Bonjour à tous,
pour mes réservations j'utilise des modèles génériques qui fonctionnent très bien.
Par contre pour les étiquettes, je dois récupérer l'arase supérieur par rapport au "niveau sous dalle supérieur" ou l'axe (toujours par rapport au "niveau sous dalle supérieur".
Je pense que je dois récupérer la valeur "Décalage" et l'injecter dans un paramètre partagé mais je ne sais pas utiliser dynamo.
Avez vous une solution ?
pour mes réservations j'utilise des modèles génériques qui fonctionnent très bien.
Par contre pour les étiquettes, je dois récupérer l'arase supérieur par rapport au "niveau sous dalle supérieur" ou l'axe (toujours par rapport au "niveau sous dalle supérieur".
Je pense que je dois récupérer la valeur "Décalage" et l'injecter dans un paramètre partagé mais je ne sais pas utiliser dynamo.
Avez vous une solution ?
0

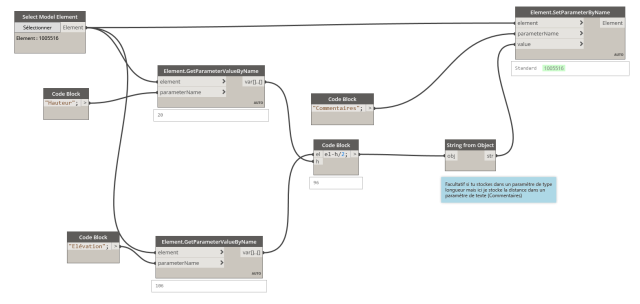

Je n'ai pas ta famille donc je spécifie 106 mais le script suivant te donnera des pistes. Ensuite tu trouveras de l'aide pour dynamo ici : https://primer.dynamobim.org/
Bonjour,
J'ai une question simple qui permettra de régler votre problème assez facilement et de manière automatique (pas besoin de lance un script dynamo) : Pouvez vous modifier votre famille de réservation ?
Si oui vous pouvez assez facilement ajouter un paramètre partagé d’occurrence avec la formule : élévation - hauteur/2 pour connaitre l'arase supérieur de votre réservation. Par la suite une légère modification de l'étiquette permet de résoudre votre problème.
Si vous n'avez pas accès à la famille mais que l'élévation et la hauteur de votre réservation sont des paramètre partagé, vous pouvez juste modifier l'étiquette et utiliser un la formule dans le libellé.
Je ne comprend pas l’intérêt de passer par dynamo dans votre cas. En effet, cela risque d’être source d'oublie contrairement au fait d'utiliser la méthodologie de base proposé par Revit.
Cordialement
Raphaël
J'ai une question simple qui permettra de régler votre problème assez facilement et de manière automatique (pas besoin de lance un script dynamo) : Pouvez vous modifier votre famille de réservation ?
Si oui vous pouvez assez facilement ajouter un paramètre partagé d’occurrence avec la formule : élévation - hauteur/2 pour connaitre l'arase supérieur de votre réservation. Par la suite une légère modification de l'étiquette permet de résoudre votre problème.
Si vous n'avez pas accès à la famille mais que l'élévation et la hauteur de votre réservation sont des paramètre partagé, vous pouvez juste modifier l'étiquette et utiliser un la formule dans le libellé.
Je ne comprend pas l’intérêt de passer par dynamo dans votre cas. En effet, cela risque d’être source d'oublie contrairement au fait d'utiliser la méthodologie de base proposé par Revit.
Cordialement
Raphaël
Bonjour,
Pour récupérer les arases sous dalle, il va falloir faire un peu de géométrie dans dynamo (intersection et autres), car la valeur recherchée dépendra de la dalle supérieure mais pas de niveau de réf, comme indiqué par mr @Raphaël Georges (ça reste faisable)
sinon, le plus simple est de stocker l'arase sup ou inf de la résa, il suffit de chercher sa position dans l'espace, ci-dessous un exemple :
Pour récupérer les arases sous dalle, il va falloir faire un peu de géométrie dans dynamo (intersection et autres), car la valeur recherchée dépendra de la dalle supérieure mais pas de niveau de réf, comme indiqué par mr @Raphaël Georges (ça reste faisable)
sinon, le plus simple est de stocker l'arase sup ou inf de la résa, il suffit de chercher sa position dans l'espace, ci-dessous un exemple :
Bonjour,
J'ai une question simple qui permettra de régler votre problème assez facilement et de manière automatique (pas besoin de lance un script dynamo) : Pouvez vous modifier votre famille de réservation ?
Si oui vous pouvez assez facilement ajouter un paramètre partagé d’occurrence avec la formule : élévation - hauteur/2 pour connaitre l'arase supérieur de votre réservation. Par la suite une légère modification de l'étiquette permet de résoudre votre problème.
Si vous n'avez pas accès à la famille mais que l'élévation et la hauteur de votre réservation sont des paramètre partagé, vous pouvez juste modifier l'étiquette et utiliser un la formule dans le libellé.
Je ne comprend pas l’intérêt de passer par dynamo dans votre cas. En effet, cela risque d’être source d'oublie contrairement au fait d'utiliser la méthodologie de base proposé par Revit.
Cordialement
Raphaël
Bonjour,
oui la famille est modifiable, mais c'est un modèle générique et je ne peux pas avoir le paramètre "décalage" directement dans la famille. D'où cette question.
Bonjour,
Pour récupérer les arases sous dalle, il va falloir faire un peu de géométrie dans dynamo (intersection et autres), car la valeur recherchée dépendra de la dalle supérieure mais pas de niveau de réf, comme indiqué par mr @Raphaël Georges (ça reste faisable)

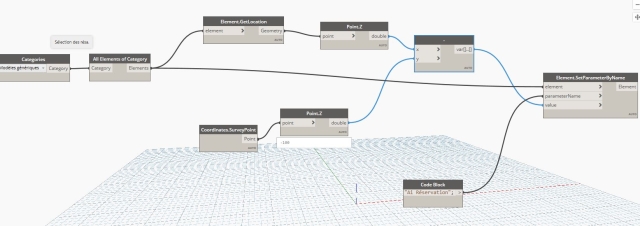

sinon, le plus simple est de stocker l'arase sup ou inf de la résa, il suffit de chercher sa position dans l'espace, ci-dessous un exemple :
[attachment]Capture.jpg[/attachment]
Merci,
par contre je travaille en Suisse donc toute les altimétries des projets sont données sous dalle et nos niveaux de référence sont aussi des niveaux sous dalle.
Sinon je vais aussi tester ce script.
Merci !
Bonjour,
oui la famille est modifiable, mais c'est un modèle générique et je ne peux pas avoir le paramètre "décalage" directement dans la famille. D'où cette question.
D'accord. Mais en soit, rien ne vous empêche de créer un paramètre partagé dans cette famille qui vous indique ce décalage ou la position de l'arase. Surtout si vous liez les murs aux dalles. Je l'ai fait sur divers modèles générique mais si vous pouvez m'indiquer la famille je pourrais vérifier et vous indiquer les modification à apporter.
Bonjour,
oui la famille est modifiable, mais c'est un modèle générique et je ne peux pas avoir le paramètre "décalage" directement dans la famille. D'où cette question.
D'accord. Mais en soit, rien ne vous empêche de créer un paramètre partagé dans cette famille qui vous indique ce décalage ou la position de l'arase. Surtout si vous liez les murs aux dalles. Je l'ai fait sur divers modèles générique mais si vous pouvez m'indiquer la famille je pourrais vérifier et vous indiquer les modification à apporter.
Je vous envoi ma famille si vous voulez regarder par curiosité.
Akli AM,
après avoir vu la famille, c'est n'est pas faisable en la laissant tel quel. Elle n'a pas été pensé pour que l'on puisse le faire. Chose que l'ont ne pouvais pas savoir sans regarder la famille. Cependant, réaliser une famille de réservation qui prend en compte ce besoin n'est pas des plus compliqué surtout si la réservation n'est utilisé que sur des mur (réalisé avec l'outil mur). En effet, si les murs sont attaché à la dalle/ ou limité par le niveau supérieur représentant la sous face de la dalle (comme c'est le cas ici), il suffit de coter la distance entre l'arase haute de la réservation et le haut du mur
après avoir vu la famille, c'est n'est pas faisable en la laissant tel quel. Elle n'a pas été pensé pour que l'on puisse le faire. Chose que l'ont ne pouvais pas savoir sans regarder la famille. Cependant, réaliser une famille de réservation qui prend en compte ce besoin n'est pas des plus compliqué surtout si la réservation n'est utilisé que sur des mur (réalisé avec l'outil mur). En effet, si les murs sont attaché à la dalle/ ou limité par le niveau supérieur représentant la sous face de la dalle (comme c'est le cas ici), il suffit de coter la distance entre l'arase haute de la réservation et le haut du mur
