Archicad : tableau de surface dalles

Vincent de Kok

3 juin 2016

8.98K

Bonjour,
quelqu'un aurait-il une idée pour résoudre le problème suivant ? :
j'ai un problème d'intéropérabilité avec les version 17 et 18 de archicad (échange entre co-traitants)

1- Sous Archicad 18 : création d'une nomenclature de surface Hors oeuvre de dalle par étage avec déduction des trous.
2- les critères de sélection sont : dalle + matériaux : Structure béton, structure béton coulé, générique structure + étage + matériaux /composite.
3- je sélectionne les modes de calculs : dalle avec déduction des trous + surface des trous + surface générale (sans les trous déduits) pour vérif. éventuelle
4- V 18 : ça marche : dans le tableau on voit bien la sélection de toutes les dalles, composites ou non qui comportent les matériaux indiqués (les bétons) : une colonne me donne la liste des dalles et dalles composites.

A - J’exporte cette nomenclature pour l'utiliser dans un projet archicad 17 : la sélection des dalles ne comporte que les dalles béton simples => aucune dalle composite même si le matériaux béton en fait partie.
B - je tente de re-créer de zéro la même nomenclature directement dans archicad 17 (je me dis qu'il y a un bug dans l'échange de nomenclature entre les 2 versions) => même comportement : le tableau refuse de prendre en compte les dalles composites qui sont pourtant constituées d'au moins un élément béton (matériaux choisi dans la liste des critères au départ).

Merci pour vos avis.

Photos

Réponses

Frédéric Deschamp

· 6 juin 2016

De version en version ArchiCAD lisse et améliore ses fonctionnalités en ne les documentant pas toujours de façon explicite…

Le comportement normal est pour moi celui de la 17 ta couche de béton n'est qu'un composant de tes dalles composites il est donc normal qu'à la question posée dans la nomenclature seules les dalles monocouches ressortent dans une nomenclature d'éléments. Graphisoft a donc fait évoluer les nomenclatures d'éléments dans la 18 pour pouvoir intégrer dans les murs contenant du béton dans les résultats. Tant mieux…

Vincent de Kok

· 6 juin 2016

Super! c'est étrange à mes yeux mais je vais tester ça.
merci

Frédéric Deschamp

· 6 juin 2016

Bonjour Vincent

Effectivement en nomenclature d'éléments cela ne fonctionne pas sous 17 alors que cela fonctionne sous 18…
Il suffit juste que tu fasses exactement la même nomenclature que celle que tu as fait sous 18 en nomenclature d'éléments mais en nomenclature de composants sous 17.

Vincent de Kok

· 6 juin 2016

Bonjour Frédéric et merci pour ta réponse :
c'est une nomenclature d'éléments. Ci joint les infos.

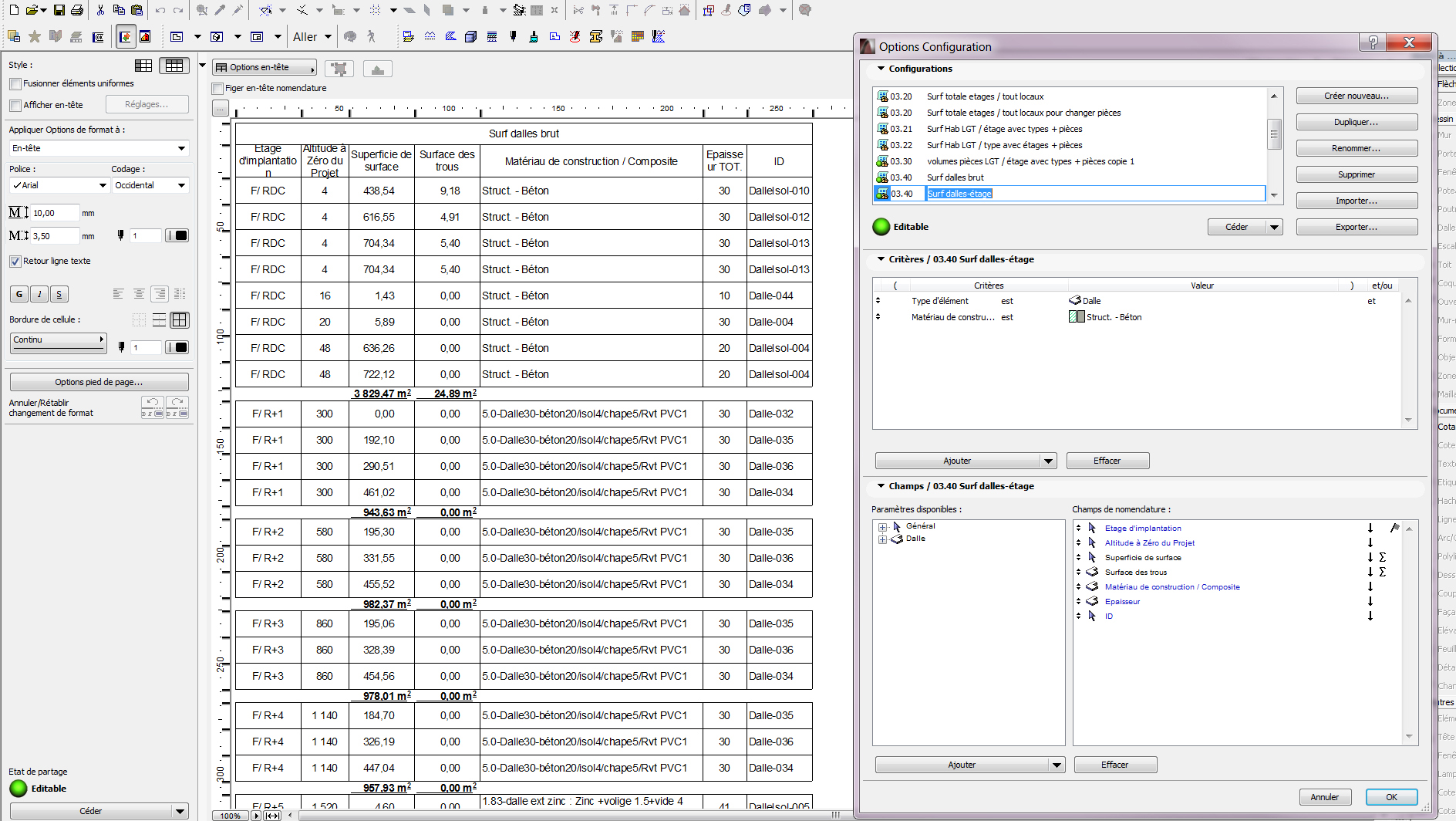

Ceci est une V18. On voit bien que dans la colonne "matériaux de constr./composite", les dalle composites apparaissent puisqu'elles contiennent du béton.
Malgré cela, le même tableau dans la V17 ne montre que les dalles simples composées de l'unique béton.
Ceci selon 2 méthode :
1) export de nomenclature depuis V18 et ouverture dans V17
2) création de toute pièce du même tableau directement dans la V7
même résultat décevant.
merci

Frédéric Deschamp

· 3 juin 2016

Bonsoir Vincent

Plusieurs pistes :
— Il est normal qu'une nomenclature préparée pour AC18 ne fonctionne pas parfaitement pour AC17, dans l'autre sens cela devrait mieux se passer. La compatibilité dans ArchiCAD est meilleure ascendante que descendante.

— Après tout dépend de comment est monté ta nomenclature dans AC 17.
Nomenclature de composants ou d'éléments ?
Et de comment est posé ta question est posée ta question de sélection et de la syntaxe et du nommage de tes matériaux et de tes composites ?
Il n'y a pas de raisons à priori pour que cela ne marche pas.
