Bonjour à tous.
Etant débutant sous REVIT, je souhaiterai connaitre vos différentes méthodes de modélisation de bardage afin d 'obtenir une nomenclature complète
J'ai vu et essayé avec le mur rideau 1 panneau simple décalé ou je lui change ses paramètres, cela n'est pas assez détaillé à mon gout.
Peut être un petit configurateur sous Dynamo ??

Merci d'avance pour vos réponses.
Réponse acceptée Pending Moderation
Bonjour
Plusieurs manières de le faire sous revit sans avoir recours à Dynamo
Model générique, murs rideau, famille paramétrique (Modèle générique métrique (adaptatif))
Peux-tu décrire la forme de ton bardage ?

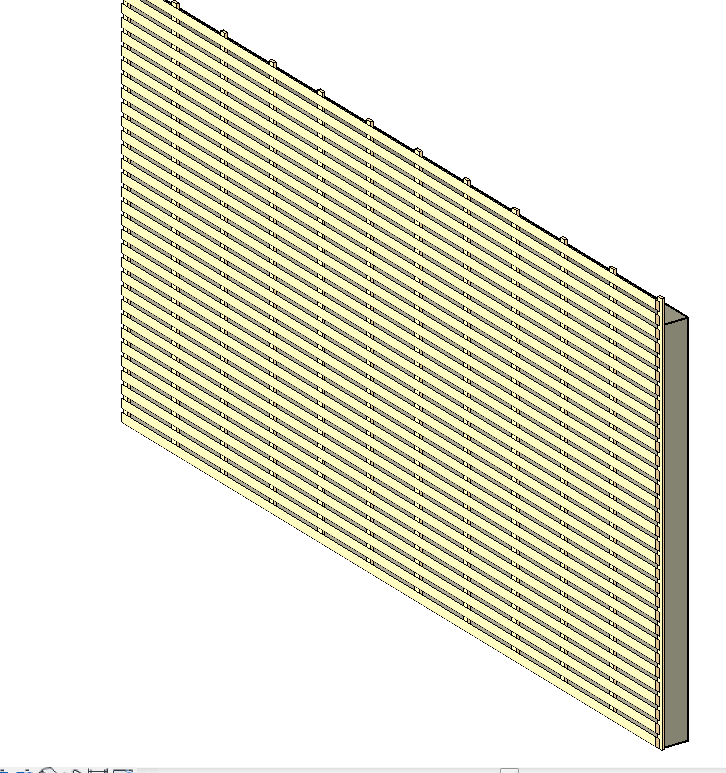

exemple
Pièces jointes
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 1
Réponse acceptée Pending Moderation
Bonjour,

J'utilise les murs rideaux avec des panneaux plus ou moins complexe, pour les porteur j'ai crée une famille de poteau assez complexe qui prend en compte l’écart des pattes et le profil du porteur.
Je verrouille le poteau à l'axe des quadrillage des panneaux du MR.

Toutes ces familles comprennent une partie 3D et 2D afin de sortir des plans d'exécution et des nomenclature précise.
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 2
Réponse acceptée Pending Moderation
Bonjour
Merci pour ces réponses.
Le bardage que je veux faire correspond à ton exemple Akli.
Je pense que le calepinage des poteaux et des lattes est paramétré ?
On peut jouer sur l'épaisseur (décalage par rapport au mur) ?

Avec les murs rideaux, cela signifie qu'on ne met pas les meneaux sur quadrillage et qu'il faut créer des types de remplissage en fonction du type de bardage ?

Merci d'avance pour le complément de réponses et bonne journée:)
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 3
Réponse acceptée Pending Moderation

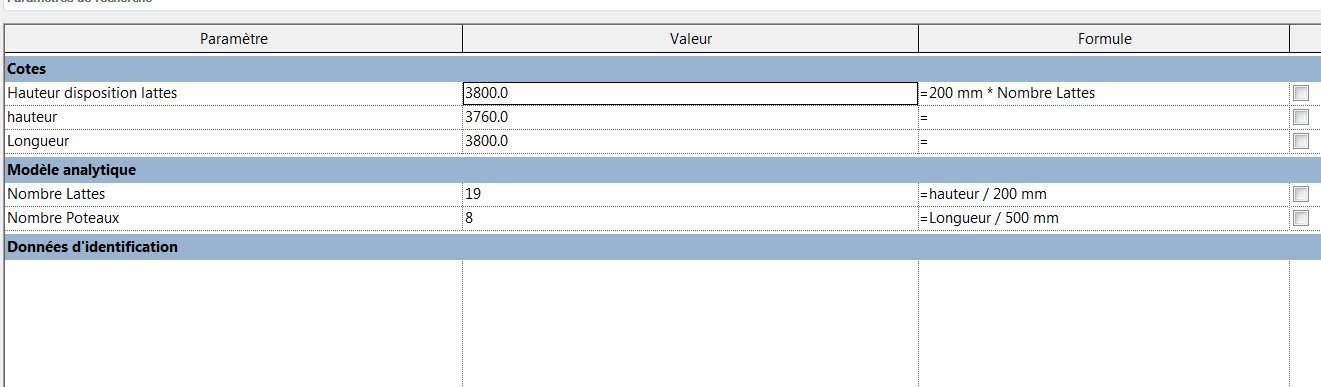

Effectivement les poteaux et les lattes sont paramétrés
Dans mon exemple, c'est un modèle générique par face (tu peux utiliser un modèle simple)
le poteau c'est une extrusion simple, pour les écarts tu crées un réseau et le nombre dépendra d'une langueur
idem pour les lattes
Pièces jointes
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 4
Réponse acceptée Pending Moderation
Merci

Je me mets au boulot ...:D
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 5
Réponse acceptée Pending Moderation
Dans le cas de MUr Rideau, il faut en faire deux, un pour l’ossature et l’autre pour le bardage.
Avant tout il faut se poser la question de la nécessité de modéliser en 3D ton bardage. Perso je fais juste un mur avec une couche paysage caractérisé par une hachure.
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 6
Réponse acceptée Pending Moderation
J'avais fais des test avec double MR pour ossature et panneaux, mais ce n'est pas concluant.
Après tout dépend du bardage aussi, si je parle de système de cassette type Reynobond ou Alucobond (en phase EXE) avec toutes les ossatures et porteur le double MR est à proscrire car un peu trop complexe à gérer, j'en subit les conséquence sur l'un de mes projets.
Je préfère gérer les cassettes avec un MR et les ossatures avec un autre système !
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 7
Réponse acceptée Pending Moderation
Pour ma part, j'utilise les murs rideaux
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 8
Réponse acceptée Pending Moderation
Bonjour à tous.

Bardage fait avec 2 murs rideaux.
Visuellement, c'est correct,

Merci pour vos réponses, je vais explorer vos autres propositions.
Bonne journée:D
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 9
Réponse acceptée Pending Moderation
Salut,
Si tu as un projet avec bardage simple, tu pourras t'en sortir avec les murs rideau, et même l'outil "système de mur rideau" qui te permets de réaliser des géométries plus complexes. Si tu as un projet avec des tracés de bardage très complexes, répétitifs, et sujets à modifications, alors Dynamo peut t'aider
++
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 10
Réponse acceptée Pending Moderation
Bonjour,
Quelqu’un peut m'aider à créer un bardage sur revit?

Le but est de créer un mur de base avec un profil qui représente un bardage complexe (BACACIER...etc) sur la dernière couche.

Merci d'avance!!
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 11
Réponse acceptée Pending Moderation
Bonjour
tu as déjà essayé d'utiliser les profils en relief et en creux
cdt ,
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 12
Réponse acceptée Pending Moderation
Bonjour Akli AM

Non j'ai jamais essayer cette méthode. (tu pourras me donner un petite explication stp?)

Par contre j'ai déjà utilisé la famille " panneau de mur rideau" pour dessiner un bardage double peau avec plateau et isolant, qu'on intègre ensuite dans un mur rideau.

J'ai joint une photo du mur que je veux.
PS : le bardage est une extrusion simple qui ne fait pas partie du mur, donc ne peut pas suivre le mur si on change les dimensions.
Pièces jointes
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 13
Réponse acceptée Pending Moderation
Bonjour

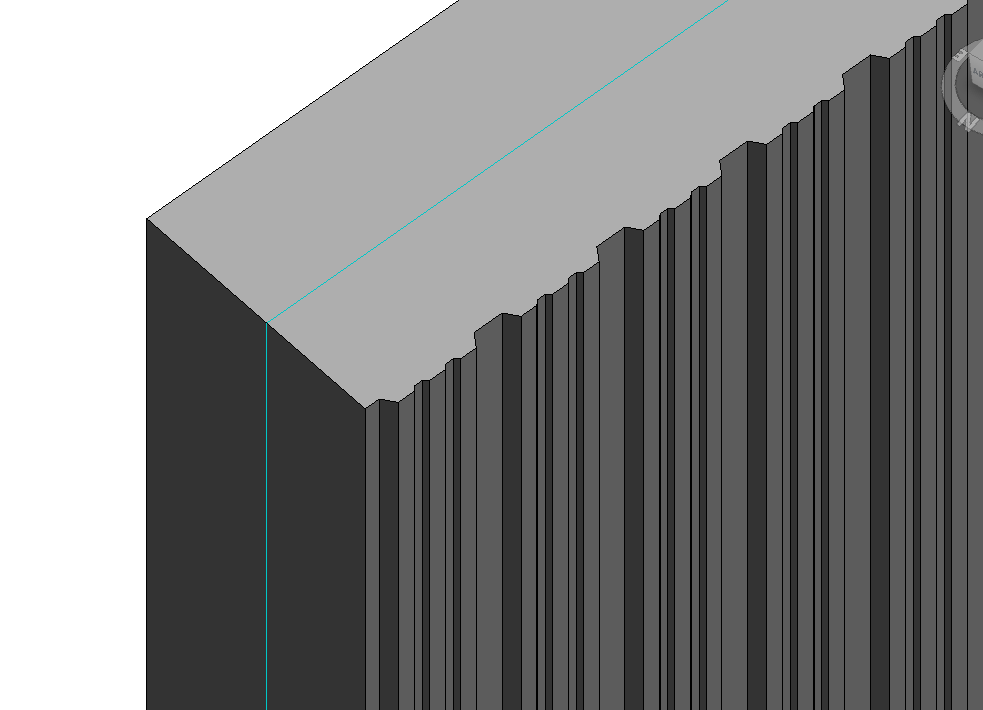

tu peux le faire en profils en relief dans ce cas tu crées un profils qui ressemble à ton bardage, ou en creux dans ce cas tu crées un profils qui enlèves de la matière à ton mur
pour créer un profils : fichier-nouveau-famille - profil
une fois le profil est crée chargé, dans architecture - mur - profil en relief ou creux tu appliques à ton mur et tu crées un réseau pour le dupliquer sur toute la langueur
voila un exemple que je viens de faire
sinon avec mur rideaux plus simple Capture.PNG
Pièces jointes
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 14
Réponse acceptée Pending Moderation
Si on parle EXE ces deux solutions ne marchent pas car le profil doit s'imbriquer les uns avec les autres pour assurer l'etancheïté. Et je ne parle de quantitatif car la c'est pratiquement ingérable.

Pour une justesse de dessin, la seule possibilité c'est les composants adaptatifs !
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 15
Réponse acceptée Pending Moderation
Je pense il veut pas aller dans ces détails là.
Il parle de la dernière couche des murs . A mon avis cette solution lui va
Je ne suis pas sur que le composants adaptatifs montre l’imbrication. c'est une répétition d’élément ( à tester )
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 16
Réponse acceptée Pending Moderation
Oui c'est sur je l'utilise pour mes projets, et en faisant majoritairement de l'EXE c'est essentiel pour moi de montrer un détail juste.

Tout dépend du résultat escompté !
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 17
Réponse acceptée Pending Moderation
Je tiens d'abord à vous remercier tout les deux pour vos réponses.

Rémy MAURCOT, vous pensez que ces méthodes ne sont pas les bonnes? Pourquoi?
Pour vous c'est quoi la meilleure solution pour dessiner un bardage complexe sur revit?

Merci d'avance,

Cordialement.
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 18
Réponse acceptée Pending Moderation
Bonjour,
Si c'est pour le visuel et le rendu, tu peux utiliser la méthode décrétée précédemment.
Si tu veux aller plus en détail, soit murs rideaux soit composants adaptatifs
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 19
Réponse acceptée Pending Moderation
Bonjour Akli AM,
Le but est d'avoir un objet "vivant", qu'on peut utiliser pour sortir une nomenclature notamment tout en gardant un rendu réel.

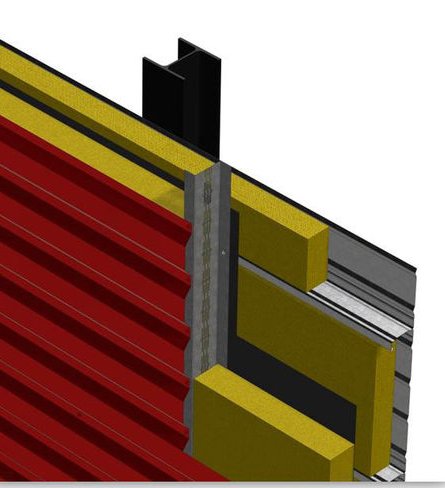

Voici un exemple d'un bardage double peau avec tôle, isolant et plateau de bardage. (juste une image)
Pièces jointes
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 20
Réponse acceptée Pending Moderation
@Sa id attention j'ai dis que ces deux méthode n’était pas les bonnes pour de l'EXE, pour l'archi ça va lui convenir mais pour l'entreprise qui réalise ce n'est pas satisfaisant.

Je réalise très souvent des bardages simple et double peau, donc je commence à avoir une certaine expérience sur ce genre de chose.

Pour réaliser l'image jointe tu as deux optiques:
[*] L'imbrications de murs rideau, un pour les ossatures un pour le plateau de bardage et un mur multicouche pour l'isolation
Pour ce qui est du plateau pas trop de problème mais les ossatures avec les meneaux du murs rideau c'est vite limitant (représentation, nomenclature, identification etc...).

[*] Un mur rideau pour le plateau, une famille complexe pour le système de fixation et un mur multi couche pour l'isolation
C'est en général ce que j'utilise, car tres souple dans l'utilisation (un peu mois pour la création)

[*] Composants adptatif du système complet
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 21
Réponse acceptée Pending Moderation
Donc pour vous, vaut mieux faire un travail propre et détailler pour que les Architectes et les bureaux d'études puissent l’exploiter!
Dans ce cas là je suis d'accord avec vous.

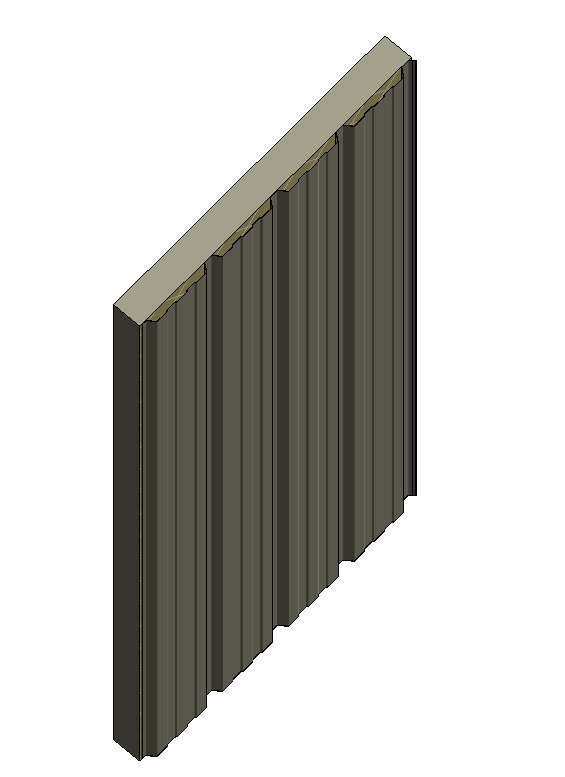

J'ai modélisé un bardage double peau qui contient une tôle, un isolant et un plateau. J'utilise pour ça la famille "panneaux de murs-rideaux" ensuite je la charge dans le mur rideau . (voir image)

Pour les méthodes que vous avez cité, je ne vois malheureusement pas comment procéder!!!
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 22
Réponse acceptée Pending Moderation
Bonsoir à tous

Bonjour
Plusieurs manières de le faire sous revit sans avoir recours à Dynamo
Model générique, murs rideau, famille paramétrique (Modèle générique métrique (adaptatif))
Peux-tu décrire la forme de ton bardage ?
exemple
[attachment]0.PNG[/attachment]


Akli Am, comment as-tu obtenu ce résultat, avec uniquement un mur-rideau, ou avec deux ? Dans le premier cas, pourrais-tu nous détailler la méthode utilisée ? D'avance merci.

@ plus
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 23
Réponse acceptée Pending Moderation
Bonsoir à tous

Alors, est-ce que c'est possible de faire un bardage horizontal avec un litelage vertical derrière avec un seul mur-rideau, ou est-ce qu'il en faut forcément deux ?

D'avance merci pour vos réponse.

@ plus
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 24
