on m'a dit que je pouvais "importer" un ifc dans un "nouveau projet " revit vierge et le'enregistrer sous mais quand j'ouvre revit et que je viens soit lier soit ouvrir nouveau projet , je ne vois pas grand chose.
d'ailleurs en passant par ouvrir un projet , il ne em propose que de piocher des autodesk pas le format ifc .
et quand je viens lier, il n'integre pas de maquette , je ne vois que le point de base de 'ifc,
curieux , je dois mal démarrer, un peu de process ne ferait pas de mal
d'ailleurs en passant par ouvrir un projet , il ne em propose que de piocher des autodesk pas le format ifc .
et quand je viens lier, il n'integre pas de maquette , je ne vois que le point de base de 'ifc,
curieux , je dois mal démarrer, un peu de process ne ferait pas de mal
Accepted Answer
0
Undo
Votes
Bonjour,
Il existe une méthode simple d'ouvrir et convertir un document IFC. via le menu 'Ouvrir' puis la ligne 'IFC'. Revit Converti et ouvre le document IFC.
Ensuite, sur une vue 3D, faire un double clic avec le bouton de la souris, cela feras un zoom étendu de la maquette.
Cordialement,
Christophe Rosé
Il existe une méthode simple d'ouvrir et convertir un document IFC. via le menu 'Ouvrir' puis la ligne 'IFC'. Revit Converti et ouvre le document IFC.
Ensuite, sur une vue 3D, faire un double clic avec le bouton de la souris, cela feras un zoom étendu de la maquette.
Cordialement,
Christophe Rosé
Accepted Answer
0
Undo
Votes
Bonjour,
Il existe une méthode simple d'ouvrir et convertir un document IFC. via le menu 'Ouvrir' puis la ligne 'IFC'. Revit Converti et ouvre le document IFC.
Ensuite, sur une vue 3D, faire un double clic avec le bouton de la souris, cela feras un zoom étendu de la maquette.
Cordialement,
Christophe Rosé
Il existe une méthode simple d'ouvrir et convertir un document IFC. via le menu 'Ouvrir' puis la ligne 'IFC'. Revit Converti et ouvre le document IFC.
Ensuite, sur une vue 3D, faire un double clic avec le bouton de la souris, cela feras un zoom étendu de la maquette.
Cordialement,
Christophe Rosé
0
Undo
Votes
Salut,
Si tu lies ton IFC simplement, Revit par défaut te crée un fichier Revit ;-) Il te suffit ensuite de l'ouvrir et c'est fini (le fichier aura comme nom : xxx.ifc.rvt)
Si tu lies ton IFC simplement, Revit par défaut te crée un fichier Revit ;-) Il te suffit ensuite de l'ouvrir et c'est fini (le fichier aura comme nom : xxx.ifc.rvt)
0
Undo
Votes
Bonsoir Francoise,
La version de l'ifc ainsi que sa Définition de la Vue de Modèle compte pour beaucoup dans son interprétation avant son import. Voici l'ensemble les versions et MVD officiel selon BuildingSMART :
La norme IFC2x3 comprend un MVD principal
Coordination View V2.0 :
Cette vue a été conçue pour coordonner les trois modèles principaux de la conception d’un projet : le modèle architectural, le modèle structurel et le modèle fluides.
La norme IFC4 prévoit deux MVD principaux :
Reference View 1.0 :
Cette vue est plutôt destinée à des flux d’échange unidirectionnels, l’émetteur du fichier restant propriétaire du modèle. Elle garantit la cohérence géométrique du modèle et les quantités de base, et en contrepartie, il n’est pas forcément possible de récupérer ou modifier les objets de la maquette.
Design Transfer View 1.0 :
Cette vue conserve au maximum le caractère éditable des objets IFC, elle permet donc d’intervenir à postériori sur le modèle et donne la possibilité d’ajouter, supprimer, modifier ou extraire des éléments. La propriété du modèle peut être transférée.
Ce dernier est très intéressant mais si trois outils de conception BIM sont d'ores et déjà certifiés depuis 2019 et donc apte à collaborer via ce protocole, la grande majorité des usagers du BIM n'en sont au'à l'IFC 2X3.
Certains outils de conception BIM comme Vectorworks ou Archicad permettent l'export/import d'un IFC 2X3 via l'MVD "Design View" qui se comporte un peu comme le Design Transfer View de l'IFC 4. Mais ceux-ci ne trouvant pas toujours de correspondance chez tous les outils de conception BIM, il n'est malheureusement pas possible de collaborer qualitativement.
1- IFC 2x3 ou 4 et quel MVD ?
2- Comment l'ifc est-il traduit à l'import ? Quels sont les curseurs sur lesquels on peut intervenir pour ajuster ou accroitre la qualité d'interprétation de l'IFC ?
Selon les réponses à ces deux questions le résultat final peut être radicalement différent quelque soit l'outil de conception de maquette numérique.
A votre disposition pour toutes informations complémentaires,
Christophe Fortineau
La version de l'ifc ainsi que sa Définition de la Vue de Modèle compte pour beaucoup dans son interprétation avant son import. Voici l'ensemble les versions et MVD officiel selon BuildingSMART :
La norme IFC2x3 comprend un MVD principal
Coordination View V2.0 :
Cette vue a été conçue pour coordonner les trois modèles principaux de la conception d’un projet : le modèle architectural, le modèle structurel et le modèle fluides.
La norme IFC4 prévoit deux MVD principaux :
Reference View 1.0 :
Cette vue est plutôt destinée à des flux d’échange unidirectionnels, l’émetteur du fichier restant propriétaire du modèle. Elle garantit la cohérence géométrique du modèle et les quantités de base, et en contrepartie, il n’est pas forcément possible de récupérer ou modifier les objets de la maquette.
Design Transfer View 1.0 :
Cette vue conserve au maximum le caractère éditable des objets IFC, elle permet donc d’intervenir à postériori sur le modèle et donne la possibilité d’ajouter, supprimer, modifier ou extraire des éléments. La propriété du modèle peut être transférée.
Ce dernier est très intéressant mais si trois outils de conception BIM sont d'ores et déjà certifiés depuis 2019 et donc apte à collaborer via ce protocole, la grande majorité des usagers du BIM n'en sont au'à l'IFC 2X3.
Certains outils de conception BIM comme Vectorworks ou Archicad permettent l'export/import d'un IFC 2X3 via l'MVD "Design View" qui se comporte un peu comme le Design Transfer View de l'IFC 4. Mais ceux-ci ne trouvant pas toujours de correspondance chez tous les outils de conception BIM, il n'est malheureusement pas possible de collaborer qualitativement.
1- IFC 2x3 ou 4 et quel MVD ?
2- Comment l'ifc est-il traduit à l'import ? Quels sont les curseurs sur lesquels on peut intervenir pour ajuster ou accroitre la qualité d'interprétation de l'IFC ?
Selon les réponses à ces deux questions le résultat final peut être radicalement différent quelque soit l'outil de conception de maquette numérique.
A votre disposition pour toutes informations complémentaires,
Christophe Fortineau
0
Undo
Votes
Bonjour,

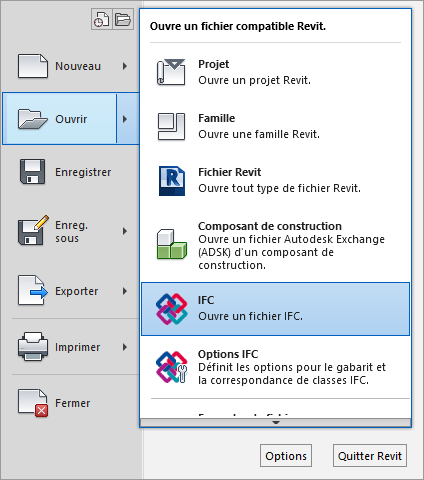

Il existe une méthode simple d'ouvrir et convertir un document IFC. via le menu 'Ouvrir' puis la ligne 'IFC'. Revit Converti et ouvre le document IFC.
[attachment]Autodesk Community 02.png[/attachment]
Ensuite, sur une vue 3D, faire un double clic avec le bouton de la souris, cela feras un zoom étendu de la maquette.
Cordialement,
Christophe Rosé
merci bien christophe , ca marche très bien selon ta methode
