Bonsoir,

J'ai crée une famille avec deux prises ondulées et une prise normal et j'ai réussi à placer deux connecteur électriques un pour les prises ondulée , le second la prise normal. Mon problème est que je ne peut pas raccordées chaque type de prise sur le panneau électriques correspondant
Merci pour vos suggestions

Cordialement
Réponse acceptée Pending Moderation
Bonjour,

il est possible d'avoir 2 (ou +) connecteurs elec sur la même famille, il y aura un principal et puis les autres. Lors de la création d'un circuit de puissance, revit vous demande quel connecteur utiliser. Vérifier le système de distribution de vos tableaux et la tension de vos connecteurs mais normalement cela devrait fonctionner.

cdlt
Réponse acceptée Pending Moderation
Slt
En effet Revit demande quel connecteur choisir la première fois , une fois le premier connecteur affecté à un tableau et bien Revit ne te permet plus de sélectionner le second connecteur.

cdt
Réponse acceptée Pending Moderation
Si vous n'avez que 2 connecteurs, la deuxième fois il prendra automatiquement le 2e connecteur. Vous pouvez ensuite choisir le circuit via le sélecteur de système.

En tout cas cela fonctionne chez moi, envoyez votre famille si vous voulez que la teste.

cdlt
Réponse acceptée Pending Moderation
Bonjour,
Merci pour vos retours,

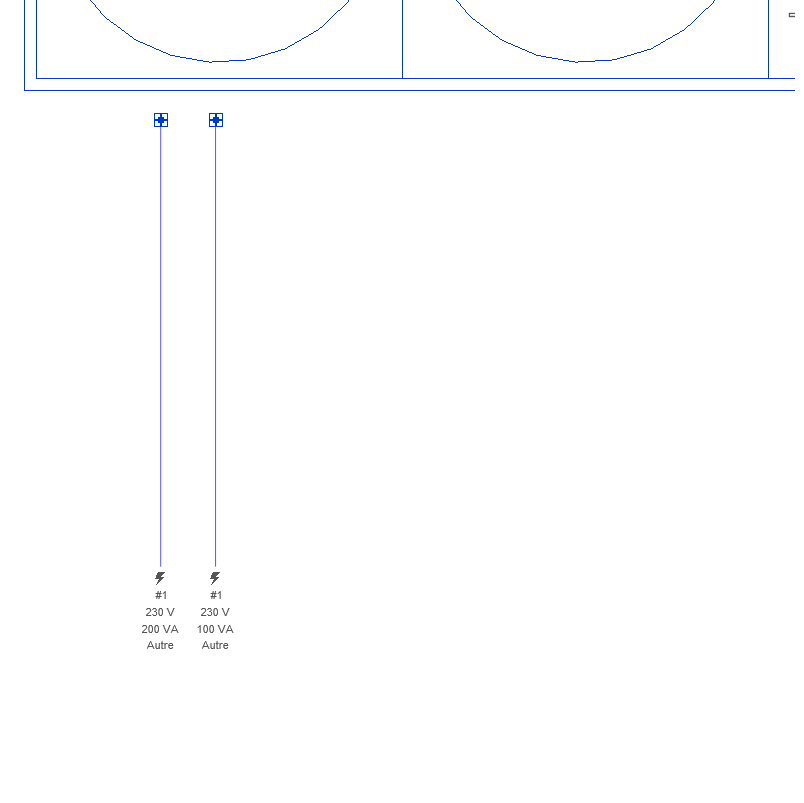

Je ne pense pas que la famille qui est en cause mais peut etre un pb de paramétrage des connecteurs... Qd je sélectionne la famille les indications sur les connecteurs s'affichent, sauf que je constate que les deux connecteurs ont l'indication #1 es normal ?
Cordialement
Pièces jointes
Réponse acceptée Pending Moderation

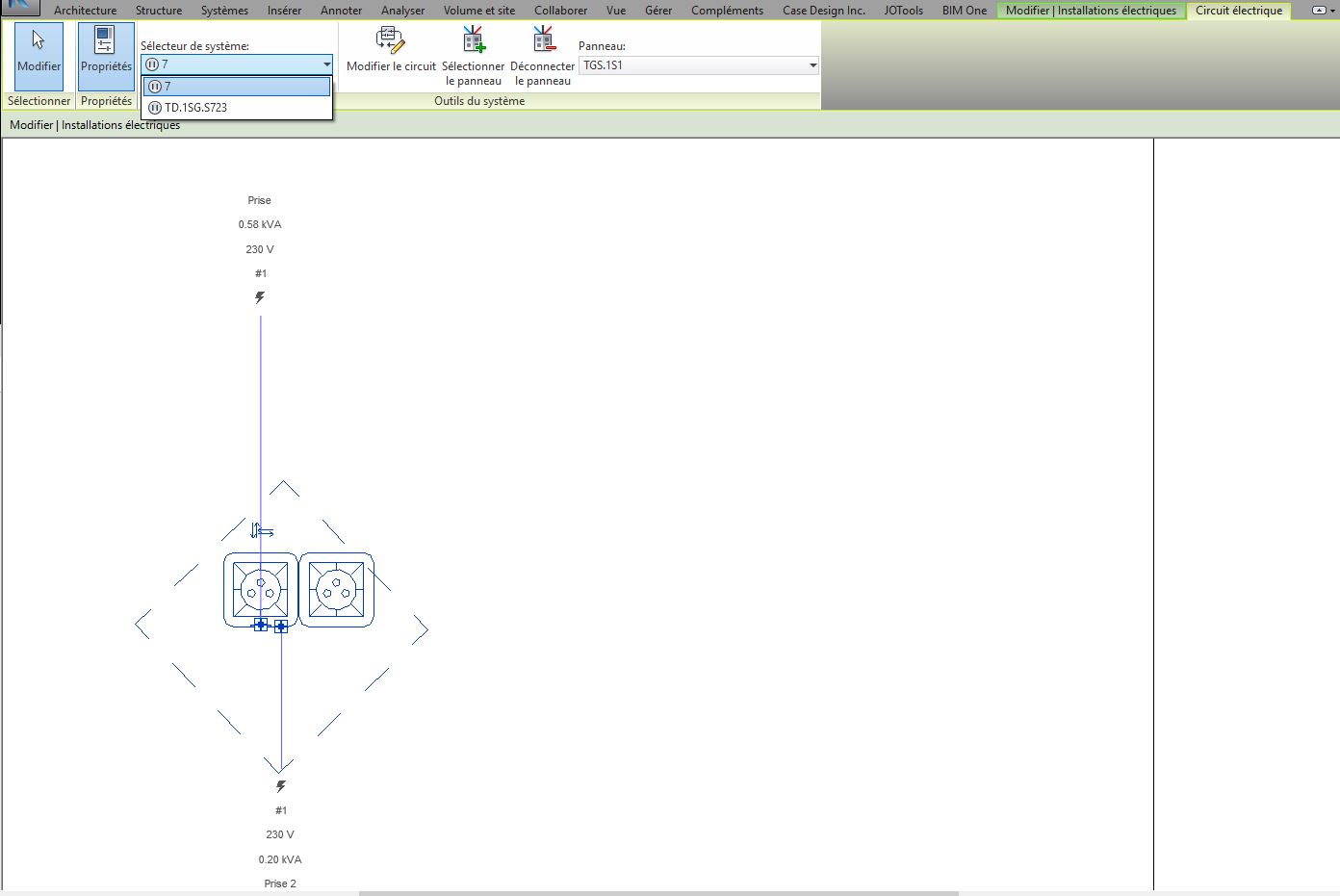

Oui c 'est normal c'est le nombre de pôles. Une fois votre occurrence sélectionnée, dans l'onglet "circuit électrique", vous devez pouvoir choisir entre vos 2 circuits dans le sélecteur de système, sinon c'est que le 2e circuit n'est pas encore créé.
Pièces jointes
Réponse acceptée Pending Moderation
Merci
