Coordination architecture structure et poutres

Bonjour,

Concernant copier/contrôler, c'est effectivement assez problématique.
Il y a cependant la solution de :
-faire un copier/contrôler en gardant le même mur dans revit structure (avec le doublage par exemple)
-décaler l'axe du modèle analytique sur l'axe du porteur
-puis remplacer le mur avec doublage en le remplaçant par un mur porteur seul.


Il y a un tuto autodesk qui l'explique et cela fonctionne bien, même si lors de la coordination avec le modèle archi, Revit signale tous les changements d'axes...

Ce qui me pose problème avec le copier/contrôler, c'est plutôt les ouvertures. Les fenêtres archi ne sont pas remplacées par des fenêtres structure mais juste par des ouvertures... Du coup, lors de la cotation par exemple, impossible de récupérer automatiquement la hauteur de l'ouverture pour le plan de coffrage.

En ce qui concerne les poutres, le problème est effectivement la coordination avec l'archi (même si un passage automatique de revit archi à revit structure n'est pas à dédaigner).
Je n'ai pas encore regardé la coordination avec Revit MEP, mais à terme, la logique est de se coordonner sur les 3 modèles.

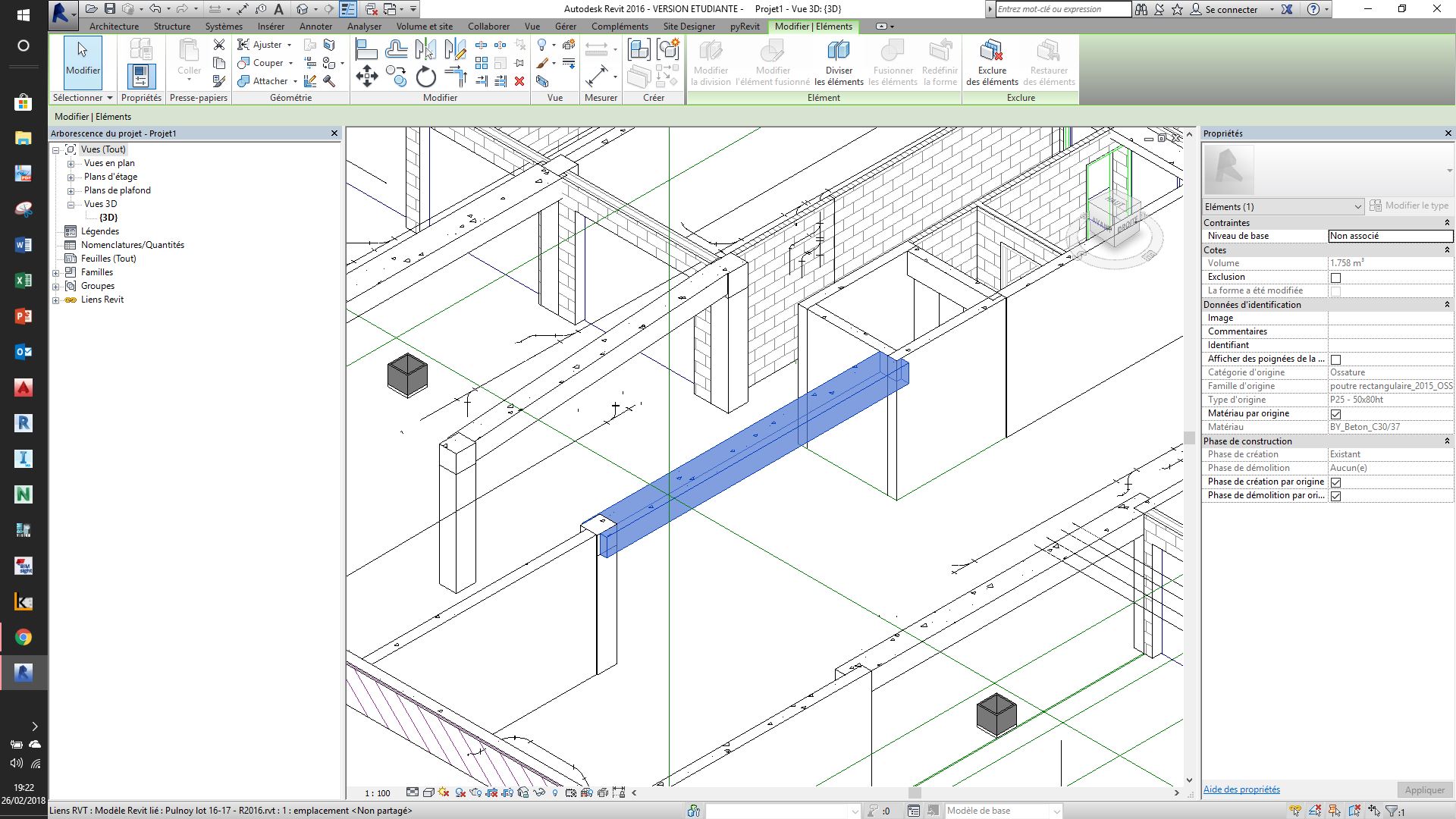

Et sur les poutres, impossible pour moi d'envoyer sur Robot une poutre du modèle structure dont l'un des appuis de rive est une autre poutre. En plus, se pose la question des poutres primaires et secondaires. Comment Revit décide-t-il laquelle est la primaire et laquelle est la secondaire... Et surtout, comment peut-on l'imposer?!

Bonjour,

Je suis d'accord avec toi sur le changement d'axe des murs en axe porteur.
C'est une méthode que j'avais mis en place sur un projet avec des architectes (en interne). Le problème est qu'au bout d'un moment, ils ont arrêté de le faire systématiquement donc obligé de la faire à chaque fois que je récupérais le fichier pour intégrer mes éléments structurels.

Ma grande question avec REVIT aujourd'hui reste sur la façon de travailler entre maquette architecte et structure.
Obligation de créer une maquette structure différente de celle de l'architecte. Ce qui impose que les élément structurelles comme les poutres, fondations, .... ne sont pas forcément pris en compte sur la maquette archi lors du retour par manque de temps ou non maîtrises des outils structure.
On a essayé de passer par un fichier lié n'ayant que les élément de structure en plus (métal, bois, poutres, fondations, poteaux, ...) mais cela pose toujours des problèmes lors des rendus structures qui ne correspondent pas aux chartes des BE.

J'ai abandonné l'idée d'utiliser le copier/contrôler pour les raisons évoqués par Adrien. J'attends de voir si les choses évolueront dans les sens de rajouter des éléments en plus dans le copier/contrôler comme les poutres, menuiseries, fondations, ...
Je préfère prendre le fichier Archi et modifier les familles par les miennes et importer mes paramètres de projet. C'est long mais le rendu est meilleur.

Bonjour, Concernant copier/contrôler, c'est effectivement assez problématique. Il y a cependant la solution de : -faire un copier/contrôler en gardant le même mur dans revit structure (avec le doublage par exemple) -décaler l'axe du modèle analytique sur l'axe du porteur -puis remplacer le mur avec doublage en le remplaçant par un mur porteur seul. Il y a un tuto autodesk qui l'explique et cela fonctionne bien, même si lors de la coordination avec le modèle archi, Revit signale tous les changements d'axes... Ce qui me pose problème avec le copier/contrôler, c'est plutôt les ouvertures. Les fenêtres archi ne sont pas remplacées par des fenêtres structure mais juste par des ouvertures... Du coup, lors de la cotation par exemple, impossible de récupérer automatiquement la hauteur de l'ouverture pour le plan de coffrage. En ce qui concerne les poutres, le problème est effectivement la coordination avec l'archi (même si un passage automatique de revit archi à revit structure n'est pas à dédaigner). Je n'ai pas encore regardé la coordination avec Revit MEP, mais à terme, la logique est de se coordonner sur les 3 modèles. Et sur les poutres, impossible pour moi d'envoyer sur Robot une poutre du modèle structure dont l'un des appuis de rive est une autre poutre. En plus, se pose la question des poutres primaires et secondaires. Comment Revit décide-t-il laquelle est la primaire et laquelle est la secondaire... Et surtout, comment peut-on l'imposer?!

Bonjour Stéphane, Le problème ne concerne pas l'export d'objet entre Revit archi et Revit structure car même logiciel et donc même format. Le BE structure récupère donc bien tout. La fonction de "Copier contrôler" permet de "monitorer" certains types d'objets (pas les poutres) afin qu'une modification d'un objet chez l'archi ou la structure (création ou déplacement d'ouverture, changement d'épaisseur d'un mur, ...) puisse être automatiquement répercuté chez l'autre (avec messages d'avertissement bien entendu). Il s'agit donc de transmission automatique de modifications sur les objets "contrôlé" dont on parle. En quelque sorte, en restant dans REVIT, on peu faire de la pré-synthèse. Contrôle qui ne marche donc pas avec les objets de type poutres ... Concernant la modélisation séparée des couches porteuses, REVIT sait bien gérer dans un mur multicouche les propriété "structure" de certains couche, là n'est pas le problème. Le problème commence quand on parle d'échanges aller ET retour entre l'archi et la structure. Lorsqu'un mur revient vers l'archi depuis la structure, s'il provient initialement d'un mur multicouche, il y aura désaxement de ce dernier car le positionnement se fera d'axe du mur à axe du mur et non d'axe porteur à axe porteur. Le problème semble aussi exister avec Archicad lors d'export IFC vers un BE structure et qu'on veux réimporter l'IFC de la structure. Aucun problème lorsqu'on est que dans un export dans un sens (archi vers BE) Vincent

Comme tu conclus sur ton blog christian, il est preferable de separer les couches porteuses des murs dans un autre mur que les couches non porteuses. J'ai depuis que j'utilise revit toujours préconisé cette methode qui bien qu.elle prenne un peu plus de temp a modeliser, correspond mieux a la realite constructive. Cette methode permet aussi de traiter mieux la rehabilitation dans le cas de murs existant qu'on viendrait isoler. C'est comme modeliser les murs porteurs de niveau a niveau et non sur plusieurs niveaux afin que lors de la collaboration avec le be structure, il y ai bien des connexions structurelles aux dalles. dans le cas de collaboration pluridisciplinaire, la maquette numerique doit être modélisée avec plus de methodes.
