Bonjour,

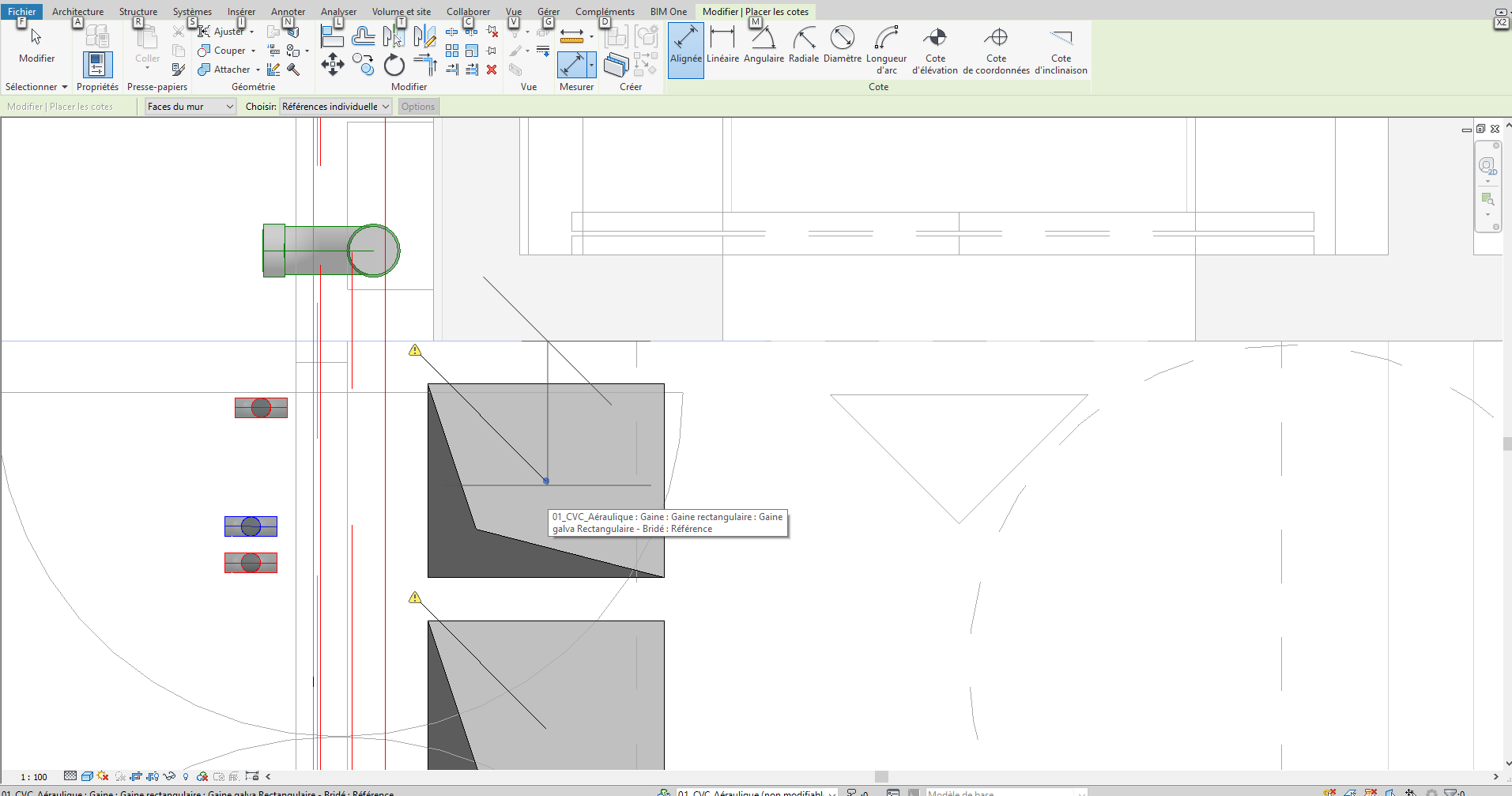

J'essaie de prendre une côte entre mon mur et une extrémité de ma gaine impossible. Il me propose que l'axe de la gaine. J'ai essayé plusieurs méthodes ( Tab, faxe de mure, axe mur etc..)

Pour info c'est une gaine qui va de mon No à mon N3

j'arrive à prendre cette côte mais en vue de coupe et pas en vue en Plan.

L'un d'entre vous a-til une réponse ?

merci d'avance

Cdlt
Pièces jointes
Réponse acceptée Pending Moderation
0
Votes
Annuler
L'accroche objet souffre de lacunes dans Revit.
Tu peux ajouter un segment de ligne d'annotation par dessus ta gaine pour créer un point d'accroche pour ta côte.
  1. il y a plus d'un mois
  2. Général
  3. # 1
Réponse acceptée Pending Moderation
0
Votes
Annuler
Salut,

Ne visualisant pas trop ton casde figure as tu tenté de tabuler là où tu souhaite accroché??

Sinon reste la solution précédemment citée ;)
  1. il y a plus d'un mois
  2. Général
  3. # 2
Réponse acceptée Pending Moderation
0
Votes
Annuler
A oui pas bête la ligne de détail comme triche merci.

Oui j'ai essayé avec tabulation.

Mais ça me parait bizarre quand même de ne pas réussir
  1. il y a plus d'un mois
  2. Général
  3. # 3
Réponse acceptée Pending Moderation
0
Votes
Annuler
En effet la ligne d'annotation est la seule solution dans ce cas là... J'avais lu que Revit 2019 apportait des améliorations notamment à ce point là, des retours d'utilisateurs ?
  1. il y a plus d'un mois
  2. Général
  3. # 4
Réponse acceptée Pending Moderation
0
Votes
Annuler
Non pas d'amélioration sur ce point précis dans Revit 2019.
L'accroche objet se fait toujours à partir du centre de la gaine coupée.
  1. il y a plus d'un mois
  2. Général
  3. # 5
Réponse acceptée Pending Moderation
0
Votes
Annuler
je préférerais un plan référence car non imprimé à l'impression.
  1. il y a plus d'un mois
  2. Général
  3. # 6
Réponse acceptée Pending Moderation
0
Votes
Annuler
ok merci pour les infos Messieurs
