Rebonjour à tous,
Vous m'avez énormément aidé jusqu'à présent et je vous en remercie :D

Je cherche désormais à faire changer la couleur de mon objet BIM lorsque celui ci est implanté sur un projet d'architecture.
Par exemple: je veux faire apparaître mon objet en vert lorsque j'ai celui-ci "en stock", et en rouge lorsque je ne l'ai pas, et ceci peu importe la vue.

C'est à dire: avoir les lignes de couleur et la vue 3D (Je suppose que pour le vue 3D ça sera dû au matériau, mais je ne vois pas pour les lignes.)

Merci d'avance
6 years ago
·
#8836
0
Votes
Undo
C'est à dire concrètement ? Je ne vois pas trop... Tu voudrais que lorsque tu importes la maquette archi, elle soit en rouge et les éléments que tu rajoutes en vert ?
Si oui :
- dans ton projet perso lie la maquette archi pour avoir ce qui a été fait par l'archi en non modifiable.
- dans Vue > Visibilité / graphisme > Catégories importées tu modifies les lignes et motifs de tous les éléments en rouge
0
Votes
Undo
Non c'est pas ça.

En fait j'ai un objet BIM (un four) que j'ai créé.

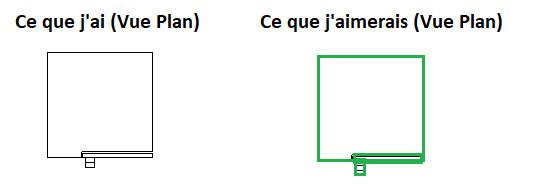

Lorsque j'importe cet objet sur un projet d'ARCHI, cet objet va apparaître:
- De la couleur du matériau: en vue 3D;
- En lignes noires: en vue de Plan.

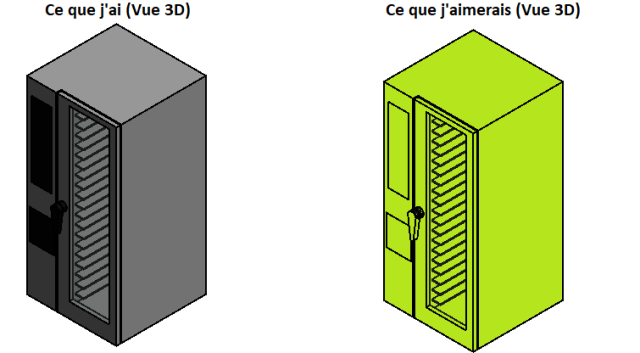

Et moi j'aimerais que cet objet (si je l'ai "en stock" ) apparaisse:
- En vert: en vue 3D;
- En lignes vertes: en vue de Plan.

J'ajoute des captures d'écran pour mieux me faire comprendre: 1.png 2.png
6 years ago
·
#8839
0
Votes
Undo
Bonjour,

Une des approches pourrait être d'ajouter un paramètre "disponibilité stock" dans la famille.
Une fois celui-ci renseigné dans le projet, il sera facile de créer un filtre de graphisme basé sur l'état du paramètre pour "forcer" la couleur aussi bien du filaire que de la surface de l'objet.
0
Votes
Undo
Merci Vincent, je comprends l'approche et je vois comment ajouter le paramètre.
Par contre je ne vois pas comment créer un filtre de graphisme basé sur le paramètre pour "forcer" la couleur...
6 years ago
·
#8842
0
Votes
Undo
Bonjour,

- Il faut que le paramètre "disponibilité stock" soit un paramètre partagé ou un paramètre de projet.

- Dans Vue > Filtres il y a à gauche la liste des filtres, en bas un bouton pour en créer un nouveau. Au milieu tu choisis les catégories auxquelles le filtre s'applique (tu peux le faire sur tout dans ton cas). A droite tu as les règles de filtrage. Choisis <Plus de paramètres...> et sélectionne le paramètre "disponibilité stock".

- Dans Vue > Visibilité graphisme > Filtres, on peut sélectionner le filtre précédemment créé et appliquer les modifications graphique souhaitées.
6 years ago
·
#8843
0
Votes
Undo
Bonjour,

En complément des propos ci-dessus, et en réponse à votre dernière question, vous trouverez ici la marche à suivre pour réaliser lesdits filtres. Mais avant cela, en introduction, voici une précision sur le contexte de la réponse.

La marche à suivre présente les différentes étapes sans rentrer nécessairement dans chaque détail. Si un besoin de complément est nécessaire, je vous invite à le demander, en précisant les points qui doivent faire l'objet d'une clarification ou d'un détail. je mettrais à jour ce post en conséquence.

Cadre de la réponse

Je pars du principe énoncé en exemple (cas du four) dans votre premier message. Les points de passage sont les suivants :

- Le four peut être soit disponible en stock, soit indisponible. La procédure suivante se base donc sur un paramètre de type Oui/Non, créé dans la famille. (la logique restera la même quel que soit le type de paramètre créé.)
- Chaque four peut être disponible ou non. Il peut y avoir 5 fours en stock pour 10 fours à poser, donc le paramètre est un paramètre d'occurrence.
- Si le four est en stock, il est vert dans toutes les vues
- Si le four n'est pas en stock, il est rouge dans toutes les vues
- Le paramètre peut être un paramètre partagé pour utilisation dans d'autres familles
- Le paramètre doit obligatoirement être déclaré en paramètre projet pour pouvoir être appelé dans les règles de filtre
- Cette solution est subordonnée à l'utilisation d'une version complète de Revit (pas de filtres dans Revit LT)

Démarche de création

Création de la famille et du paramètre

- Créez votre famille de four ou récupérez une famille existante.

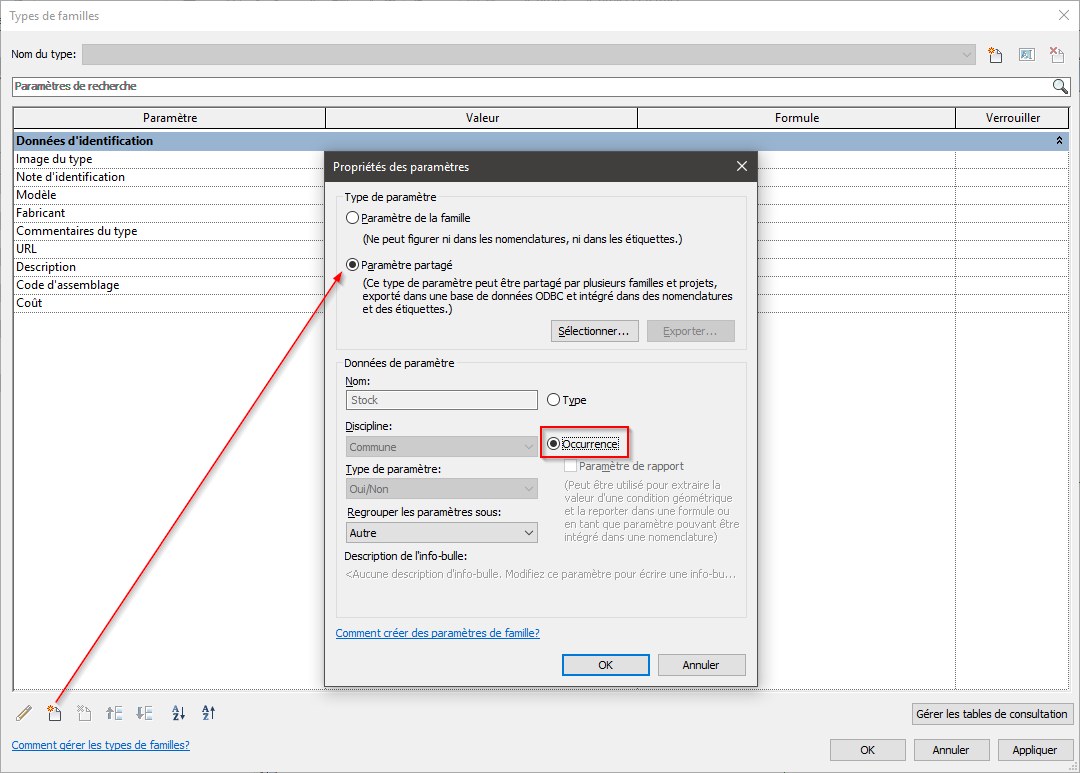

- Créez un paramètre Oui/Non depuis la fonction Type de famille du ruban (voir pièce jointe "1 type de famille"). Dans le cas présent, le paramètre créé est un paramètre partagé.
- Définissez le paramètre comme un paramètre d'occurrence, si chaque objet doit avoir son propre état de disponibilité. (voir pièce jointe "2 Disponibilité Stock")
- Enregistrez et fermez la famille.

NOTA 1 : Le paramètre n'est associé à aucune forme solide ou autre paramètre dans la famille. Il n'interviendra que dans le projet.
NOTA 2 : Ce paramètre n'est intéressant à créer dans une famille que s'il doit servir dans d'autres familles aussi et être récupéré en base de données (sinon, la simple déclaration d'un paramètre du projet est suffisant).


Création d'un paramètre du projet

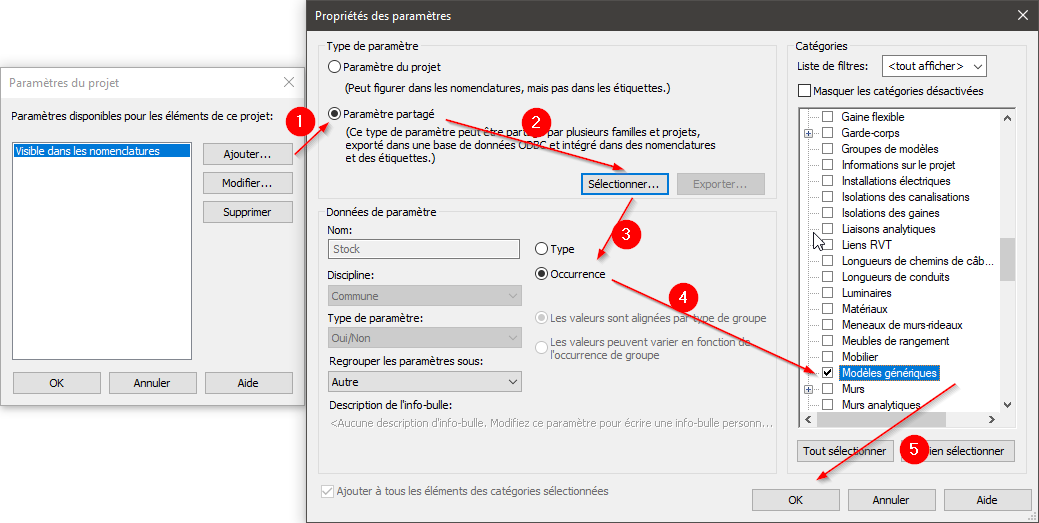

- Depuis la fonction Paramètres du projet (Onglet Gérer dans un projet RVT), appelez le paramètre partagé créé pour la famille, puis associez-le à la catégorie de famille à laquelle répond votre objet. (voir pièce jointe "3 Para partagé")

NOTA 1 : Le paramètre de projet peut être associé à plusieurs catégories de familles simultanément.


Création de la règle de filtre

- Dans l'onglet Vue du ruban, cliquez sur la fonction Filtres
- A gauche, dans Filtres basés sur des règles, créez un nouveau filtre et nommez-le
- Renseignez les champs demandés puis validez (voir pièce jointe "4 Règles filtres")

NOTA 1 : Les règles de filtres sont valables pour tout le projet.
NOTA 2 : Les règles de filtres peuvent être associées à plusieurs catégories de familles simultanément.


Application de la règle de filtre à une vue

- Dans l'onglet Vue du ruban, cliquez sur Visibilité/Graphisme
- Dans l'onglet Filtres, cliquez sur Ajouter, en bas à gauche de la fenêtre et sélectionnez le filtre créé précédemment
- Définissez toutes les caractéristiques visuelles du filtre (couleurs, lignes, motifs de hachures, etc.)

NOTA 1 : Chaque vue peut activer et piloter une ou plusieurs de ces règles indépendamment des autres vues.


Création d'un gabarit de vue

- Activez la vue correctement paramétrée
- Dans l'onglet Vue du ruban, cliquez sur Gabarit de vue puis choisissez Créer un gabarit depuis la vue en cours
- Donnez-lui un nom et contrôlez, à droite, les paramètres du gabarit de vue

NOTA 1 : La création de gabarit de vue permet de ne pas avoir à ressaisir l'information dans différentes vues.


Application des propriétés du gabarit de vue à d'autres vues

- Activez la vue à modifier
- Dans l'onglet Vue du ruban, cliquez sur Gabarit de vue puis choisissez Appliquer les propriétés du gabarit à la vue en cours

NOTA 1 : L'application de ce gabarit aura pour conséquence de modifier tous les paramètres d'affichage que le gabarit contrôle (échelle de vue, style visuel, filtres, etc.)
NOTA 2 : Tous les gabarits de vue ne sont pas applicables à toutes les vues. Il y en a à minima 3 :
- 1 pour les plans d'étages, plans de surfaces, vues en plans
- 1 pour les vues 3D et visites virtuelles
- 1 pour les vues en coupes, élévations et vues de détails


Cas de fichiers Revit liés entre eux

La présente procédure explique comment réaliser un filtre d'affichage sur des objets Revit au sein d'un unique projet. Il est possible d'appliquer la même logique à l'intérieur d'une maquette Revit liée à la vôtre, depuis la fenêtre Remplacement Visibilité/Graphisme, dans l'onglet Liens Revit ; Cela vous permet d'insérer une maquette tierce dans votre maquette et piloter indépendamment les affichages des deux maquettes... si c'est utile, évidemment :)

PS : Désolé, je n'ai pas pu mettre d'autres captures d'écrans, étant arrivé à la limite de PJ.
0
Votes
Undo
Un grand MERCI à tous.
Ca fonctionne, je suis aux anges :D
MERCI MERCI MERCI
