Bonjour,
Je vais essayer d'être le plus clair possible:

Je dois réaliser un gabarit pour de futurs projets, et dans ce gabarit je dois créer des murs de différentes épaisseurs (ça j'ai réussi ^^)

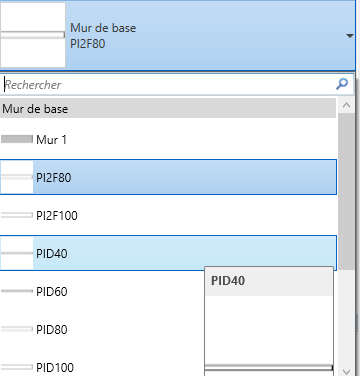

[attachment]TYPES DE MUR.png[/attachment]

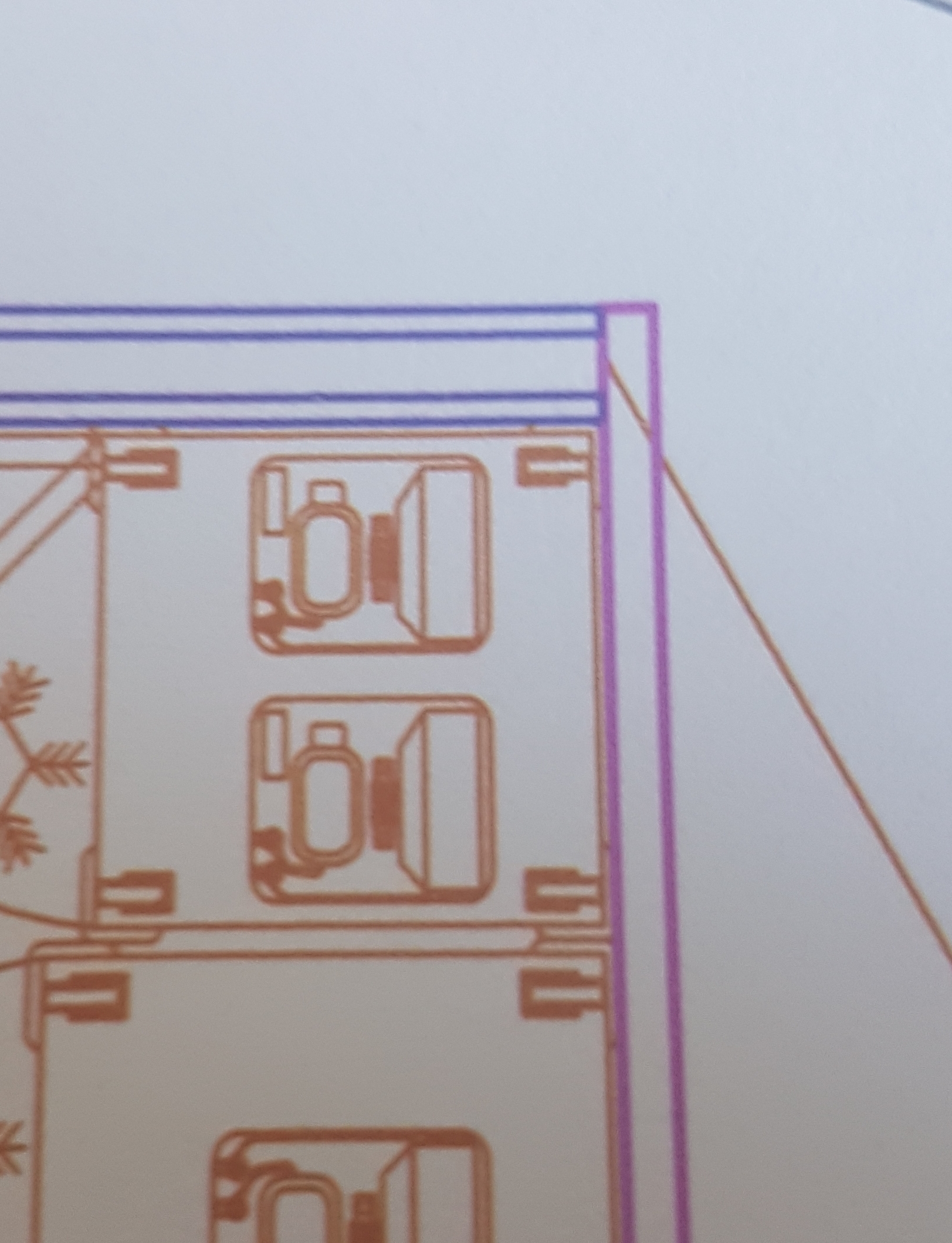

Pour repérer ces différents murs en vue d'étage je dois leur affecter une couleur pour chaque type (voir photo)

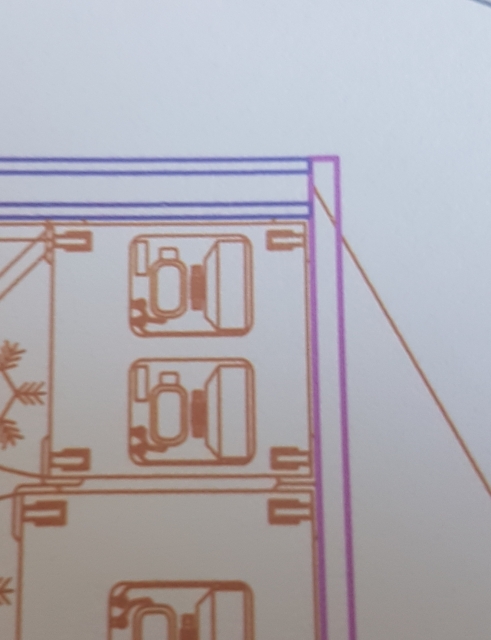

[attachment]20180710_122020.jpg[/attachment]

Par exemple pour le mur qui s'appelle PID40, ce mur devra toujours apparaitre en lignes Bleues; le PID60 en Vert….

Merci d'avance
Pièces jointes
Réponse acceptée Pending Moderation
Bonjour,

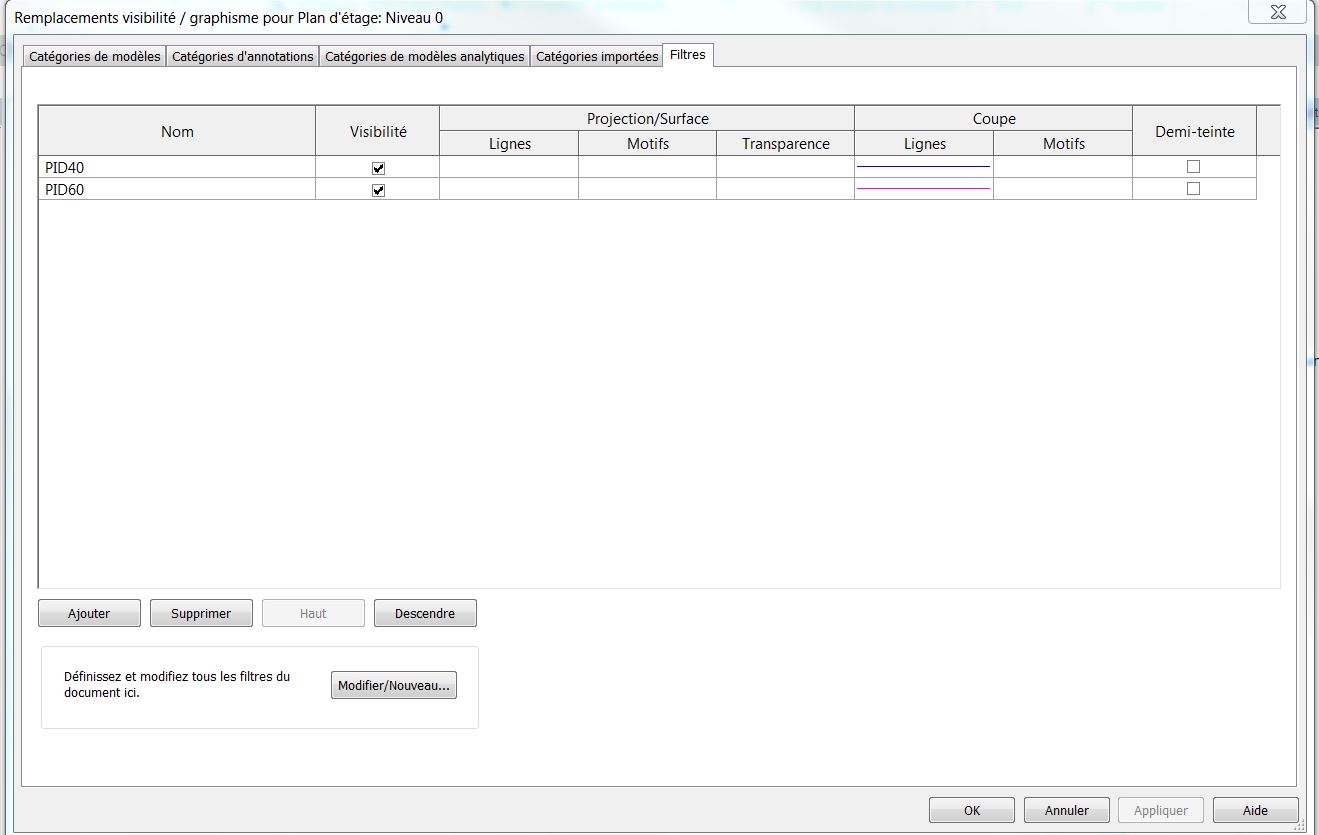

Je pense que l'utilisation des filtres serait appropriée.
Il faudrait faire un filtre par type de mur et remplacer les graphismes de coupe grâce a ces filtre.
Ensuite intégrer ces filtres dans les gabarits de vue.

En espérant avoir aidé
Réponse acceptée Pending Moderation
Les grandes lignes que vous me donnez là je les avait en tête, mais le soucis c'est que je bute sur la réalisation…
Réponse acceptée Pending Moderation
Réponse acceptée Pending Moderation
Merci c'est gentil mais le soucis c'est que j'ai déjà parcouru les différentes aides sur internet et que rien ne m'aide…

J'ai su créer des filtres et des visibilités pour des objets et familles que j'ai créé, mais pas pour des murs...
Réponse acceptée Pending Moderation

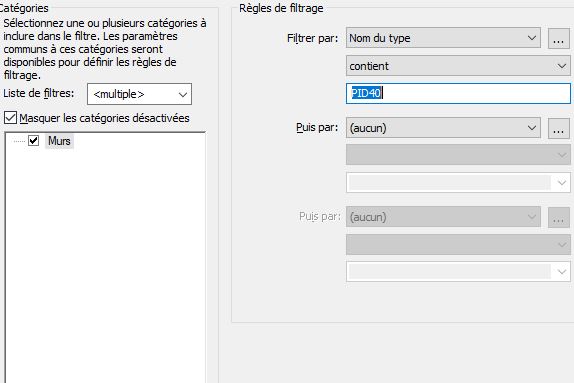

Pour tes filtres
la règle est par "type" avec "égal" ou "contient"
Pièces jointes
Réponse acceptée Pending Moderation

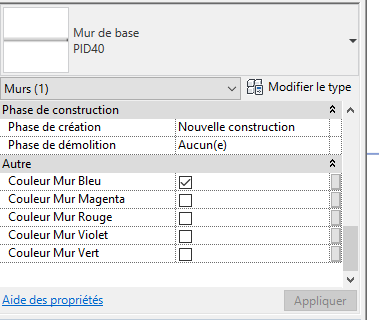

J'ai réussi à créer les paramètres et les couleurs, mais je n'arrive pas à faire en sorte que le type de mur soit associé au paramètre automatiquement.

Actuellement, je dois placer mon mur "PID40" puis ensuite sélectionner la couleur en cochant le paramètre de la bonne couleur.


Sans titre.png


J'aimerais, si possible, que pour chaque type de murs (PID40, PID60, PID80....) soit déjà associé le paramètre de la bonne couleur et ne pas avoir à le sélectionner manuellement.
Pièces jointes
Réponse acceptée Pending Moderation
Merci beaucoup Sofiane, ça vient de me débloquer ;)
Réponse acceptée Pending Moderation

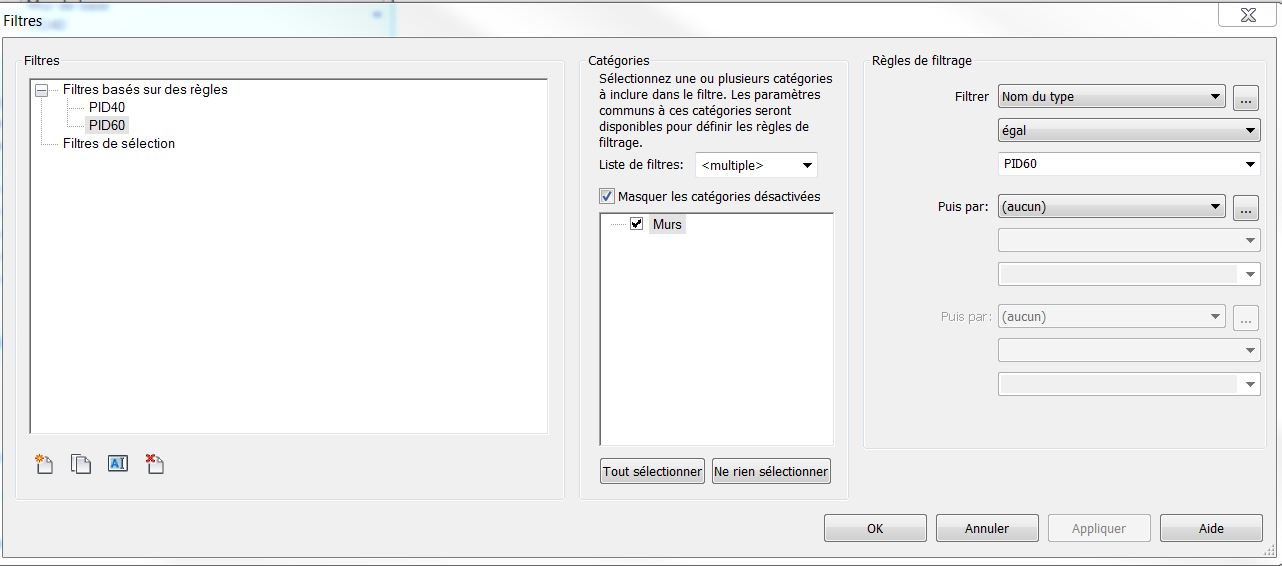

ci-dessous comment créer tes filtres
Pièces jointes
Réponse acceptée Pending Moderation
Merci à tous pour votre aide.
Réponse acceptée Pending Moderation
Merci beaucoup Sofiane, ça vient de me débloquer ;)

Avec plaisir.
Réponse acceptée Pending Moderation

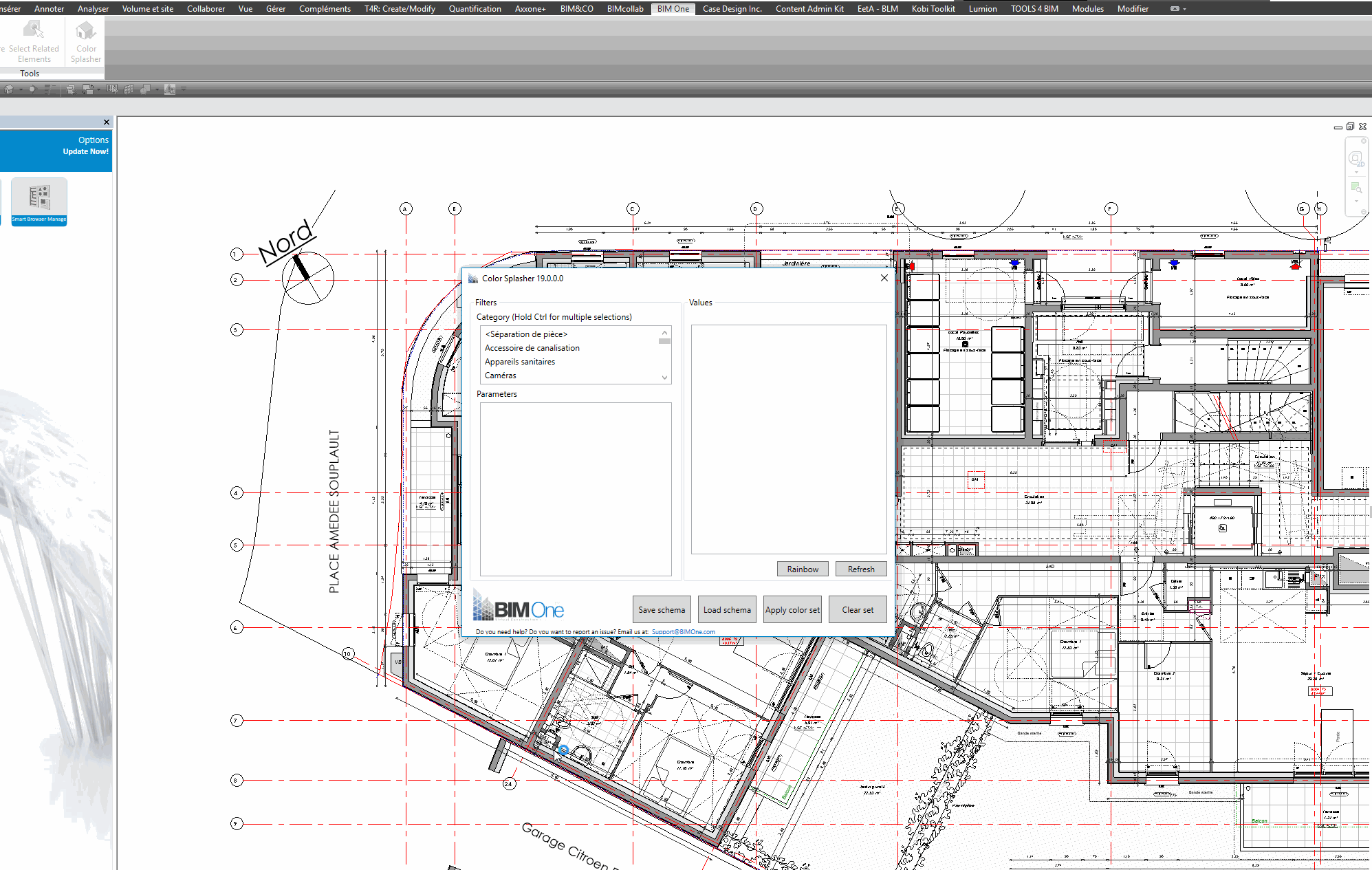

Dommage que ce soit un gabarit récurent, je vais être hors sujet, mais tu as d'excellents plugin pour colorier par vue des catégories d'objet. Notamment Color Splasher de BIMOne. Voir le petit GIF joint

avec une macro, tu peux activer ce réglage sur un ensemble de vues, car dommage : cela ne crée par de filtres, justement ;)
Pièces jointes
Réponse acceptée Pending Moderation
Dommage que ce soit un gabarit récurent, je vais être hors sujet, mais tu as d'excellents plugin pour colorier par vue des catégories d'objet. Notamment Color Splasher de BIMOne. Voir le petit GIF joint

avec une macro, tu peux activer ce réglage sur un ensemble de vues, car dommage : cela ne crée par de filtres, justement ;)


Ce plugin ne fonctionne pas sur les liens.
Rien de mieux que des filtres
