Bonjour à tous,
Je suis en études Bac pro économie de la construction.
J'ai un devoir avec un fichier IFC (type Industry Foundation Classes) fourni. Je n'ai que BIMvision. Pas d'imprimante en confinement.
Je dois produire un plan pour quantifier les longrines avec repérage par couleur différente pour chaque section.
Ma question est : Quelle est la meilleure méthode pour récupérer mon plan ?
J'ai fait une capture d'écran mais la mise à l'échelle est approximative pour le redessiner dans REVIT.
Avez-vous une combine ?
Merci de vos réponses.
Lisa
il y a environ 2 ans
·
#14182
0
Votes
Annuler
Bonjour Lisa,

Peux-tu éclaircir quelques points pour qu'on puisse t'aider ?

Tu dis que tu n'as que BIM Vision et ensuite tu parles de Revit, as-tu Revit à ta disposition ? si oui quelle version ?
Es-tu contrainte dans l'utilisation de tel ou tel logiciel par l'énoncé ou peux-tu installer d'autres outil ifc ?
En quel format dois-tu sortir ton plan ?

Idéalement ce serait bien si tu pouvais retranscrire l'énoncé exact de ton devoir (avec un lien vers l'ifc si tu peux c'est encore mieux)

Tu peux nous montrer la capture d'écran que tu as faite ?
Je ne comprends pas trop ce que tu voulais faire avec une imprimante..
il y a environ 2 ans
·
#14183
0
Votes
Annuler

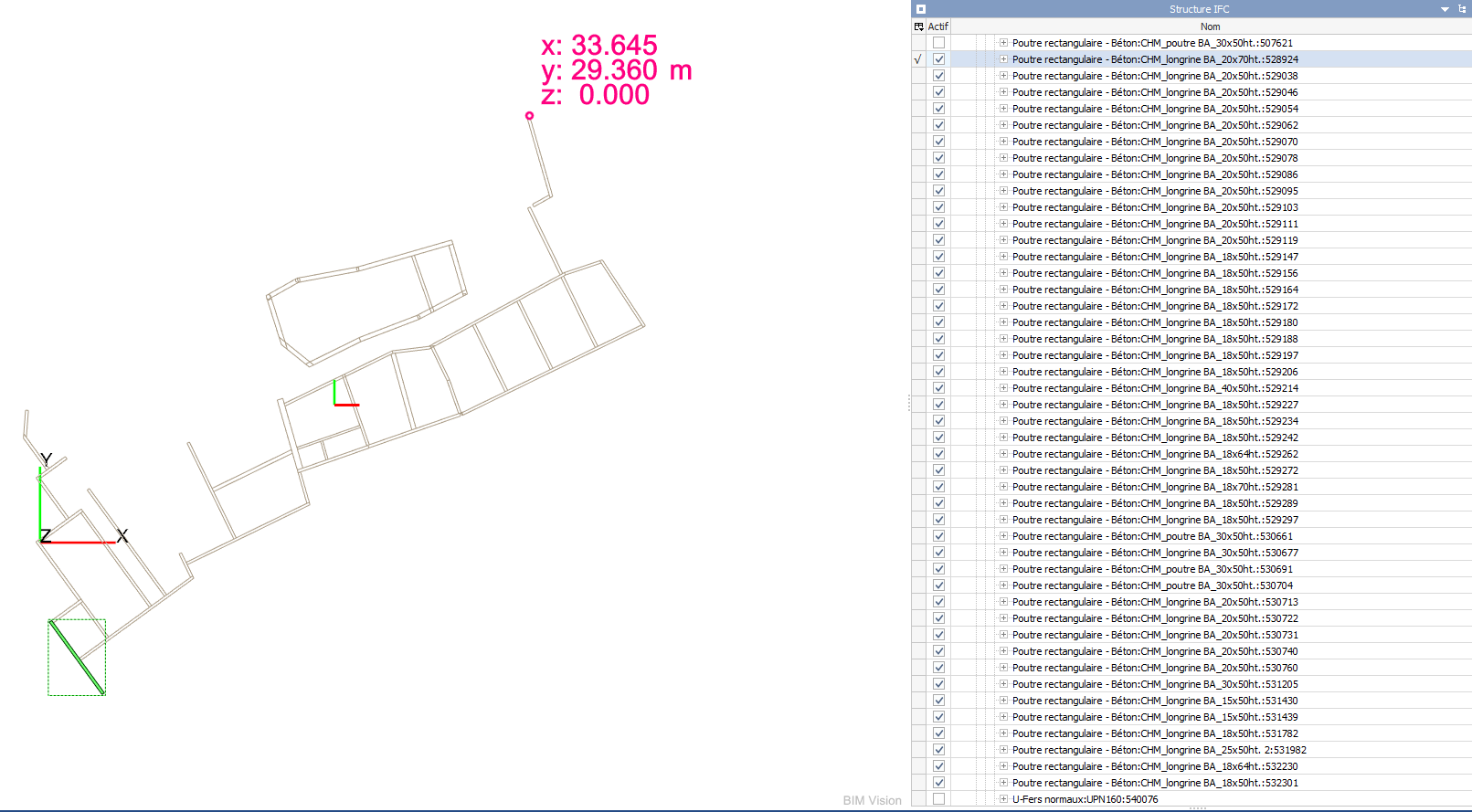

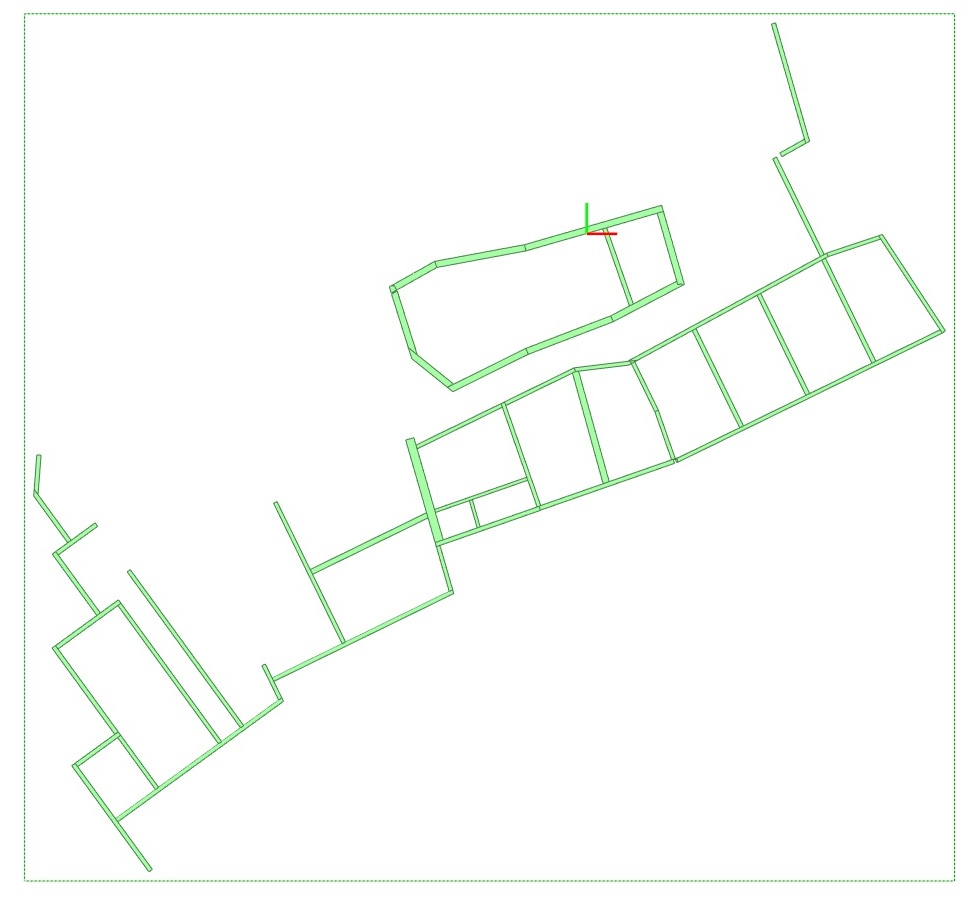

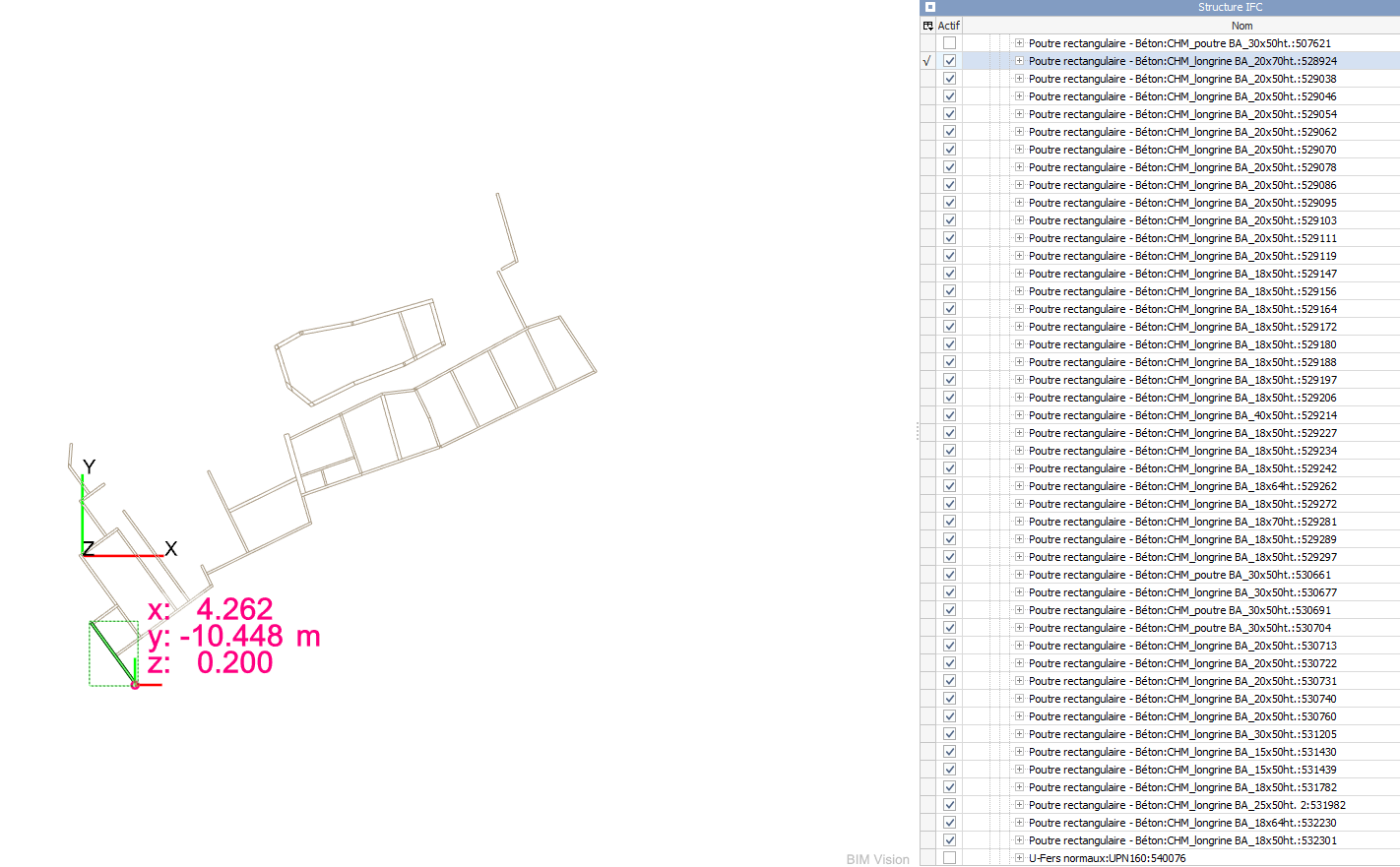

Bo Sans titre.png Sans titre2.png Plan de longrines.jpg

Bonjour et merci de ta réponse,

J'ai REVIT 2020 version étudiante. Je ne suis pas contrainte par l'énoncé. Je peux installer d'autres outils ifc.
Je dois fournir un plan format A3.

J'ai joint les captures directement sur le site et un lien depuis Dropbox pour le fichier .ifc (trop lourd).

Concernant l'imprimante, j'aurais pu stabiloter sur l'impression ;)

ON DEMANDE :
Sur DR1.1 : (Le DR1.1 est un plan tracé à main levée sans cotation fourni (pdf))
1.1. Repérer tous les éléments de l’article 1.3.5 du CCTP.

Sur DR1.2 à DR1.4 :
1.2. Quantifier le volume de béton de l’article 1.3.5 du CCTP.

ON EXIGE :
- la numérotation de chaque élément ;
- le repérage par couleur différente pour chaque section et une légende ;
- une quantification par section ;
il y a environ 2 ans
·
#14189
0
Votes
Annuler
Bonjour,

Avant de vous donner des exercices sur base d'IFC, vos profs devraient prendre des cours pour créer des IFC corrects (car je pense que ce fichier vient d'eux)... mais c'est un autre débat.
Celui-ci est difficilement exploitable dans un contexte réel d'utilisation, en l'état ce qui fait qu'il n'est pas représentatif des "règles de l'art".


Pour répondre à la question initiale, la meilleure méthode pour récupérer le plan IFC est de l'ouvrir sur Revit, puisque vous disposez de ce dernier et que, de fait, vous devez le connaitre suffisamment pour savoir préparer des plans.
Cependant, je vous préviens, Revit traite assez mal les IFC, ce qui rend le post traitement laborieux.


Et pour aller plus loin, voici les grandes lignes d'une solution possible. Il y a plusieurs approches possibles, qui vont demander plus ou moins de modifications du modèle mais celle-ci permet de faire le maximum de travail dans un seul logiciel et limite la modification du modèle issu de l'IFC.

A/ Gérer l'affichage et la mise en plan
1) Ouvrez l'IFC dans Revit : Fichier -> Ouvrir -> IFC -> sélectionnez le fichier IFC
2) Ouvrez une vue en plan dans laquelle vous voyez vos longrines
3) Modifiez la plage de la vue pour voir toutes vos longrines, si besoin
4) Utilisez les fonctions d'affichage pour ne voir que les longrines béton et leur assigner des couleurs en fonction de leurs dimensions

B/ Numéroter des longrines
Je ne sais pas quel type de numérotation est demandée. Je vais donc partir du principe qu'il faut un numéro unique pour chacune des longrines et que ce numéro n'existait pas lors de la création de l'IFC.
1) Dans la palette Propriétés des longrines, assignez un identifiant à chacune d'elle
2) Créez une étiquette d'ossature qui affiche l'identifiant de l'ossature
3) insérez l'étiquette d'ossature dans le projet
4) Étiquetez toutes les longrines dans la vue en plan paramétrée précédemment

C/ Gérer les nomenclatures
1) Créez une nomenclature d'ossatures, et sélectionnez les champs à faire figurer dans la nomenclature
- J'ai affiché les trois champs Type proposés, rempli les champs vierges avec un copier/coller, puis retiré de la nomenclature deux des trois champs
2) Filtrez, triez et affichez les calculs pour les champs souhaités

D/ Créer une légende
1) Créez une vue de dessin
2) Dessinez la légende dans la vue de dessin avec les fonctions de détail 2D

E/ Editer le plan A3
1) Créez une feuille avec un cartouche A3 (créez le cartouche si besoin)
2) Insérez la vue en plan créée en A/ sur la feuille et adaptez son échelle pour un A3
3) insérez la nomenclature de longrines sur ce plan ou un second plan en fonction des demandes de l'exercice
4) Imprimez le(s) plan(s), en PDF pour envoyer au correcteur
5) Si besoin, exportez la nomenclature de longrines en CSV ou XLS pour le correcteur, suivant les demandes de l'exercice
il y a environ 2 ans
·
#14190
0
Votes
Annuler
J'allais conseiller également d'ouvrir le l'ifc dans Revit pour faire ça dans les règles de l'Art.

Après vue la qualité du fichier IFC et ce qui t'es demandé dans l'énoncé (annoter un plan à main levé) je ne suis pas sûr qu'on attende de toi autant de maîtrise de Revit et de propreté dans ton rendu.

Je vais te proposer une solution un peu bricolée mais efficace pour ton cas et qui ne nécessite aucun logiciel payant ni une maîtrise de Revit.
Sache toutefois que la bonne pratique est bien celle décrite précédemment par François Bastier, si tu as le temps il est plus intéressant de maîtriser cette méthode.

Je te recommande d'installer usBIM.viewer+, qui est gratuit et complète pas trop mal BIM Vision en termes de fonctionnalités. Les deux ont des carences pour leur offre gratuite mais comme ce ne sont pas les même, avec les deux on s'en sort pas mal.

Ci-joint un petit guide de la méthode que je te propose sur usBIM.viewer pour avoir un rendu comme sur l'image ci-après et que tu pourras annoter à la main et légender sur paint ou n'importe quel autre logiciel puis l'imprimer en pdf. (idéalement tu exportes les plans de ton énoncé en image, tu fais du remplissage pour colorier, tu annotes et puis tu réimprimes en pdf)

Pour tes quantitatifs regarde les cotes dans les propriétés de l'ifc, tu auras longueurs et volumes et tu reportes dans un tableur excel.
Sinon dans BIM Vision : Dimensions > Volume > volume de la sélection

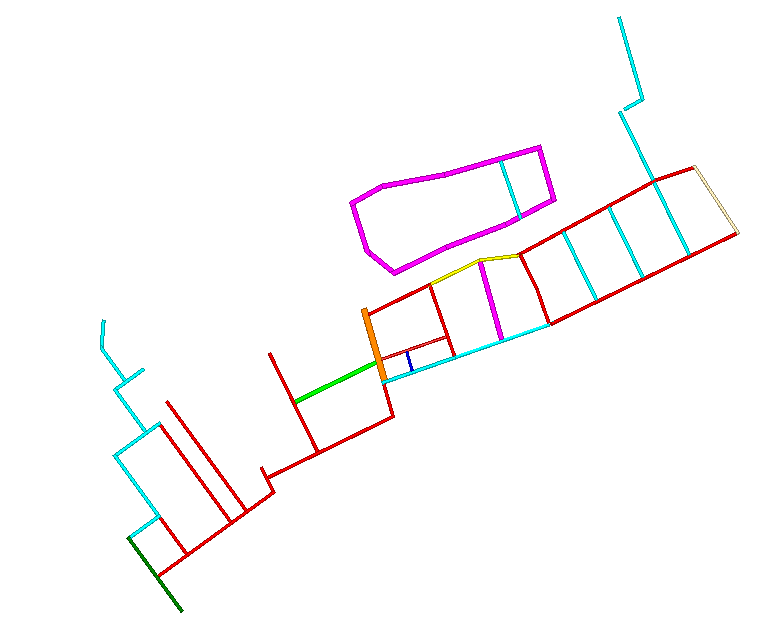

plan couleurs.png
il y a environ 2 ans
·
#14191
0
Votes
Annuler
Merci à vous d'avoir pris le temps de me répondre en me donnant toutes ces informations.
Je me mets au travail pour la méthode détaillée de François Bastier et je vous donne des nouvelles.
encore merci à vous deux !
