Dynamo - Noeud réalisant le lien entre coordonnées et éléments

HQ Hugo Quéré
17 juin 2019
6.75K
5
Bonjour,

Étudiant en 2ème année d'IUT Génie-Civil, je travaille sur un projet visant à développer un programme dynamo.

J'ai généré une liste de centre gravité d'éléments sur dynamo. C'est donc une liste contenant des coordonnées de point. Je voudrais donc récupérer les éléments correspondant à chaque centre de gravité. Cela est-il réalisable?

Merci de vos réponses.

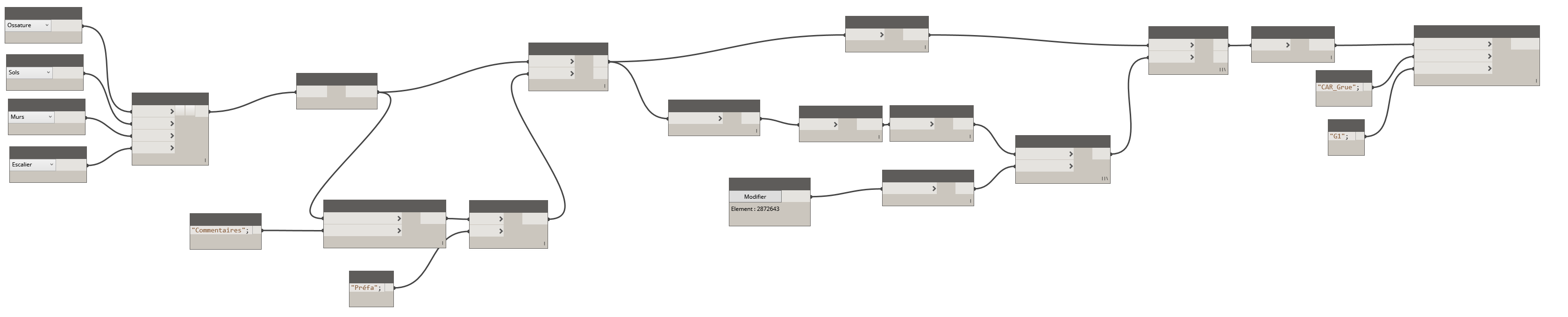

Photos

hxrel-u

Morphé
Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
ZWCAD
Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
PIComposer Basic Edition
Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
GSA
Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
ggRhinoIFC
Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
ArcGIS Pro
Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
Fologram
Plugin reliant Rhino et Grasshopper à des appareils de réalité mixte pour visualiser des modèles, piloter des interactions paramétriques et assister la fabrication ou l'implantation sur site.
Rhino.Inside.Revit
Plugin permettant d'exécuter Rhino et Grasshopper au sein de Revit pour créer des éléments natifs et piloter la conception paramétrique, destiné aux modeleurs BIM, architectes et ingénieurs.
Versur
Plateforme d’orchestration de workflows IA pour les architectes et designers, permettant d’assembler des agents spécialisés en graphes visuels pour automatiser les processus de conception métier.
Armox AI
Plateforme cloud de génération visuelle par IA permettant aux architectes et designers de transformer des croquis et plans en rendus photoréalistes et vidéos via des workflows nodaux réutilisables.
Wallacei
Plugin pour Grasshopper 3D dédié à l'optimisation évolutionnaire multi-objectifs, permettant aux architectes et designers d'analyser, de regrouper et de sélectionner des variantes de conception.
Rhino 3D
Application de modélisation 3D polyvalente pour la conception géométrique, le paramétrage via Grasshopper et la préparation à la fabrication, utilisée pour les formes libres et les études urbaines.
Tapir
Plugin open source pour Archicad exposant les fonctions internes via une API JSON, permettant le pilotage par Python, Grasshopper et des agents IA en langage naturel.
ShapeDiver
Plateforme cloud exécutant des définitions Grasshopper dans un navigateur pour les publier comme applications 3D interactives, avec des modes d’exposition variés et des intégrations métiers.
Runchat
Plateforme de conception assistée par agents combinant un chat, un canvas visuel de workflows et des connecteurs vers des logiciels de CAO pour générer des images, des scripts et des...
Nodepen
Plateforme de conception générative permettant de créer, exécuter et partager des scripts Grasshopper dans le navigateur, avec édition collaborative et un agent conversationnel intégré.
Beegraphy
Plateforme cloud de conception paramétrique avec éditeur visuel par nœuds, elle permet de générer des géométries 3D, des configurateurs intégrables et des fichiers de fabrication.
OPEN GEOMETRY
Noyau CAO open source natif web, il fournit les briques de bas niveau pour construire des outils de conception architecturale dans le navigateur, tels que la modélisation de plans et...
Karamba
Plugin pour Grasshopper (Rhino) de calcul de structure par éléments finis, il permet la conception paramétrique, l'analyse de second ordre, l'optimisation de sections et l'export vers Robot ou Rstab.
Rhinoceros Interface
Plugin pour Rhino et Grasshopper qui intègre des objets de calcul structurel, des appuis, des charges et des propriétés de section pour constituer un modèle analytique directement dans l'environnement de...
Raven
Plugin pour Rhino 8 ajoutant une interface en langage naturel dans Grasshopper pour construire, modifier et organiser des définitions paramétriques, avec des profils de contexte partageables.
Conduit
Plugin Grasshopper pour Rhinoceros 3D qui affiche des visualisations de données en direct dans le viewport 3D, met à jour les rapports au fil des modifications du graphe et est...
LunchBox
Plugin pour Grasshopper centré sur la modélisation paramétrique, le traitement de données et l’analyse géométrique, incluant des composants d’apprentissage automatique pour architectes et designers.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
Guerrilla Ops
Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
SiloLink
Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Open Planner Studio
Logiciel de planification de chantier orienté Gantt ouvrant directement les fichiers Microsoft Project et Primavera P6 pour les enregistrer en IFC.
Conduit AEC
Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Forma Bluebeam Connector
Connecteur cloud reliant Autodesk Forma et Bluebeam pour faire circuler des PDF de revue entre les environnements, conserver les annotations via le slip sheeting et prendre en charge les transferts...
Ploterr
Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
SDK Web Géoplateforme
Bibliothèque JavaScript permettant d'intégrer une cartographie interactive 2D et 3D dans des pages web à partir des fonds et services IGN pour les développeurs et urbanistes.
Cobuilder Supply
Plateforme de gestion centralisée des données produit et documents de conformité permettant aux fabricants de structurer, qualifier et diffuser leurs informations techniques vers l'écosystème aval.

hxrel-t

nVibe
Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Reiner AI
Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Gradon
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
ARES Neo
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Conduit AEC
Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Forma Construction Connect
Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Volve
Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
PIComposer Basic Edition
Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...

Solutions citées

Dynamo
Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

AJ Antoine Juigné
·
Je ne comprend pas, tu dis que tu as trouver une solution, et tu met une image ou les nœud ne sont pas renseignés ?, ou tu dis rien, ou tu met une solution, mais la ?
HQ Hugo Quéré
·
Bj
ça ne peut pas être les même :)
Utilise "element.Id" à la sortie de tes éléments pour s'en assurer

Bonjour, merci de votre réponse!
Au final j'ai trouvé une autre solution qui fonctionne.
AA Akli AM
·
Bj
ça ne peut pas être les même :)
Utilise "element.Id" à la sortie de tes éléments pour s'en assurer
HQ Hugo Quéré
·
est-ce t'as déjà récupéré les centres qui entrent en conflits? si oui, utilise le même filtre


Bonjour,

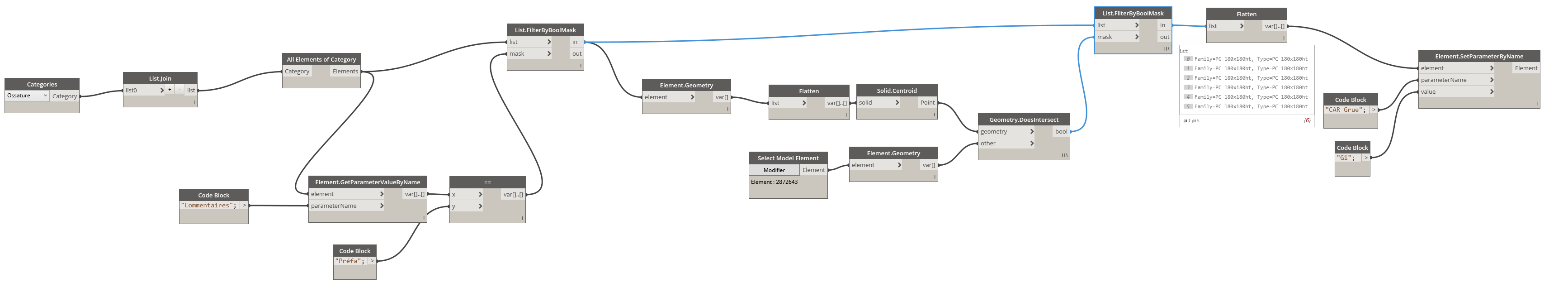

Finalement le programme à un petit défaut... En effet, il me détecte bien que 6 points de gravité différents entrent en interférence avec le volume, mais seulement quand je filtre la liste d'éléments par la suite il me sort 6 fois la même poutre. Auriez-vous la solution à mon problème?
HQ Hugo Quéré
·
est-ce t'as déjà récupéré les centres qui entrent en conflits? si oui, utilise le même filtre

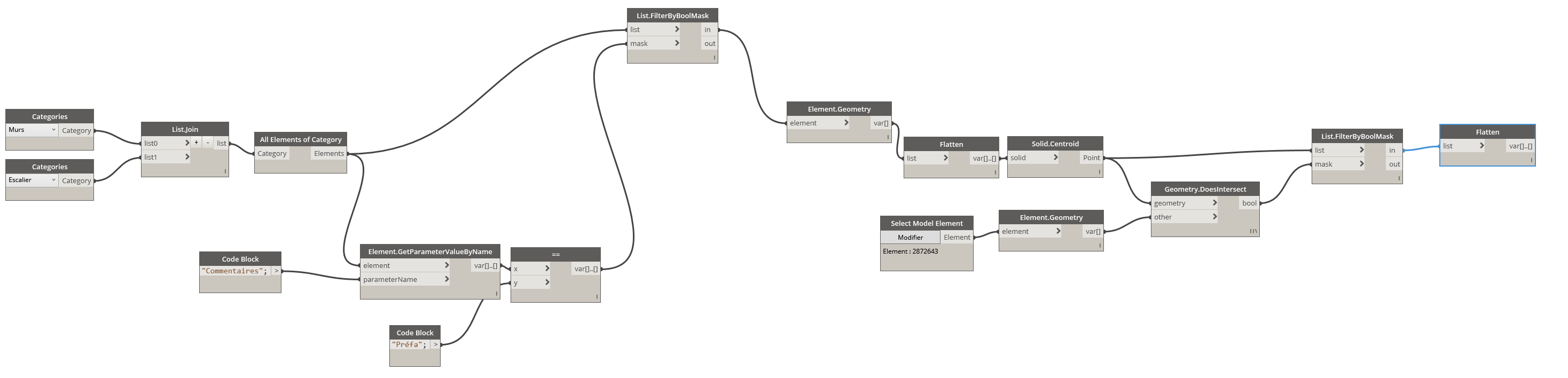

[attachment]Capture.png[/attachment]


Merci beaucoup, je suis novice :D
AA Akli AM
·
est-ce t'as déjà récupéré les centres qui entrent en conflits? si oui, utilise le même filtre
HQ Hugo Quéré
·

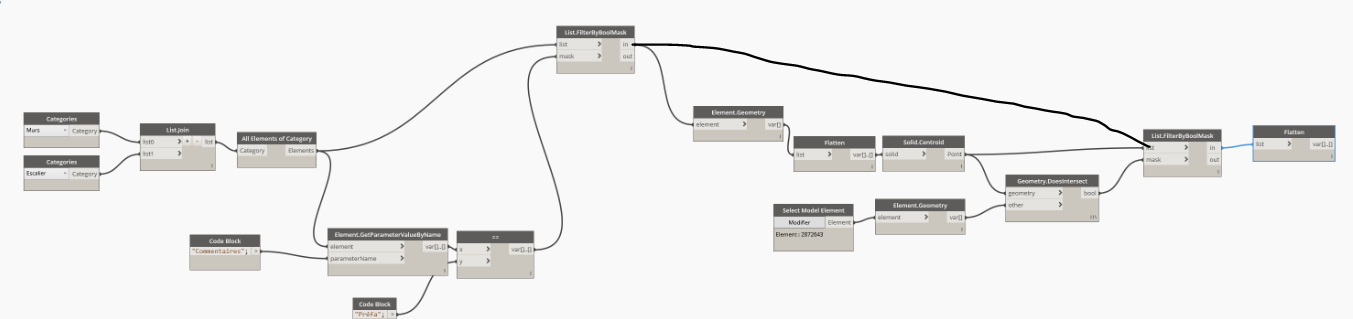

Dans ce cas, tu peux utiliser le même filtre

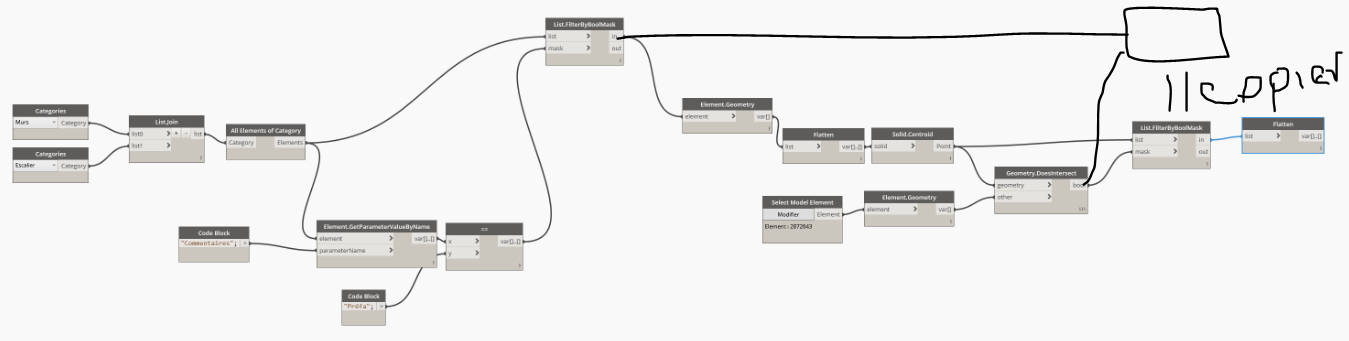

[attachment]Capture.png[/attachment]


Bonjour, le but de ce programme est de définir un zoning de grue pour chaque éléments du projet (affecter à l'élément dans ses paramètres Revit si il sera levé par la G1, la G2 ou la G3). Il est donc essentiel que je garde en tête le principe de centre de gravité des éléments pour le levage avec les grues.
Je vous remercie d'avoir proposé une solution mais avec votre idée notre programme me donnerait les éléments qui entrent en contact avec le volume créé dans Revit et non les centre de gravité qui entre en contact avec ce volume. Je souhaite dans un premier sortir une liste de tous les centres de gravité des éléments qui entrent en contact avec le volume de Revit puis dans un second temps pouvoir récupérer les éléments qui correspondent à chaque centre de gravité présent dans la liste.
AA Akli AM
·
Dans ce cas, tu peux utiliser le même filtre
HQ Hugo Quéré
·
Tu pourrais créer des bounding box autour de tes points et chercher les éléments qui sont en intersection avec les bounding boxs mais ce ne sera pas très économe en ressources de calculs.

Comment génères-tu ta liste de centre gravité d'éléments ?
Si tu pars à la base d'une liste d'éléments pour produire des centre de gravité, pourquoi repartir des points pour produire une liste d’éléments ?


Je génère ma liste de centre de gravité d'éléments avec "Solid.centroid" en les convertissant d'abord en géométrie avec "Element.geometry". Ensuite je regarde quels points entrent en intersection avec un volume créé sur ma maquette Revit. C'est donc pour cette raison là que je ne peux pas reprendre la liste d'éléments que j'ai entré au départ. Vous trouverez ci-joint une capture d'écran de mon dynamo.
AA Akli AM
·
C'est réalisable avec un peu de géométrie
Ma question: Comment réalistes-tu cette liste de coordonnées
AD Alban de Chasteigner
·
Tu pourrais créer des bounding box autour de tes points et chercher les éléments qui sont en intersection avec les bounding boxs mais ce ne sera pas très économe en ressources de calculs.

Comment génères-tu ta liste de centre gravité d'éléments ?
Si tu pars à la base d'une liste d'éléments pour produire des centre de gravité, pourquoi repartir des points pour produire une liste d’éléments ?
HA Hamel Alain
·
Récupérer ?? sur Excel ?
Pour Excel il existe des noeuds, voir sur le forum Dynamo
