Bonjour,

Suite à une demande d'un cabinet d'architecture, je rencontre ce problème :

Les archi souhaitent que la taille du texte des "niveaux"(vue d'élévation) ne changent pas, notamment quand l'on modifie l'échelle du dessin dans Revit.

Avez-vous une idée?
il y a environ 5 ans
·
#7564
0
Votes
Annuler
Il est vrai que quand l'on change l'échelle du dessin, la taille du texte augmente ou diminue, il me semble que l'on peut changer la police dans les propriétés de l'annotation.
il y a environ 5 ans
·
#7565
0
Votes
Annuler
l'idée est d'avoir plusieurs symboles de marqueurs de niveaux . exemple 1/50, 1/100,1/20 etc

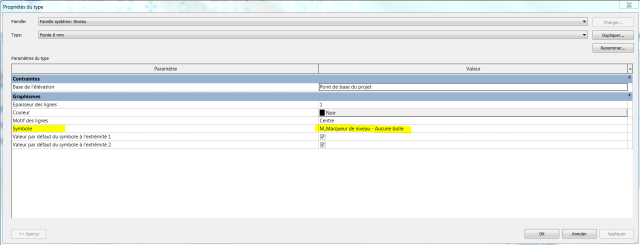

on ne peut malheureusement pas changer la taille de la police dans les propriétés de l'élément Capture.PNG
il y a environ 5 ans
·
#7566
0
Votes
Annuler
Merci, mais ce n'est pas ce que je recherche.

L'idée est vraiment de figer la taille/police du texte niveau quelque soit l'échelle.

Sans créer ou modifier de famille.
il y a environ 5 ans
·
#7567
0
Votes
Annuler
Justement le texte est figé c'est pour ça que ça pose problème
il y a environ 5 ans
·
#7568
0
Votes
Annuler
Quand je met "aucune bulle", ça ne marche pas, car le texte disparaît...

Je précise que je suis sur Revit 2017.
il y a environ 5 ans
·
#7569
0
Votes
Annuler
Je suis aussi sous 2017, quand je mets aucun bulle le texte reste.
il y a environ 5 ans
·
#7570
0
Votes
Annuler
Salut,

Attention, c'est du Revit, réflexion différente d’Autocad, la mise à l'échelle des annotations ne suit pas ton échelle.

Plusieurs échelles = plusieurs échelles d'annotations = création de plusieurs familles Revit

Pour que tes texte de niveau apparaissent dans les même proportions peu importe les échelles, tu dois donc créer plusieurs familles de marqueurs de niveaux.

Bonne journée
il y a environ 5 ans
·
#7572
0
Votes
Annuler
Je suis d'accord avec toi, et ça a été ma première idée, mais les archi ne veulent pas du coup je cherche^^
il y a environ 5 ans
·
#7575
0
Votes
Annuler
Tu ne pourras pas obliger l'étiquette à se modifier d'elle même en fonction de l'échelle, je le crains. Dis moi si c'est le cas.++
il y a environ 5 ans
·
#7576
0
Votes
Annuler
Je regarde du côté de Dynamo, mais je pense que logiciellement c'est impossible.
il y a environ 5 ans
·
#7579
0
Votes
Annuler
Sinon tu pourras jouer avec tes cartouches et le zoom de l'impression
une astuce qui marche très bien et ça t’évitera de créer pour chaque échelle ces annotations
si t'as travaillé avec l’échelle 50eme et tu veux imprimer en 100eme, il suffit de doubler ton cartouche ( Zoom x 2 ) et d'imprimer en 50%
Je ne sais pas si je suis très claire
il y a environ 5 ans
·
#7580
0
Votes
Annuler
C'est une bonne idée! Merci, si d'autres on des idées, je suis ouvert.
il y a environ 5 ans
·
#7598
1
Votes
Annuler
Salut,

Je reviens sur ta question : "Les archi souhaitent que la taille du texte des "niveaux"(vue d'élévation) ne changent pas, notamment quand l'on modifie l'échelle du dessin dans Revit."
La question prête à confusion, et pour moi elle devrait être reformulée pour mieux la comprendre, pour mieux répondre à l'attente des archi


Comme le dit @Kévin Bailly# , dans Revit les annotations ont une taille. Cette taille est la taille à l'impression (taille réel sur le papier)
Ce qui veut bien dire que la taille du texte ne change pas suivant l'échelle et elle est belle et bien de même taille .... lorsque tu imprimes

Donc tout est une question de méthode de travail, dans les vues, la taille du texte "semble changer" car le rapport au dessin de la taille du texte n'est plus le même lorsque l'on change l'échelle. Ce qui est normal car on ne fait pas les mêmes annotations suivant l'échelle du dessin car le niveau de détails est différent.

Dans revit il faut donc créer des vues différentes suivant l'échelle car les annotations seront différentes, tu crées autant de vues que tu le souhaites pour un même niveau.

Alors, si les archi veulent que la taille relative de l'annotation soit identique au dessin suivant l'échelle, il faut comme le dit Akli AM avoir des symboles (marqueur de niveau) différents en fonction de l'échelle de travail dans la vue.

Donc pour moi il faut bien expliquer aux archi qu'ils doivent créer des vues en fonction de l'échelle, de toutes façons ils devront avoir des vues de rendu différentes en fonction de l'échelle lorsqu'ils feront leurs feuilles.

Inutile de partir avec des dynamo ou autre usine à gaz pour ce genre de demande :D :p
