Bonjour à tous,
Je n'arrive pas à retirer l'unité "mm" dans les étiquettes de taille de canalisation.
J'ai cherché partout je n'ai pas trouvé.
Ex. : ∅200 mm
Je voudrais enlever "mm"
Merci de votre aide.
Discussions
- Anthony Guittard
-
- B.A.-BA et premiers pas
- samedi 1 août 2020
- Suivre par E-mail
Réponse acceptée
Salut,

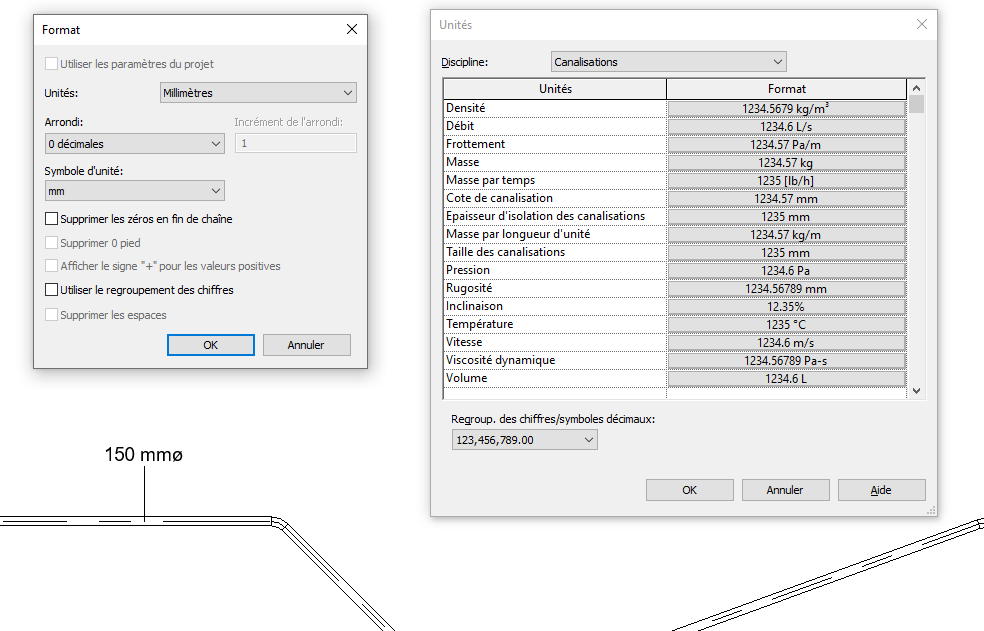

Les unités sont gérées de 2 façon
1/ Suivant le projet donc unité dans le projet
2/ En forçant dans le libellé de ton étiquette le choix d'unité
Il faudrait voir ton étiquette
Si c'est le libellé "taille" tu ne pourras pas dans l'étiquette tu devras créer une étiquette dont le libellé est diamétre
Les unités sont gérées de 2 façon
1/ Suivant le projet donc unité dans le projet
2/ En forçant dans le libellé de ton étiquette le choix d'unité
Il faudrait voir ton étiquette
Si c'est le libellé "taille" tu ne pourras pas dans l'étiquette tu devras créer une étiquette dont le libellé est diamétre
Pièces jointes
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # Lien permanent
Bonjour,
Je vais essayer. Il me semble que mon etiquette est une étiquette de la bibliothèque revit et il me semble que le libellé est "taille". Je vais essayer avec le paramètre diamètre.
Mon but est de ne pas faire apparaître les unités "mm".
Je vais essayer. Il me semble que mon etiquette est une étiquette de la bibliothèque revit et il me semble que le libellé est "taille". Je vais essayer avec le paramètre diamètre.
Mon but est de ne pas faire apparaître les unités "mm".
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 1
Lorsque tu utiliseras diamètres tu pourras dans la fenêtre du libellé choisir les unité il y a un petit icône avec un main et un hachtag
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 2
Merci.
Je trouve dommage quand même qu'avec le libellé taille on puisse pas enlevé "mm".
Quelle perte de temps
Je trouve dommage quand même qu'avec le libellé taille on puisse pas enlevé "mm".
Quelle perte de temps



- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 3
Salut
Comme dans tous logiciels il faut préparer ce dont on a besoin dans nos projets
Gabarit, charte graphique, biblio, étiquette, cartouche et j'en passe
Tu creras également tes propres paramètres (paramètre partage)
Une fois la mise en place réalisée quel gain de temps
Comme dans tous logiciels il faut préparer ce dont on a besoin dans nos projets
Gabarit, charte graphique, biblio, étiquette, cartouche et j'en passe
Tu creras également tes propres paramètres (paramètre partage)
Une fois la mise en place réalisée quel gain de temps
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 4
Cette logique ne s'applique pourtant pas à Archicad qui permet à n'importe quelle cotation de s'exprimer tantot en mm tantot en m selon les besoins de chaque vue, et ce, sans anticipation ni au niveau de la cotation ni au niveau du point de vue. Pas besoin de ressource particulière ni de paramètrage spécifique des outils natifs d'Archicad. Cette flexibilité ne doit néanmoins pas être le propre d'Archicad ?
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 5
Salut,
On ne parle pas de cotations ici mais d'étiquettes
On ne parle pas de cotations ici mais d'étiquettes
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 6
Oui tout à fait et c'est rigoureusement le même sujet via Archicad pour les étiquettes, les cotations linéaires, d'angles ou de niveaux...

- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 7
Re,
C'est bien dommage alors ....
Donc tout va bien, je suis très heureux pour toi
Même si tu ne réponds pas à la question du début.
Si tu veux débattre d'un sujet n'hésite pas à faire un nouveau poste pour que tout le monde puisse échanger et participer avec toi.
C'est bien dommage alors ....
Donc tout va bien, je suis très heureux pour toi
Même si tu ne réponds pas à la question du début.
Si tu veux débattre d'un sujet n'hésite pas à faire un nouveau poste pour que tout le monde puisse échanger et participer avec toi.
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 8
Si tu veux débattre d'un sujet n'hésite pas à faire un nouveau poste pour que tout le monde puisse échanger et participer avec toi.
Bien au contraire ! Nous autres professionnels du BIM avons pour objectif premier de croiser les methodes et les outils pour toujours mieux appréhender les collaborations futures.
Ma venue sur ce forum est motivée par ce point mais aussi et surtout suite à la demande d'Hexabim qui comme son nom l'indique traite du BIM au sens le plus large possible. Mon rôle ici est donc transversal.
Comme tout bon professionnel du BIM je viens ici personnellement pour lire et comprendre toujours mieux mes interlocuteurs.
Sur les forum Autodesk je me contente de lire. Sur les forums BIM tels qu'Hexabim le partage inter logiciels est au contraire l'objectif premier.
Enfin j'ai eu la chance de pratiquer Revit durant deux années mais n'oserais jamais me substituer à des experts tels que toi.
Parce que je suis ravis de lire ici les méthodes comparables d'un outil à un autre, je partage ici sur le même sujet afin d'améliorer l'expérience de cette plateforme généraliste du BIM.
Nous gagnons tous à partager que l'on en aie consience ou pas.
Belle journée,
Christophe Fortineau
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 9
Bonjour,

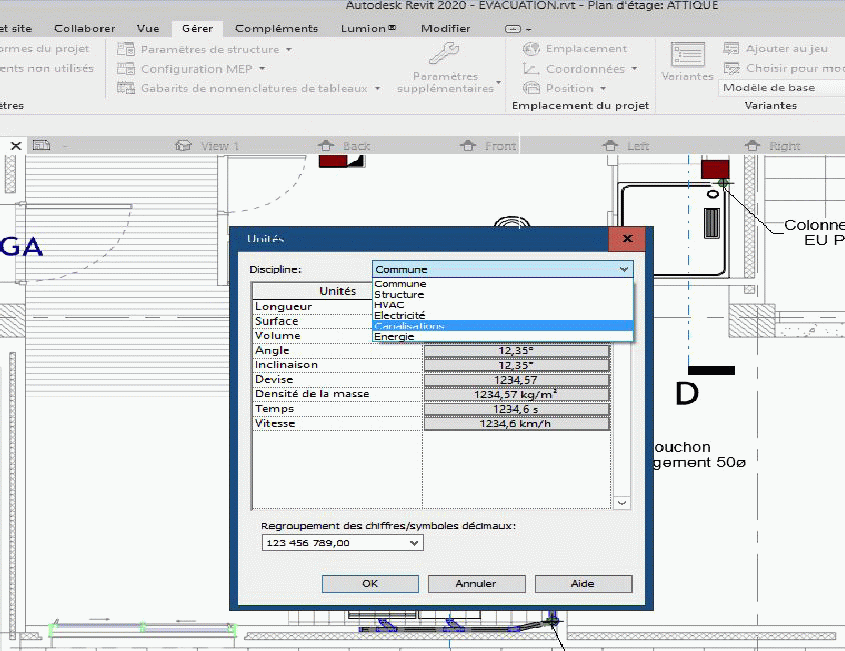

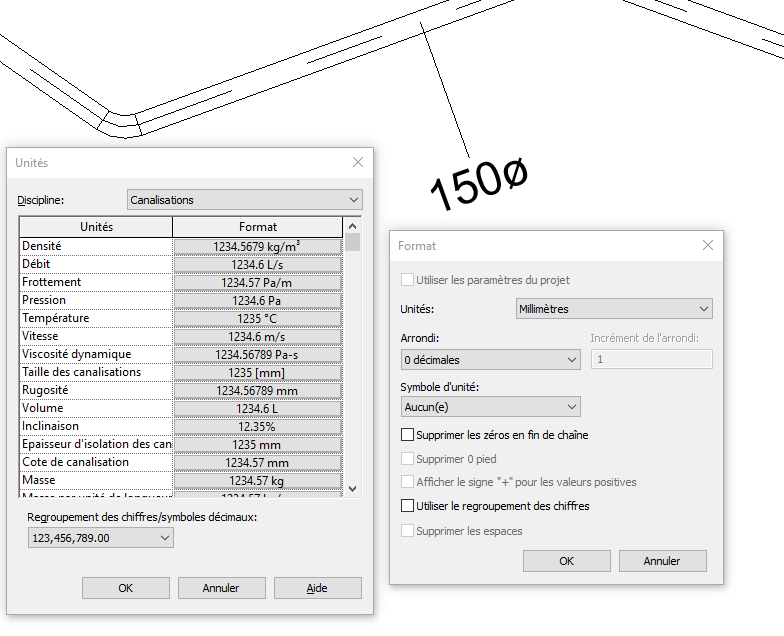

En ne mettant aucun symbole d'unité dans la taille des canalisations le mm disparaît automatiquement sans toucher à l'étiquette de base...
Tout simplement ! Non ?
En ne mettant aucun symbole d'unité dans la taille des canalisations le mm disparaît automatiquement sans toucher à l'étiquette de base...
Tout simplement ! Non ?
Pièces jointes
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 10
Oui si on utilise le paramètre diamètre. Si on utilise le paramètre taille de canalisation cela ne fonctionne pas.
Problème résolu. Merci pour vos commentaires.
Problème résolu. Merci pour vos commentaires.
- il y a plus d'un mois
- B.A.-BA et premiers pas
- # 11

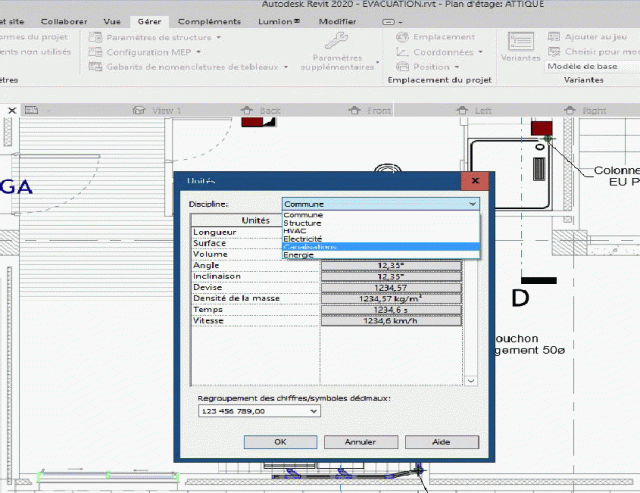

Sur l'exemple joint ci dessus j'ai enlevé le symbole d'unité de la taille des canalisations dans le projet, je n'ai pas modifié l'étiquette de base de Revit.
