Grue télescopique paramétrique
Bonjour,
J’utilise beaucoup les familles paramétriques pour mes objets dans le cadre de plans d’installation de chantier sous Revit.
Je voudrais créer une grue automotrice paramétrique et pour ce faire je voudrais jouer sur 3 paramètres :
- La longueur de la Flèche
- L’angle de la flèche dans le plan vertical
- L’angle de l’embase de la cabine qui entraîne la flèche dans le plan horizontal.
Or si le paramétrage d’un objet grue à tour a très bien fonctionné avec des plans de référence car il ne fait pas intervenir d’angle (juste la hauteur du fut et le rayon de la flèche), là c’est une autre histoire car je fais intervenir 2 angles.
Bien sur les plans de construction ne fonctionnent pas mais même en utilisant des lignes de références, je n’y arrive pas.
J’arrive à accrocher la flèche sur 2 paramètres : son angle vertical et sa longueur, mais impossible de l’entrainer avec l’angle horizontal…
Auriez vous une solution à me proposer ?

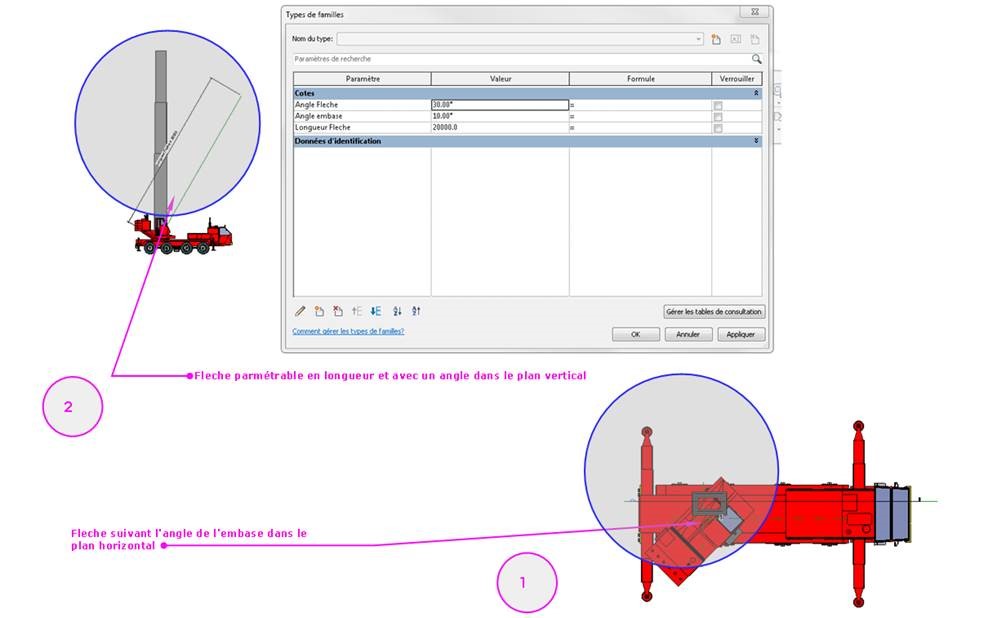

Je vous laisse ci-dessous un croquis explicatif.
Très bonne journée
J’utilise beaucoup les familles paramétriques pour mes objets dans le cadre de plans d’installation de chantier sous Revit.
Je voudrais créer une grue automotrice paramétrique et pour ce faire je voudrais jouer sur 3 paramètres :
- La longueur de la Flèche
- L’angle de la flèche dans le plan vertical
- L’angle de l’embase de la cabine qui entraîne la flèche dans le plan horizontal.
Or si le paramétrage d’un objet grue à tour a très bien fonctionné avec des plans de référence car il ne fait pas intervenir d’angle (juste la hauteur du fut et le rayon de la flèche), là c’est une autre histoire car je fais intervenir 2 angles.
Bien sur les plans de construction ne fonctionnent pas mais même en utilisant des lignes de références, je n’y arrive pas.
J’arrive à accrocher la flèche sur 2 paramètres : son angle vertical et sa longueur, mais impossible de l’entrainer avec l’angle horizontal…
Auriez vous une solution à me proposer ?
Je vous laisse ci-dessous un croquis explicatif.
Très bonne journée
0
Bonjour,
Voici une piste pour vos recherche : https://www.autodesk.com/autodesk-university/class/More-Families-Motion-New-and-Exciting-Methods-Make-Your-Revit-Families-Move-2016
C'est une méthode qui fonctionne encore très bien sous Revit 2019. Pour faire cela il faut aller dans le module de volume conceptuel (du moins pour l'assemblage).
Cordialement,
Raphaël
Voici une piste pour vos recherche : https://www.autodesk.com/autodesk-university/class/More-Families-Motion-New-and-Exciting-Methods-Make-Your-Revit-Families-Move-2016
C'est une méthode qui fonctionne encore très bien sous Revit 2019. Pour faire cela il faut aller dans le module de volume conceptuel (du moins pour l'assemblage).
Cordialement,
Raphaël
Salut,
Pour la gestion des angles tu dois utiliser comme tu le dis des lignes de référence et non des plans. Il te suffit en plan une ligne de ref et un angle et verticalement une ligne de ref qui est sur la première ligne de ref !
En effet une ligne de ref c'est 4 plans de ref ;-)
Pour la gestion des angles tu dois utiliser comme tu le dis des lignes de référence et non des plans. Il te suffit en plan une ligne de ref et un angle et verticalement une ligne de ref qui est sur la première ligne de ref !
En effet une ligne de ref c'est 4 plans de ref ;-)
Bonjour Raphaël,
Merci pour ce lien et cette vidéo très intéressante.
Grâce à elle j'ai trouvé des idées qui m'ont permis de résoudre mon problème.
En effet, il m'a été impossible de relier des objets à des lignes de références (ou alors j'ai loupé quelque chose) alors que relier ces objets en passant par une extrusion ou une révolution pour les faire translater ou tourner ça a marché.
Merci encore pour tes bons conseils
Merci pour ce lien et cette vidéo très intéressante.
Grâce à elle j'ai trouvé des idées qui m'ont permis de résoudre mon problème.
En effet, il m'a été impossible de relier des objets à des lignes de références (ou alors j'ai loupé quelque chose) alors que relier ces objets en passant par une extrusion ou une révolution pour les faire translater ou tourner ça a marché.
Merci encore pour tes bons conseils
Bonjour Michaël,
Oui j'ai essayé bien des fois de travailler avec des lignes de références, ce que j'écris dans mon 1er post, mais impossible de les accrocher correctement l'une sur l'autre et de rendre la ligne de référence avec l'angle vertical solidaire de celle qui tourne dans le plan horizontal.
Dès que je change le paramètre de l'angle horizontal, la ligne de référence avec l'angle vertical ne suit pas alors que je les ai théoriquement accrochées l'une sur l'autre...
Par ailleurs je n'arrive pas par la suite à accrocher la face d'une famille imbriquée (qui correspond par exemple à la représentation graphique de la flèche) à cette ligne de référence.
Bref j'ai galéré longtemps avec les lignes de références mais sans y arriver.
Oui j'ai essayé bien des fois de travailler avec des lignes de références, ce que j'écris dans mon 1er post, mais impossible de les accrocher correctement l'une sur l'autre et de rendre la ligne de référence avec l'angle vertical solidaire de celle qui tourne dans le plan horizontal.
Dès que je change le paramètre de l'angle horizontal, la ligne de référence avec l'angle vertical ne suit pas alors que je les ai théoriquement accrochées l'une sur l'autre...
Par ailleurs je n'arrive pas par la suite à accrocher la face d'une famille imbriquée (qui correspond par exemple à la représentation graphique de la flèche) à cette ligne de référence.
Bref j'ai galéré longtemps avec les lignes de références mais sans y arriver.
Bonjour Michaël,
Tout cela j'ai déjà essayé de le faire...
J'ai bien sûr selectionné le plan vertical de la ligne de référence qui tourne dans le plan pour dessiner la seconde et la lier à la 1ere...mais quand je change le paramètre angulaire, la ligne de ref dans le plan vertical ne tourne pas avec l'autre.

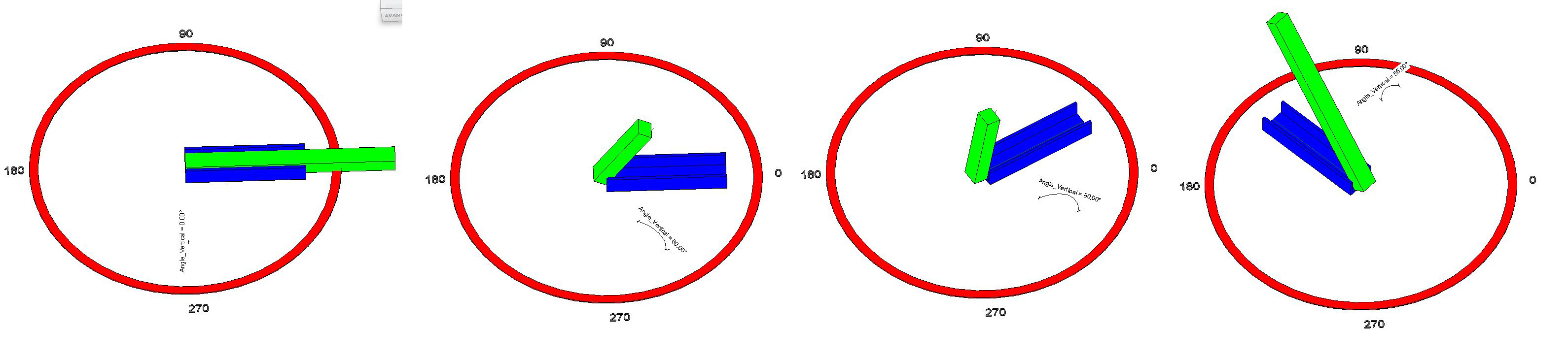

Es tu sûr que dans le jpg que tu m'a fais passer cela fonctionne bien, c'est à dire que quand tu mets un paramètre angulaire sur le plan horizontal, le plan vertical de la ligne qui a un paramètre angulaire vertical tourne du même angle ?
Sinon ne te bile pas, j'ai trouvé la feinte avec la vidéo de Raphaël.
Merci pour tout
Tout cela j'ai déjà essayé de le faire...
J'ai bien sûr selectionné le plan vertical de la ligne de référence qui tourne dans le plan pour dessiner la seconde et la lier à la 1ere...mais quand je change le paramètre angulaire, la ligne de ref dans le plan vertical ne tourne pas avec l'autre.
Es tu sûr que dans le jpg que tu m'a fais passer cela fonctionne bien, c'est à dire que quand tu mets un paramètre angulaire sur le plan horizontal, le plan vertical de la ligne qui a un paramètre angulaire vertical tourne du même angle ?
Sinon ne te bile pas, j'ai trouvé la feinte avec la vidéo de Raphaël.
Merci pour tout
Salut Michaël,

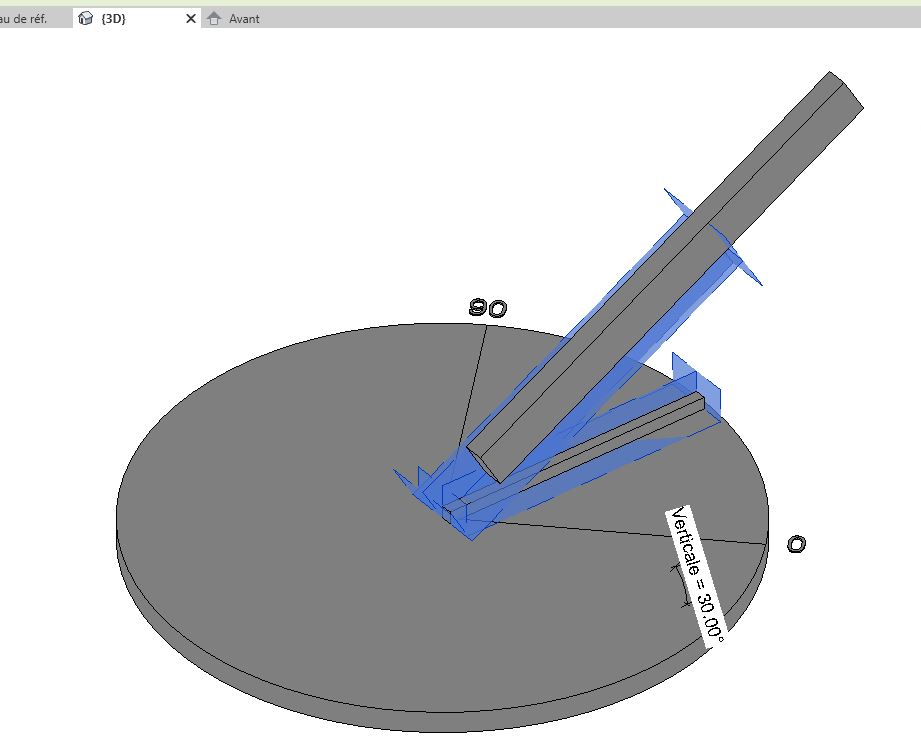

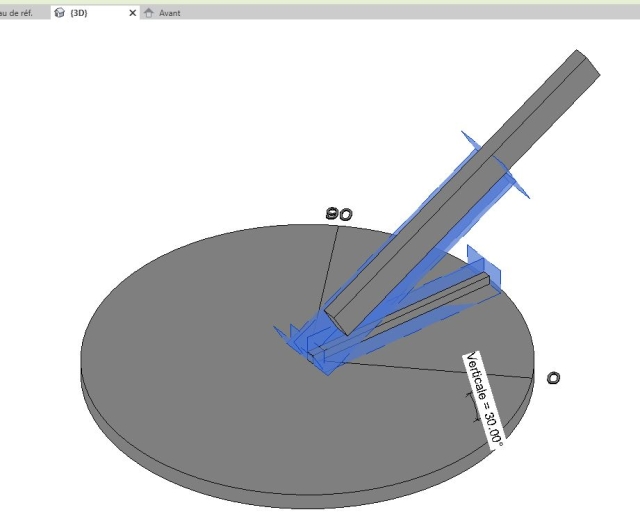

Ah oui là d'après ton jpg y a pas photo ca marche !
En revanche je ne comprends pas bien, je n'arrive pas à ouvrir le fichier revit.
J'ai revit 2020 et j'ai un message qui me dit que le fichier est enregistré dans une version ultérieure de rvt. Pourtant il me demande une mise à jour du modele au départ.
Dommage car j'aimerais bien comprendre comment tu as fait en lisant le fichier...
Ah oui là d'après ton jpg y a pas photo ca marche !
En revanche je ne comprends pas bien, je n'arrive pas à ouvrir le fichier revit.
J'ai revit 2020 et j'ai un message qui me dit que le fichier est enregistré dans une version ultérieure de rvt. Pourtant il me demande une mise à jour du modele au départ.
Dommage car j'aimerais bien comprendre comment tu as fait en lisant le fichier...
Bonjour,
Michael corrige moi si je me trompe !!

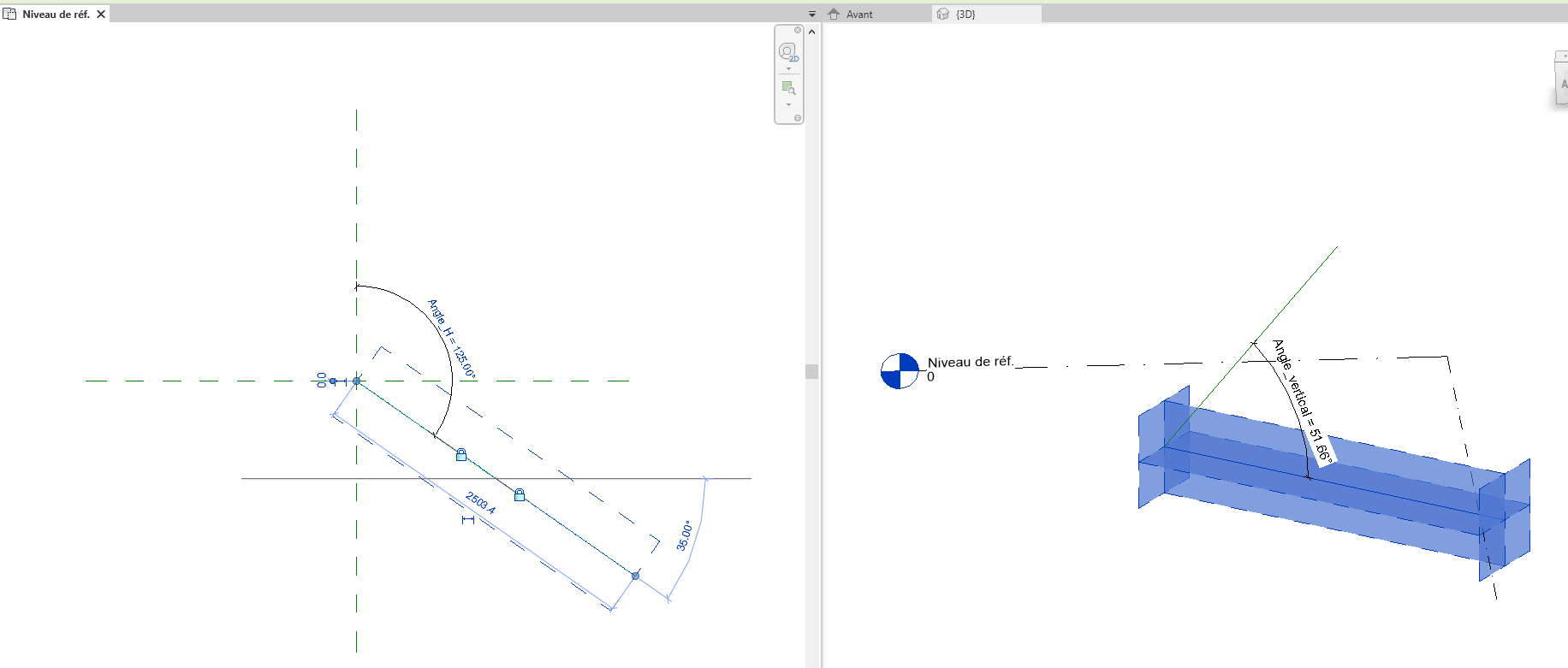

Créer la ligne horizontale, ajouter le paramètre d'angle.
Il faut utiliser le plan de construction vertical de ligne de référence horizontale pour créer la deuxième ligne référence (verticale)
https://help.autodesk.com/view/RVT/2021/FRA/?guid=GUID-3426ADE0-6B76-4453-87EF-653DAE6BCBEC
Ensuite il faut verrouiller l'extrémité de la ligne verticale (avec la commande aligner et la touche tabulation on peut sélectionner les points d'extrémités des lignes)
Ajouter une cote d'angle en vue 3D entre les deux ligne (paramètre d'angle vertical)
La ligne verticale étant associée au plan de construction de la ligne horizontale, elle tourne en même temps que cette dernière !
Michael corrige moi si je me trompe !!

Créer la ligne horizontale, ajouter le paramètre d'angle.
Il faut utiliser le plan de construction vertical de ligne de référence horizontale pour créer la deuxième ligne référence (verticale)
https://help.autodesk.com/view/RVT/2021/FRA/?guid=GUID-3426ADE0-6B76-4453-87EF-653DAE6BCBEC
Ensuite il faut verrouiller l'extrémité de la ligne verticale (avec la commande aligner et la touche tabulation on peut sélectionner les points d'extrémités des lignes)
Ajouter une cote d'angle en vue 3D entre les deux ligne (paramètre d'angle vertical)
La ligne verticale étant associée au plan de construction de la ligne horizontale, elle tourne en même temps que cette dernière !
