Hauteur sous Plafond / Dynamo

MN Martial nouzille
21 mai 2019
5.82K
1
bonjour à toutes et tous,

je souhaiterais afficher de façon automatique la valeur HsP dans mes locaux.

ma démarche serait la suivante:
_1/ ensemble de pièces.
_2/ récupération des paramètres Nom, N° , Niveau.
_3/ localisation des pièces.

voilà cette chaîne est faite. maintenant je pense que dans REVIT je dois créer un étiquette type étiquette de surface pour la valeur HsP la renseigne automatiquement.
maintenant où je pêche c'est pour créer la chaîne qui va me permettre de le faire.

quelqu'un parmi vous aurait un tuyau à me fournir?

par avance merci .

Photos

hxrel-u

Morphé
Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
ACIMUS
Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
GRAITEC Steel
Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
ZWCAD
Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
ModelPort
Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
RVTConvert
Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
Autodesk Informed Design
Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.
TC-CVC
Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
ArchiFrame
Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
AutoCAD
Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
TopSolid'Steel
Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
STEP Tools
Gamme de bibliothèques logicielles pour l'intégration, la conversion, le maillage et la visualisation de modèles IFC et STEP, destinée aux développeurs et intégrateurs de systèmes BIM et CAO.
PIComposer Basic Edition
Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
GSA
Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
ggRhinoIFC
Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
ggRevitIFC
Plugin pour Revit facilitant l'import, l'export et la manipulation de données IFC, permettant notamment la mise à jour itérative de modèles et la gestion fine des propriétés et identifiants GUID.
FreeCAD
Application de modélisation 3D paramétrique open source dédiée à la conception technique, au BIM et à la fabrication, permettant de gérer des projets complexes via des ateliers spécialisés.
BIMQ
Plateforme de gestion des exigences d'information BIM permettant de structurer des catalogues réutilisables, de générer des modèles logiciels et de définir des règles de contrôle pour les projets.
ArcGIS Pro
Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Guerrilla Ops
Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
TrussLab
Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Resolving
Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
SmartRouting
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.

hxrel-t

nVibe
Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Reiner AI
Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Gradon
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
ARES Neo
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Conduit AEC
Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Forma Construction Connect
Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Volve
Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
PIComposer Basic Edition
Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...

Solutions citées

Dynamo
Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

MN Martial nouzille
·
bonjour,
merci à tous pour vos réponses. je vais étudier tout cela avec le plus grand intérêt.
encore merci bien cordialement.
HA Hamel Alain
·
Bonjour,

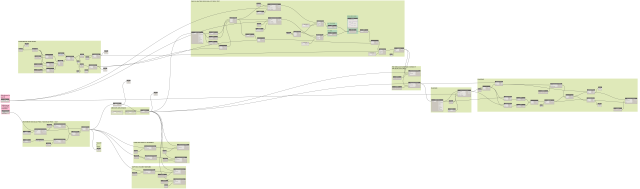

Vous pouvez vous inspirer du script suivant. Le principe est d'avoir une vue 3D avec uniquement les sol, toit et plafond.
Un pointeur va mesurer la distance au milieu de la pièce du sol au plafond.
Ensuite enregistre la valeur dans un paramétré partagé.
Le principe vient du forum Dynamo.
JM Julien MERLIN
·
Bonjour,

Avant tout, une précision s'impose sur le tutoriel d'Aplicit, par rapport aux propos de Julien Merlin. La méthode décrite dans ce tutoriel ne peut pas être adaptée aux pièces seules car elle utilise simultanément la fonction Pièce et la fonction Espace.

Dans les faits, la fonction Pièce est utilisée pour afficher les informations de la pièce (N°, Surface, etc.). La fonction Espace est utilisée pour calculer et retourner dans une Etiquette d'espace la valeur HSP.

Cette solution ne permet donc pas d'afficher les informations des pièces ET leur(s) HSP dans une seule et unique étiquette (cf. la toute dernière capture d'écran du tutoriel, qui présente bien 3 étiquettes distinctes).

De plus, la présence d'espaces dans le modèle peut entrainer des incohérences du modèle si votre maquette doit servir à un thermicien. Le découpage des espaces à l'aide de la commande Séparateur d'espace peut amener à une mauvaise définition des espaces nécessaires aux dimensionnements des lots techniques ou à la complexification de la synthèse des lots. Il faut donc bien faire attention aux paramètres d'export si la maquette est exportée en IFC par exemple, ou aux informations transmises dans le format RVT si la maquette est transmise dans son format natif.

Depuis les fonctions de base de Revit, nous pouvons donc envisager au moins trois méthodes, qui présentent toutes leurs avantages et leurs inconvénients. il appartient à chacun de mesurer quelle solution est la plus adaptée suivant ses besoins, ses contraintes et en tenant compte du flux de travail défini, dans le cadre d'un travail collaboratif et d'une vision "BIM" du projet.


Méthode 1 : Etiquette de pièce + étiquette d'espace

C'est la solution présentée par le tutoriel d'Aplicit.

Les points + :
- Conservation des informations réelles des pièces
- Intégration de l'information de la HSP directement dans l'étiquette d'espace

Les points - :
- Création d'espaces qui ne correspondent pas nécessairement au découpage réel du projet
- Obligation de créer un espace pour chaque HSP différente (même si en pratique c'est le même espace)
- Obligation de placer deux étiquettes sur les plans
- Risque de confusion avec les données des modèles des lots techniques
- Fausse les quantitatifs et la base de données finale
- Ne fonctionne pas pour des plafonds/sols inclinés


Méthode 2 : Etiquette de pièce

Cette solution est une dérivée de la solution 1. Tous les espaces créés dans le projet suivant le tutoriel de la méthode 1 sont remplacés par des pièces. la première étape qui consiste à créer une pièce est donc supprimée, et une pièce est créée à chaque variation de HSP ou de local fermé par des murs/séparateur de pièce.

Les points + :
- Intégration de l'information de la HSP directement dans l'étiquette de pièce.
- Ne crée par inutilement des objets dont le but premier n'est pas la HSP (pas de création d'espaces techniques)

Les points - :
- Création de pièces qui ne correspondent pas au découpage réel du projet (obligation de placer des séparateurs de pièces dès que la HSP varie)
- Fausse les surfaces et périmètres des pièces, leur numéro etc.
- Ne fonctionne pas pour des plafonds/sols inclinés


Méthode 3 : Etiquette de pièce + étiquette de plafond

Cette méthode consiste à créer les pièces réelles du projet et les plafonds associés. Dans un second temps, il faut paramétrer la plage de vue ou définir le niveau en fond de plan des vues type Plan d'étage de sorte à voir le faux-plafond. Enfin, il faut étiqueter indépendamment les pièces et les plafonds.
Il est possible de modifier les paramètres d'affichage afin de ne voir que le contour du plafond.

Les points + :
- Conservation des informations réelles des pièces
- Ne crée par inutilement des objets dont le but premier n'est pas la HSP (pas de création d'espaces techniques)

Les points - :
- Obligation de placer deux étiquettes sur les plans
- Obligation de créer un niveau pour chaque sol fini (sinon, la HSP n'est pas correcte si le sol fini d'une pièce n'est pas aligné sur son niveau associé)
- Ne fonctionne pas pour des plafonds/sols inclinés


Méthode 4 : Dynamo/script/programmation

Une dernière solution, évoquée dans le titre du sujet, serait de passer par un développement dédié qui permette de retourner dans une étiquette de pièce la hauteur réelle suivant la zone de la pièce, lorsque la pièce contient plusieurs plafonds à différentes altimétries.

Comme je ne connais rien à Dynamo et très peu de chose dans d'autres langages, je ne sais pas dans quelle mesure cette solution est envisageable.


Merci d'avoir rajouté ses propos qui me semblaient implicite pour ma part étant dans le domaine de l'architecture.
FB François Bastier
·
Bonjour,

Avant tout, une précision s'impose sur le tutoriel d'Aplicit, par rapport aux propos de Julien Merlin. La méthode décrite dans ce tutoriel ne peut pas être adaptée aux pièces seules car elle utilise simultanément la fonction Pièce et la fonction Espace.

Dans les faits, la fonction Pièce est utilisée pour afficher les informations de la pièce (N°, Surface, etc.). La fonction Espace est utilisée pour calculer et retourner dans une Etiquette d'espace la valeur HSP.

Cette solution ne permet donc pas d'afficher les informations des pièces ET leur(s) HSP dans une seule et unique étiquette (cf. la toute dernière capture d'écran du tutoriel, qui présente bien 3 étiquettes distinctes).

De plus, la présence d'espaces dans le modèle peut entrainer des incohérences du modèle si votre maquette doit servir à un thermicien. Le découpage des espaces à l'aide de la commande Séparateur d'espace peut amener à une mauvaise définition des espaces nécessaires aux dimensionnements des lots techniques ou à la complexification de la synthèse des lots. Il faut donc bien faire attention aux paramètres d'export si la maquette est exportée en IFC par exemple, ou aux informations transmises dans le format RVT si la maquette est transmise dans son format natif.

Depuis les fonctions de base de Revit, nous pouvons donc envisager au moins trois méthodes, qui présentent toutes leurs avantages et leurs inconvénients. il appartient à chacun de mesurer quelle solution est la plus adaptée suivant ses besoins, ses contraintes et en tenant compte du flux de travail défini, dans le cadre d'un travail collaboratif et d'une vision "BIM" du projet.


Méthode 1 : Etiquette de pièce + étiquette d'espace

C'est la solution présentée par le tutoriel d'Aplicit.

Les points + :
- Conservation des informations réelles des pièces
- Intégration de l'information de la HSP directement dans l'étiquette d'espace

Les points - :
- Création d'espaces qui ne correspondent pas nécessairement au découpage réel du projet
- Obligation de créer un espace pour chaque HSP différente (même si en pratique c'est le même espace)
- Obligation de placer deux étiquettes sur les plans
- Risque de confusion avec les données des modèles des lots techniques
- Fausse les quantitatifs et la base de données finale
- Ne fonctionne pas pour des plafonds/sols inclinés


Méthode 2 : Etiquette de pièce

Cette solution est une dérivée de la solution 1. Tous les espaces créés dans le projet suivant le tutoriel de la méthode 1 sont remplacés par des pièces. la première étape qui consiste à créer une pièce est donc supprimée, et une pièce est créée à chaque variation de HSP ou de local fermé par des murs/séparateur de pièce.

Les points + :
- Intégration de l'information de la HSP directement dans l'étiquette de pièce.
- Ne crée par inutilement des objets dont le but premier n'est pas la HSP (pas de création d'espaces techniques)

Les points - :
- Création de pièces qui ne correspondent pas au découpage réel du projet (obligation de placer des séparateurs de pièces dès que la HSP varie)
- Fausse les surfaces et périmètres des pièces, leur numéro etc.
- Ne fonctionne pas pour des plafonds/sols inclinés


Méthode 3 : Etiquette de pièce + étiquette de plafond

Cette méthode consiste à créer les pièces réelles du projet et les plafonds associés. Dans un second temps, il faut paramétrer la plage de vue ou définir le niveau en fond de plan des vues type Plan d'étage de sorte à voir le faux-plafond. Enfin, il faut étiqueter indépendamment les pièces et les plafonds.
Il est possible de modifier les paramètres d'affichage afin de ne voir que le contour du plafond.

Les points + :
- Conservation des informations réelles des pièces
- Ne crée par inutilement des objets dont le but premier n'est pas la HSP (pas de création d'espaces techniques)

Les points - :
- Obligation de placer deux étiquettes sur les plans
- Obligation de créer un niveau pour chaque sol fini (sinon, la HSP n'est pas correcte si le sol fini d'une pièce n'est pas aligné sur son niveau associé)
- Ne fonctionne pas pour des plafonds/sols inclinés


Méthode 4 : Dynamo/script/programmation

Une dernière solution, évoquée dans le titre du sujet, serait de passer par un développement dédié qui permette de retourner dans une étiquette de pièce la hauteur réelle suivant la zone de la pièce, lorsque la pièce contient plusieurs plafonds à différentes altimétries.

Comme je ne connais rien à Dynamo et très peu de chose dans d'autres langages, je ne sais pas dans quelle mesure cette solution est envisageable.
MN Martial nouzille
·
merci encore Julien pour le lien. maintenant j'attend le retour de l'équipe afin de savoir si cela correspond à leur attente.
MN Martial nouzille
·
bonjour Julien,

je regarde ça et te fais un retour après.
JM Julien MERLIN
·
Bonjour Martial !

Pour faire mes HSP facilement j'integre la HSP dans mes étiquettes de pièce ce qui me permet de mesurer automatiquement les HSP des pièces !

Voici le tutoriel que j'ai utilisé pour les pièces (tuto consacré aux espaces mais tu peux faire la même chose avec les pièces !)

https://www.aplicit.com/hauteur-sous-plafond/

Cordialement.

Julien MERLIN
