bonjour à toutes et à tous;
je m’appelle Antoine, j'ai 21 ans et je suis actuellement en école d'ingénieurs en alternance dans une entreprise industrielle d'Amiens dans les hauts de France. Mon projet pour 3 ans est de créer une maquette numérique de l'usine, recensant ainsi l'ensemble des bâtiments et des installations allant des murs à l'ampoule, pour exagérer un peu.
Pour ce faire j'ai décidé d'utiliser le logiciel Revit. Jusqu’alors, cela nécessite uniquement des compétences de conception et bien prendre en main le logiciel me diriez-vous.
Mais une fois la modélisation terminée, j’aimerais que la maquette serve de DOE interactif pour faciliter la maintenance ou les travaux futurs. Concrètement, j'aimerais pouvoir fixer des fiches techniques, documents PDF ou documents constructeurs à des objets dans Revit de telle manière que lorsque je clique sur un objet, par exemple une table, le document où les informations liées à cet objet apparaissent. Le but étant, lorsqu'un technicien veut une information sur un objet, qu'il ne soit plus obligé d'aller chercher dans les archives papiers mais à la place un simple clique sur l'objet voulu dans la maquette.
Avez-vous déjà eu affaire à ce genre de projet ?
Avez-vous des solutions à me proposer pour fixer des donnés sur des objets dans la maquette ?
Merci par avance
je mets en lien, le moment exacte de la vidéo montrant peut-être plus explicitement de ce que j'attends.
Références
  1. https://youtu.be/pP5VQvAS538?t=121
Réponse acceptée Pending Moderation
0
Votes
Annuler
Salut Antoine
Chouette projet!

J'ai commencé moi aussi à regarder cette histoire de lier des fiches techniques pour un projet pro
J'en suis que en phase de documentation pour le moment et je n'ai rien appliqué.
Cependant je te conseille ce lien qui m'a permis d'y voir plus clair

https://www.hexabim.com/discussions/revit-integrer-une-fiche-technique-dans-un-objet
Vincent Van Hamme y donne des liens intéressants
Réponse acceptée Pending Moderation
0
Votes
Annuler
Merci Baptiste,
je vais regarder ça de plus prêt mais il me semble que son tutoriel est sur tekla. Je cherche la même chose mais sur Revit.
Merci tout de même :D
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,
Je pense que la stratégie n'est pas très bien adaptée au cas d'usage que tu veux appliquer.
Il me semble que devoir former le technicien sur Revit pour qu'il puisse consulter les objets, sachant que Revit n'est pas fait pour (navigation peu intuitive, assez lourde, ...) et que pour l'instant il est impossible d'intégrer des fichiers de documents (je pense au PDF notamment) , est fort ambitieux.
Je me tournerait plutôt vers la solution d'un viewer, beaucoup plus instinctif à utiliser pour qui a déjà eu un modèle 3D type Ikea dans les mains, sur PC ou tablette.
Avec un certain formatage, (utilisation de guillemets il me semble) Solibri (c'est le seul hors plateforme live avec abonnement payant) supporte les liens hypertexte.

Un IFC (issu de ton Revit par exemple) avec les liens formatés correctement + un dossier où les documents "2D" sont bien rangés et un formation de 1h pour le technicien à Solibri devraient largement faire l'affaire. (Et ca coute moins cher que de payer des packages Autodesk pendant des années pour utiliser 2% d'un seul des 20 logiciels achetés)

Edit :
Sinon je viens de tomber la dessus : https://www.youtube.com/watch?v=3SzMbDXGJPM . Pour 9 $ compatible avec 2017, 2018 et 2019.
Ca ne change pas mon avis.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Yorick,
concernant la formation Revit, je serai le seul à la faire et donc le seul à pouvoir modifier la maquette. l’intérêt pour les techniciens étant de pouvoir cliquer sur l'objet et d'obtenir la documentation. Je suis d'accord avec vous, les techniciens non pas à modifier la maquette mais juste à la consulter et donc l'achat d'une licence revivent pour moi afin de pouvoir modifier et d'un viewer seraient suffisants.
En cherchant la semaine dernière, j'ai vu que revit n'était pas capable de fixer des documents type PDF sur des objets mais seulement des liens hypertextes.

Donc deux questions,
peut-on créer une maquette sur Revit, l'exporter dans une viewer en format IFC et par la suite fixer des documentations sur différents objets à partir du viewer ?
Si oui, pouvez-vous me donner des exemples de Viewer répondant à ce problème ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,

Je viens de prendre connaissance de ton sujet et de tes dernières questions.

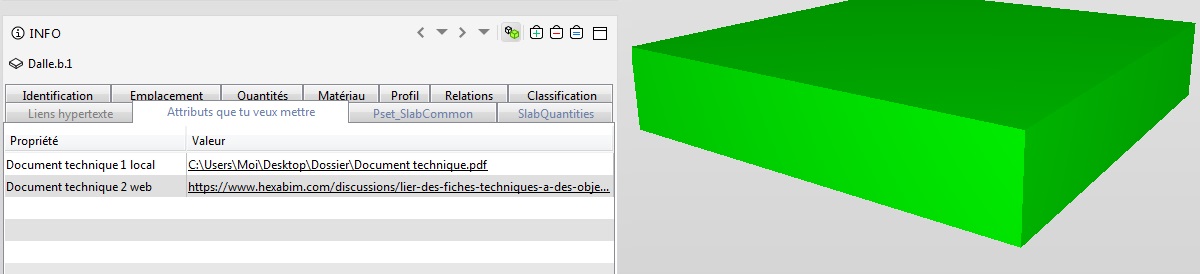

Tu peux modéliser ta maquette sur Revit en y insérant des liens hypertextes (des métadonnées), l'exporter en IFC puis l'ouvrir dans un viewer comme Solibri Model Viewer.

Les documentations ne sont reliées aux objets que par des liens locaux ou liens web.
Après quand tu as l'ifc, tu peux modifier les liens ou les champs directement dans ce dernier puisque l'ifc est un fichier texte.
Pièces jointes
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Alexandre,
la capture d'écran est prise sur Solibri ?
Donc les documents sont liés aux objets sur Solibri Model viewer ? Et non sur Revit
De ce fait, une fois la maquette numérisé sur Revit, on exporte l'ifc dans solibri et la on vient fixer des docs ou des liens au objets (mur,porte,radiateur,etc...)
Aucune manipulation spécifique est à effectuer sur Revit en particulier pour pouvoir fixer les docs par la suite sur Solibri ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
Oui, la capture d'écran vient de Solibri. Par contre Solibri Model Viewer (et non Checker) n'est qu'un viewer et ne sert qu'à visualiser. Comme son nom l'indique, ce n'est qu'une visionneuse.
Il me semble qu'aucune action n'est possible, tu ne peux pas rajouter de liens, de champs etc.

Les documents ne sont pas liés aux objets ni sur Solibri ni sur Revit.
L'ifc en question ne peut pas avoir de pdf intégrés. L'ifc comprend uniquement des liens qui sont "attachés" à tes objets qui pointent vers un fichier pdf sur un site web ou en local.

Tu peux modéliser une maquette, des objets, puis insérer des métadonnées (et donc des liens) dans Revit puis l'exporter en ifc.
Tu ne peux pas modifier les liens ni les champs via un viewer comme Solibri. Par contre, tu peux modifier les champs et les liens dans l'ifc en l'ouvrant dans un bloc note ou notepad sans repasser par Revit...

L'intérêt de cet ifc est que les techniciens n'ont pas à avoir Revit pour le visualiser, mais seulement un viewer gratuit.

Dans ton cas,
1) il te faut un logiciel pour modéliser ta maquette et tes objets avec les liens etc (par exemple Revit).
2) il te faut une visionneuse pour que les techniciens puissent y avoir accès (par exemple Solibri).
3) un dossier sur le réseau avec la documentation. Là où ton ifc va pointer pour pouvoir afficher la doc d'un objet

En espérant avoir répondu à tes questions !
Réponse acceptée Pending Moderation
0
Votes
Annuler
Donc concrètement:
- Je modélise ma maquette sur Revit.
- J'affecte à chaque objets des chemins locaux à des documents dans mes base de données internes.
- J'exporte la maquette en format IFC dans une visionneuse type solibri.
- Le technicien clique sur l'objet dans solibri je renvoyant directement vers le document affecté.

C'est bien ça ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
Oui c'est bien ça, la réponse d'Alexandre est ce que permet Revit. Exporter la maquette doit se faire dans un dossier comportant les fiches techniques pour ne pas rompre les liens.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Exact, comme sur l'image plus haut, tu pointes vers un pdf dans un dossier crée sur le réseau.
Dans ce cas, tu n'as pas besoin de fournir un dossier avec les docs à chaque technicien, mais seulement un ifc.
C'est donc moins lourd pour le technicien, et il y a moins de chance d'avoir une erreur de lecture sur le viewer.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,

Tu peux aussi lier des fiches techniques avec Navisworks Manage
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Sofiane,
Oui j'ai entendu parler de Navisworks, mais de ce que j'ai entendu Navisworks ne peux aller chercher que les informations liés sur internet via des liens http://...... par exemple et non en local. Est-ce vrai ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
C'est vrai.
Mais étant donnée qu'un projet BIM se travaille toujours sur plateforme, je met mes fiches technique dedans, et mes liens renvois sur les PDF de la plateforme.
J'y vois plus d'intérêt.
Après en effet si tu veux que tout soit dans ta maquette IFC. J'utilisais Tekla pour ça
Réponse acceptée Pending Moderation
0
Votes
Annuler
en faite, la particularité du projet c'est que tout doit ce faire en interne, politique de sécurisé extrêmement stricte. De ce fait, les PDF sont sur un serveur en local et j'ai besoin d'un viewer permettant d'aller les chercher sans passer par internet.
Avez-vous des viewer ou logiciel permettant de faire ça ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
Ah mais si c'est ça oui.
Navisworks te permet de le faire.

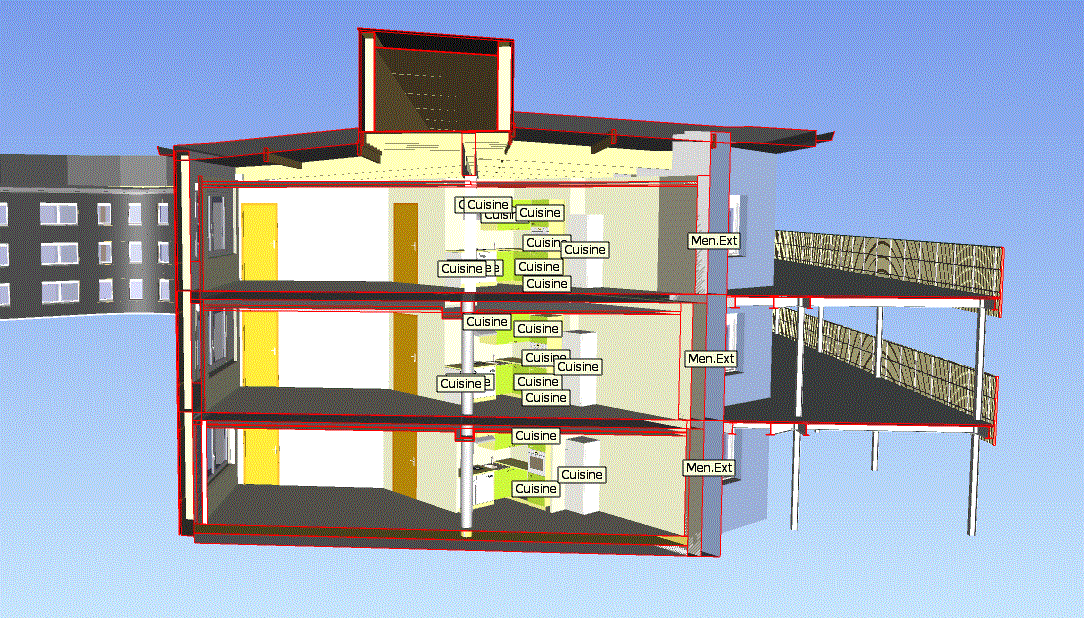

Par exemple dans ma pièce jointe, je fais une coupe dans mon bâtiment et je renseigne la fiche technique de l'ensemble cuisine. Lorsque je clique sur l'étiquette "cuisine" il me renvois sur le PDF stocké sur la plateforme.
Toi en l’occurrence, en lien tu mettras le PDF de ton serveur.
Mais prends garde, le lien doit être idéntique pour tous. Si ton serveur est caractérisé par le Disque (G) par exemple sur ton PC. Il faut qu'il en soit de même pour tous les utilisateurs.
Pièces jointes
Réponse acceptée Pending Moderation
0
Votes
Annuler
Donc il est possible de lier des objets d'une maquette Revit Architecture avec des PDF d'un serveur type Disque avec Naviswork ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
Je connais moins bien Naviswork, donc je ne peux pas faire de comparaison.
Mais de ce que je comprends, il y a une étiquette par objet qui pointe vers un unique pdf.
Est-ce qu'il est possible de lier plusieurs documents à un objet?

Au niveau de Solibri, tu peux mettre autant de liens que de docs que tu as par objet.
En clair, l'utilisateur clique sur l'objet, il y aura une liste avec les docs dispos.
En fonction du besoin, l'utilisateur clique et ça le redirige vers le document demandé.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Oui tu peux lier autant de fiches que tu le souhaites.
Tu peux soit afficher une étiquette comme je viens de montrer (avec un nom donc) ou une petite case hyperlien.
Au niveau de Solibri, je connais moins bien, je n'ai pas testé dessus.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Les 2 ont des similarités, il reste plus qu'à faire un bench voir ce qui marche le mieux en fonction de tes besoins/contraintes.
- Voir simplement s'il y a des pertes de données Revit-Solibri, Revit-Naviswork etc...
- Voir la facilité d'utilisation, lequel est le plus intuitif
- Voir la facilité de faire des mises à jour (important)
...
Réponse acceptée Pending Moderation
1
Votes
Annuler
Et en terme de coût également.
Solibri étant gratuit, Navisworks Manage est lui payant.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Les étiquettes sur Navisworks ne concernent que des annotations et non des documents PDF ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
C'est des boutons qui renvoient au PDF associé.
Réponse acceptée Pending Moderation
0
Votes
Annuler
tu l'as déjà fait ? as-tu des captures d'écrans à me montrer stp ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Sofiane,
Oui j'ai entendu parler de Navisworks, mais de ce que j'ai entendu Navisworks ne peux aller chercher que les informations liés sur internet via des liens http://...... par exemple et non en local. Est-ce vrai ?


Non, tu peux créer une version portable de ton DOE très simplement avec Navis. Il faut d'ailleurs toujours dans ton cas viser une version en lien relatif, a savoir que le fichier DOE doit lire les données dans le dossier ou il est situé et non sur un adressage, sinon ton travail de liaison sera perdu dès déplacement.

Solibri fonction aussi très bien avec du relatif ainsi que EVEbim (pour ce qui est des "liseuses";)... ...

Choisi avant tout ton soft de lecture pour déterminer ta conception de DOE.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Sébastien,
Concernant le logiciel de CAO j'ai choisi Revit et justement pour le Viewer je ne sais pas quoi prendre et qui peut me conseiller.
le but reste évidement que lorsque on clique sur un objet le pdf s'ouvre.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Tu veux utiliser l'IFC ou non ?

Et bien si tu veux rester avec Autodesk, tu modélises sous Revit, tu peux utiliser Navisworks manage pour générer un DOE consolidé assez simplement, visible sans formation particulière (1/2 journée) avec navisworks freedom et le tout en portable, à savoir transmissible via clefs USB et ou les liens marchent toujours très bien, tu peux aussi créer de l'URL absolu en plus du relatif pour générer une entrée sur plateforme d'accès site Web ou autre... La ou tes adresses te mèneront tu pourras aller... Puis si tu fais un peut d'excel t'arriveras à dynamiser ta base de donnée...

Par contre, donc ton DOE consolider serait une source de l'import en masse et non la GMAO ou GTB/GTC du bâtiment !!!

On ne parle que de générer de la données de sortie et pas d'insertion dynamique dans la maquette (rapport d'intervention, dashboard, pointage...)

Pour ça tu devras te rapprocher de FORGE qui permet de développer des visionneuse interactif... Si le sujet est de faire de la GMAO BIM ou GTB BIM, hypervision et tout... Tu pourrais piloter des automates avec Forge et une maquette... Mais ce n'est plus le même sujet ! Des solutions existent, des Startups posent des brevets... C'est de l'innovation et REVIT seul ne suffit plus.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour Antoine,
Si ton objectif est juste qu un technicien clique sur la fiche technique pour l ouvrir. Alors un viewer suffit, il suffit d avoir un serveur interne ou les placer sur l ordi et de faire attention que le chemin soit identique.
Le lien peut être dans l ifc ou non(ex naviswork
Tu peux sinon utiliser des outils exe ou d exploitation bim qui contiennent ce genre de fonctionnalité.
je te conseille également de créer des maquettes exploitation au lieu de doe.
Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour, discusions particulièrement intéressant pour faire de la gestion de patrimoine par exemple.

Quelq'un a t il en projet de créer ou alimenter ce genre de site :

https://www.appvizer.fr/magazine/construction/bim/processus-bim-et-logiciels-transforment-architecture

avec les conclusions de ce genre d'échanges tres constructifs sous forme de tableaux comme sur ce site :

https://www.getapp.com/collaboration-software/a/asana/compare/samepage-vs-trello-vs-wrike/

ou existe t il un site francais équivalant sur ce genre de sujet, avec des comparatifs technicofinaciers ?
Réponse acceptée Pending Moderation
0
Votes
Annuler
Salut,

Si tu modélises sur REVIT... Pourquoi ne pas mettre à dispo de tes techniciens un REVIT Viewer tout simplement.
Ils peuvent tout faire sauf enregistrer, exporter et imprimer....

GAëtan
