Bonjour à tous,
Je suis dessinateur projeteur béton armé indépendant.
je dois transformer une maquette archi en une maquette structure afin d'élaborer un DCE pour un de mes clients.
mon but est de récupérer mur porteur, poutre, poteau, plancher et balcons qui est déjà modéliser dans la maquette archi.

C'est une première pour moi.
J'ai trouvé ce tuto et j'aimerais avoir votre avis.

https://revit-memo.blogspot.com/2019/07/revit-2019transformer-une-maquette.html

De plus, mon client m'a transmis la maquette qui est en fait une copie du modèle central d'un projet partagé.
Est-ce dérangeant?
en ouvrant la maquette archi, j'ai ces deux fenêtres qui apparaissent:

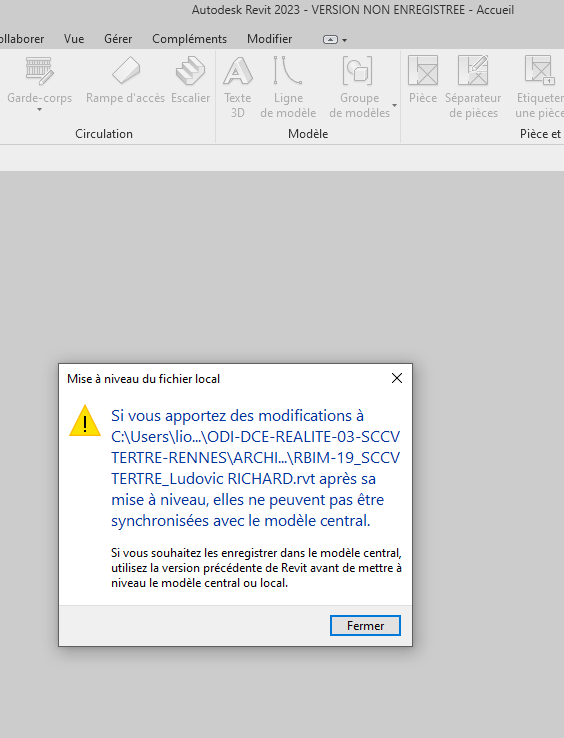

fenêtre 1.png

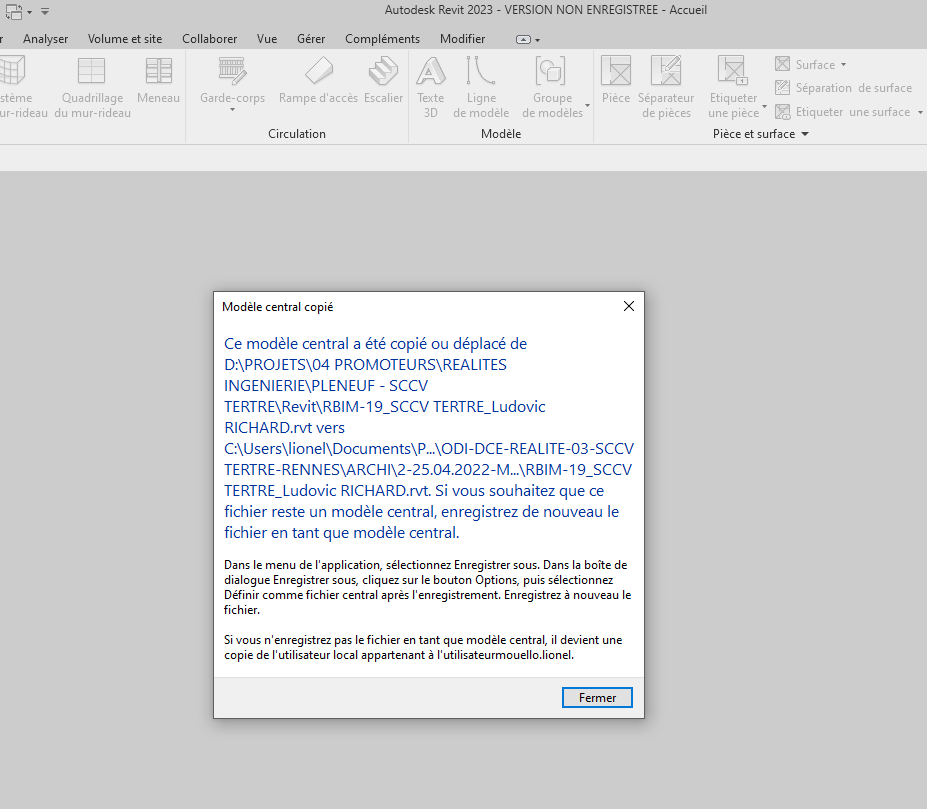

fenêtre 2.png

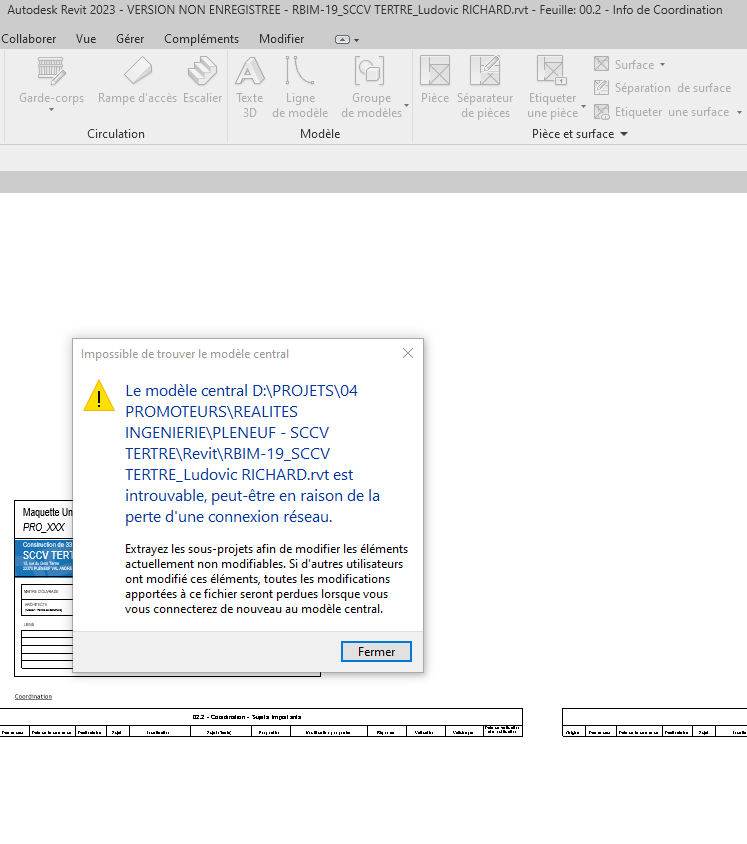

fenêtre 3.png

y a t-il un impact pour ma démarche?
Dois-je enregistrer la maquette archi sous un autre nom?
Je suis novice dans cette démarche.
Modéliser un projet a partir d'un DWG pas de problème, mais c'est une première.
Merci pour vos retour.
Bonne journée à tous.
il y a 2 semaines
·
#17451
0
Votes
Annuler
Bonjour Lionel,

Je connais très bien les maquettes de Réalités Ing. (Ancien de chez eux)

Chez Réalités, la méthode de travail est en maquette unique donc le service STR à déjà modéliser la structure et le service dessin vient la compléter.

ATTENTION ! Au sous-projet. Fait une copie et vérifie que chaque élément STR soit bien rangé. Bon courage ;)
il y a 2 semaines
·
#17452
0
Votes
Annuler
Bonjour Patrice, merci de ton retour.
Je ne pensais pas que tu aurais reconnu le projet.
Quand enregistre sous la maquette, je ne peux rien modifier.
C'est toujours refusé car il n'y a pas de connexions avec la maquette central.
il y a 2 semaines
·
#17453
0
Votes
Annuler
Oui, normal de pas pouvoir travailler dessus. Ta maquette n'est pas liée à la centrale. Ils doivent te fournir une maquette libre. Sinon, tu n'y arriveras pas. Attention, si tu tournes sous Revit LT pas de collaboration possible.

Au besoin contact moi.
il y a 2 semaines
·
#17454
0
Votes
Annuler
Je suis sur revit 2023.
Je dois mettre en forme les plans à partir de la maquette.
Je vais les contacter pour qu'il puisse me fournir une maquette libre et non une copie de la centrale.
Et pour la démarche d'extraire la la structure, le copier contrôler fonctionne très bien?
là dessus je suis novice.
il y a 2 semaines
·
#17455
0
Votes
Annuler
Quand tu parles qu'avec REVIT LT, il n'y a pas de collaboration possible, tu parles avec la maquette central?
Je peux récupérer la structure en étant sur Revit LT?
il y a 2 semaines
·
#17456
0
Votes
Annuler
Je suis sur revit 2023.
Attention !! Vérifie qu'il tourne aussi sous RVT 2023

Je dois mettre en forme les plans à partir de la maquette.
Oui Cela est assez simple. (Bon quand les éléments STR sont cochés et ranger correctement :D )

Je vais les contacter pour qu'il puisse me fournir une maquette libre et non une copie de la centrale.
Oui plus pratique.
il y a 2 semaines
·
#17457
0
Votes
Annuler
Quand tu parles qu'avec REVIT LT, il n'y a pas de collaboration possible, tu parles avec la maquette central?
Je peux récupérer la structure en étant sur Revit LT?


Oui pas de synchro possible avec la centrale et pas de gestion de sous-projet.

Oui, tu peux travailler sur la STR sous Revit LT et mettre en forme.
il y a 2 semaines
·
#17458
0
Votes
Annuler
Merci pour ton retour.
Je reviendrais quand j'aurais les bons éléments.
Et que tu me guides si cela ne te dérange pas.
Je vais potasser de mon coté.
Bonne journée ;)
il y a 2 semaines
·
#17459
0
Votes
Annuler
Merci pour ton retour.
Je reviendrais quand j'aurais les bons éléments.
Et que tu me guides si cela ne te dérange pas.
Je vais potasser de mon coté.
Bonne journée ;)


Avec plaisir et bonne mise en plan. Bonne journée.
il y a 2 semaines
·
#17462
0
Votes
Annuler
Me voilà de retour!
en fait j'ai ouvert la maquette en la détachant de la central tout simplement.
Du coup maintenant, je peux modifier à mon aise.
Donc pour récupérer la structure de la maquette archi, c'est de collaborer copier/contrôler?
Dois-je la lier à un autre modèle?
Et ensuite j'effectue la sélection dans les options pour ne choisir ce qui m'intéresse?
Est-ce sur la vue 3D que cela s'effectue ou bien à chaque niveau?
Merci pour ton retour
il y a 2 semaines
·
#17464
0
Votes
Annuler
Bonjour,

Je vous confirme que le problème que vous rencontriez avec le premier modèle archi est lié au fait que vous ouvriez un fichier local ou central dont vous n'aviez de toute façon pas les droits de modification.

Lorsque vous récupérez un fichier central, je vous invite à l'ouvrir en cochant la case "Détacher du modèle central" et à vérifier que tous les sous-projets sont ouverts. Une fois l'ouverture effective, ne conservez pas les sous-projets, sauf si vous avez expressément l'intention de les utiliser à votre compte.
Cela a pour effet de générer un projet complet, sans la contrainte de sous projet, donc sans la contrainte de droits de modification. Et comme vous travaillez avec une copie locale du fichier original envoyé par votre partenaire, conserver les sous-projets n'est pas une obligation.

Quant à récupérer les objets issus de la maquette archi, vous avez trois manières de procéder :
1. Le copier/coller standard, qui utilise le presse-papier de Revit (CTRL+C, CTRL+V)
2. La méthode décrite dans le blog Revit que vous donnez en lien dans votre premier message. C'est une méthode efficace et simple d'utilisation : insérer un lien Revit, le sélectionner, cliquer sur la fonction "Attacher Lien". Cette fonction est utile si vous souhaitez récupérer tous les objets de la maquette archi sans créer de lien entre la maquette archi et la vôtre.
3. La méthode du Copier/Contrôler, comme décrit dans la pièce jointe. Cette fonction est un poil plus complexe, mais permet de crer un lien bidirectionnel entre la maquette archi et la vôtre. Si l'archi modifie un mur et vous transmet une nouvelle version de son modèle, vous pourrez mettre à jour votre projet depuis ce lien très facilement. C'est donc un bon choix s'il est prévu qu'il y ait des modifs régulières de l'emplacement des éléments porteurs de la maquette archi.

Voici comment procéder, si vous souhaitez utiliser la fonction Copier/Contrôler (plus de détail en pièce jointe) :
1. Insérez la maquette archi dans votre projet vierge
2. Placez-vous sur une vue 3D. Ce n'est pas une obligation, mais la sélection de tous les objets du modèle sera plus facile et rapide. Vous pourrez sélectionner les murs, les poteaux, les sols et les niveaux depuis une seule vue. Une vue de type plan d'étage vous permettra de copier les quadrillages, si vous souhaitez les récupérer.
3. Utilisez la fonction Copier/contrôler pour récupérer les objets qui vous intéressent.

Attention : si vous copiez des murs d'une certaine épaisseur d'origine et les convertissez en murs d'une épaisseur différente, cela peut engendrer un décalage entre les murs de la maquette archi et les murs de votre maquette.
Pour éviter cela, optez plutôt pour l'option de copie "copier "l'original" et modifiez les murs copiés à posteriori.

Enfin, en ce qui concerne Revit LT, la situation est simple : cette version ne dispose d'aucune des fonctions de collaboration/coordination qui sont présentent dans la version complète (c'est aussi le cas pour les volumes conceptuels, les systèmes MEP et quelques autres fonctions).
il y a 2 semaines
·
#17465
0
Votes
Annuler
Eh bien, Lionel entre notre conversation téléphonique et les retours de François Bastier. Go pour la mise en plan. 👍

Et tu as de la chance ta maquette unique comme signalé est réalisé par un structureux. 😉Donc tu seras tranquille.

Bonne mise en plan et bon rendu.
il y a 5 jours
·
#17536
0
Votes
Annuler
Bonjour Patrice et François.
Désolé pour ma réponse tardive.
Merci pour vos précieuses réponses. Cela m' a bien aidé.
Bonne journée à vous.
