Comment trouver les meneaux d'angle dans Revit
FL
Francis L'Haridon
11 juin 2019
7073 0 2 0
Bonjour à tous
J'ai lu quelque part (mais je ne sais plus dans quel document), qu'il était possible d'utiliser 4 sortes de meneaux d'angle dans le cas des murs rideau. Est-ce que vous pourriez m'expliquer comment les retrouver dans Revit, la méthode à utiliser?
Merci
J'ai lu quelque part (mais je ne sais plus dans quel document), qu'il était possible d'utiliser 4 sortes de meneaux d'angle dans le cas des murs rideau. Est-ce que vous pourriez m'expliquer comment les retrouver dans Revit, la méthode à utiliser?
Merci
Images
Réponses
bonsoir,

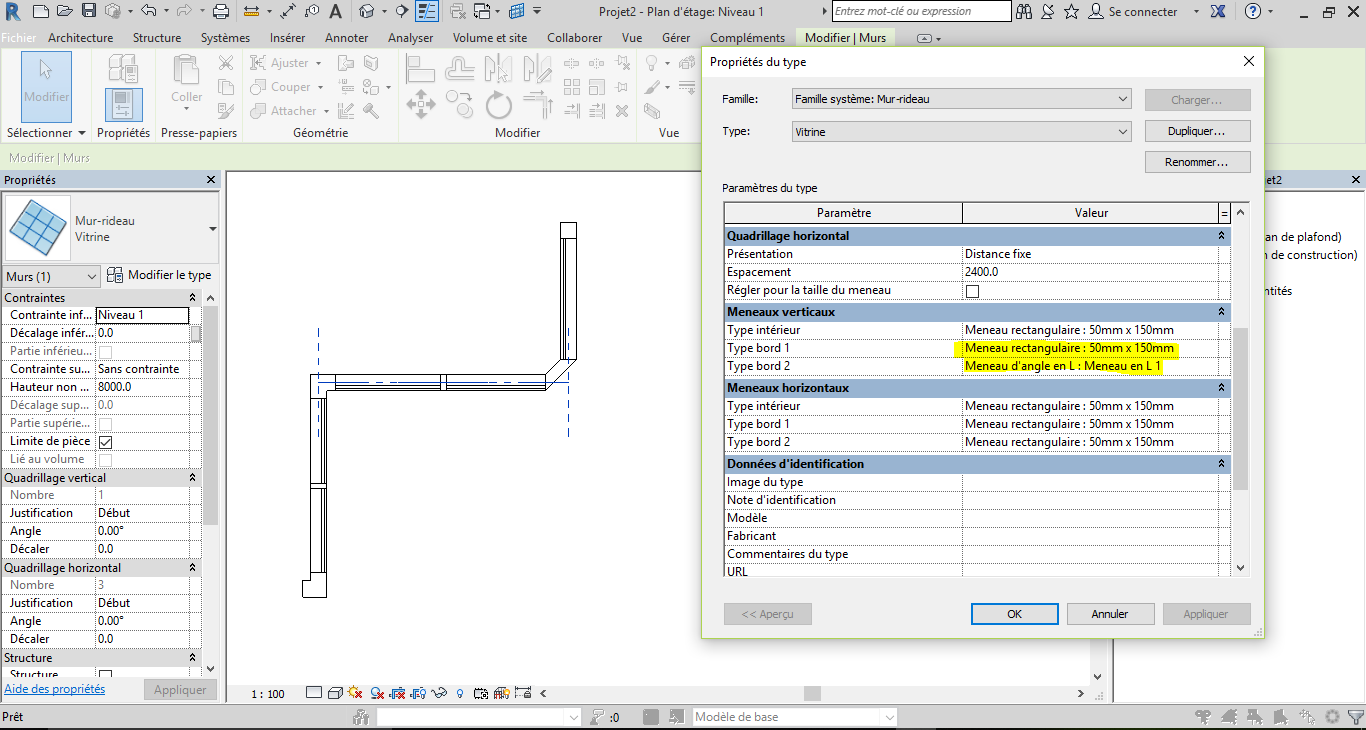

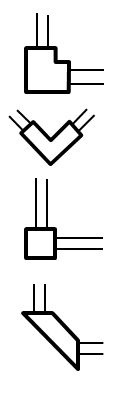

vous selectionnez votre mur rideau puis cliquez sur modifier le type en suite vous changer le type du meneau d'angle comme illustré sur l'image jointe y'en a 4types en V en L, carré et trapézoidal.
songer a dupliquer a chaque fois que vous utilisez un type different
vous selectionnez votre mur rideau puis cliquez sur modifier le type en suite vous changer le type du meneau d'angle comme illustré sur l'image jointe y'en a 4types en V en L, carré et trapézoidal.
songer a dupliquer a chaque fois que vous utilisez un type different
R.
Bonjour
Merci. Cela fonctionne bien.
Encore fallait-il deviner que type bord 1 correspond aux meneaux des extrémités libres, et type bord 2 aux angles. Revit, comme souvent, ne fait pas dans la traduction très précise. Dommage.
@ plus
Merci. Cela fonctionne bien.
Encore fallait-il deviner que type bord 1 correspond aux meneaux des extrémités libres, et type bord 2 aux angles. Revit, comme souvent, ne fait pas dans la traduction très précise. Dommage.
@ plus
FL
Bonjour à tous
Mon explication ci-dessus n'est pas correcte. Je corrige :
* Dans le cas des meneaux verticaux, le bord 1 correspond au bord gauche, le bord 2 au bord droit
* Dans celui des meneaux horizontaux, le bord 1 correspond au bord inférieur, le bord 2 au bord supérieur
le mur rideau étant vu de face.
Comme souvent, le vocabulaire dans Revit n'est pas très ergonomique. Pourtant, bord droit, bord gauche..., ce n'est pas très compliqué à écrire, cela ne prend pas trop de place à l'écran...
@ plus
Mon explication ci-dessus n'est pas correcte. Je corrige :
* Dans le cas des meneaux verticaux, le bord 1 correspond au bord gauche, le bord 2 au bord droit
* Dans celui des meneaux horizontaux, le bord 1 correspond au bord inférieur, le bord 2 au bord supérieur
le mur rideau étant vu de face.
Comme souvent, le vocabulaire dans Revit n'est pas très ergonomique. Pourtant, bord droit, bord gauche..., ce n'est pas très compliqué à écrire, cela ne prend pas trop de place à l'écran...
@ plus
