Méthodologie plan de coffrage Revit

MK Mohamed KHETTAB
25 avril 2018
13.46K
1
Bonjour à tous,

BIM Coordinateurs dans un bureau d'études structures, nous utilisons deux méthodes pour faire des plans de coffrages EXE, à savoir:

Méthode 1 : La superposition de deux vues (une de l'étage courant et la seconde avec les impacts supérieurs)

Méthode 2 : Tout sur une seul vue, mais en utilisant un système de filtre et de transparence pour faire apparaitre les impacts pour les différencier de l’étage courant.

Or je souhaiterais uniformiser tout ça afin que tous les plans aient le même visuel.

Ayant peu de recul avec la Méthode 2 mais étant celle que j’utilise, j’aurais souhaité avoir un regard extérieur.

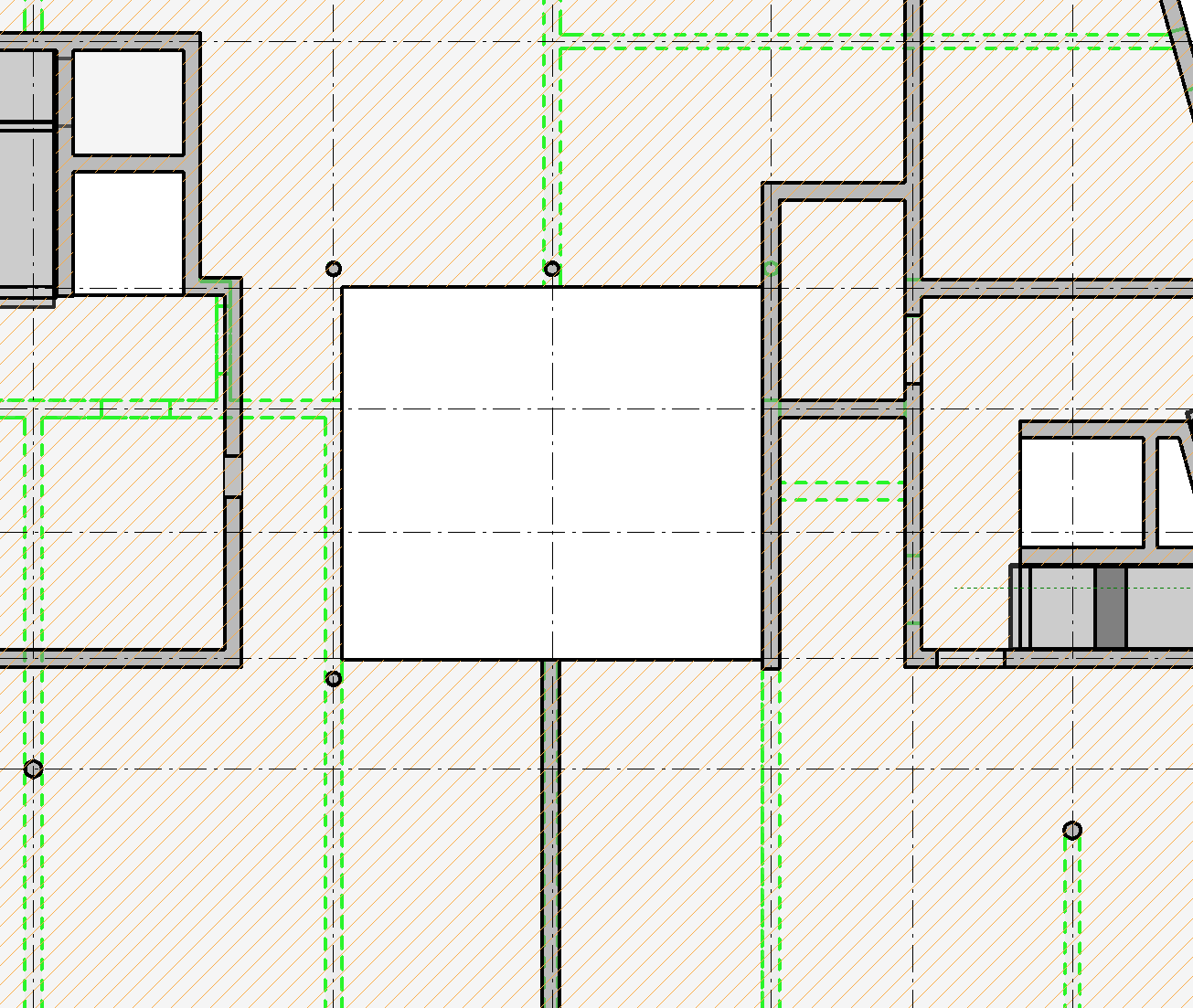

Photos

hxrel-u

Caneco Electrical
Logiciel de conception et de calcul d'installations électriques basse tension et photovoltaïques pour les projets de bâtiments et d'infrastructures.
Caneco BT
Logiciel de calcul et de dimensionnement des installations électriques basse tension destiné aux ingénieurs MEP et économistes de la construction.
Teleportation
Plateforme de space planning et d'aide à la décision immobilière, elle permet de réaliser des études capacitaires par simulation, de modifier des plans en 2D et 3D et de gérer...
Rred
Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
TrussLab
Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
APCSmart
Outil de gestion graphique du patrimoine bâti orienté exploitation et maintenance, reliant les plans et équipements à une GMAO pour le suivi des sites et des occupants.
APCKutch
Logiciel de métré permettant de transformer plans et maquettes en quantités et pièces écrites avec synchronisation directe vers les logiciels de devis.
Birdsview
Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Solvera
Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
RayCAD
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
GRAITEC Steel
Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
DECK
Plateforme de revue documentaire pour l’administration de chantier, dédiée au traitement croisé des cahiers des charges, des plans et des submittals afin de générer des constats sourcés et de tracer...
Geoniks
Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
ZWCAD
Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Gradon
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
ARES Neo
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Structural Bridge Design
Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
MEP Designer
Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Statut
Standard
Axogram
Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
Songeya
Logiciel de calcul de structures orienté modélisation 2D et 3D, analyse et vérification pour les ingénieurs structure et modeleurs BIM.
TC-BIM
Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
GstarBIM
Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Ploterr
Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
ArchiFrame
Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
Caneco BIM
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Guerrilla Ops
Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
Morphé
Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
new.family
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Prevue
Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Geopogo Claude to Revit Plugin
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
TrussLab
Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.

hxrel-t

StruxHub
Plateforme de centralisation des opérations de chantier pour la logistique, les livraisons, les formulaires et le suivi de planning à partir d'une carte de site géolocalisée.
Build with Archie
Agent de gestion de projet par IA destiné aux chantiers de rénovation résidentielle, permettant d'estimer les coûts et de suivre les budgets via WhatsApp et e-mail.
Holdpoint
Plateforme de contrôle de préparation à la mise sous tension d'actifs de chantier qui rattache résultats d'essais, fiches de contrôle et validations pour afficher leur statut de libération ou de...
Archipad
Application de suivi de chantier pour mobile et ordinateur permettant de préparer les visites, relever et localiser les observations sur plan, et diffuser les comptes rendus.
Suivichantier.com
Logiciel de gestion opérationnelle pour les TPE du bâtiment centralisant la planification, le suivi des heures, la rentabilité et la communication de chantier.
Helmate
Application de gestion de chantier et de suivi opérationnel centralisant le budget, les dépenses, les tâches et les fichiers avec un assistant conversationnel intégré.
Open Planner Studio
Logiciel de planification de chantier orienté Gantt ouvrant directement les fichiers Microsoft Project et Primavera P6 pour les enregistrer en IFC.
Arbel.ai
Outil de visualisation par IA qui analyse les relevés de drones de chantiers d'infrastructure pour identifier, localiser et suivre l'avancement des éléments construits.

Solutions citées

Dynamo
Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

DD Didier DUHEM
·
Peut-être trouverez vous les réponses à toutes ces questions grâce au module ADPACK V3 développé par la société PROGISCAD et qui encapsule de façon métier la notion d'étage, de matériaux, de numérotation et de représentation des éléments de structure, y compris les impacts.

Ci dessous un lien vers une série de 5 vidéos qui montrent les fonctionnalités d'ADPACK V3 en matière de plans de coffrage.

https://www.youtube.com/watch?v=GOzEltvE8j4
T Thomas
·
Salut,
Depuis toujours la méthode M1 (aprés avoir testé la M2)
Petite nuance toutefois :
Mes impacts ne sont pas des plancher hauts mais des vues en plans, cela me permet de placer mes portes et fenêtres mais aussi de visualiser les escaliers.


Bonjour à tous,

tout d'abord merci pour tous les conseils et renseignements que l'on peut trouver sur ce forum.

Mikael QUIJADA : lorsque vous dites "planchers haut", est-ce que cela correspond à "Plan de faux-plafond" ?

J'aurais également une autre question en lien avec le sujet : est-il possible de distinguer l'impact du niveau supérieur par une hachure différente selon qu'il s'agit de mur béton ou de mur en maçonnerie ?

Merci d'avance pour vos réponses.
DD Dominique DEBACKER
·
bonjour Michael,

combien plus bas que la dalle? Mais alors ca change en fonction de l'épaisseur de dalle?[/i]
je prends 15cm sous la dalle la plus épaisse

Et la transparence pourquoi
Pour voir les hachures appliquées aux éléments projetés (verticaux du niveau supérieur)

le type de ligne "au delà" se trouve sous "lignes" dans "catégorie de modèle" de ton gabarit de vue je le passe en ligne cachée.

Donc pour toutes les poutres, balcons, paliers trémies, etc qui seraient normalement en style de trait au-delà alors qu'il sont dans le Haut de l'étage courant, juste au dessus de la limite de vue?
Des filtres appliqués à mon gabarit de façon à les repasser en traits continus

une fois réglé ce n'est pas bien compliqué et ça s'adapte à la plupart des cas en MOE. Pour le niveau de détail que nécessite l'exé ça se discute.
CK christophe koroma
·
Bonjour

vous pouvez reprendre la méthode de superposition de plans dans la feuille. Il est difficile de répondre sur la méthode préconisé par Oliver Bayles de chez Autodesk si on ne sait pas de façon précise le rendu attendu qui correspondait à ce que vous faisiez sous AutoCAD.
Le problème vient du fait que les Américains pour lesquels le logiciel a été paramétré ne regarde pas vers le haut mais à partir du plancher haut vers le bas, le fond du coffrage. D'où la gymnastique que nous sommes obligé de faire pour adapter le logiciel à nos propres méthodes de travail.
MN Michael Nguyen
·
@ Dominique DEBACKER

Merci pour cette proposition que j'essaie de comprendre...
Quelques questions:
>Je règle le haut de ma plage de vue un peu plus bas que le dessous de ma dalle haute

combien plus bas que la dalle? Mais alors ca change en fonction de l'épaisseur de dalle?[/i]

>transparence des murs et et poteaux avec hachure d'impact pour "projection/surface"

Chez moi, certaines zones des murs de l'étage courant se hachurent alors...

Et la transparence pourquoi?

>un filtre avec motif de ligne "plein" pour les poutres, les balcons, les paliers, les trémies, les recharges (tout ce que je ne veux >pas voir dans le style "au delà";).

Donc pour toutes les poutres, balcons, paliers trémies, etc qui seraient normalement en style de trait au-delà alors qu'il sont dans le Haut de l'étage courant, juste au dessus de la limite de vue?

M1, M2 et Mix M1 et M2. Quelles complications pour faire des impacts simplement sur REVIT

Merci pour vos réponses (ou une coupe à la main pour bien comprendre).
Michaël
NF nada fontaine
·
Bonsoir,
La méthode 1 car ayant appris la méthode 2 en formation nous avons vite vu les limites, notamment la possibilités de cotation de l'impact, le rendu insuffisant.
Mais cela reste je pense propre à chaque BE.
DD Dominique DEBACKER
·
Bonjour à tous et bonne année,

la méthode que j'utilise est un mix entre les méthodes 1 et 2 ci dessus.
Je règle le haut de ma plage de vue un peu plus bas que le dessous de ma dalle haute et la profondeur de vue 15cm au dessus de mon niveau supérieur.
De cette manière tout ce qui est au dessus de la limite haute de ma plage de vue apparaît dans le style "au delà".
Il me reste à régler dans mon gabarit: le style de ligne correspondant à "au delà"
transparence des murs et et poteaux avec hachure d'impact pour "projection/surface"
un filtre avec motif de ligne "plein" pour les poutres, les balcons, les paliers, les trémies, les recharges (tout ce que je ne veux pas voir dans le style "au delà";).

ça m'évite de créer une série de filtre pour chaque niveau et j'ai un seul gabarit de vue de plancher haut.

Le seul soucis concerne le cas d'une porte de l'étage supérieur qui se trouve dans l'emprise d'une porte de l'étage courant, les hachures d'impact apparaissent. J'ai réglé ça en ajoutant une zone de masquage étirable dans ma famille de porte.

J'espère que cette méthode pourra vous aider. :D
BL Benoît LECRIOUX
·
bonjour

Tout le problème vient du fait que les plans de coffrage en US se font à partir du plancher haut en regardant vers le bas.
Si l'on regarde vers le haut à partir d'un plancher bas il faut adapter le logiciel au mode de représentation souhaité.


Il aurait fallut changer des décennies d'habitudes françaises ?!? bah là c'était pas gagné :( mais ça peut être un argument pour faire passer la manipulation supplémentaire auprès des BE en leur disant que c'est un moindre mal !;)
CK christophe koroma
·
bonjour

Tout le problème vient du fait que les plans de coffrage en US se font à partir du plancher haut en regardant vers le bas.
Si l'on regarde vers le haut à partir d'un plancher bas il faut adapter le logiciel au mode de représentation souhaité.
DB DOMINIQUE BOUTEILLER
·
J'utilisais la méthode 1 mais je viens d'intégrer un nouveau bureau d'études qui utilise un gabarit avec la méthode 2. Le rendu ne me convient pas notamment à cause des hachures dans les portes fenêtres.
De plus les plans de structure sont faits en discipline coordination et non en structure .
Je pense que je vais avoir du travail pour faire évoluer leur gabarit au risque de bousculer leurs habitudes. Pour cela, il va falloir que je trouve les bons arguments.
JP Justin PRIVAT
·
Nous utilisons la méthode 1, la méthode 2 que l'on a apprit en formation ne fonctionne pas correctement nous utilisons un pochage unis gris pour couper les murs et il arrivé souvent qu'il masque l'impact .

Méthode 1 est pratique le seul bémol c'est quand on travail sur la vue de l’étage courant c'est pas forcement évident de voir les attentes de poutre voiles.
BL Benoît LECRIOUX
·
Le chantier a besoin de bien voir les impacts notamment pour savoir où mettre les aciers en attente.
Nous avons changé de méthode également car le chantier nous a fait des remarques.
VV Vincent Van Hamme
·
Quelqu’un a t il fait le travail à l'envers, en demandant a des chef de chantier ou des chefs d'équipe qui mette en oeuvre sur chantier les plans de structure que vous exécutez, quels sont leurs besoins ?
Sachant pour la standardisation du sujet, en tant que technicien méthodes, et récupérant un grand nombre de plans de coffrage et de ferraillage en .pdf et en .dwg, les méthodes de travaille des BE structure d’exécution sont très nombreuses et vairées, du coup pour mener a bien nos mission sous Autocad ou Révit, on s’adapte.
MQ Mikael QUIJADA
·
Salut,
Depuis toujours la méthode M1 (aprés avoir testé la M2)
Petite nuance toutefois :
Mes impacts ne sont pas des plancher hauts mais des vues en plans, cela me permet de placer mes portes et fenêtres mais aussi de visualiser les escaliers.
MK Mohamed KHETTAB
·
Est-ce que par hasard quelqu'un aurait-il une configuration intéressante pour la Méthode 2, car je rencontre plusieurs problèmes.

Je m’explique, je me mets en vue en plan direction vers le haut en discipline coordination, met de la transparence dans mes éléments (sols, ossatures, murs et poteaux) pour voir mes impacts et les faire afficher à l'aide d'un filtre.

Mon problème est au niveau de cet affichage, en effet mes impacts ne prennent pas le dessus sur mes murs de l'étage courant.

Mon second problème est au niveau de l'affichage des linteaux/allèges, portes et fenêtres où je n'arrive pas à obtenir quelque chose de viable.

Je vous remercie par avance pour votre aide
M Matthieu
·
Même expérience que Benoit, méthode 2 puis retour à la méthode 1.
En cause, des souhaits graphiques précis, avec la méthode des filtres la transparence et les remplacement devenaient ingérables "proprement" ; avec la première méthode tu est certain de la sortie graphique sans "bidouillages" sur une seule vue.
De plus, côtés utilisateurs "normaux" c'est plus simple à comprendre et mettre en œuvre (deux gabarits biens fait et c'est réglé).
On attend encore la fonction (en fait une amélioration du traitement graphique du niveau en fond de plan suffirait) !
BL Benoît LECRIOUX
·
Le BE Structure souhaitait ne pas hachurer l'étge supérieur au niveau des portes et fenêtre et la M2 ne le permet pas
MK Mohamed KHETTAB
·
Quels ont été les critères qui vous ont fait repassé sur la M1 ?
AA Akli AM
·
Utilise M2 et je préconise M2
M1 Voudrait dire , deux vue sur chaque feuille et chaque plan est dupliqué deux fois
Et si tu veux encore aller plus loin, dynamo te permet d'ajouter des filtres à la vue même si un gabarit de vue est appliqué, Contrairement à revit
