Modélisation automatique des finitions des sols

QI Quentin Ingwiller
4 juillet 2018
7.4K
6
Bonjour à tous,

J'essaie depuis un petit temps de modéliser automatiquement à travers un code dynamo les finitions des pièces de Revit.
Le programme prend la finition de la pièce ainsi que son périmètre pour les modéliser.

Le programme bloque à la dernière étape consistant à modéliser le sol de finition.

Vous trouverez le dynamo en PJ.

Merci d'avance

Photos

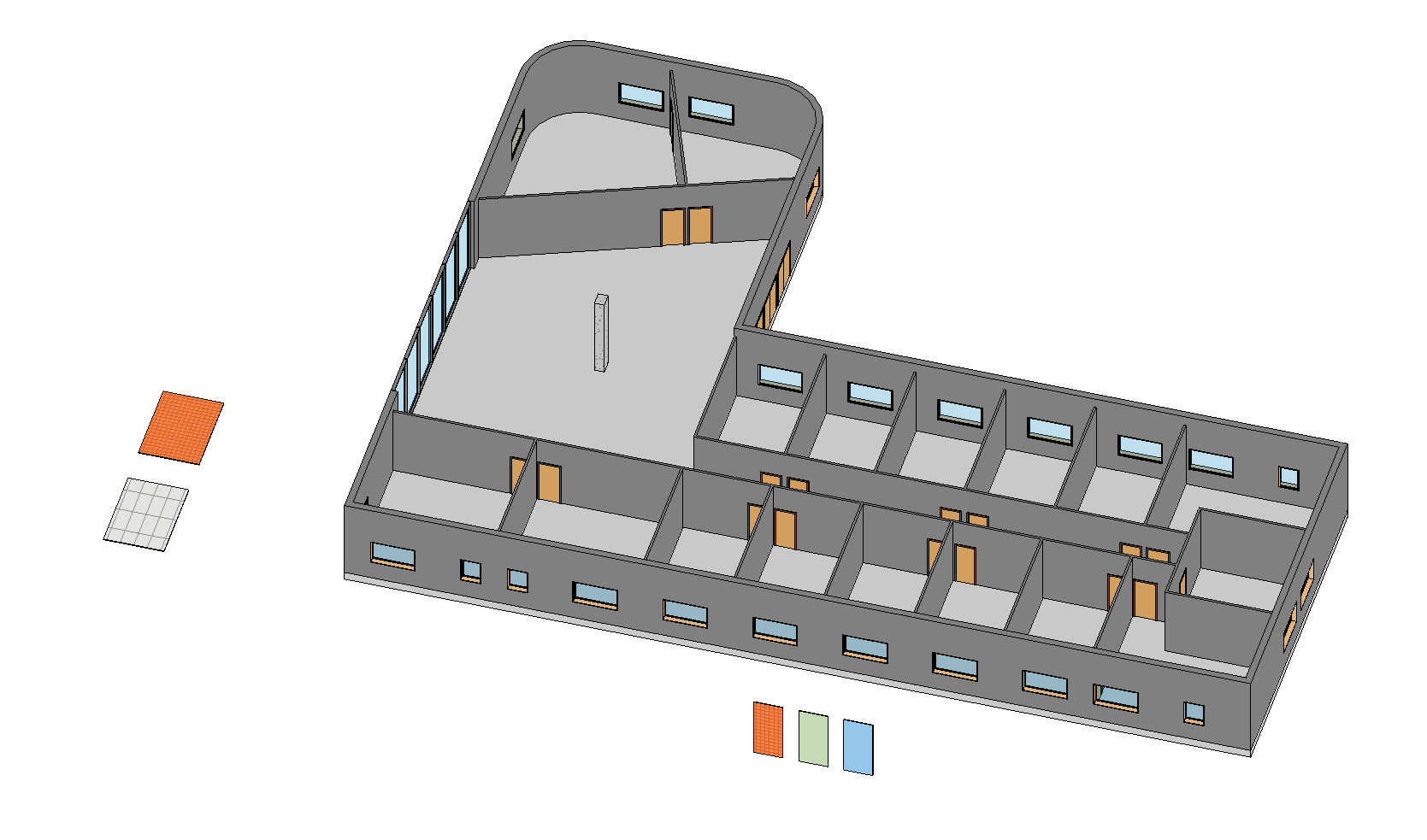

Essai fintions.png

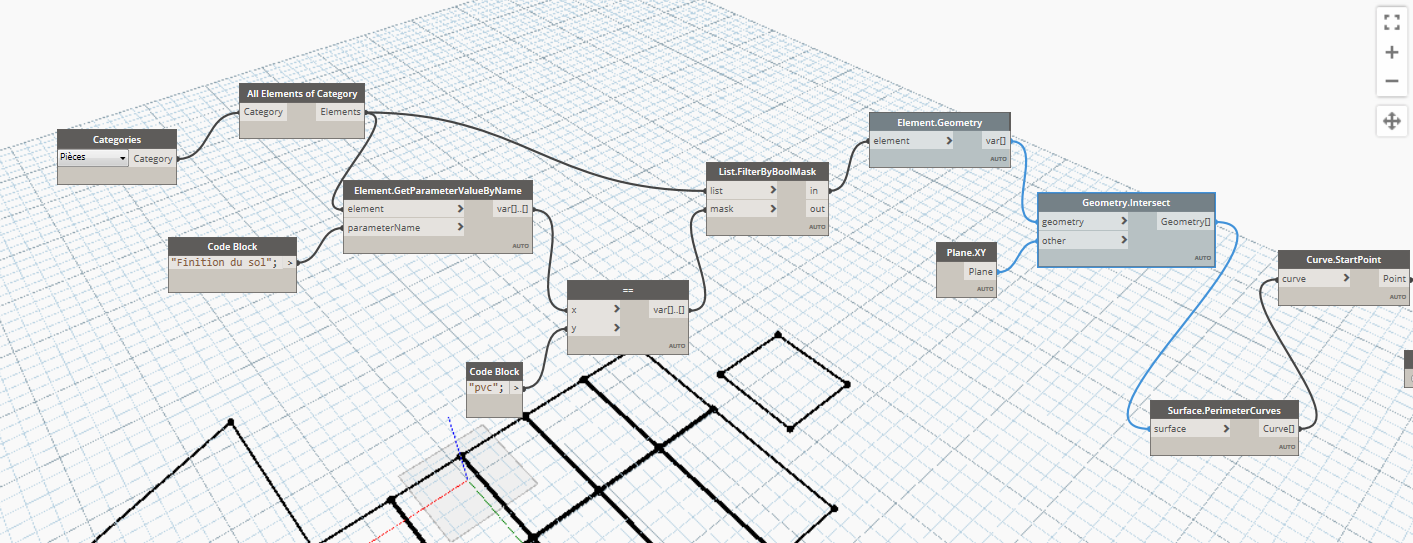

9701_Partie 1.png

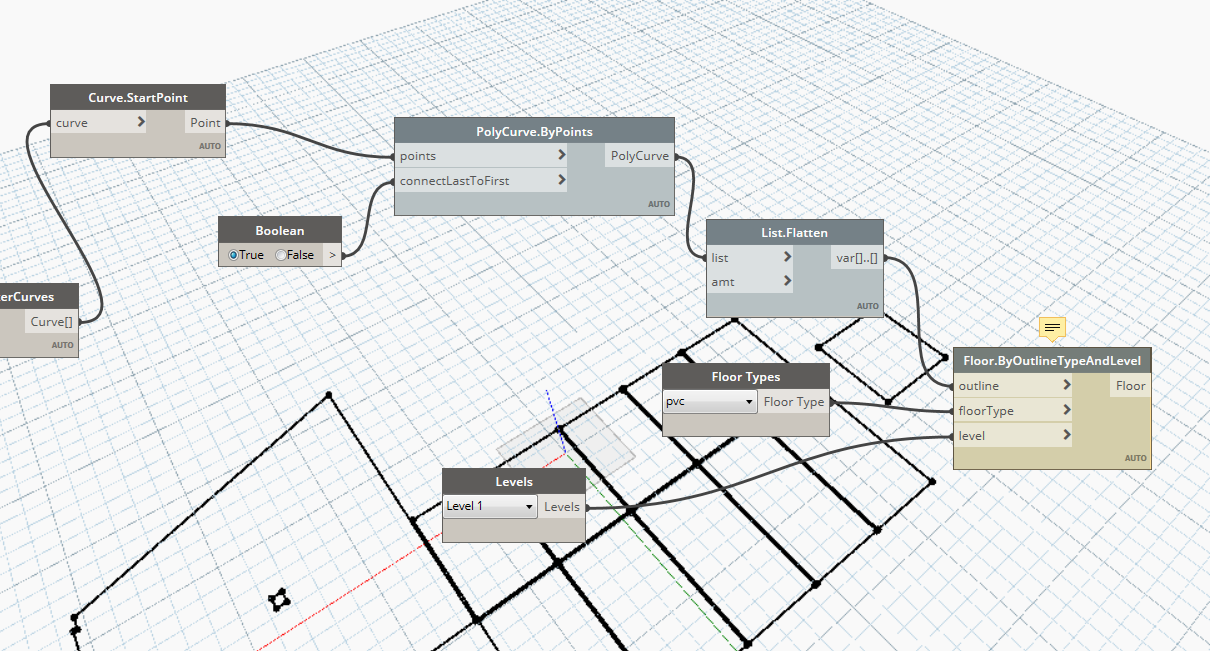

9701_Partie 2.png

hxrel-u

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Flexy

Flexy

Studio de conception assistée par intelligence artificielle destiné aux architectes et aux designers, permettant de traduire des instructions en langage naturel en géométrie paramétrique éditable dans Rhino.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SPIRIT

SPIRIT

Logiciel de CAO bâtiment permettant de produire des plans, des modèles 3D et des flux BIM, cet outil organise le travail par fichiers de dessin et références pour la conception...
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
ggRhinoIFC

ggRhinoIFC

Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
ELITECAD Architecture

ELITECAD Architecture

Logiciel auteur BIM pour la modélisation 3D de bâtiments, la production de plans et la visualisation intégrée, centralisant le modèle et ses données dans un fichier unique pour les architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
CYPE Construction Systems

CYPE Construction Systems

Logiciel de définition des systèmes constructifs multicouches à partir d'une maquette BIM, permettant de contrôler la cohérence des épaisseurs et de générer des rapports descriptifs et des vues 3D.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ArcGIS Pro

ArcGIS Pro

Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
Thématique
Géospatial
Métier
Usage
Usage principal
SIG & Passerelles BIM-SIG
Statut
Standard
Fologram

Fologram

Plugin reliant Rhino et Grasshopper à des appareils de réalité mixte pour visualiser des modèles, piloter des interactions paramétriques et assister la fabrication ou l'implantation sur site.
Thématique
Chantier
Métier
Usage
Usage principal
Réalité augmentée
Statut
Standard
Rhino.Inside.Revit

Rhino.Inside.Revit

Plugin permettant d'exécuter Rhino et Grasshopper au sein de Revit pour créer des éléments natifs et piloter la conception paramétrique, destiné aux modeleurs BIM, architectes et ingénieurs.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Versur

Versur

Plateforme d’orchestration de workflows IA pour les architectes et designers, permettant d’assembler des agents spécialisés en graphes visuels pour automatiser les processus de conception métier.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Armox AI

Armox AI

Plateforme cloud de génération visuelle par IA permettant aux architectes et designers de transformer des croquis et plans en rendus photoréalistes et vidéos via des workflows nodaux réutilisables.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
ArkDesign.AI

ArkDesign.AI

Plateforme de conception générative dédiée à la faisabilité et à l'étude schématique de programmes résidentiels collectifs et mixtes, permettant l'export de modèles vers Revit pour le développement.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
Wallacei

Wallacei

Plugin pour Grasshopper 3D dédié à l'optimisation évolutionnaire multi-objectifs, permettant aux architectes et designers d'analyser, de regrouper et de sélectionner des variantes de conception.
Thématique
Simulation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard
Synaps

Synaps

Logiciel de dessin architectural et de visualisation permettant de générer des plans éditables à partir de descriptions textuelles ou de documents existants pour les architectes et paysagistes.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Rhino 3D

Rhino 3D

Application de modélisation 3D polyvalente pour la conception géométrique, le paramétrage via Grasshopper et la préparation à la fabrication, utilisée pour les formes libres et les études urbaines.
Thématique
Modélisation
Métier
Usage
Usage principal
Conception générative & paramétrique
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Ask Gaudi

Ask Gaudi

Plateforme de recherche produit en ligne pour architectes et modeleurs BIM, répondant en langage naturel aux questions techniques à partir de données fabricants et de documents sources.
Thématique
Modélisation
Métier
Usage
Usage principal
Catalogues fabricants
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

AA Akli AM
·
Bonjour,
il faut extraire (séparer) le contour extérieur et intérieur (poteau), avec l'extérieur tu modélises ta dalle et l'intérieur tu coupes en utilisant le nœud FloorOpening de Spring
Je te joins quelques modifications apportées à ton scrypt

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
GD gaetan denis
·
Bonsoir,

JE suis peut être hors sujet car vous parlé dynamo mais il exsite un plug in gratuit sur l'app d'autodesk qui s'appelle ROOM Finishing.

ca peut être dépanner certaines personnes ne maitrisant pas Dynamo

Gaëtan
QI Quentin Ingwiller
·
Bonjour,

Merci pour ta réponse. J'ai essayé votre combinaison, celui-ci me modélise uniquement la finition pour une pièce qui n'est pas modifiable par la suite.

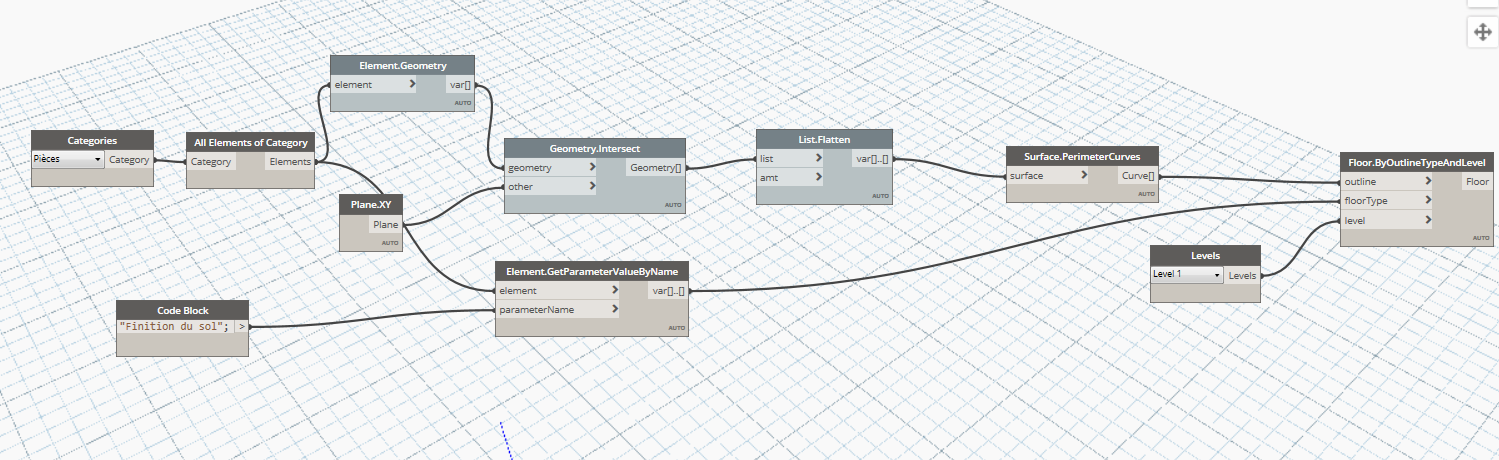

Vous trouverez en pièce jointe, un nouveau essai que j'ai fait. Il arrive à modéliser automatiquement en fonction des finitions de la pièces. Je n'ai plus le sujet de choisir le type de finition. Par contre, j'ai le problème quand il y a poteau dans la pièce le programme ne fonctionne pas.

Quentin

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
BD Benoit Dargent
·
Bonjour,

[*] Essaye avec un PolyCurve.ByJoinedCurves à la place des nœuds Curcve.SartPoint et PolyCurve.ByPoints
Et en mettant la combinaison du noeud Floor.ByOutlineTypeAndLevel sur Produit Vectoriel plutôt qu'en auto
ça fonctionne avec les murs courbes mais pas quand il y a des poteaux mais c'est déjà un piste ![*]

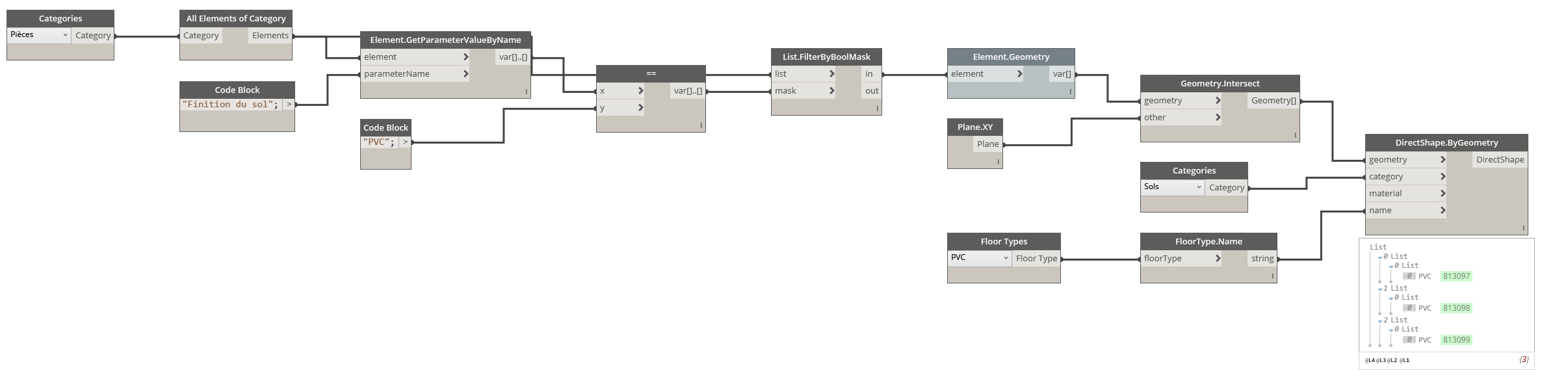

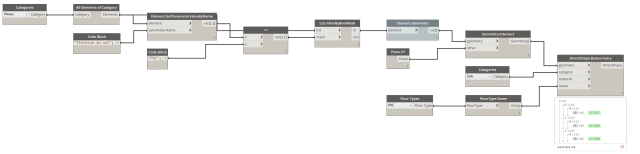

[EDIT]Avec un DirectShape.ByGeometry comme dans la capture 2 tu arriveras à avoir le contour de ton poteau dans ta pièce !
QI Quentin Ingwiller
·
J'ai la version 2.0.1.0 de dynamo. Je vous joins les captures du noeud.
9701_Partie 1.png
9701_Partie 2.png
RN Rémy NAVARRO
·
Je n'arrive pas à ouvrir votre noeud... Pouvez vous faire des imprime écran? et spécifier votre version de Dynamo?
QI Quentin Ingwiller
·
essai n°2 : j'arrive à créer le sol de finitions avec le node polycurve.by.point. Mais pour il y a des problème quand il y a des pièces avec un poteau au milieu ou une pièce courbe

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
