Bonjour à tous,

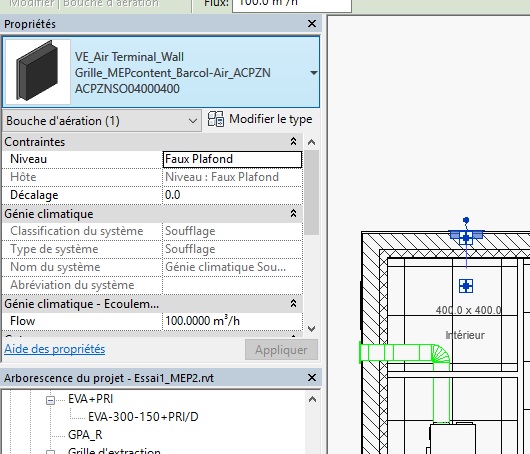

Je cherche à savoir comment intervenir sur le paramètre "CLASSIFICATION du SYSTÈME", concernant notamment les bouches de ventilation (cf. PJ).
Je souhaite utiliser une bouche d'entrée d'air neuf, mais je récupère (sur le net) des bouches classées SOUFFLAGE. Le type de système auquel est rattaché la bouche est modifiable, ça je l'ai bien compris. Mais je n'arrive pas à la rattacher au système air neuf.
Est-ce normal ou bien y-a-t-il une astuce ? Faut-il modifier la famille ?
Merci à tous pour vos réponses !
JP
(REVIT 2016)
Je cherche à savoir comment intervenir sur le paramètre "CLASSIFICATION du SYSTÈME", concernant notamment les bouches de ventilation (cf. PJ).
Je souhaite utiliser une bouche d'entrée d'air neuf, mais je récupère (sur le net) des bouches classées SOUFFLAGE. Le type de système auquel est rattaché la bouche est modifiable, ça je l'ai bien compris. Mais je n'arrive pas à la rattacher au système air neuf.
Est-ce normal ou bien y-a-t-il une astuce ? Faut-il modifier la famille ?
Merci à tous pour vos réponses !
JP
(REVIT 2016)
Photos
Réponses
Charles PIRO
·
Je confirme !
bastien Geoffroy
·
Merci, j'ai fait un petit schéma à main levé, Mr Piro pourriez vous me confirmer que en vert c'est ce que vous avez voulu dire?
en bleu étant ce que moi je considérais qui apparemment est faux.
Merci
en bleu étant ce que moi je considérais qui apparemment est faux.
Merci
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Charles PIRO
·
Si on prend une pièce simple avec du soufflage et de la reprise (air retraité), les classification sont simple !
Il faut considéré que tout air rejeté à l'extérieur est de l'extraction d'air.
Il ne faut pas réfléchir par rapport au ventilateur mais par rapport au sens de l'air et à se destination.
Tout ce qui va vers une pièce est du soufflage (soufflage, air neuf).
Par contre pour ce qui sort de la pièce, il faut distingué l'air retraité (reprise) et l'air éjecté à l'extérieur du bâtiment (extraction d'air).
Il faut considéré que tout air rejeté à l'extérieur est de l'extraction d'air.
Il ne faut pas réfléchir par rapport au ventilateur mais par rapport au sens de l'air et à se destination.
Tout ce qui va vers une pièce est du soufflage (soufflage, air neuf).
Par contre pour ce qui sort de la pièce, il faut distingué l'air retraité (reprise) et l'air éjecté à l'extérieur du bâtiment (extraction d'air).
bastien Geoffroy
·
Il faut considérer le schéma suivant :
CTA 4 Voies : Reprise/Rejet/AirNeur/Soufflage
Type de système Reprise -> Classification Reprise
Type de système Rejet -> Classification Extraction d'air
Type de système Air Neuf -> Classification Soufflage
Type de système Soufflage -> Classification Soufflage
Pour un réseau de VMC, ce sera Extraction d'air.
Tout air envoyé à l'extérieur d'un bâtiment sera en EXTRACTION D'AIR
tour air extrait sui sera retraité pour être ré insufflé sera en REPRISE
Tout air qui provient de extérieur du bâtiment sera en SOUFFLAGE
tout air sortant d'un ventilateur sera en SOUFFLAGE
Oula je me serait tout planté???*Je pensais en tant que novice que :
Type de système Reprise -> Classification Reprise
"OK"
Type de système Soufflage -> Classification Soufflage
"OK"
Type de système Rejet -> Classification Extraction d'air
"je pensais soufflage en rapport avec la position du ventilateur de CTA, La CTA souffle dans la gaine de rejet, c'est un soufflage vers l’extérieur d'ou surpression de la gaine ETC"
Type de système Air Neuf -> Classification Soufflage
"je pensais aussi donc que cette classification était "Extraction" on met par rapport au ventilateur en dépression la gaine pour aspiré de l'air neuf."
Pourquoi extraction plutôt que reprise :
je pense (toujours en tant que novice) que comme on ne peut pas estimer que "l'extérieure" (où sont rejeté l'air vicié et pris l'air neuf) ne peut pas être considérer comme une même pièce.
La reprise et le soufflage doivent être dans un même volume..
Mais je me trompe surement??
Bastien
HEXABIM
·
Super Merci !
Je comprends mieux.
C'est quand même très cloisonné !
Je comprends mieux.
C'est quand même très cloisonné !
Charles PIRO
·
Il faut considérer le schéma suivant :
CTA 4 Voies : Reprise/Rejet/AirNeur/Soufflage
Type de système Reprise -> Classification Reprise
Type de système Rejet -> Classification Extraction d'air
Type de système Air Neuf -> Classification Soufflage
Type de système Soufflage -> Classification Soufflage
Pour un réseau de VMC, ce sera Extraction d'air.
Tout air envoyé à l'extérieur d'un bâtiment sera en EXTRACTION D'AIR
tour air extrait sui sera retraité pour être ré insufflé sera en REPRISE
Tout air qui provient de extérieur du bâtiment sera en SOUFFLAGE
tout air sortant d'un ventilateur sera en SOUFFLAGE
CTA 4 Voies : Reprise/Rejet/AirNeur/Soufflage
Type de système Reprise -> Classification Reprise
Type de système Rejet -> Classification Extraction d'air
Type de système Air Neuf -> Classification Soufflage
Type de système Soufflage -> Classification Soufflage
Pour un réseau de VMC, ce sera Extraction d'air.
Tout air envoyé à l'extérieur d'un bâtiment sera en EXTRACTION D'AIR
tour air extrait sui sera retraité pour être ré insufflé sera en REPRISE
Tout air qui provient de extérieur du bâtiment sera en SOUFFLAGE
tout air sortant d'un ventilateur sera en SOUFFLAGE
HEXABIM
·
Merci pour ta réponse; J'avais bien vue cette différence mais je pensais que je pouvais attribuer un une classification différente comme Air Neuf en la créant. Je vois que ce n'est pas possible.
Si je comprends bien, il me faut une bouche de Type Air Neuf pour raccorder à un type de gaine Air Neuf.
Problème : ma CTA DF ne dispose que l'un des trois types de classification : Reprise, Soufflage ou Extraction. Dois-je me raccorder au connecteur REPRISE ?
Merci pour ton aide
Si je comprends bien, il me faut une bouche de Type Air Neuf pour raccorder à un type de gaine Air Neuf.
Problème : ma CTA DF ne dispose que l'un des trois types de classification : Reprise, Soufflage ou Extraction. Dois-je me raccorder au connecteur REPRISE ?
Merci pour ton aide
Charles PIRO
·
Salut,
tu confond "classification de système" et "type de système".
Revit ne possède que 3 classification de système : Soufflage, Reprise, Extraction d'air.
Il n'est pas possible d'en rajouter.
Toi tu as un "type de système" qui s'appelle "Air Neuf" si tu regarde dans les propriétés du type de ce système (via les failles / système de gaine), sa classification est "Soufflage" donc la classification de ta bouche doit être soufflage.
tu confond "classification de système" et "type de système".
Revit ne possède que 3 classification de système : Soufflage, Reprise, Extraction d'air.
Il n'est pas possible d'en rajouter.
Toi tu as un "type de système" qui s'appelle "Air Neuf" si tu regarde dans les propriétés du type de ce système (via les failles / système de gaine), sa classification est "Soufflage" donc la classification de ta bouche doit être soufflage.
