Daniel Hurtubise
·
Tu dois changer le lacing a Cross-Product pour avoir toutes les valeurs de toutes les elements
Nomenclature vers Excel puis d'Excel vers Revit ?
cavalier sylvain
13 octobre 2015
22.46K
9
Bonjour,
Je souhaite savoir et apprendre comment lorsqu'on a exporté une nomenclature depuis Revit vers Excel (jusqu'a tres facile), pouvoir completer les renseignements dans excel PUIS réinjecter tous ca dans Revit. Je sais qu'il y a des plugin mais je cherche untuto ou quelqu'un qui expliquerai tout etape par etape. Par avance merci Sylvain
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Solutions citées
Réponses
Rémy MAURCOT
·
Merci Daniel, j'ai bien compris le principe.
Mon problème venait de l'option "produit vectoriel".
Daniel Hurtubise
·
Le seul but du Element.Parameter est de voir quel parametre sont accesible par Dynamo.
Si les parametres recherches ne sont pas disponible dans ce Node il faut voir pourquoi
Rémy MAURCOT
·
Charles PIRO a écrit: Rémy, tu dois faire un clic droit dans ton nœud "Element.GetParameterValueByName" et dans la ligne "Combinaison", il faut modifier l'option. PS: je n'ai pas Dynamo sous les yeux mais il me semble qu'il faut cocher "Produit vectoriel". ;)Merci Charles, c'était bien la solution à ce petit problème.
Pierre MARECHAL
·
Salut
Ma démarche consiste à voir s'il est possible de remplacer les nomenclatures de Revit par Excel (comme sur Allplan) via Dynamo.

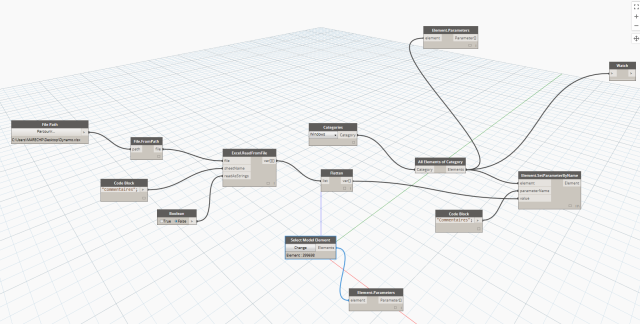

Je t'envoie le prog en entier.
Merci.
Charles PIRO
·
Salut pierre,
est-ce que c'est possible de voir le prog dynamo en entier ?
Quel est ta démarche entre Revit et Excel ? Quel opération essaye-tu (import de paramètre, création de feuille,....) ?
Pierre MARECHAL
·
Cependant le ré-import marche très bien en ne sélectionnant qu'un seul élément. (pas avec 1500 fenêtres)
Pierre MARECHAL
·
Bonjour,

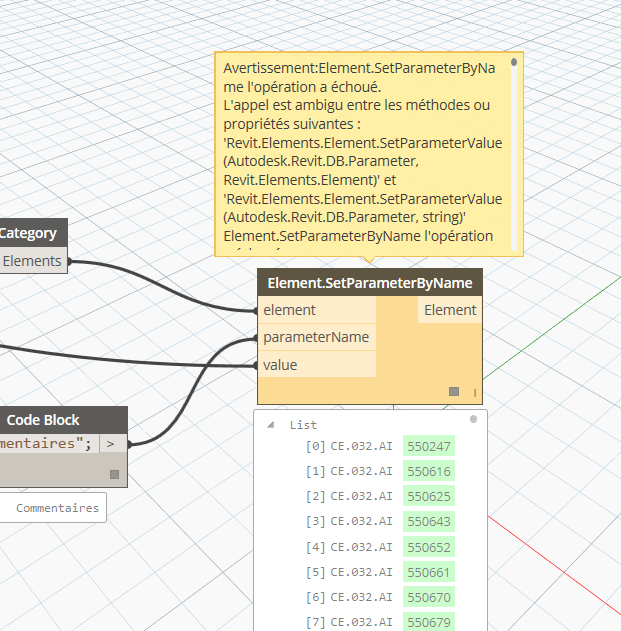

Dans mon cas l'export marche très bien, mais pour le ré-import de données modifiées, j'ai un message d'erreur "appel ambigu....." cf photo en PJ
Si qq un a une idée
Merci par avance
Pierre
Charles PIRO
·
Rémy,
tu dois faire un clic droit dans ton nœud "Element.GetParameterValueByName" et dans la ligne "Combinaison", il faut modifier l'option.
PS: je n'ai pas Dynamo sous les yeux mais il me semble qu'il faut cocher "Produit vectoriel".
;)
christophe koroma
·
ca marche mais c'est Element.parameters et non Parametre.name
Rémy MAURCOT
·
Merci Julien pour la subtilité, mais pourquoi je reçoit une seule valeur dans Element.GEtParameterValueByName ?
Pourtant j'ai vérifier plusieurs fois que la syntaxe était correct {"Longueur","Largeur","Hauteur","Volume"}:
dans le code Block
Inspirée du message de Daniel:
http://www.hexabim.com/general/question/nomenclature-vers-excel-puis-d-excel-vers-revit.html#reply-2122
Et j'ai aussi vérifier que dans le tuto vidéo il est bien question de Element.GEtParameterValueByName
Voir la vidéo à partir de 1:26 :
https://youtu.be/wRX2S642v7g?t=86
Merci d'avance
Julien G
·
Rémy MAURCOT a écrit: Je reçoit simplement le nom du cube (qui comporte d'ailleurs une majuscule, mais comme tous les paramètre de Revit), est-ce normal ? (voir 1ère image)Salut, le nom du bloc pour récupérer tous les paramètres c'est "Element.Parameters"
Rémy MAURCOT
·
Christophe,
En suivant votre conseil:

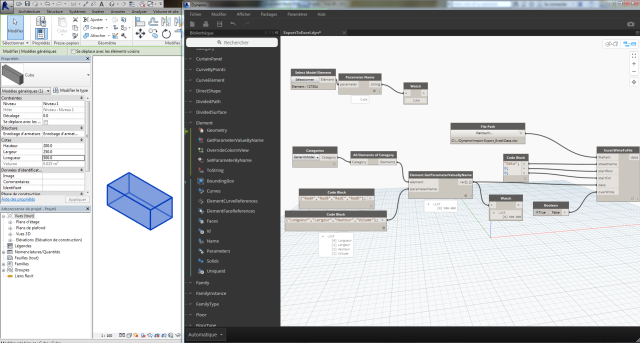

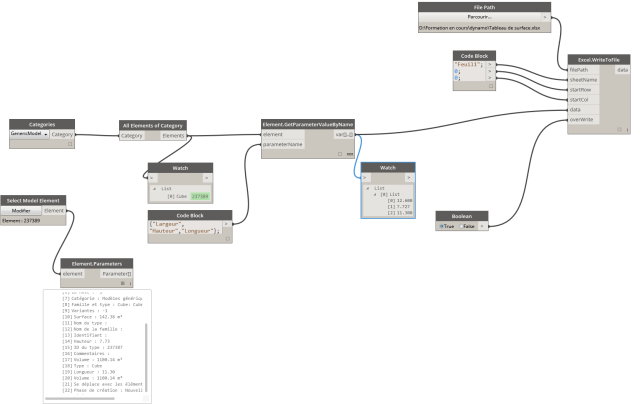

je te conseille de regarder les noms des paramètres avec la chaine SelectModelElement puis Element.Parameters puis WatchJe reçoit simplement le nom du cube (qui comporte d'ailleurs une majuscule, mais comme tous les paramètre de Revit), est-ce normal ? (voir 1ère image) Je pensais que cela me listerais tous les paramètres de mon Cube... PS:En import tout se passe bien je récupère bien une liste d'élément (voir 2ème image)
Rémy MAURCOT
·
Merci de prendre le temps de me répondre,
Petite précision:
-je n'ai aucun accent dans mes noms justement j'impose et je m'impose une charte textuel.
C'est très important dans mon work-flow de travail.
-j'essaie de récupérer des paramètres liés à un modèle génériques (voir image dans mon précédent mail)
- mon problème n'est pas lié à la récupération d'un paramètres mais lié à la récupération de plusieurs paramètres en même temps.
En plus si tu ajoutes des paramètres dans tes familles n'oublient pas de les charger dans ton fichier hôte via la boite de dialogue paramètres du projet . Un d'aller les charger dans paramètres partagés, deux de l'associer à ta catégorie.Pour éviter ce genre de problèmes j'insère ma famille dans un nouveau projet à chaque fois. Merci encore et espère trouver une solution à ce problème.
christophe koroma
·
En plus si tu ajoutes des paramètres dans tes familles n'oublient pas de les charger dans ton fichier hôte via la boite de dialogue paramètres du projet . Un d'aller les charger dans paramètres partagés, deux de l'associer à ta catégorie.
christophe koroma
·
bonjour,
quand tu mets des noms il faut faire extrêmement attention à l'orthographe
je te conseille de regarder les noms des paramètres avec la chaine SelectModelElement puis Element.Parameters puis Watch. Il faut faire attention aux majuscules et au accent, par exemple dans Room en français ce n'est pas Elevation mais Elévation. On a moins de problème quant on travaille avec un Revit anglais.
Rémy MAURCOT
·
Merci Christophe, mais mon code est identique.
Je ne reçoit uniquement un seul élément.
christophe koroma
·

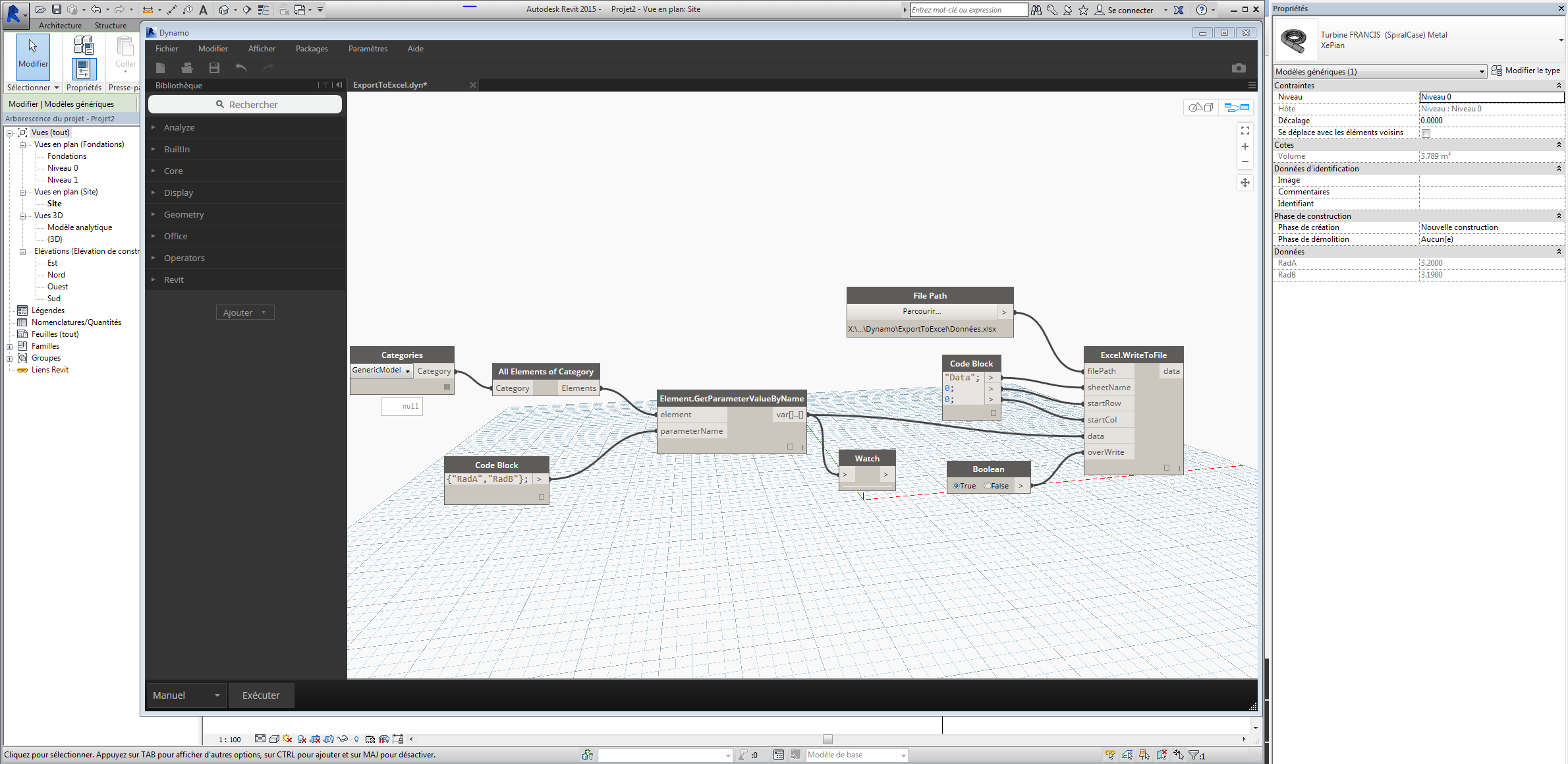

Ca devrait ressembler à cà
Rémy MAURCOT
·

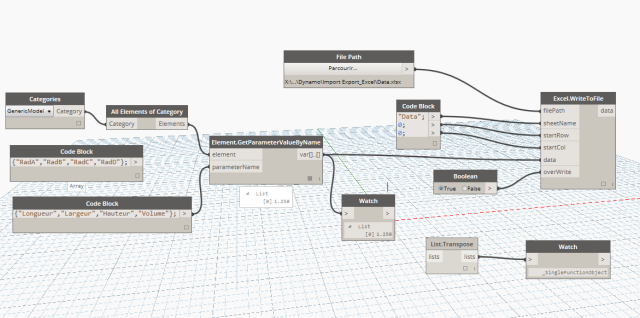

J'ai le même soucis avec un simple cube.
Les paramètres: Longueur Largeur Hauteur et Volume.
A vous lire,
Rémy MAURCOT
·
Message à supprimer
Rémy MAURCOT
·
Message à supprimer
Rémy MAURCOT
·
Malheureusement non, il est confidentiel.
Je vais essayer avec un autre modèle que je peux partager.
Juste pour information pour la suite;
Est-il possible de récupérer de manière automatique tous les paramètres regroupés dans une catégorie ?
Je reviens vers vous avec un autre exemple dans le cas ou j'ai le même soucis.
Daniel Hurtubise
·
C'est possible de partager le fichier Revit?
Rémy MAURCOT
·
Merci bien,
Est-il possible de récupérer de manière automatique tous les paramètres regroupés dans une catégorie ?
Par exemple dans mon cas la catégorie données contient toutes les informations à extraire.
J'ai mis en place votre code mais apparemment je n'arrive qu'a récupérer une seule information...
Merci d'avance
Daniel Hurtubise
·

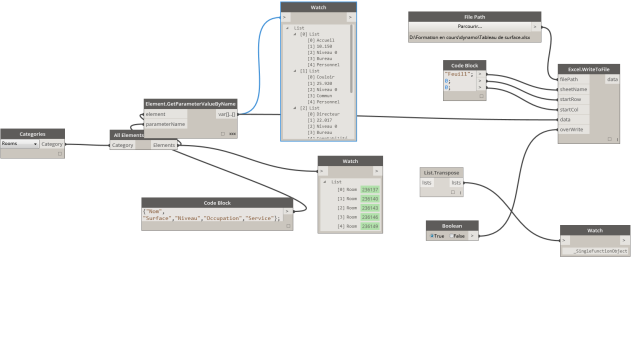

Voila
Rémy MAURCOT
·
Ne vous inquiétez pas je ne râle pas du tout, c’était juste ce que je comprenais du commentaires.

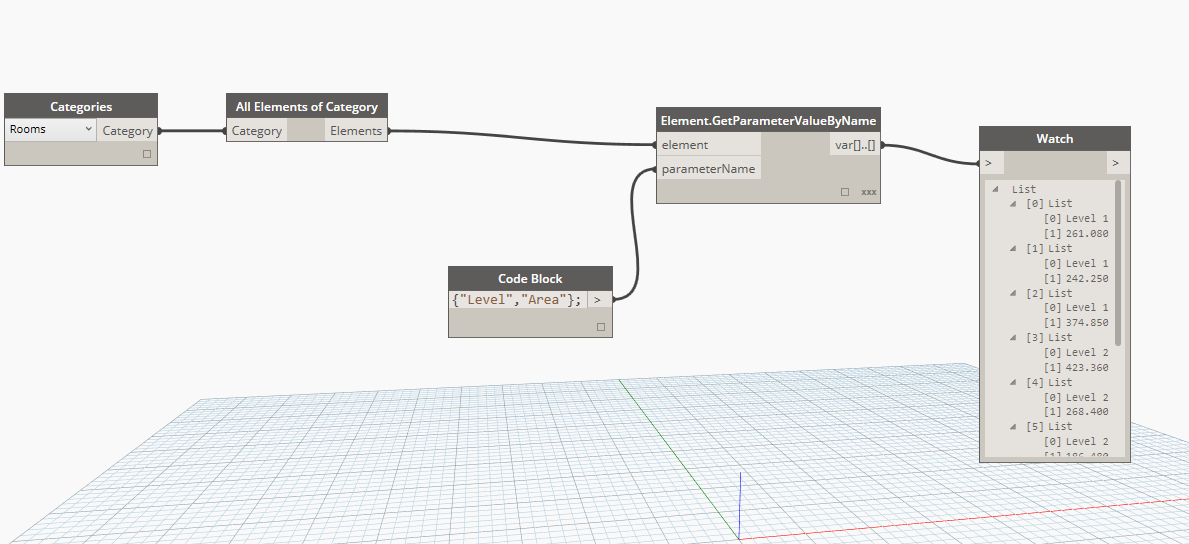

Une petite illustration pour ce Block {"Level","Area"} ? Merci d'avance...
Daniel Hurtubise
·
Non du tout, donc pourquoi pas poser la question avant de raler :)
Il suffit d'utiliser cette syntaxe dans le Code Block {"Level","Area"};
:)
Rémy MAURCOT
·
Salut Christophe,
Votre commentaire me laisse perplexe, j'ai plusieurs paramètres à exporter.
5 à 19 (X) selon la famille.
Si je comprends bien je dois créer X éléments get.parameterValuebyname ?
Si oui ce n'est pas du tout generative comme approche...
christophe koroma
·
a propos de la vidéo de daniel si l'on veut exporter non pas un paramètre mais deux, il faut faire deux Element.getparameterValuebyname puis une liste.create pour assembler les deux listes de paramètres et enfin un list.transpose pour mettre ces valeurs dans deux colonnes sous excel.
cavalier sylvain
·
Bonjour,
Merci pour toutes vos réponses.
Je change de pc demain donc j'attends pour installer vos differentes propositions et tester tout ca.
Ca me semble prometteur et on en a tous besoin dans nos projets.
Je vous ferai un retour asap.
Sylvain
Floris Herbert
·
Vincent Bleyenheuft a écrit: En aller simple oui mais aussi en retour avec modification depuis excel?Oui pour l'export et l'import cela fonctionne.
Vincent Bleyenheuft
·
En aller simple oui mais aussi en retour avec modification depuis excel?
Si oui, c'est qu'ils l'ont amélioré depuis sa sortie, c'est une bonne nouvelle!
Floris Herbert
·
Vincent Bleyenheuft a écrit: Le plug de BIMone a ses limite notamment par le fait qu'il ne gère pas les paramètres partagés ! (sauf amélioration récente) Du coup quasi inutilisable pour des projets un peu conséquents où les paramètres partagés personnalisés sont indispensables.Je l'utilise actuellement sur mon projet et je gère parfaitement les paramètres partagés.
Vincent Bleyenheuft
·
Le plug de BIMone a ses limite notamment par le fait qu'il ne gère pas les paramètres partagés ! (sauf amélioration récente)
Du coup quasi inutilisable pour des projets un peu conséquents où les paramètres partagés personnalisés sont indispensables.
Ideate BIM link très bien mais très cher
Le plus fournis (de ce que je connais) et le meilleurs rapport qualité prix et de loin, c'est l'ensemble des outils dédiés (Exel tools) des BONUS TOOLS de KIWI CODES. Si tu était venu au dernier PRUG tu aurais pu gagner une licence! 38 € 1 licence/an
Mohamed KHETTAB
·
Merci Floris, j'avais oublié celui-là !
quelqu'un l'as essayé ?
Floris Herbert
·
pour ceux qui n'utilisent pas Dynamo, le plugin de chez Bim One fonctionne plutôt bien
[url=https://www.bimone.com/Apps/Product?productId=10]Lien du plugin[/url]
Daniel Hurtubise
·
Avec plaisir messieurs
Julien G
·
Clair et rapide, merci Daniel.
Mohamed KHETTAB
·
Super-Daniel !
Daniel Hurtubise
·
Je vous en ai fait un rapide sur http://paris-rug.fr/
Julien G
·
Salut,
La moitié du tuto (REVIT -> Excel) existe ici : http://villagebim.typepad.com/villagebim/2015/08/exemple-dynamo-exporter-des-donnees-revit-vers-excel.html
Daniel Hurtubise
·
Dynamo le fait tres bien et gratos d'alleurs. Je vais essayer de prendre un peu de temps pour faire un tuto
