Bonjour,

Je suis en formation et nous galérons sur le sujet du Nord géographique et du Nord projet. Nos professeurs sont incapables de nous donner la bonne solution pour régler cela correctement dès le départ.

Notre problème.

Comment mettre les deux nord correctement dans notre projet et basculer de l'un à l'autre ?

Ce que nous avons testés :

Nous travaillons sur un plan cadastral importé en CAO (dwg) qui vient d'Autocad dans le "plan de masse".

Nous nous sommes mis en nord projet dans les propriétés. Dans "Gérer" - "Position" - "orienter le projet vers le Nord" - "Aligner la ligne ou le plan sélectionné".

Cela nous fait donc une rotation sur notre plan cadastral. Et nous pouvons passer d'un Nord à l'autre en le changeant dans les propriétés.

Cependant quand nous allons sur nos vues de niveaux nos élévations ont tournés en même temps et le Nord projet n'a plus lieu d'être.

Si nous rebasculons en nord géographique les élévations reviennent évidement au bon endroit.

Mais la définition du Nord projet et du Nord Géographique est inutilisable alors.

Il y a surement (je l'espère) une autre solution.

J'espère que c'est compréhensible.

Merci de votre aide.

Sincèrement.

Camille.
il y a environ 4 ans
·
#10948
0
Votes
Annuler
C'est un sujet complexe, qui une fois bien expérimenté, est simple
mais il faut avoir une vision globale sur le sujet, et connaître les rouages.
je ne peux que te conseiller ce lien qui décrit merveilleusement bien toutes les subtilités

https://revitpure.com/blog/13-tips-to-understand-revit-base-points-and-coordinate-system

Il y a aussi une façon d'importer ton fichier autocad de façon à ce qu'il ne bouge pas suivant ta vue nord projet ou nord géographique. pour ça tu peux regarder l'aide autocad directement.
il y a environ 4 ans
·
#10949
0
Votes
Annuler
Bonjour,
dans les ressources du site il y'a ce tutoriel qui explique bien le sujet: Zoom REVIT - Tutoriel système de coordonnées
Bonne lecture
il y a environ 4 ans
·
#10950
0
Votes
Annuler
Merci,

Malheureusement cela ne nous aide pas beaucoup. Effectivement vu que l'on expérimente mal le sujet cela nous est difficile.
il y a environ 4 ans
·
#10951
0
Votes
Annuler
Bonjour,

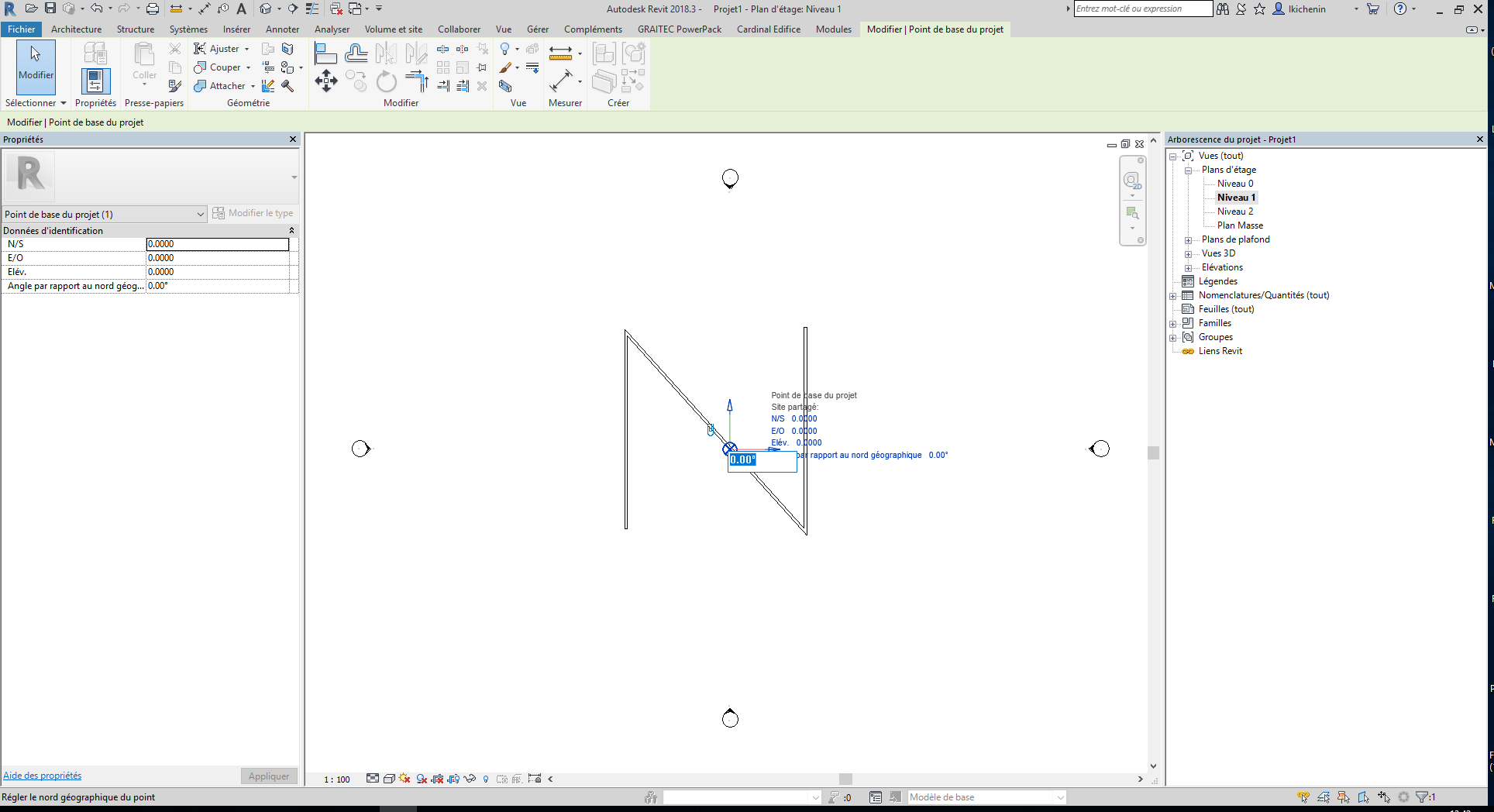

Pour ma part, je règle l'orientation du projet en spécifiant l'angle du point de base du projet, en veillant à ce qu'il reste verrouillé.

Tu peux ensuite choisir le nord géographique ou le nord projet pour définir l'orientation du projet sur tes vues en plan.
il y a environ 4 ans
·
#10952
0
Votes
Annuler
Merci Florian !

Je me plonge dans la lecture jespère que cela va nous aider =)

Camille
il y a environ 4 ans
·
#10953
0
Votes
Annuler
Est ce que vous définissez le Nord projet et Géographique dès le début d'un projet ? ou non ?
il y a environ 4 ans
·
#10956
0
Votes
Annuler
Il faut définir le point de base du projet et donc l'orientation avant de modéliser.

Lorsqu'on règle le point de base du projet après avoir modélisé, on est quasi-sûr de perdre la correspondance entre le point de base du projet et le point interne.

Si tu travailles uniquement sur ton fichier ça peut fonctionner, par contre ça créera de gros soucis pour la coordination spatiale des maquettes dans le cadre d'un processus collaboratif.
il y a environ 4 ans
·
#10957
0
Votes
Annuler
Est ce que vous définissez le Nord projet et Géographique dès le début d'un projet ? ou non ?


Travaillant en BET structure, les orientations sont définies par l'architecte. Je peux donc le faire au début du projet même après une modélisation avancée sans création des feuilles ou des annotations, j'ai déjà rencontré des lenteurs d'impression suite au changement du nord géographique (le logiciel doit recalculer la rotation ou l'orientation des annotations et des feuilles). Il y avait aussi peut-être d'autres raisons.
il y a environ 4 ans
·
#10960
0
Votes
Annuler
Bonjour à tous


Cf. , p 47.

@ plus
il y a environ 4 ans
·
#10964
0
Votes
Annuler
Bonjour à tous,

Merci pour les liens postés, c'est super utile.



Cependant quand nous allons sur nos vues de niveaux nos élévations ont tournés en même temps et le Nord projet n'a plus lieu d'être.

Si nous rebasculons en nord géographique les élévations reviennent évidement au bon endroit.

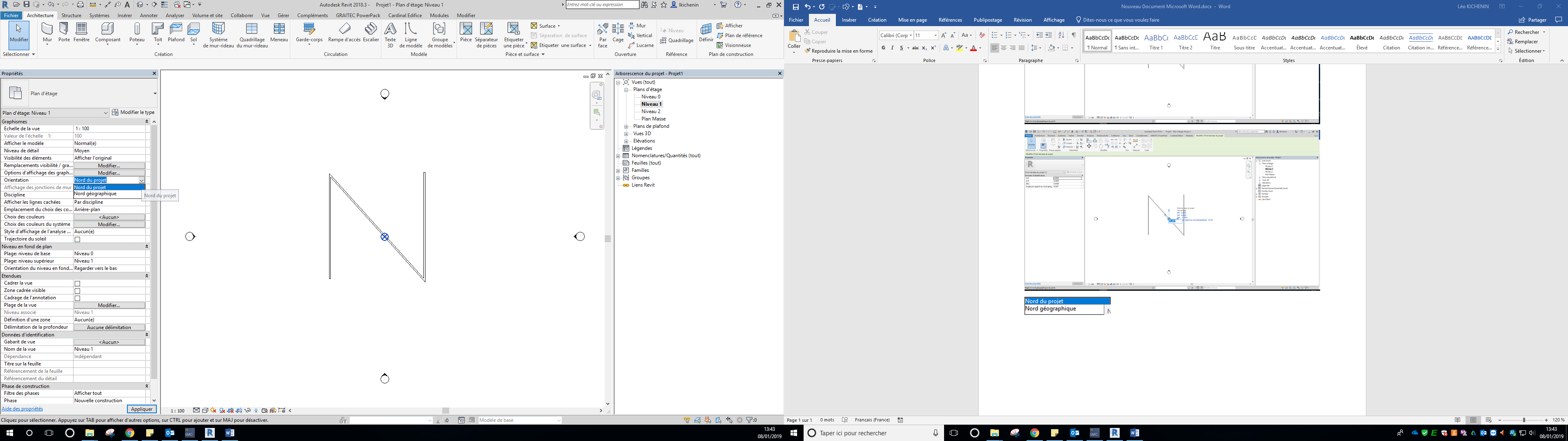

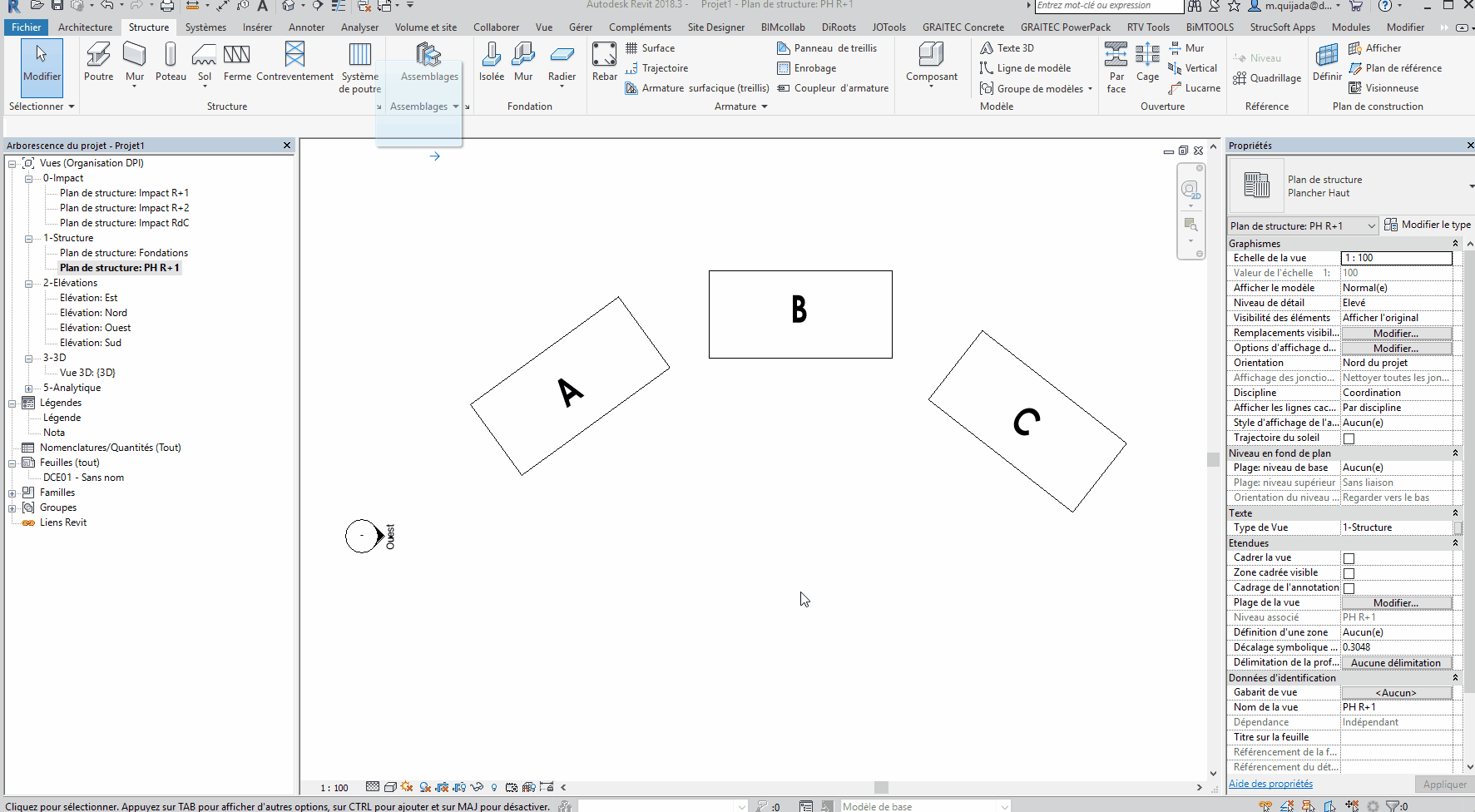

Je pense que c'est inévitable que l'orientation des symboles d'élévations change selon le nord assigné à la vue, le problème c'est bel et bien ce qui est présenté dans la capture d'écran ci-dessous?

https://imgur.com/N3wwfD5
il y a environ 4 ans
·
#10967
0
Votes
Annuler

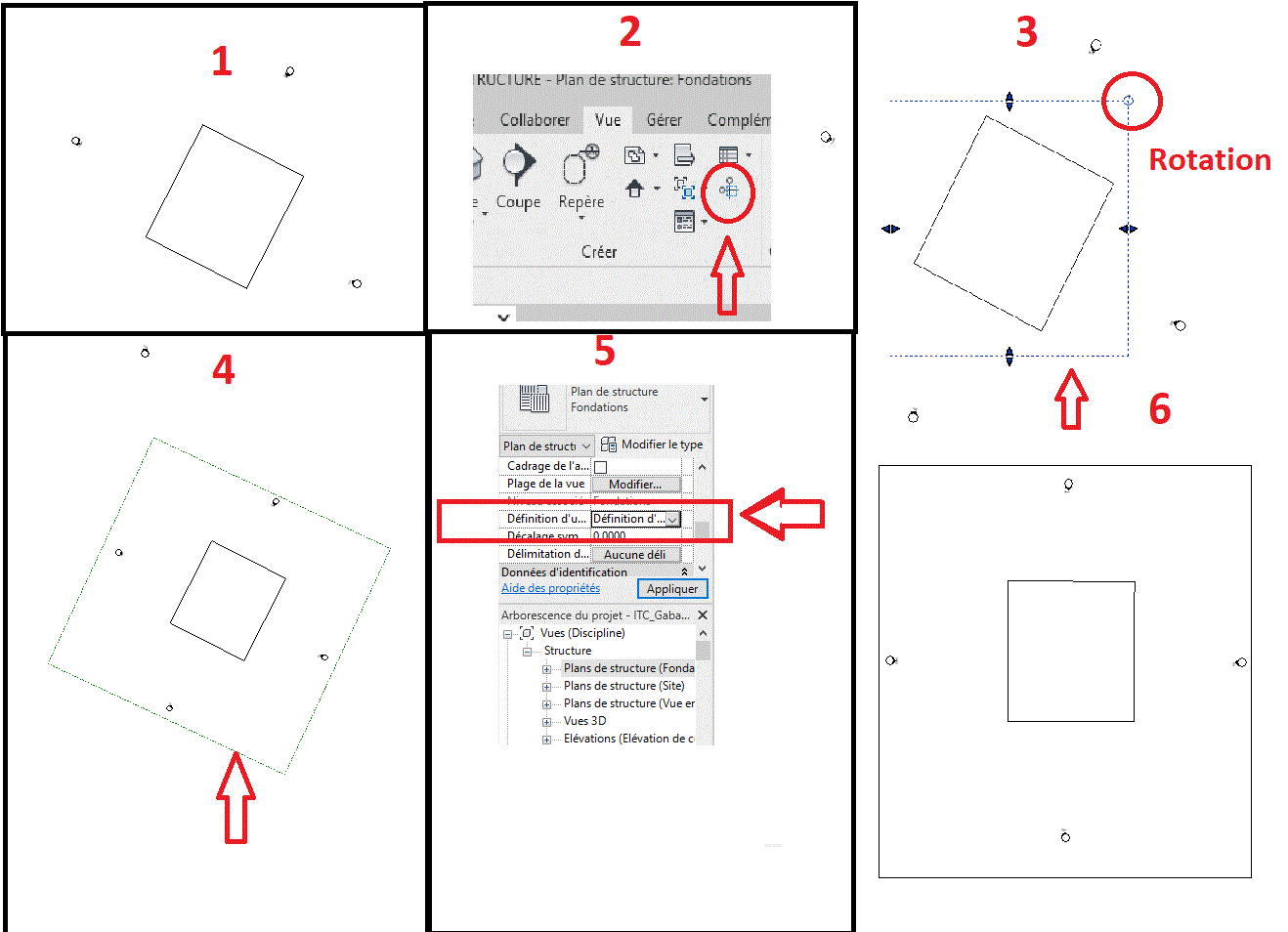

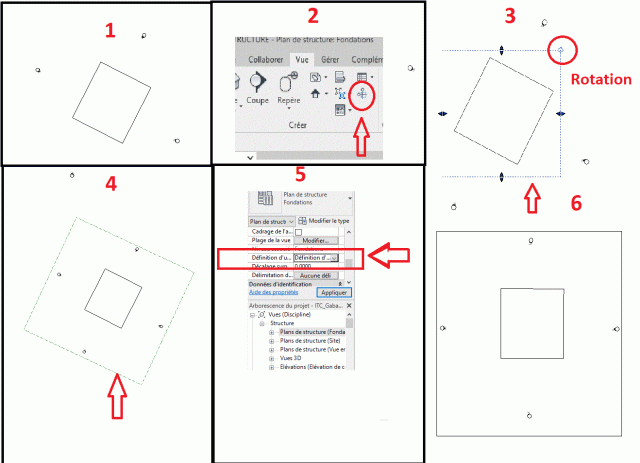

Bonsoir, Votre solution c'est d’utiliser la zone de définition "voir mon capture d'écran ".
il y a environ 4 ans
·
#10970
1
Votes
Annuler
Bonjour,

Si j'ai bien compris votre problème vous pouvez passer par la fonction "Dupliquer en tant que vue dépendante" et faire pivoter les vues en questions.


Toutes les modifications que vous effectuerez sur une des vues sera visible sur les autres.
il y a environ 4 ans
·
#10983
0
Votes
Annuler
salut

pour faire simple, au démarrage, tu importes ton plan géomètre dans une vue plan masse en position "nord projet"
tu fais tourner le plan pour le mettre dans la position de travail que tu désires pour dessiner ton projet
enfin, tu importes les coordonnées depuis le plan géomètre

et la, lorsque tu changes le type de nord, ton projet tourne en fonction !
