Bonjour,
Sur révit 2018, je souhaiterais savoir comment numéroter mes modèles générique (avec un numéro unique) qui sont à l'intérieur d'un panneau de mur rideau.
Pour expliquer : je dois numéroter mes objets pour les faire ressortir en nomenclature (j'y j'arrive avec un paramètre projet) mais j'ai également besoin de faire ressortir ce numéro sur une étiquette, ce que je n'arrive pas à faire car le paramètre partagé (texte) de l'objet est "bloqué ou "verrouillé".
Ci joint une famille de panneau.
Cordialement
JG
Sur révit 2018, je souhaiterais savoir comment numéroter mes modèles générique (avec un numéro unique) qui sont à l'intérieur d'un panneau de mur rideau.
Pour expliquer : je dois numéroter mes objets pour les faire ressortir en nomenclature (j'y j'arrive avec un paramètre projet) mais j'ai également besoin de faire ressortir ce numéro sur une étiquette, ce que je n'arrive pas à faire car le paramètre partagé (texte) de l'objet est "bloqué ou "verrouillé".
Ci joint une famille de panneau.
Cordialement
JG
0
Annuler
Votes

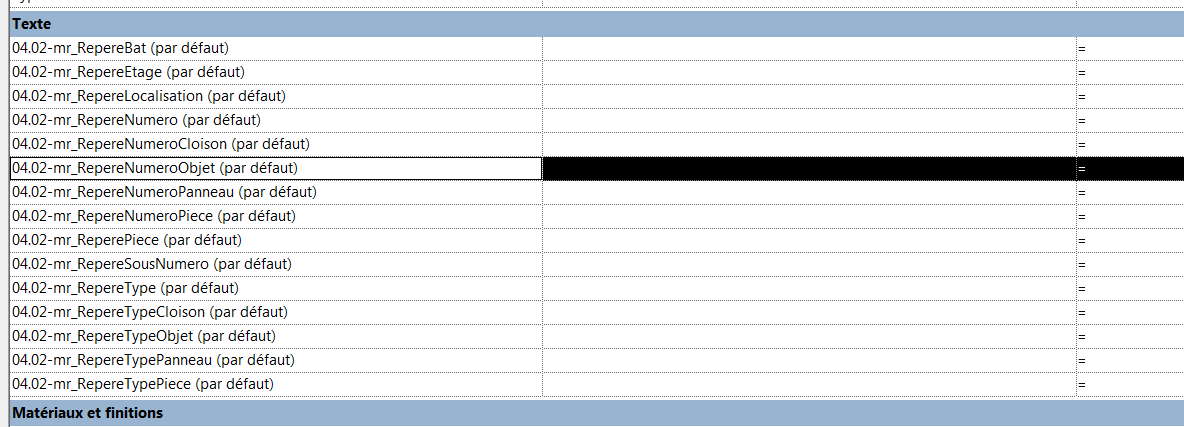

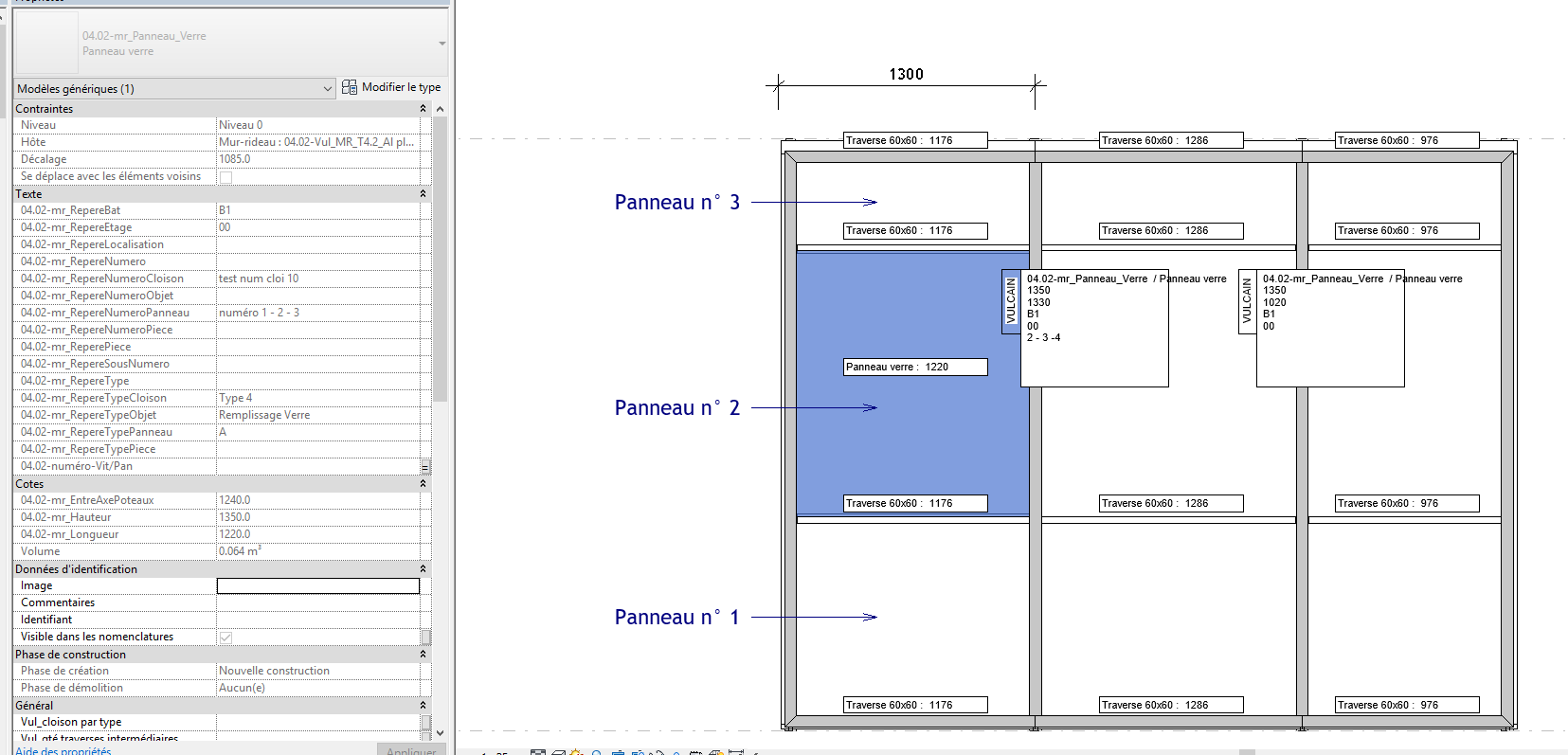

en pj : un imprime écran, je souhaite écrire "panneau n° 02" au paramètre "04.02-mr-RepereNumeroPiece"
Je dis que c'est "bloqué" car quand je sélectionne le panneau vitré, les paramètres sont grisés dans la fenêtre de propriété, pas moyen d'y écrire quelques chose, ni en passant la fenêtre de propriété i en passant par la nomenclature. De plus ce numéro je souhaite pouvoir le ressortir en étiquette.
je veux lui donner un numéro (en occurrence car chaque vitrage aura un numéro différent) je n'arrive pas à écrire un numéro (ni autre chose)
Je dis que c'est "bloqué" car quand je sélectionne le panneau vitré, les paramètres sont grisés dans la fenêtre de propriété, pas moyen d'y écrire quelques chose, ni en passant la fenêtre de propriété i en passant par la nomenclature. De plus ce numéro je souhaite pouvoir le ressortir en étiquette.
je veux lui donner un numéro (en occurrence car chaque vitrage aura un numéro différent) je n'arrive pas à écrire un numéro (ni autre chose)
0
Annuler
Votes
Bonjour à tous,
Pour moi les paramètres ne sont pas "grisés" lorsque j'utilise la famille de panneau dans un mur-rideau.
Sur votre image, le panneau est un modèle générique. Est-ce qu'il s'agit d'une famille imbriquée ?
Pour moi les paramètres ne sont pas "grisés" lorsque j'utilise la famille de panneau dans un mur-rideau.
Sur votre image, le panneau est un modèle générique. Est-ce qu'il s'agit d'une famille imbriquée ?
0
Annuler
Votes
Les panneaux sont bien déverrouillés (UP).
Ce sont les paramètres des objets à l'intérieur (imbriqué) qui sont inaccessible. Les objets sont étalements déverrouillés.
Ce sont les paramètres des objets à l'intérieur (imbriqué) qui sont inaccessible. Les objets sont étalements déverrouillés.
0
Annuler
Votes
si je l'associe à un paramètre partagé de la famille, je n'arrive pas à lui donner un numéro unique (j'ai 200 panneaux dans cette même famille)
je n'arrive pas non plus à l'associer à un "paramètre projet".
je n'arrive pas non plus à l'associer à un "paramètre projet".
0
Annuler
Votes
Pour qu'ils soient différents il faudra donc créer autant de paramètres qu'il y a de panneaux !
Dans la famille il y a 3 panneaux, vous pourriez avoir 1 paramètre de numéro/code pour le "bloc" complet et un paramètre par panneau qui incrémente (via une formule) les numéros de chaque panneau distinct ?
Dans la famille il y a 3 panneaux, vous pourriez avoir 1 paramètre de numéro/code pour le "bloc" complet et un paramètre par panneau qui incrémente (via une formule) les numéros de chaque panneau distinct ?
0
Annuler
Votes
Merci, bonne idée en effet je ne sais pas faire cela, je vais aller apprendre à le faire. Toutefois, j'ai environ 3000 panneaux donc je ne vais pas faire 3000 paramètres.
0
Annuler
Votes
Oui je pense bien.
La solution, comme souvent, ça serait de passer par Dynamo !
Bon courage
La solution, comme souvent, ça serait de passer par Dynamo !
Bon courage
0
Annuler
Votes
avec dynamo j'arrive à : dans la catégorie "panneaux de mur rideau"
copier la valeur d'un p.partagé vers un autre p.partagé
copier la valeur d'un p.projet vers un p.partagé
je n'arrive pas à : dans la catégorie "modèle générique" (qui est imbriquée)
copier la valeur d'un p.partagé vers un autre p.partagé NI copier la valeur d'un p.projet vers un p.partagé voici le message d'erreur :
" Avertissement:Element.SetParameterByName l'opération a échoué.
The parameter is read-only"
ma problématique reste entière
copier la valeur d'un p.partagé vers un autre p.partagé
copier la valeur d'un p.projet vers un p.partagé
je n'arrive pas à : dans la catégorie "modèle générique" (qui est imbriquée)
copier la valeur d'un p.partagé vers un autre p.partagé NI copier la valeur d'un p.projet vers un p.partagé voici le message d'erreur :
" Avertissement:Element.SetParameterByName l'opération a échoué.
The parameter is read-only"
ma problématique reste entière
0
Annuler
Votes
Je viens de refaire la manipe pour avoir la même erreur, alors comme indiqué dans le "The parameter is read-only", on ne peut que lire le paramètre
Il faut donc d'abord dés-associer le paramètre de la famille panneau de celui de la famille modèle générique, ou ils resteront égaux.
Il faut donc d'abord dés-associer le paramètre de la famille panneau de celui de la famille modèle générique, ou ils resteront égaux.
0
Annuler
Votes

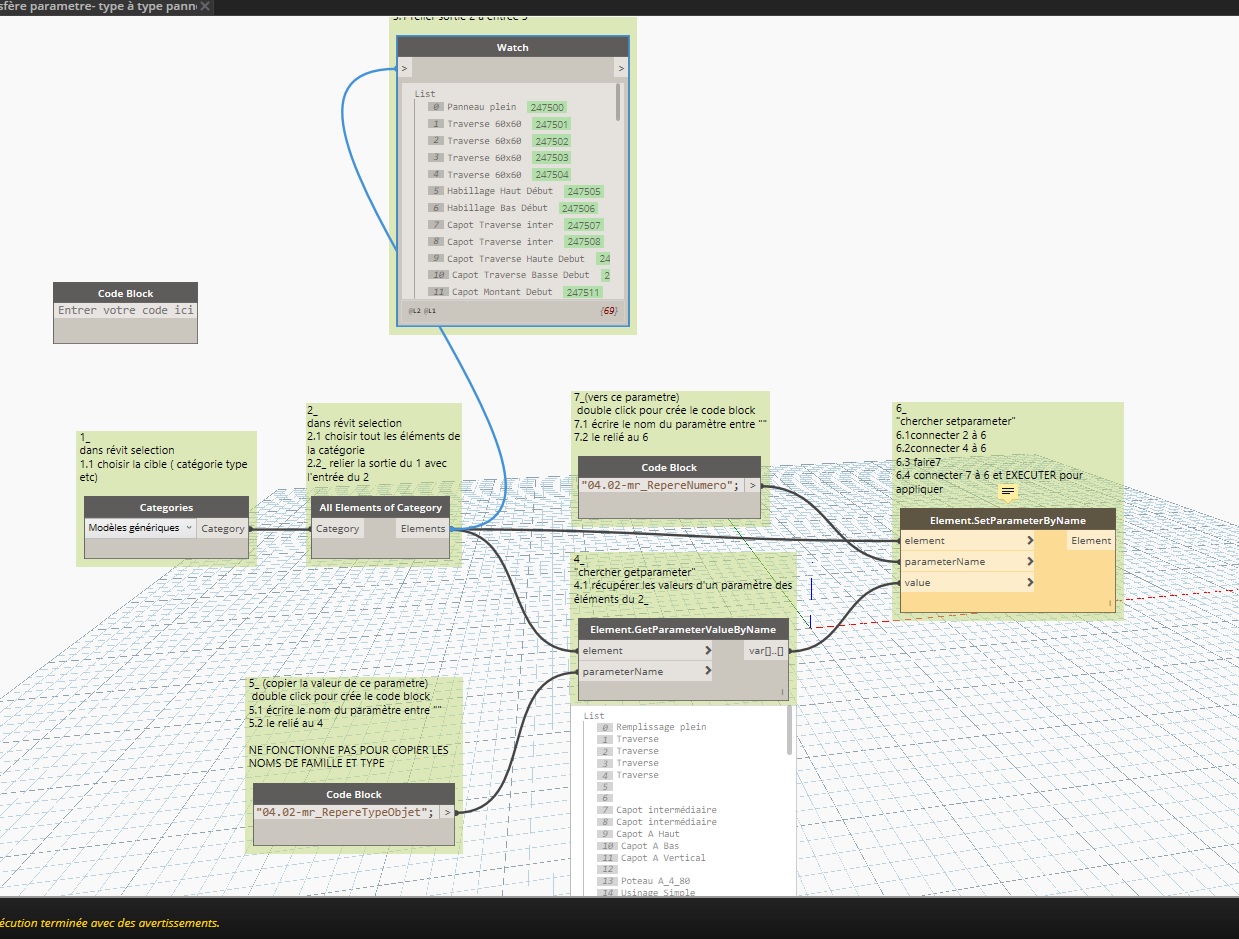

ok, du coup j'ai changé de paramètres.
ci joint le dynamo.
Mais ça ne fonctionne tjs pas.
Je pense que le problème viens du faite que les modèles génériques sont dans la famille "panneaux de mur rideau", du coup les paramètres sont "inaccessibles"
car quand je suis en catégorie "panneaux de mur rideau" tous vas bien.
ci joint le dynamo.
Mais ça ne fonctionne tjs pas.
Je pense que le problème viens du faite que les modèles génériques sont dans la famille "panneaux de mur rideau", du coup les paramètres sont "inaccessibles"
car quand je suis en catégorie "panneaux de mur rideau" tous vas bien.
0
Annuler
Votes
je viens de tester en changeant le paramètre d'occurence en "type" dans le modèle générique et ça marche
0
Annuler
Votes
3000 panneaux sur 100 familles avec différents types.
je pense être sur une piste mais j'ai besoin de vous :
j'ai donc trouvé que les données d'identification était "débloqués", c'est donc ce qu'il me faut.

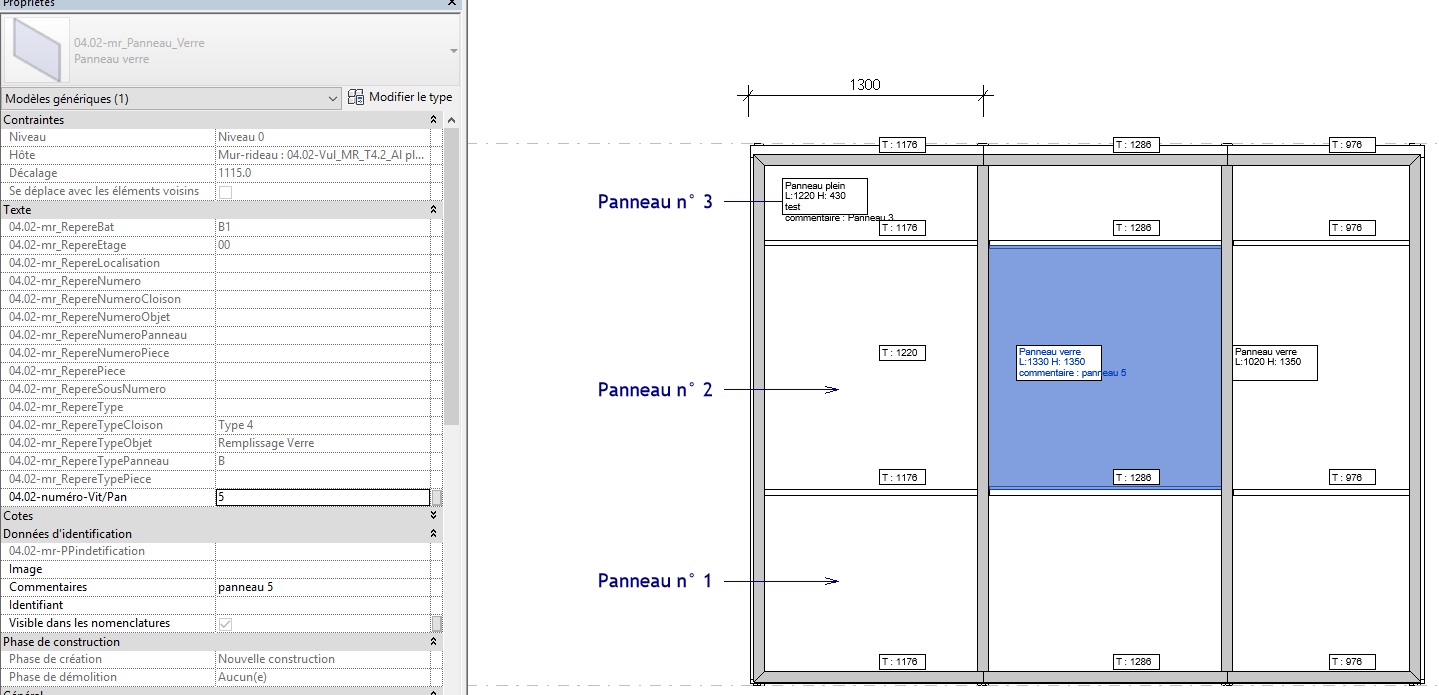

exemple voir l'image :
dans les données d'identification il y as le paramètre "commentaire" qui est "débloqué", j'y écris une donnée "panneau 5" et j'arrive à le faire ressortir en étiquette. j'ai donc essayé de d'ajouter un pp aux données d'identification mais ca ne fonctionne pas avec un pp texte, je ne sais pas faire.
pouvez vous m'indiquer comment faire svp?
je pense être sur une piste mais j'ai besoin de vous :
j'ai donc trouvé que les données d'identification était "débloqués", c'est donc ce qu'il me faut.
exemple voir l'image :
dans les données d'identification il y as le paramètre "commentaire" qui est "débloqué", j'y écris une donnée "panneau 5" et j'arrive à le faire ressortir en étiquette. j'ai donc essayé de d'ajouter un pp aux données d'identification mais ca ne fonctionne pas avec un pp texte, je ne sais pas faire.
pouvez vous m'indiquer comment faire svp?
0
Annuler
Votes
sauf je ne comprend pas, en type ça ne m'intéresse pas car le type se reproduit de multiples fois dans le projet. Je souhaite que chaque panneaux ait un numéro différent
0
Annuler
Votes
Yes!!!! bravo et merci c'est top
!!!
maintenant il ne faut pas oublier la manip pour plus tard.
!!! maintenant il ne faut pas oublier la manip pour plus tard
.
0
Annuler
Votes
oui c'est bien ça le soucis, je crois que le seul moyen c'est de passer par les paramètres systèmes qui sont toujours accessibles.
Mais on ne peut pas en créer d'autres!
Je vois que le paramètre "04.02-numero-Vit/Pan" n'est pas grisé. Quelle est la différence avec les autres ?
Mais on ne peut pas en créer d'autres!
Je vois que le paramètre "04.02-numero-Vit/Pan" n'est pas grisé. Quelle est la différence avec les autres ?
0
Annuler
Votes

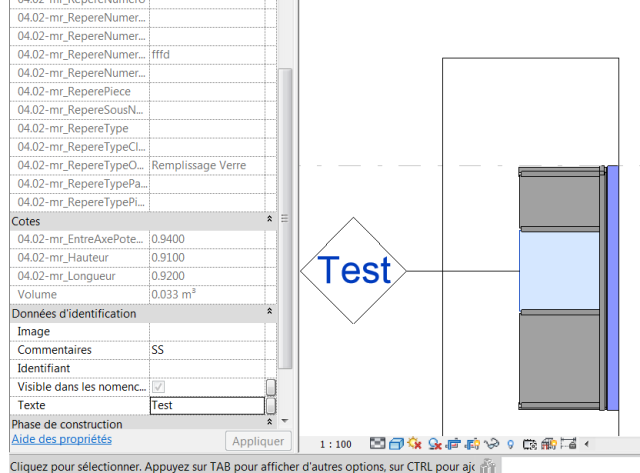

Créer un paramètre (le lier au paramètre partagé souhaité) qui s'applique sur les modèles génériques et ensuite on devrait pouvoir numéroter chaque panneau
0
Annuler
Votes
merci maintenant je dois renseigner 3000 panneaux !!!
mais également tous le autres objets
.
j'ai testé le scrpit car je voulais faire passer (copier) mes donnés entrées dans un p projet à un p partagé. sans succès.
Merci beaucoup pour votre aide.
Sujet résolu !
!!! mais également tous le autres objets
.j'ai testé le scrpit car je voulais faire passer (copier) mes donnés entrées dans un p projet à un p partagé. sans succès.
Merci beaucoup pour votre aide.
Sujet résolu !
0
Annuler
Votes

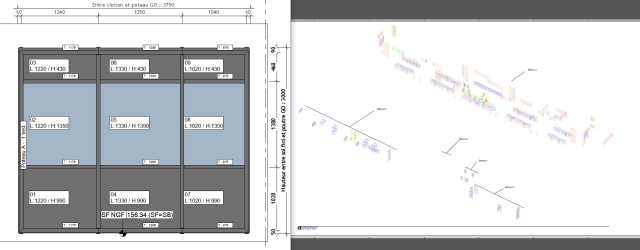

Pour vous donner une idée : voici ce que ça doit me donner au final. avec les quantités .
. avec les quantités .
0
Annuler
Votes
Pour deux raisons principales,
La première c'est que je ne sais pas bien utiliser révit, par exemple je ne sais pas quels sont les règles d'utilisation du paramètre "identifiant" dont tu parle. Toutefois bien évidemment je ferais une vérif grâce aux nomenclatures avec ces paramètres partagé que nous venons de mettre en place.
la deuxième, sur le projet quand j'ai besoin de renseigner des informations, j'ai l'obligation d'utiliser des paramètres commençant par 04.02. comme ça les personnes qui reprennent la maquette à l'utilisation seront d'où viens l'info et surtout il n'y aura pas de double utilisation d'un paramètre système.
La première c'est que je ne sais pas bien utiliser révit, par exemple je ne sais pas quels sont les règles d'utilisation du paramètre "identifiant" dont tu parle. Toutefois bien évidemment je ferais une vérif grâce aux nomenclatures avec ces paramètres partagé que nous venons de mettre en place.
la deuxième, sur le projet quand j'ai besoin de renseigner des informations, j'ai l'obligation d'utiliser des paramètres commençant par 04.02. comme ça les personnes qui reprennent la maquette à l'utilisation seront d'où viens l'info et surtout il n'y aura pas de double utilisation d'un paramètre système.
