On voit rien sur ton screen...

Bonsoir,

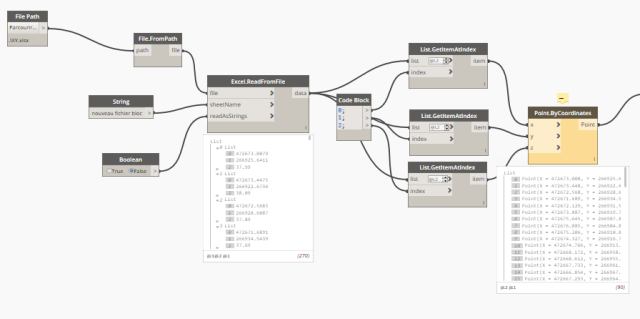

Désolé, je ne sais ce qu'il s'est passé j'ai fais l'opé via dynamo. Je remets une capture d'écran

Bonsoir,

Je n'arrive toujours pas à faire apparaître mes points dans mon fichier REVIT.

Je mets mes fichiers dans ce post, si quelqu'un peut jeter un oeil ou m'aiguiller au vue de mes fichiers,

Merci d'avance

[attachment]Downloads.zip[/attachment]

Un petit problème sur ton fichier joint, il est mal passé..

Ci joint mon fichier ZIP.

[attachment]Essai Dynamo.zip[/attachment]

tjrs pas, tu as un bouton spécial pour envoyer des fichier...

Je te conseille de relire toute la discussion ! la solution est sous tes yeux

Problème de coordonnée à mon avis....

Je refais un essai.

Essai Dynamo.zip

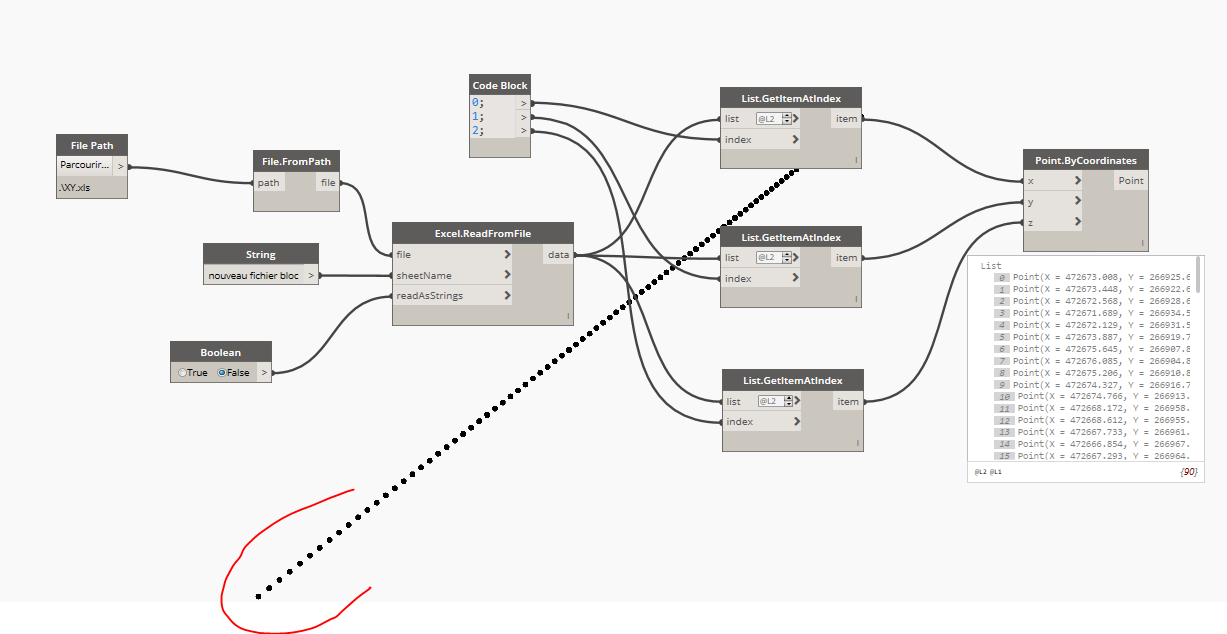

Les points sont bien présent, fait un zoom dans la partie visualisation de dynamo..

Je viens de faire un essai en modifiant quelques points en X et Y pour les rapprocher de l'origine et je les vois.

Je vais faire un zoom comme tu me conseilles.



merci de ta réponse et de me confirmer que le code dynamo est correct.

Bonne journée

Oui pour l'instant il est correct, comme conseillé tu devrais créer un système de coordonnée.

Je vais y aller doucement, j'affinerai au fur et à mesure. il faut maintenant que j'essai de relier ces points par une ligne mais j'hésite avec le fait de créer une famille de tuyaux sous revit avec des points de repères au début et à la fin du tuyau pour que ceux çi viennent se placer sur chaque points précédemment positionnés

Tu devrais revenir à la base, quel est ton besoin exactement ?

Que veux-tu obtenir/modéliser ?

En fait je souhaite modéliser le calepinage des tuyaux de micro-tunnelier en fonction du tracé défini en 2D et du profil en long généré avec Mensura qui me permet de récupérer manuellement les Z fe. Ce dernier pouvant être modifié une fois exporté en 2D sur autocad car mensura ne gère pas les courbes en Z (je ne sais pa si je suis clair). Mes tuyaux peuvent faire soit 3m, 2m ou 1m en fonction des courbes à prendre (ce qui explique que dons mon essai il y est un point tous les 3m car tuyaux de 3m pour cette affaire).



Il faudrait peut être que j'utilise Civil 3D pour le profil en long car lui gère les courbes en Z et je pourrais peut être plus facilement récupérer les X,Y,Z de mon tracé

Déjà les tuyaux sont de 3 m en 3D et non en 2D donc diviser ton profil en long sur le plan de comparaison est faux.

Bon allons y doucement, je comprends très bien la problématique.

Prenons un axe en 2D et son profil en long

Je t'envoie un exemple asap..

Je viens d'ouvrir ton fichier, oui dans l'absolu mon tracé peut ressembler à cela.

Si tu as besoin que je complète par des éléments dis le moi.

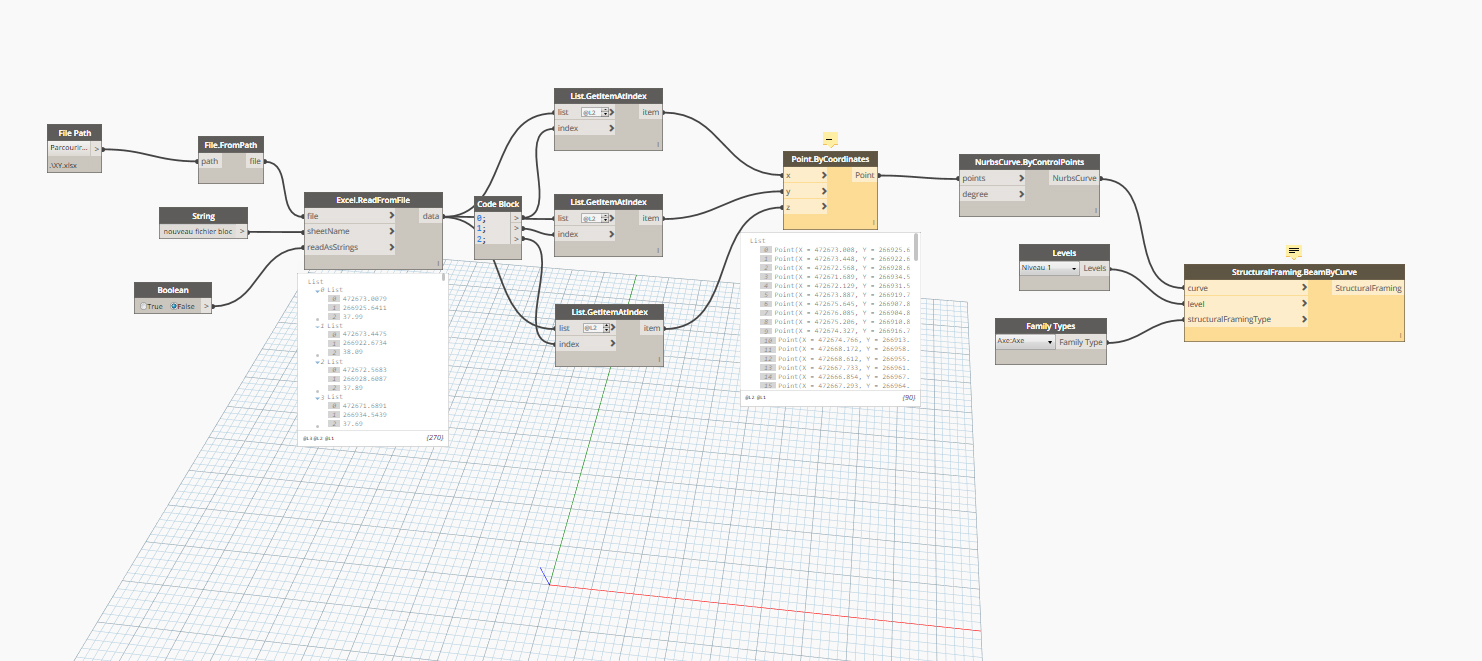

J'ai enfin trouvé la solution j'ai rajouté les fonctions suivantes après PointbyCoordinates :



Referencepointbypoint et ensuite Curvebypointbyreferencepoints. et avec tous cela je récupère une polyligne

pour extruder mon tunnel.

je n'arrive pas à trouver les fonctions que tu as cité précédemment ...

Pourrais tu m'envoyer le dyn pcq mon problème est le même que le tiens je pense.



Je doit tracer un mur de soutènement selon des coordonnées x y z .

Je dois donc généré une polyligne en coube à travers mes points ...
