Bonjour à tous,

Je travaille avec Revit 2016, je voulais savoir si il y avait une astuce pour faire une nomenclature avec les liens Révit attaché à ma maquette système.

Merci par avance,

Stéphane,
il y a environ 3 ans
·
#7772
0
Votes
Annuler
Réponse en image...

http://nsa39.casimages.com/img/2018/01/18/180118044841149633.png
il y a environ 3 ans
·
#7775
0
Votes
Annuler
Merci Rémy pour votre rapidité.

Dans le cadre de mon projet, je dois réaliser des présentations et on me demande de faire apparaître dans une présentation les noms des maquettes liés.-Structure; Architecture, etc... Une présentation avec dans un tableau type nomenclature les références.
ARC-25648-25563-A.rvt
IGC -22222-3333-A.rvt
Etc...

Désolé, espérant que mes explications seront plus clair.
il y a environ 3 ans
·
#7776
0
Votes
Annuler
Nomenclature des liens RVT
puis tu glisse la nomenclature dans la feuille
il y a environ 3 ans
·
#7777
0
Votes
Annuler
Arf trop rapide ! ;)
il y a environ 3 ans
·
#7778
0
Votes
Annuler

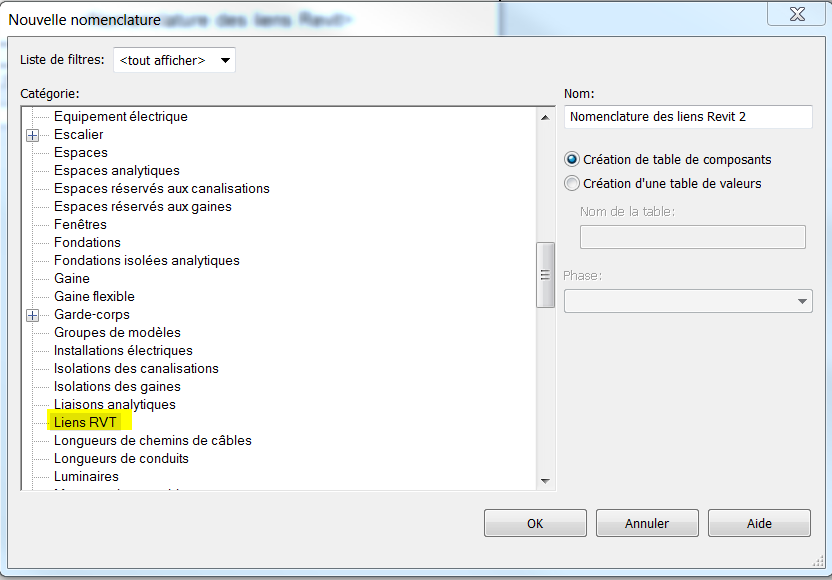

Nomenclature des liens RVT
[attachment]Capture.PNG[/attachment]

valable qu'a partir de Revit 2018 ;)
il y a environ 3 ans
·
#7779
0
Votes
Annuler
Oui c'est vrai qu'en 2018 ! Bien utile d'ailleurs
il y a environ 3 ans
·
#7780
0
Votes
Annuler
sur 2016 il n'y a pas nomenclature lien, rrrr.
Y a t'il une autre méthode?
Sinon je vais créer des paramètre texte et je renseignerais à la main ...
il y a environ 3 ans
·
#7781
0
Votes
Annuler
Sinon tu fait une feuille avec une vue de chaque lien, et tu fait une liste de feuille avec un filtre.
il y a environ 3 ans
·
#7802
0
Votes
Annuler
Bonjour,

Merci Rémy pour ton aide.
Ta solution fonctionne.
J'ai réussit à récupérer mes liens attachés à ma maquette.Il ne me reste plus qu'à faire des filtres pour supprimer les éléments que je ne veut pas faire apparaître.

A très bientôt,
Stéphane
il y a environ 3 ans
·
#7806
0
Votes
Annuler
Oui très facile avec les filtres de revit, un paramètre partagée aux feuilles et le tour est joué ;) !
il y a environ 3 ans
·
#7825
0
Votes
Annuler

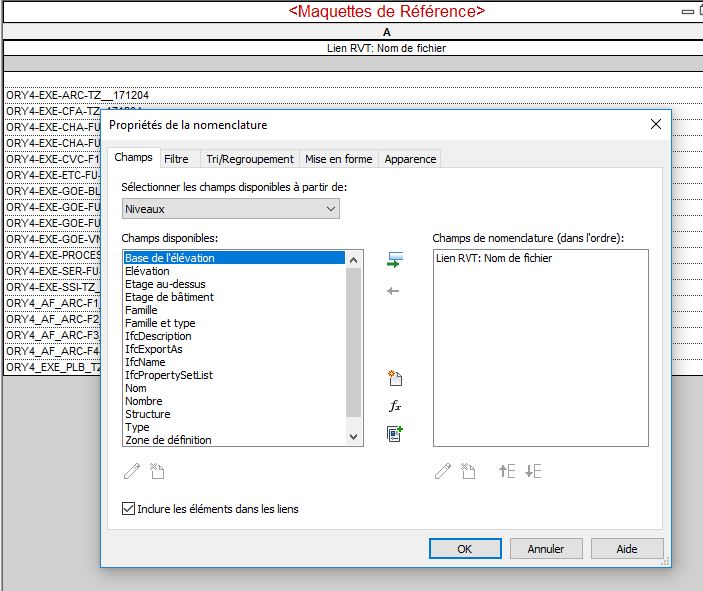

Plus rapide et fonctionnant avec des anciennes versions de Revit : une nomenclature de niveaux !
il y a environ 3 ans
·
#7837
0
Votes
Annuler
Belle astuce @Yandi Simon ! ;)
il y a environ 3 ans
·
#8104
0
Votes
Annuler
Bonjour, Dans la même idée : Est 'il possible de faire un filtre dans les vues pour coloriER les liens en plusieurs couleur ( pour la synthèse)
Si la catégories "liens" ( dans les choix de filtres) n'est possible qu'en 2018, comment pourrait t'on s'y prendre pour les versions précédentes ?
il y a environ 3 ans
·
#8108
0
Votes
Annuler
Filtrer par sous-projet ?
1 sous-projet = 1 lien.
il y a environ 3 ans
·
#8109
0
Votes
Annuler
Bonjour,

Merci Rémy et Yandi pour vos solutions.

Intégrer dans mes gabarits cela fonctionne à tous les coups.Un vrai gain de temps et une source d'erreur en moins sur la saisie manuelle.

A très bientôt,
Stéphane
il y a environ 3 ans
·
#8111
0
Votes
Annuler
Au plaisir de t'avoir aidé @Stéphane Delrue
il y a environ 3 ans
·
#8112
0
Votes
Annuler
Le plaisir du Bim esprit collaboratif, la preuve :D
il y a environ 3 ans
·
#8113
0
Votes
Annuler
Bonjour, Dans la même idée : Est 'il possible de faire un filtre dans les vues pour coloriER les liens en plusieurs couleur ( pour la synthèse)
Si la catégories "liens" ( dans les choix de filtres) n'est possible qu'en 2018, comment pourrait t'on s'y prendre pour les versions précédentes ?

@Sébastien WEISS
Tu peux gérer la couleurs des liens depuis les Remplacements de visibilité (VV)
il y a environ 3 ans
·
#8116
0
Votes
Annuler
Merci , mais je pensais qu'il existait une autre méthode. En attendant celle ci convient très bien.
