[REVIT] Angle par rapport au nord géographique
FP
François Pendelio
03 décembre 2024
1830 0 2 0
Bonjour à tous !
J'ai récupéré une maquette REVIT qu'un ex collègue a modélisé.
Il n'avait, à l'époque, pas pris la peine de la géo-référencer.
Je cherche donc à la faire à postériori.
J'ai bien en tête, et l'habitude, la méthode consistant à prendre un point X, Y, Z sur le DWG géomètre, et a renseigner le point de base du projet avec les mêmes valeurs (en laissant le point topo à 0,0,0). Pas de problème la dessus.
J'ai cependant un probleme avec une notion "d'angle par rapport au nord géographique" :
- Ma vue est bien régler sur NORD GEOGRAPHIQUE"
- Sur cette vue, le bâtiment est dans le bon sens

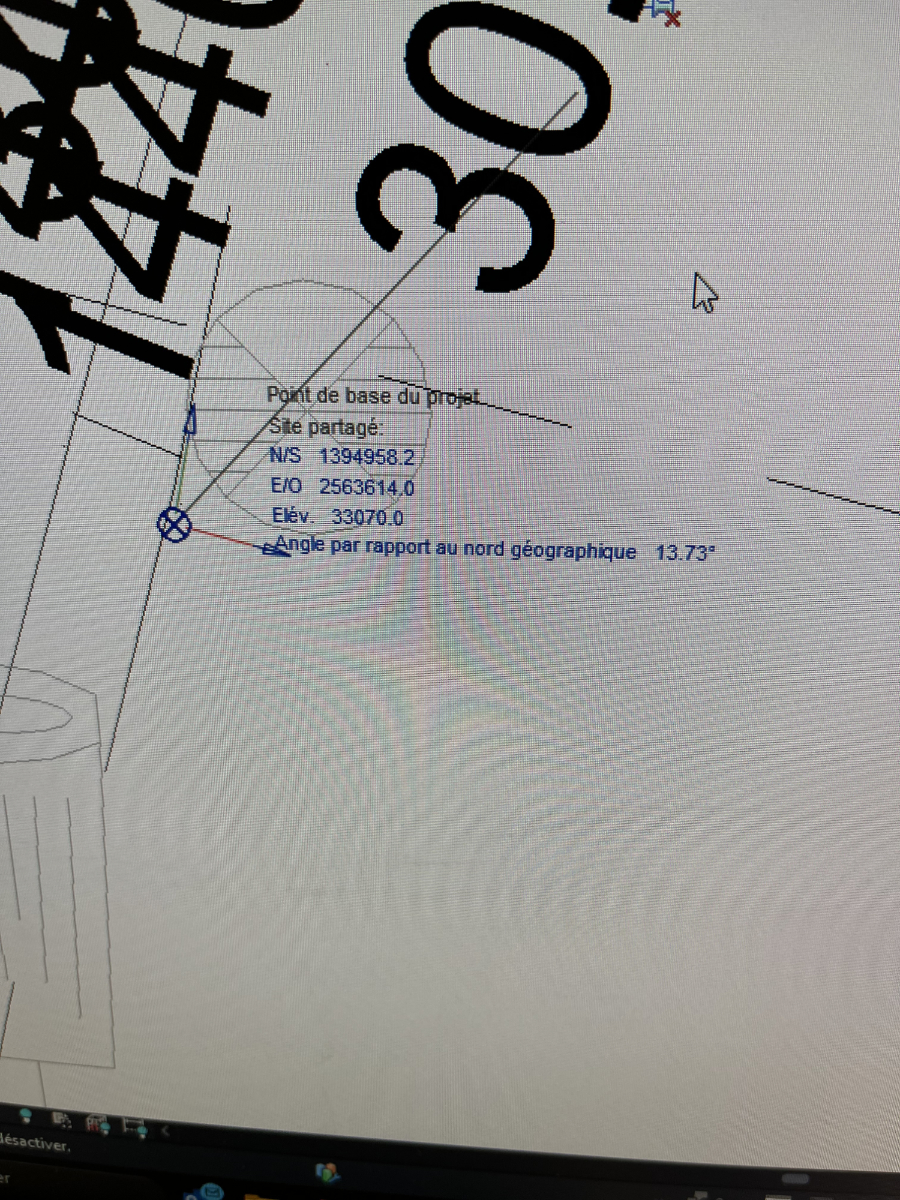

- Quand je clique sur le point de base du projet, le repère du systeme X, Y présente un angle de 13.75 par rapport au nord géographique
Plusieurs questions ! :
- Pourquoi ce décalage ?
- Si j'essaie de remettre cet angle à 0, c'est tout le dessin qui pivote. Est-il possible de pivoter ce repère X, Y, sans toucher à l'orientation du dessin ?
J'ai récupéré une maquette REVIT qu'un ex collègue a modélisé.
Il n'avait, à l'époque, pas pris la peine de la géo-référencer.
Je cherche donc à la faire à postériori.
J'ai bien en tête, et l'habitude, la méthode consistant à prendre un point X, Y, Z sur le DWG géomètre, et a renseigner le point de base du projet avec les mêmes valeurs (en laissant le point topo à 0,0,0). Pas de problème la dessus.
J'ai cependant un probleme avec une notion "d'angle par rapport au nord géographique" :
- Ma vue est bien régler sur NORD GEOGRAPHIQUE"
- Sur cette vue, le bâtiment est dans le bon sens
- Quand je clique sur le point de base du projet, le repère du systeme X, Y présente un angle de 13.75 par rapport au nord géographique
Plusieurs questions ! :
- Pourquoi ce décalage ?
- Si j'essaie de remettre cet angle à 0, c'est tout le dessin qui pivote. Est-il possible de pivoter ce repère X, Y, sans toucher à l'orientation du dessin ?
Images
Réponses
Bonjour,
De ce que vous nous dites, tout va bien !
Il ne faut pas modifier la valeur de la propriété Angle par rapport au nord géographique du Point de base du projet, mais bien la propriété Orientation des vues en plan.

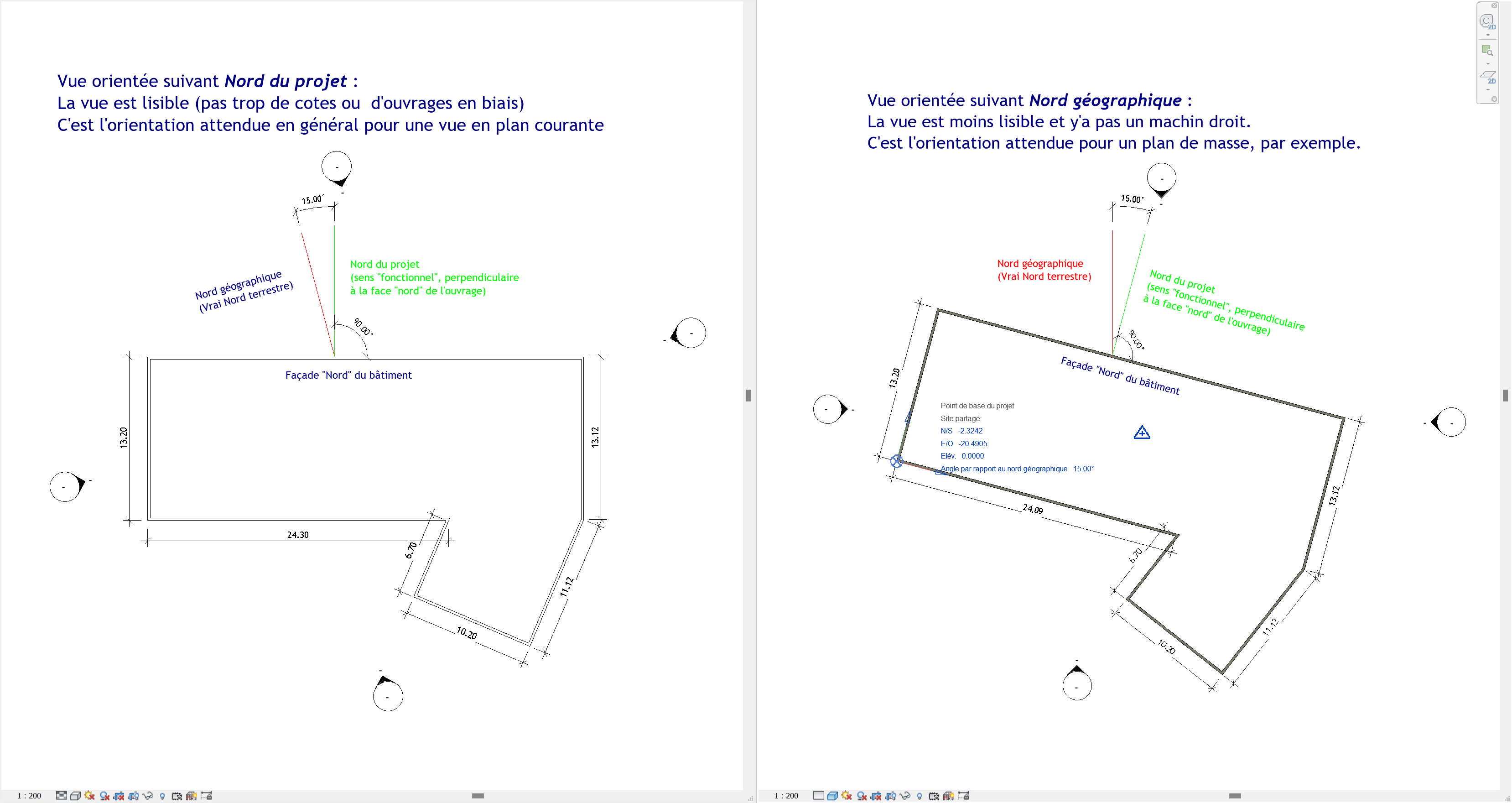

Et comme un dessin vaut mieux qu'un long discours, vous trouverez en pièce jointe une image qui présente les deux "nord" possibles, extraites d'un projet dans lequel :
PS : Le point topo peut aussi être déplacé. s'il devait toujours rester à (0,0,0), il ne servirait à rien. En gros, le point de base projet correspond à un point remarquable de l'ouvrage (angle du bâtiment, axe d'un poteau, etc.), alors que le point topo est un point remarquable du terrain (borne de la parcelle, borne IGN, etc.).
De ce que vous nous dites, tout va bien !
Il ne faut pas modifier la valeur de la propriété Angle par rapport au nord géographique du Point de base du projet, mais bien la propriété Orientation des vues en plan.
Et comme un dessin vaut mieux qu'un long discours, vous trouverez en pièce jointe une image qui présente les deux "nord" possibles, extraites d'un projet dans lequel :
- L'Angle par rapport au nord géographique du Point de base du projet vaut 15°
- La vue de gauche "voit" l'orientation du projet
- La vue de droite voit la vraie orientation
PS : Le point topo peut aussi être déplacé. s'il devait toujours rester à (0,0,0), il ne servirait à rien. En gros, le point de base projet correspond à un point remarquable de l'ouvrage (angle du bâtiment, axe d'un poteau, etc.), alors que le point topo est un point remarquable du terrain (borne de la parcelle, borne IGN, etc.).
FB
En pratique, vous aurez presque toujours une valeur non nulle dans la propriété Angle par rapport au nord géographique, car la probabilité que la Façade "Nord" du bâtiment soit pile poil orientée suivant le vrai nord de la réalité véritable et très très faible.
Enfin, si vous disposez d'un fichier DWG géomètre correctement géoréférencé, je vous invite à en importer les coordonnées plutôt qu'à copier/coller des données approximatives/arrondies, qui peuvent engendrer de petits décalages entre deux modèles, si ces approximations/arrondis diffèrent. Cette importation injecte aussi l'angle par rapport au nord géographique dans le point de base du projet.
Note : désolé pour le double post, le mode d'édition de post ne semble pas fonctionner correctement.
Enfin, si vous disposez d'un fichier DWG géomètre correctement géoréférencé, je vous invite à en importer les coordonnées plutôt qu'à copier/coller des données approximatives/arrondies, qui peuvent engendrer de petits décalages entre deux modèles, si ces approximations/arrondis diffèrent. Cette importation injecte aussi l'angle par rapport au nord géographique dans le point de base du projet.
Note : désolé pour le double post, le mode d'édition de post ne semble pas fonctionner correctement.
