Rotation symbole prise de courant
CB
CLEMENT BARBEREAU
04 janvier 2022
2263 0 1 0
Bonjour,
Je suis actuellement de développer le bim en électricité dans ma société.
Je bloque sur un sujet c'est concernant les symboles de prises de courant.
En effet, je souhaite que ce dernier puisse être orientable en fonction de la l'implantation au niveau des cloisons et ou des parois.
Avez-vous des solutions afin d'effecteur un paramètre de rotation des symboles ?
En vous remerciant d'avance.
Clément.
Je suis actuellement de développer le bim en électricité dans ma société.
Je bloque sur un sujet c'est concernant les symboles de prises de courant.
En effet, je souhaite que ce dernier puisse être orientable en fonction de la l'implantation au niveau des cloisons et ou des parois.
Avez-vous des solutions afin d'effecteur un paramètre de rotation des symboles ?
En vous remerciant d'avance.
Clément.
Images
Réponses
Bonjour,
Je ne comprends pas la demande.
Lorsque tu intègres ta prise contre un mur, le symbole 2D suit non?

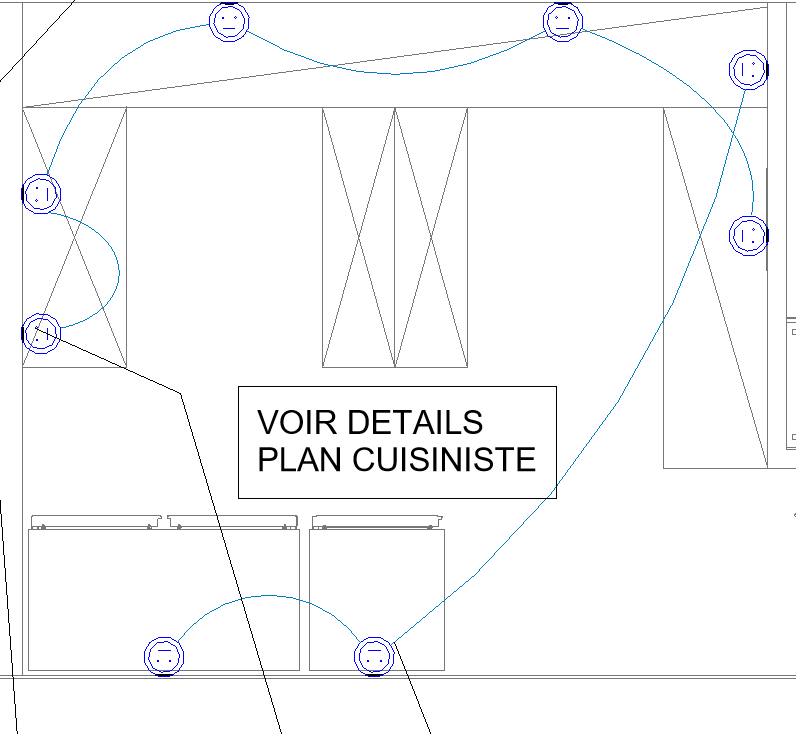

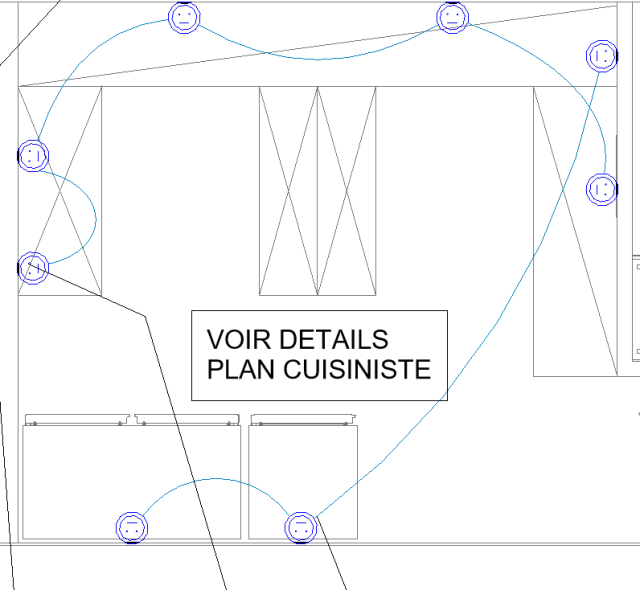

Tu voudrais que tous les symboles soient dans le sens de lecture? Et non pas comme sur la capture...
Je ne comprends pas la demande.
Lorsque tu intègres ta prise contre un mur, le symbole 2D suit non?
Tu voudrais que tous les symboles soient dans le sens de lecture? Et non pas comme sur la capture...
JP
Bonjour Jérôme,
En effet c'est bien cela, je désire que les symboles soient tous dans le bon sens de lecture et non pas dans dans différentes orientation.
Cordialement.
En effet c'est bien cela, je désire que les symboles soient tous dans le bon sens de lecture et non pas dans dans différentes orientation.
Cordialement.
CB
Salut,
J'ai regardé mes familles et vu que je gère déjà un décalage horizontal et vertical de mon élément de détail (via les axes) je ne peux pas en plus y associer une rotation.
Mais c'est peut-être possible, mais là comme ça je ne vois pas comment.
A voir si quelqu'un à une solution à te donner.
Bon courage
J'ai regardé mes familles et vu que je gère déjà un décalage horizontal et vertical de mon élément de détail (via les axes) je ne peux pas en plus y associer une rotation.
Mais c'est peut-être possible, mais là comme ça je ne vois pas comment.
A voir si quelqu'un à une solution à te donner.
Bon courage
JP
Hello,
Vectorworks ?
Allplan ?
Tekla ?
Geo Mensura ?
Archicad ?
Plancal ?
Vectorworks ?
Allplan ?
Tekla ?
Geo Mensura ?
Archicad ?
Plancal ?
YP
Bonjour Yohann,
En effet, je n'ai pas précisé le logiciel.
Je développe le BIM par l'intermédiaire du logiciel REVIT.
Cordialement
En effet, je n'ai pas précisé le logiciel.
Je développe le BIM par l'intermédiaire du logiciel REVIT.
Cordialement
CB
Bonjour,
Réponse un peu tardive mais une solution simple (pas forcément la plus optimisée je l'admet) serait de créer 4 éléments de détail avec chacun son orientation puis de les associer à un paramètre Oui/Non.
Bien sûr ça ne convient pas pour une orientation à 45°.
Qu'en pensez-vous?
Réponse un peu tardive mais une solution simple (pas forcément la plus optimisée je l'admet) serait de créer 4 éléments de détail avec chacun son orientation puis de les associer à un paramètre Oui/Non.
Bien sûr ça ne convient pas pour une orientation à 45°.
Qu'en pensez-vous?
TB
