Bonjour à tous,
Tous mes vœux d'abord pour cette année 2015
Vous avez probablement eu le cas où certains de vos collaborateurs n'ont pas vos logiciels de modélisation, ils utilisent simplement des visionneuses permettant de faire des annotations, dans un monde idéal on importe ces annotations faites sur BIMsight à travers un fichier .BCF dans Revit ou ArchiCAD, on traite les objets en question, on valide l'annotation et on renvoie le nouveau modèle .IFC avec les annotations .BCF.
J'ai vu qu'il existe certains plugins tel que BCFier par Matteo Cominetti et BCF Manager par KUBUS, ces derniers s'intègre à priori bien dans Revit et ArchiCAD et permettent un aller-retour direct,
quelqu'un a déjà essayé des solutions similaires ? est-ce fiable ?
Tous mes vœux d'abord pour cette année 2015
Vous avez probablement eu le cas où certains de vos collaborateurs n'ont pas vos logiciels de modélisation, ils utilisent simplement des visionneuses permettant de faire des annotations, dans un monde idéal on importe ces annotations faites sur BIMsight à travers un fichier .BCF dans Revit ou ArchiCAD, on traite les objets en question, on valide l'annotation et on renvoie le nouveau modèle .IFC avec les annotations .BCF.
J'ai vu qu'il existe certains plugins tel que BCFier par Matteo Cominetti et BCF Manager par KUBUS, ces derniers s'intègre à priori bien dans Revit et ArchiCAD et permettent un aller-retour direct,
quelqu'un a déjà essayé des solutions similaires ? est-ce fiable ?
1
Annuler
Votes
Bonjour,
Archicad, dans sa version 18 gère maintenant ce format d'échange.
Cordialement,
Archicad, dans sa version 18 gère maintenant ce format d'échange.
Cordialement,
0
Annuler
Votes
Merci Stéphane c'est intéressant !
que ce qu'on peut faire avec cette fonctionnalité native ? Import export ? y a t il des fonctionnalités en plus pour le traitement des informations ?
que ce qu'on peut faire avec cette fonctionnalité native ? Import export ? y a t il des fonctionnalités en plus pour le traitement des informations ?
0
Annuler
Votes
Je ne suis pour le moment qu'à la version 17, peut-être d'autres personnes pourraient en dire plus.
0
Annuler
Votes
J'ai effectué des tests entre plusieurs solutions de Trimble et d'autres telles que BIMCollab.
L'import, l'export et l'édition sont stable, même lors de plusieurs "va-et-vient".
1 remarque néanmoins:
Il est étonnant de constater l'hétérogénéité de l'offre logicielle concernant la gestion de paramètres certes non obligatoires selon définition formelle du bcf V2 ([ex: priorité, statut, titre, discipline) mais néanmoins pertinents. C'est dommage, car de fait ils ne peuvent souvent pas être exploités.
L'import, l'export et l'édition sont stable, même lors de plusieurs "va-et-vient".
1 remarque néanmoins:
Il est étonnant de constater l'hétérogénéité de l'offre logicielle concernant la gestion de paramètres certes non obligatoires selon définition formelle du bcf V2 ([ex: priorité, statut, titre, discipline) mais néanmoins pertinents. C'est dommage, car de fait ils ne peuvent souvent pas être exploités.
0
Annuler
Votes
Bonjour,
ARCHICAD a été le premier logiciel BIM a intégrer en 2014 dans sa version 18 le format BCF. Kubus a de plus développé un plug-in complémentaire appelé BCF Manager qui est gratuit et téléchargeable à cette adresse :
http://www.bimcollab.com/en/Get-started/Get-started/Activation-key
Le format BCF permet d'envoyer un fichier de très petite taille contenant à la fois une vue de la maquette ainsi qu'une annotation sous forme de message qui sera reçu par le partenaire. Les fichiers peuvent être échangés rapidement sans avoir à renvoyer l'intégralité de la maquette IFC.

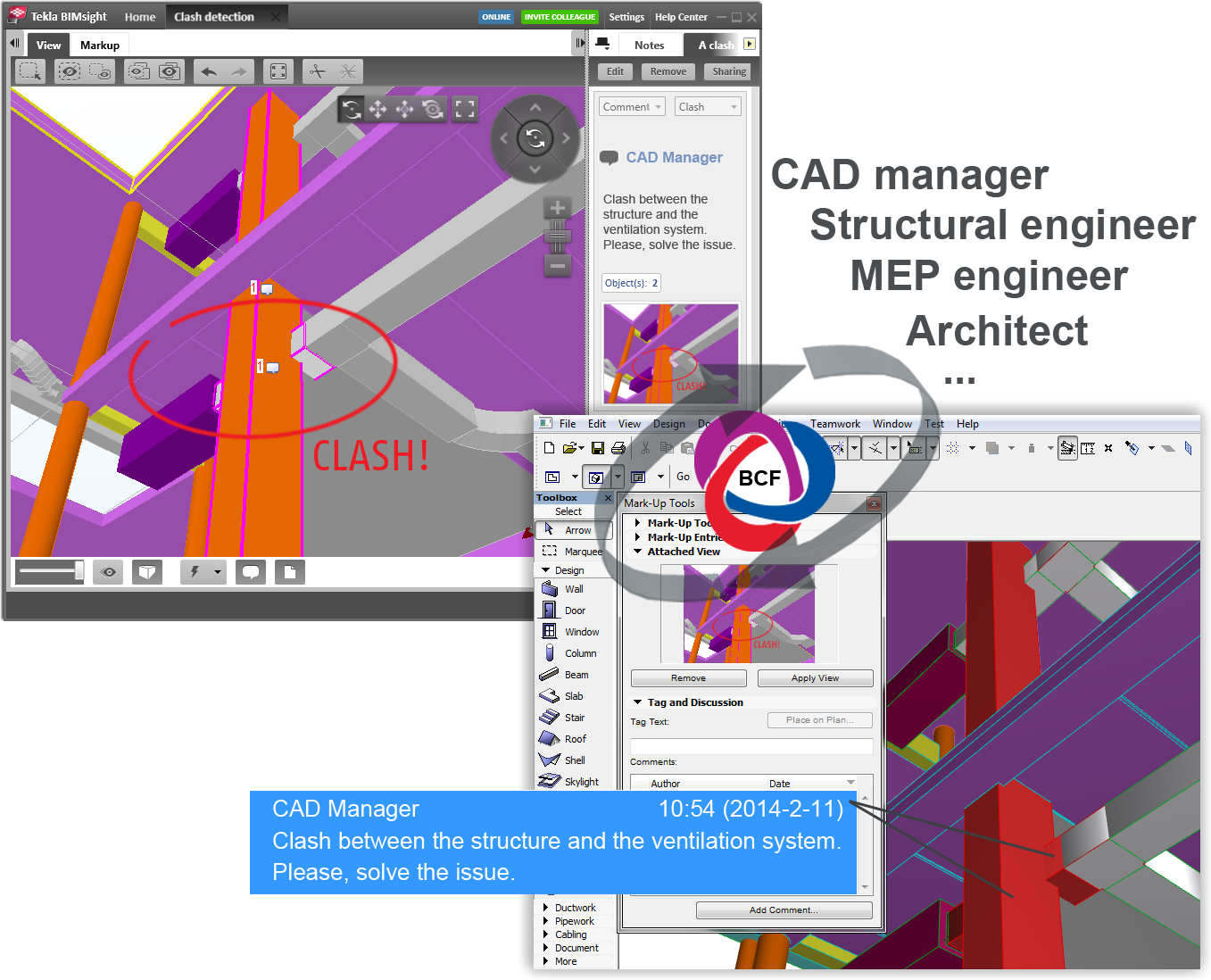

Voici une image qui illustre le workflow entre Tekla BimSight et ARCHICAD :
ARCHICAD a été le premier logiciel BIM a intégrer en 2014 dans sa version 18 le format BCF. Kubus a de plus développé un plug-in complémentaire appelé BCF Manager qui est gratuit et téléchargeable à cette adresse :
http://www.bimcollab.com/en/Get-started/Get-started/Activation-key
Le format BCF permet d'envoyer un fichier de très petite taille contenant à la fois une vue de la maquette ainsi qu'une annotation sous forme de message qui sera reçu par le partenaire. Les fichiers peuvent être échangés rapidement sans avoir à renvoyer l'intégralité de la maquette IFC.

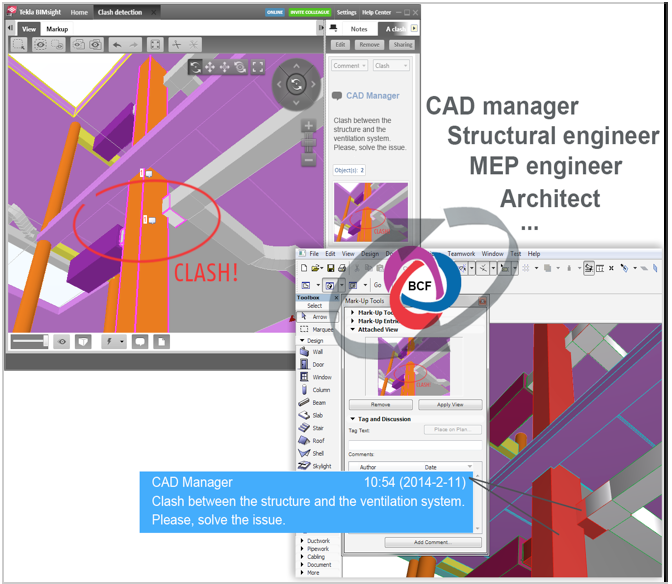

Voici une image qui illustre le workflow entre Tekla BimSight et ARCHICAD :
0
Annuler
Votes
pour ma part j'ai découvert le format d'échange BCF recemment.
Il permet effectivement dans revit d'ouvrir via BCFier le BCF généré sur tekla BIMSIGHT et d'afficher les vues crées dans ce dernier directement dans Revit. Un filtrage de la vue (passer en mode filaire ou en dicsipline Genie climatique) peut être nécessaire.
c'est la méthode collaborative en "Open BIM" la plus efficace que j'ai trouvé à ce jour. Mais le plugin (BCFier) reste confidentiel et n'est pas directement disponible sur l'app exchange d'autodesk.
voici le lien actuel : http://bcfier.com/
Il fonctionne très bien en lecture sur Revit 2017 mais l'ajout de note dans revit n'est pas stable et ne permet malheureusement pas une lecture des modifs du BCF faites dans revit dans Tekla BIMSIGHT.
Sans doute une volonté d'autodesk de promouvoir le systeme "BIM 360" au détriment de l'open bim et de la gratuité. Dommage. Espérons que dans les futurs versions Revit une lecture des BCF natives et fonctionnelles comme cela semble être le cas dans Archicad...
Il permet effectivement dans revit d'ouvrir via BCFier le BCF généré sur tekla BIMSIGHT et d'afficher les vues crées dans ce dernier directement dans Revit. Un filtrage de la vue (passer en mode filaire ou en dicsipline Genie climatique) peut être nécessaire.
c'est la méthode collaborative en "Open BIM" la plus efficace que j'ai trouvé à ce jour. Mais le plugin (BCFier) reste confidentiel et n'est pas directement disponible sur l'app exchange d'autodesk.
voici le lien actuel : http://bcfier.com/
Il fonctionne très bien en lecture sur Revit 2017 mais l'ajout de note dans revit n'est pas stable et ne permet malheureusement pas une lecture des modifs du BCF faites dans revit dans Tekla BIMSIGHT.
Sans doute une volonté d'autodesk de promouvoir le systeme "BIM 360" au détriment de l'open bim et de la gratuité. Dommage. Espérons que dans les futurs versions Revit une lecture des BCF natives et fonctionnelles comme cela semble être le cas dans Archicad...
0
Annuler
Votes
BIM Track a un support BCF avec des connecteurs pour plusieur plateformes. http://www.bimtrack.co
