Tests import / export de fichiers IFC #Allplan #ArchiCAD #Revit #Tekla ..
H
HEXABIM
02 mai 2016
27345 0 21 0
Réponses
Gabriel Castel
La maquette complète (NON BREP) est téléchargée de mon côté, mais je vois que le processus n'est pas terminée sur BIM+. Est ce qu'elle est disponible pour vous ?
Pour les BCF, comment doit-on procéder sur BIM+ ?
La maquette complète (NON BREP) est téléchargée de mon côté, mais je vois que le processus n'est pas terminée sur BIM+. Est ce qu'elle est disponible pour vous ?
Pour les BCF, comment doit-on procéder sur BIM+ ?
PB
Philippe Bondier
Déposez dans le volet document le modèle complet (non brep), le traitement par bim+ est en cours.
Je vous propose de détailler le flux BCF une fois que les accès / rôles / modèles seront établis.
Déposez dans le volet document le modèle complet (non brep), le traitement par bim+ est en cours.
Je vous propose de détailler le flux BCF une fois que les accès / rôles / modèles seront établis.
GC
Le temps de valider les différents modèles, de procéder a un renommage, de les réorganiser et d'optimiser, je change les droits utilisateurs (possibilité de visualiser pour le moment) qui seront rétablis dès que la trame définitive sera en ligne. L'ensemble des modèles déposés par Philippe Bondierresteront accessibles dans leur état originel via le volet "Documents".
GC
Bonjour à tous;
ENFIN, quelque chose d'intéressant ! Félicitations à vous tous pour cet initiative. Personnelement, c'est ce que j'attendais de la plate-forme Hexabim.
ENFIN, quelque chose d'intéressant ! Félicitations à vous tous pour cet initiative. Personnelement, c'est ce que j'attendais de la plate-forme Hexabim.
LH
Je constate que beaucoup d'utilisateurs ont participé. Pour moi c'est ALLPLAN 2016. Est ce possible d'avoir un accès en viewer?
LH
Laurent HENIN Vous avez accès.
Un volontaire pour implanter un second bâtiment sur un modèle IFC distinct en provenance de Revit?
Un autre volontaire pour implanter un 3ème bâtiment en provenance d'Allplan?
Je me porte volontaire pour consolider ARC+MEP+STR du bâtiment A.
Un volontaire pour implanter un second bâtiment sur un modèle IFC distinct en provenance de Revit?
Un autre volontaire pour implanter un 3ème bâtiment en provenance d'Allplan?
Je me porte volontaire pour consolider ARC+MEP+STR du bâtiment A.
GC
Je veux bien tester à partir de revit. quelle est la procédure à suivre ?
WM
Pas mal d'avancements quand même
Merci GABRIEL CASTEL pour l'initiative,
Ce sera pas mal de faire un récap de participants et de modèles, peux tu m'envoyer un récap que je puisse mettre à jour mon premier poste ?
Merci GABRIEL CASTEL pour l'initiative,
Ce sera pas mal de faire un récap de participants et de modèles, peux tu m'envoyer un récap que je puisse mettre à jour mon premier poste ?
H
Petite remarque.

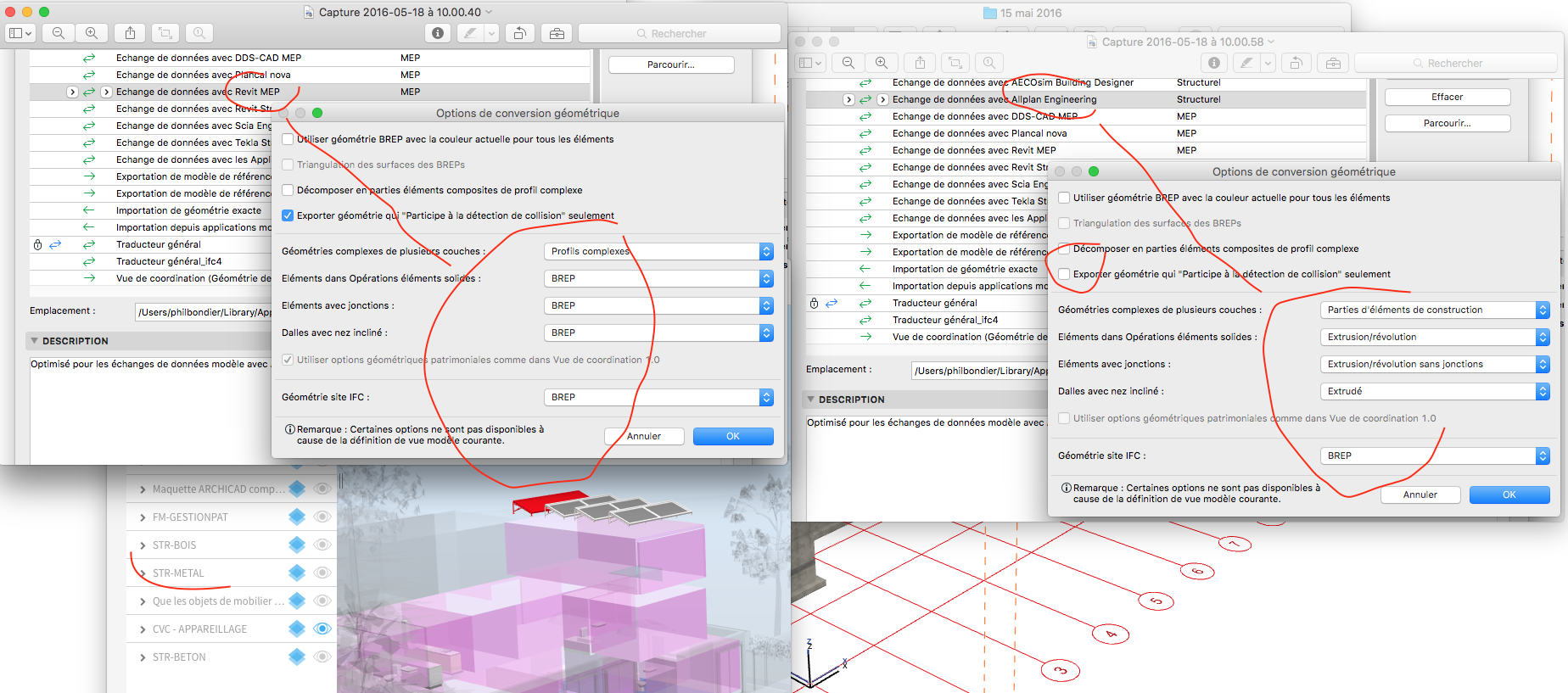

Lorsque j'ai créé les différents exports IFC de la maquette, je l'ai fait par l'intermédiaire de traducteurs pré-réglés pour tel ou tel logiciel (REVIT MEP, ALLPLAN ING, PLANCAL, etc...)
Sur la plateforme collaborative, si on renomme ces exports uniquement par cas d'usages, STR. CVC, etc... sans préciser pour quel logiciel , on ne sais plus quel est le modèle adéquat qui correspond au logiciel importateur et on risque de se retrouver avec des importations qui ne fonctionneront pas de manière optimum.
Par exemple les réglages d'exportation pour REVIT STRUCTURE et ALLPLAN ING ne sont pas identiques. (VOIR IMAGE JOINTE). Les BREP sont différents. J'avais mis pourtant les 2 versions sur BIM+.
Vous pouvez essayer avec la structure tel que afficher dans BIM+, mais .... c'est pas top si les réglages ne correspondent pas à votre logiciel...
M. Castel : Que diriez vous de remettre le nom des logiciels correspondant aux IFC ?
Est ce que certains d'entre vous ont pu tester ? Je suis preneur aussi de vos ajouts pour les réintégré à la maquette principale.
Lorsque j'ai créé les différents exports IFC de la maquette, je l'ai fait par l'intermédiaire de traducteurs pré-réglés pour tel ou tel logiciel (REVIT MEP, ALLPLAN ING, PLANCAL, etc...)
Sur la plateforme collaborative, si on renomme ces exports uniquement par cas d'usages, STR. CVC, etc... sans préciser pour quel logiciel , on ne sais plus quel est le modèle adéquat qui correspond au logiciel importateur et on risque de se retrouver avec des importations qui ne fonctionneront pas de manière optimum.
Par exemple les réglages d'exportation pour REVIT STRUCTURE et ALLPLAN ING ne sont pas identiques. (VOIR IMAGE JOINTE). Les BREP sont différents. J'avais mis pourtant les 2 versions sur BIM+.
Vous pouvez essayer avec la structure tel que afficher dans BIM+, mais .... c'est pas top si les réglages ne correspondent pas à votre logiciel...
M. Castel : Que diriez vous de remettre le nom des logiciels correspondant aux IFC ?
Est ce que certains d'entre vous ont pu tester ? Je suis preneur aussi de vos ajouts pour les réintégré à la maquette principale.
PB
Bonjour,
Je serais partant pour participer à vos test si il n'est pas trop tard!
Je suis projeteur structure et j'utilise Allplan Ingenierie 2015 et 2016.
Benoît
Je serais partant pour participer à vos test si il n'est pas trop tard!
Je suis projeteur structure et j'utilise Allplan Ingenierie 2015 et 2016.
Benoît
BV
Philippe Bondier J'ai laissé accessible à tous dans le volet DOCUMENT l'ensemble des fichiers originaux en zip.
Walter MONLOUBOU Envoyez moi ne MP votre adresse email que je vous donne les accès à la plateforme afin que vous puissiez télécharger des fichiers et produire votre modèle pour d'autres. JE rappelle le principe: chaque intervenant récupère le fichier ou les fichiers IFC de son choix et produit un fichier de manière à produire un modèle fédéré de données.
@Benoît VAYSSIERES# Il n'est pas trop tard, je vous ai donné l'accès au projet HEXABIM via notre plateforme bim+.
@Mohamed KHETTAB# ok, je te fais ça.
Walter MONLOUBOU Envoyez moi ne MP votre adresse email que je vous donne les accès à la plateforme afin que vous puissiez télécharger des fichiers et produire votre modèle pour d'autres. JE rappelle le principe: chaque intervenant récupère le fichier ou les fichiers IFC de son choix et produit un fichier de manière à produire un modèle fédéré de données.
@Benoît VAYSSIERES# Il n'est pas trop tard, je vous ai donné l'accès au projet HEXABIM via notre plateforme bim+.
@Mohamed KHETTAB# ok, je te fais ça.
GC

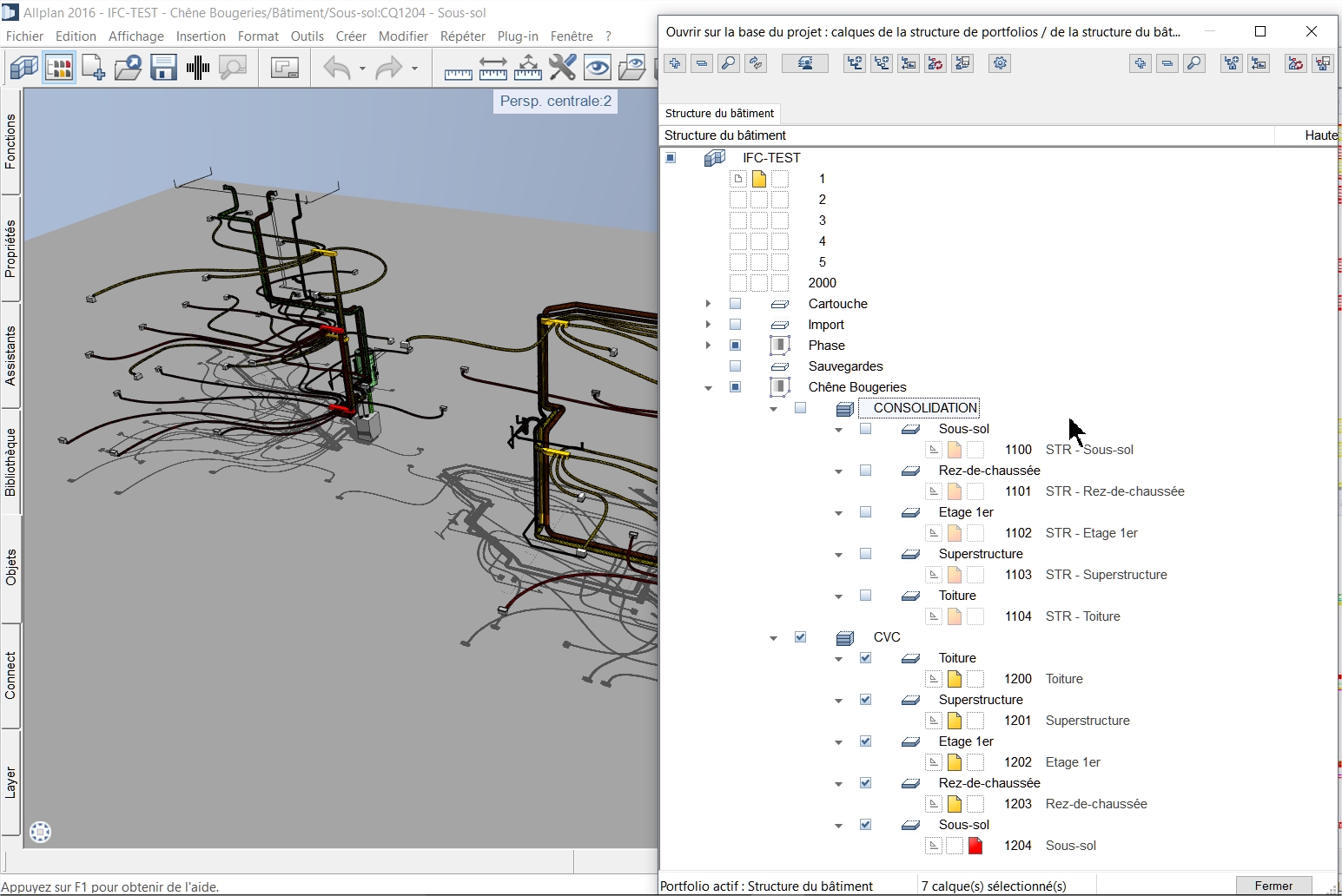

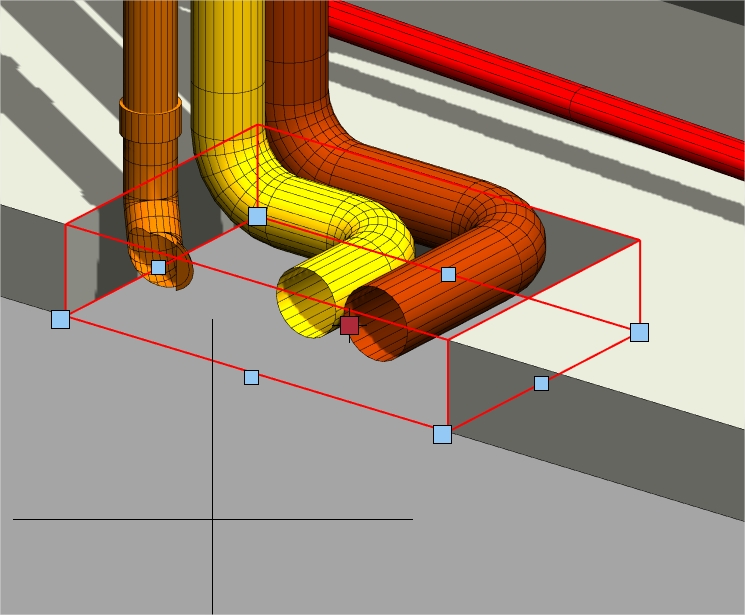

J'ai réalisé la consolidation STR+MEP sans difficultés particulières.

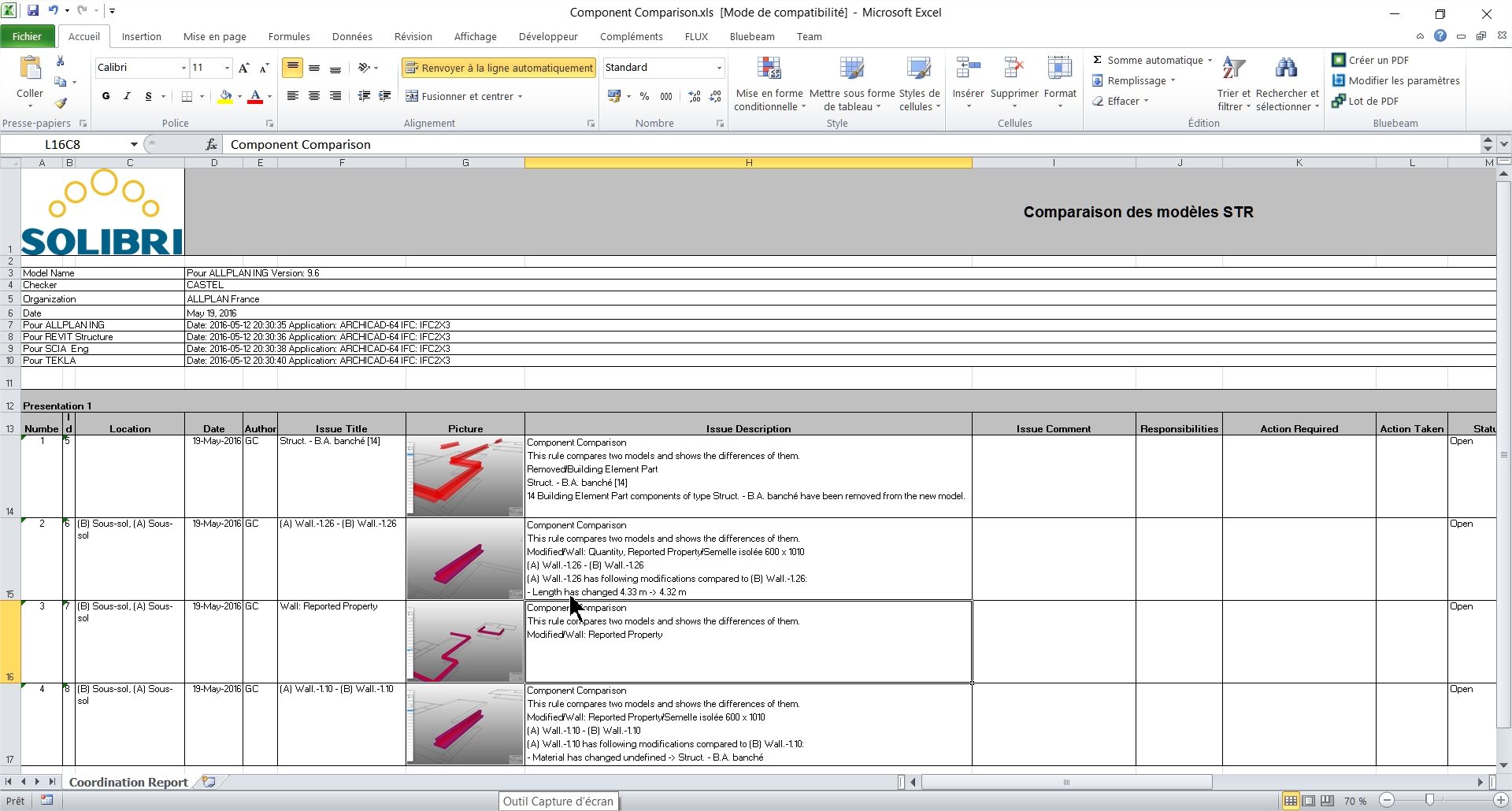

J'ai également réalisé par curiosité une comparaison des différents exports pour les logiciels cibles (voir résultat en PJ).
Ce qui me semble important c'est de clarifier au départ les usages et les flux:
Les import que vous allez réaliser vont vous donner un "sous-cul" qui doit vous permettre d'ajouter votre plus-value métier. Là ou en échanges natif, le BE fluides peut modifier la structure ou inversement, en openBIM, il est important de compléter le flux IFC par un flux BCF de demande de modification.
Certes, sur le papier c'est plus long de faire la demande de modif que de la réaliser soi-même, il s'avère qu'en "vrai" vous avez plutôt intérêt à éviter de modifier le modèle de votre voisin.
J'ai également réalisé par curiosité une comparaison des différents exports pour les logiciels cibles (voir résultat en PJ).
Ce qui me semble important c'est de clarifier au départ les usages et les flux:
Les import que vous allez réaliser vont vous donner un "sous-cul" qui doit vous permettre d'ajouter votre plus-value métier. Là ou en échanges natif, le BE fluides peut modifier la structure ou inversement, en openBIM, il est important de compléter le flux IFC par un flux BCF de demande de modification.
Certes, sur le papier c'est plus long de faire la demande de modif que de la réaliser soi-même, il s'avère qu'en "vrai" vous avez plutôt intérêt à éviter de modifier le modèle de votre voisin.
![3800_Microsoft Excel - Component Comparison.xls [Mode de compatibilité].jpg](https://www.hexabim.com/media/reviews/photos/original/45/3c/85/tests-import-export-de-fichiers-ifc-allplan-archicad-revit-tekla-21-1763236284.jpg)
GC
Bonjour
J'utilise ALLPLAN ARCHITECTURE 2016 et REVIT, alors on y go.
Ph. GUIBERT
J'utilise ALLPLAN ARCHITECTURE 2016 et REVIT, alors on y go.
Ph. GUIBERT
GP
Est ce que chacun d'entre vous, peux faire un petit rapport sur les éventuelles difficultés rencontrées lors de l'importation des fichiers que j'ai placé sur BIM+ ?
Si chacun, pouvait renvoyer un peu d'équipement en retour, nous pourrions évaluer et probablement constater que les échanges collaboratifs sont efficaces avec les IFC :-)
(C'était bien l'objectif de ce post, n'est ce pas ?)
Si chacun, pouvait renvoyer un peu d'équipement en retour, nous pourrions évaluer et probablement constater que les échanges collaboratifs sont efficaces avec les IFC :-)
(C'était bien l'objectif de ce post, n'est ce pas ?)
PB
Bonjour,

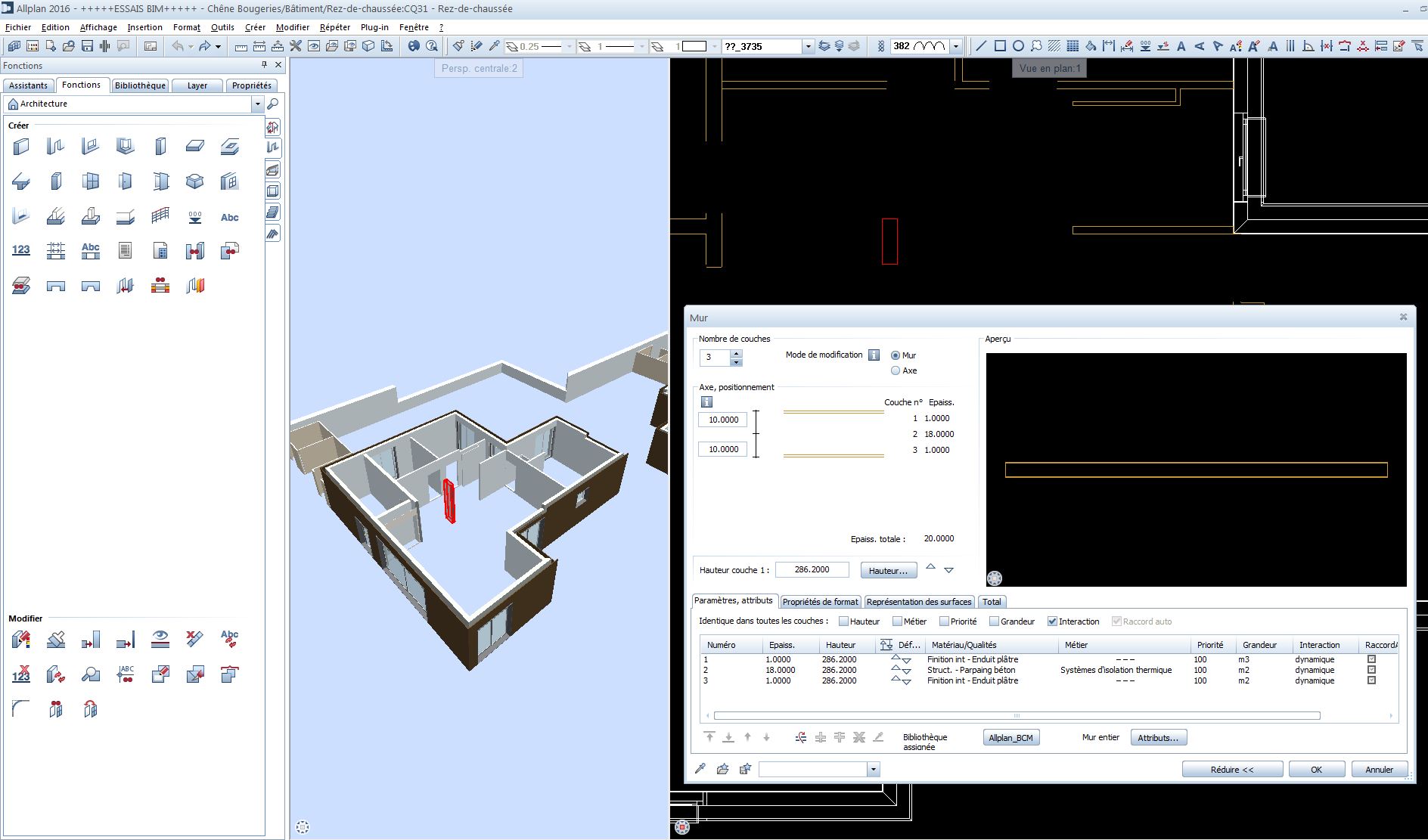

J'ai importé le fichier ARCHICAD IFC 2x3 sur ALLPLAN ING 2016.
- Voici 2 captures d'écran :
L'une montre que lorsque je clique sur un mur intérieur, j'accède bien aux propriétés du mur (détail des couches, hauteur,...) et je peux exploiter cet élément pour ma maquette.
L'autre montre que lorsque je clique sur un mur extérieur, je n'obtiens pas la même fenêtre de propriétés et je peux difficilement exploiter l'élément.
Ces 2 murs n'ont sans doute pas été créés de la même manière? ou bien dois-je faire une manip dans Allplan?
J'ai importé le fichier ARCHICAD IFC 2x3 sur ALLPLAN ING 2016.
- Voici 2 captures d'écran :
L'une montre que lorsque je clique sur un mur intérieur, j'accède bien aux propriétés du mur (détail des couches, hauteur,...) et je peux exploiter cet élément pour ma maquette.
L'autre montre que lorsque je clique sur un mur extérieur, je n'obtiens pas la même fenêtre de propriétés et je peux difficilement exploiter l'élément.
Ces 2 murs n'ont sans doute pas été créés de la même manière? ou bien dois-je faire une manip dans Allplan?
PF
Bonjour,
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion en PJ on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple (Voir PJ "Vue en plan Rez de chaussée dans Allplan") , si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur resultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ (Voir PJ "Visualisation dans la fenêtre d'animation d'Allplan") ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion en PJ on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple (Voir PJ "Vue en plan Rez de chaussée dans Allplan") , si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur resultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ (Voir PJ "Visualisation dans la fenêtre d'animation d'Allplan") ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
BV
Bonjour,
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion en PJ on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple (Voir PJ "Vue en plan Rez de chaussée dans Allplan") , si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur resultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ (Voir PJ "Visualisation dans la fenêtre d'animation d'Allplan") ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion en PJ on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple (Voir PJ "Vue en plan Rez de chaussée dans Allplan") , si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur resultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ (Voir PJ "Visualisation dans la fenêtre d'animation d'Allplan") ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
BV
Bonjour,
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion en PJ on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple (Voir PJ "Vue en plan Rez de chaussée dans Allplan") , si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur résultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion en PJ on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple (Voir PJ "Vue en plan Rez de chaussée dans Allplan") , si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur résultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
BV
Bonjour,
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion, on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple, si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur résultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion, on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple, si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur résultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
BV
Bonjour,
J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion en PJ on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple (Voir PJ "Vue en plan Rez de chaussée dans Allplan") , si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur résultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?

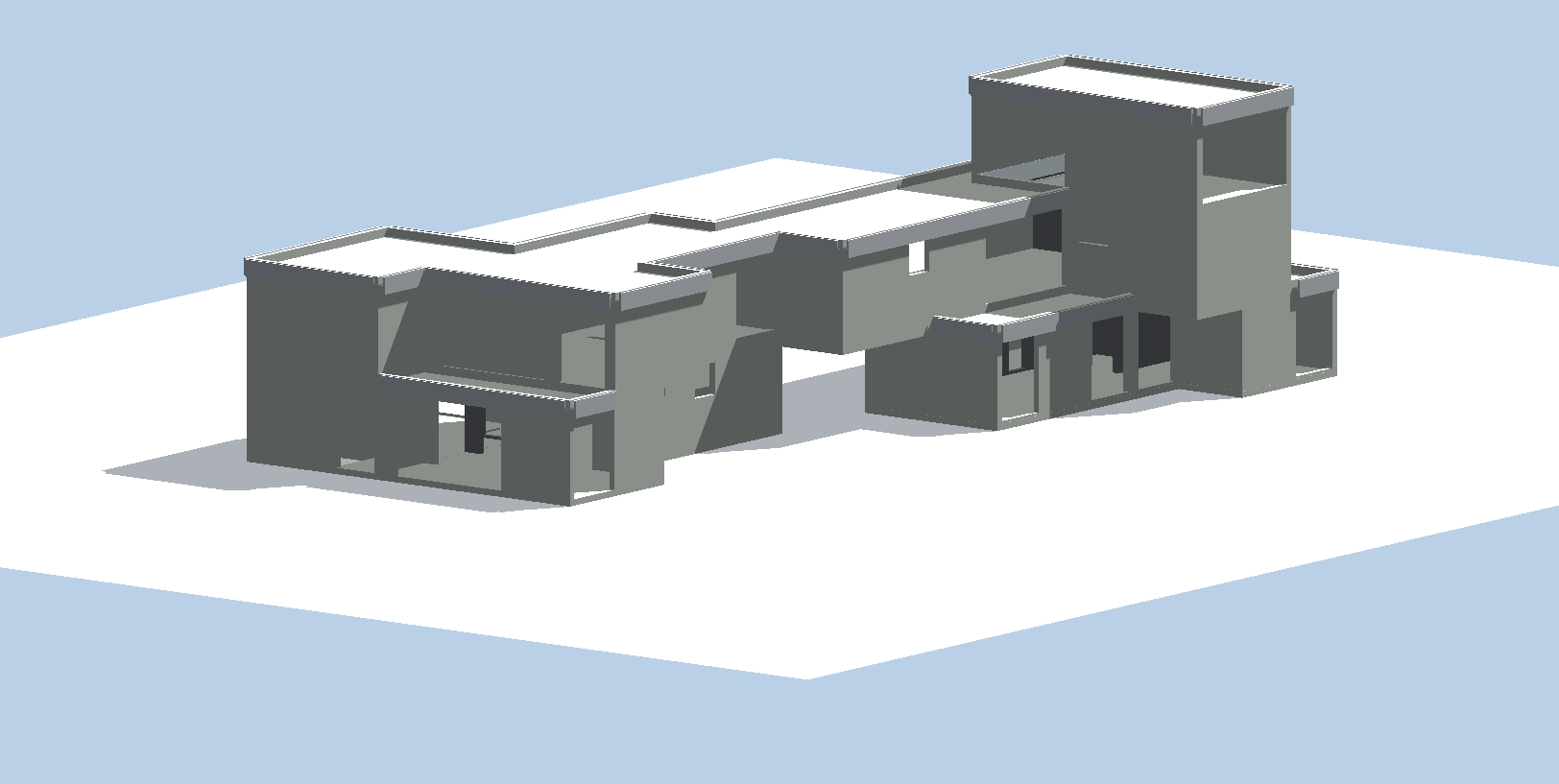

J'ai importé la maquette structure béton (Zz_100_10_20_10_STR_BETON_optimized) dans Allplan 2016.
L'importation se passe sans soucis particulier. Suite à l’importation je remarques les choses suivantes:
A°) Les murs sont mal reconnus par Allplan:
1°) sur le rapport de conversion en PJ on remarque qu'il manque 11 murs après l'importation (il doit s'agir des murs sur semelles et sont certains murs intérieur qui sont transformé en "éléments d'architecture personnalisées" lors de la conversion).
2°) Dans Allplan les murs deviennent soit des "éléments d'architecture personnalisées" soit sont reconnu en tant que "murs droit" (type de murs classiquement utilisé lors du dessin) ou "murs polygonaux" (type de mur très rarement classiquement utilisé lors du dessin)
B°) Les propriétés format des différents éléments sont mal reprises dans Allplan quand on regarde le modèle filaire en vue en plan par exemple (Voir PJ "Vue en plan Rez de chaussée dans Allplan") , si on regarde ce même modèle dans la fenêtre d'animation on obtient un meilleur résultat mais qui ne correspond pas à ce que l'on peut voir dans BIM+ ...
C°) Il y a 2 ouvertures au 1er étage qui n'apparaissent pas correctement (L'une devient une niche de 9cm de profondeur, l'autre est bien reconnu comme ouverture mais elle s'insère dans un mur multicouche que ne retrouve pas sur le modèle disponible sur BIM+).
Voilà ce que j'ai pu constater après une analyse très rapide.
Pour la suite comme je prend le train en route, pourrait-on me préciser une ou deux choses:
=> Est-ce qu'il y a un utilisateur d'Allplan qui a déjà préparé un modèle structure de coffrage ou de ferraillage? Si ce n'est pas le cas je peux éventuellement me charger de l'un ou de l'autre avec une préférence pour le coffrage.
Est-ce qu'il y a une méthodologie, une procédure, des règles particulières à respecter pour la création des maquettes?
BV
