Bonjour,
Dans le cadre d'un projet d'école, je dois réaliser une maquette architectural avec REVIT d'une centre aquatique. Arrive le moment ou je dois modéliser le toboggan dans Revit..
Auriez vous des pistes à me conseiller pour realiser ce toboggan, c'est la partie la plus difficile que j'ai rencontrer jusqu’à maintenant dans la réalisation de la maquette.

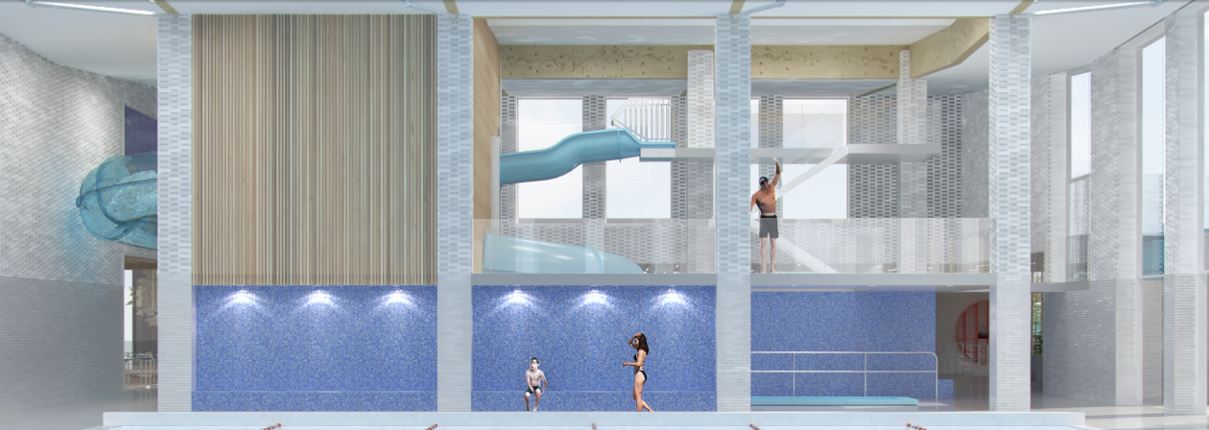

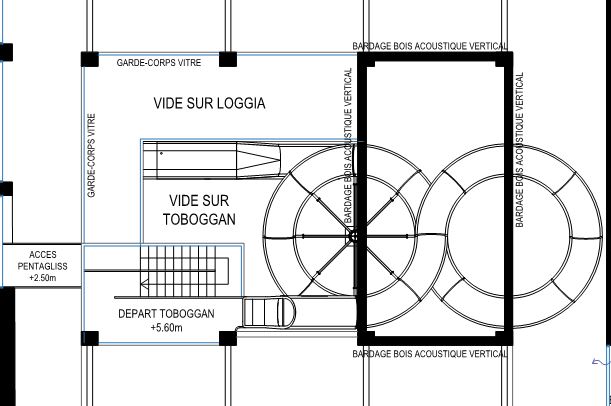

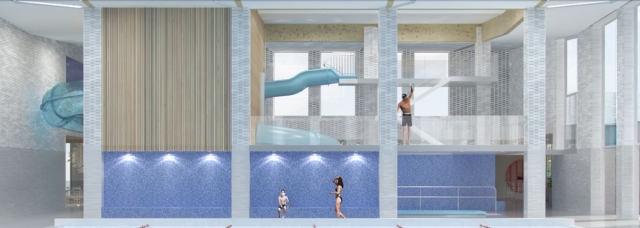

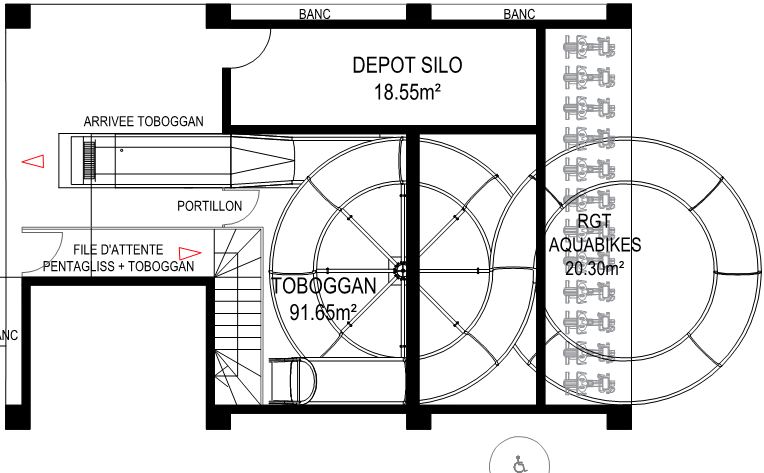

Je vous met en pièce jointe une photo 2D et 3D du toboggan en question.
Merci d'avance
Dans le cadre d'un projet d'école, je dois réaliser une maquette architectural avec REVIT d'une centre aquatique. Arrive le moment ou je dois modéliser le toboggan dans Revit..
Auriez vous des pistes à me conseiller pour realiser ce toboggan, c'est la partie la plus difficile que j'ai rencontrer jusqu’à maintenant dans la réalisation de la maquette.
Je vous met en pièce jointe une photo 2D et 3D du toboggan en question.
Merci d'avance
Réponse acceptée
0
Annuler
Votes
Bonjour Sofiene,
Je vais déposer le fichier Revit sur HexaBIM
A+
Christian
Je vais déposer le fichier Revit sur HexaBIM
A+
Christian
0
Annuler
Votes
Bonjour,

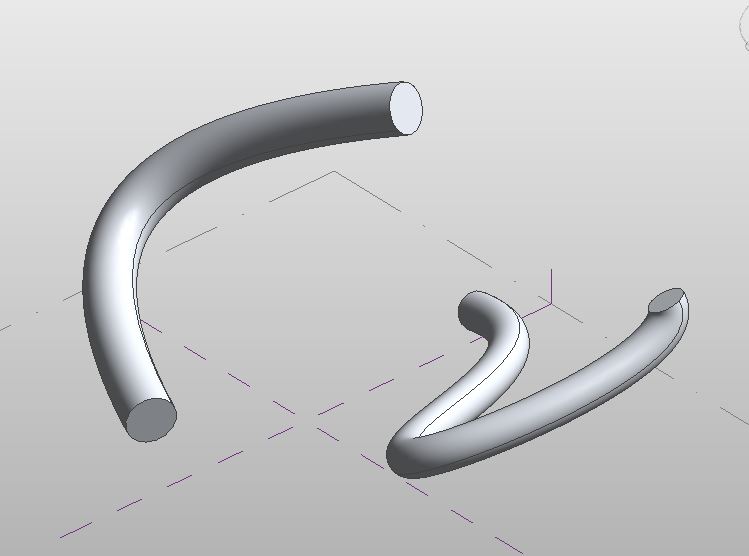

J'ai choisis une autre voie: une famille avec Points adaptatifs et poignées de formes
Tuto sur les poignées de forme sur Revit-Mémo
Christian
J'ai choisis une autre voie: une famille avec Points adaptatifs et poignées de formes
Tuto sur les poignées de forme sur Revit-Mémo
Christian
1
Annuler
Votes
Bonjour,
via le logiciel REVIT, 3 méthodes:
- extrusion par chemin
avantage: pour faire rapidement des formes simples ( lod 100/200)
inconvénients: difficulté pour les formes complexes, les doubles pentes, la taille importante de la famille etc.
- modéliser les différents "blocs" et les assembler.
avantage: tu contrôles toutes les pièces.(pentes forme etc..). Ton toboggan n'étant pas un mono bloc, c'est plus proche de la réalité.
inconvénient: manipulation très longue, la maquette sera très lourde, ton intérêt est surement limité. je te déconseille
- faire une passerelle avec un logiciel type Rhino ( disponible en version d'essai) pour les formes complexes avec différentes pentes.
avantage: la modélisation 3D s'effectue en 10 15 min, tu l'insères dans une famille REVIT et tu positionnes.
inconvénient: la famille n'est pas modifiable, sauf à refaire la manip sur Rhino.
Cordialement,
via le logiciel REVIT, 3 méthodes:
- extrusion par chemin
avantage: pour faire rapidement des formes simples ( lod 100/200)
inconvénients: difficulté pour les formes complexes, les doubles pentes, la taille importante de la famille etc.
- modéliser les différents "blocs" et les assembler.
avantage: tu contrôles toutes les pièces.(pentes forme etc..). Ton toboggan n'étant pas un mono bloc, c'est plus proche de la réalité.
inconvénient: manipulation très longue, la maquette sera très lourde, ton intérêt est surement limité. je te déconseille
- faire une passerelle avec un logiciel type Rhino ( disponible en version d'essai) pour les formes complexes avec différentes pentes.
avantage: la modélisation 3D s'effectue en 10 15 min, tu l'insères dans une famille REVIT et tu positionnes.
inconvénient: la famille n'est pas modifiable, sauf à refaire la manip sur Rhino.
Cordialement,
0
Annuler
Votes
Bonjour Antoine,
Merci pour le message,
mon point de vue est assez proche du votre, à part pour l'extrusion par chemin, qui me semble inappropriée pour ce type d'objet
La solution Rhino Ok
Si l'on veut rester principalement dans Revit, la solution la plus souple est de faire une famille Modèle Adaptatif avec poignées de forme, l'avantage par rapport à la solution des "blocs" c'est que l'on travaille sur une seule entité

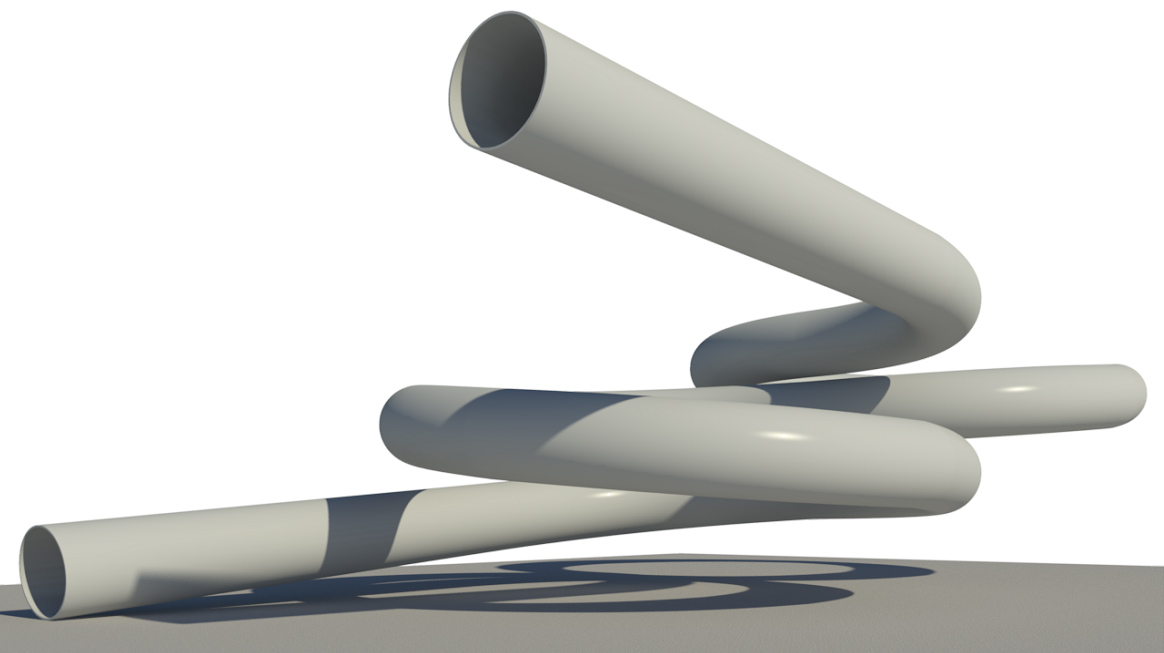

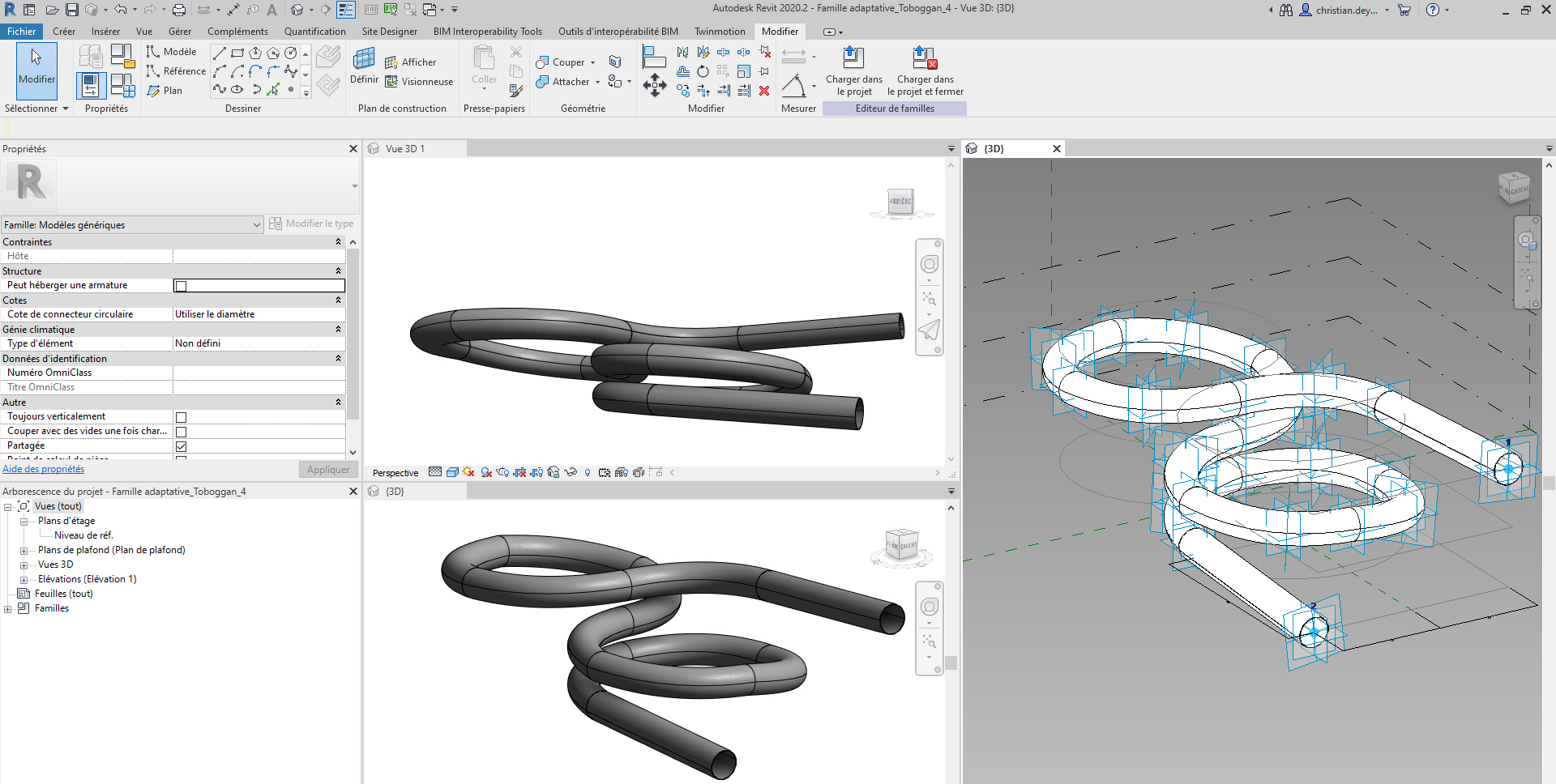

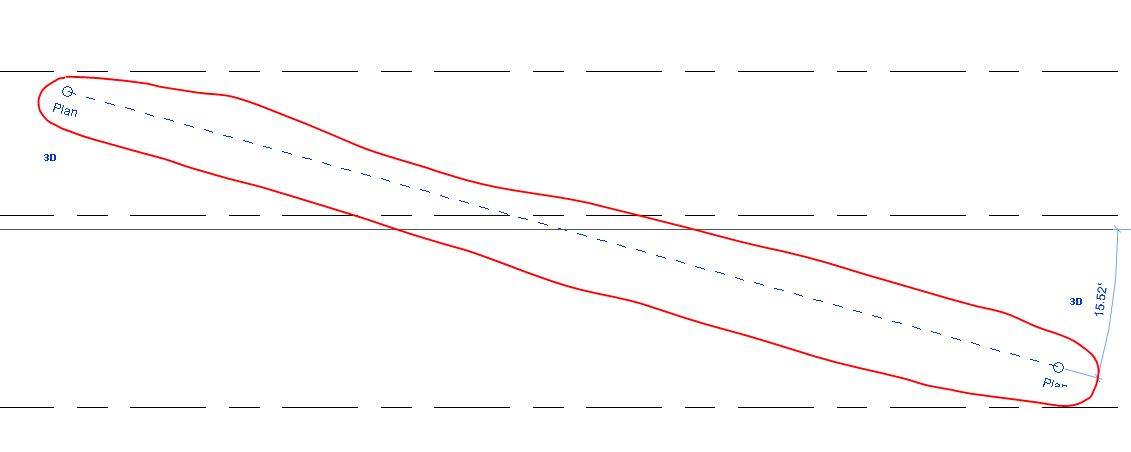

J'ai procédé comme cela: je construit ma famille adaptative > 1 point adaptatif à chaque extrémité, et des points avec poignées de forme en intermédiaire
J'importe la famille dans un projet (au préalable je trace des plans de référence et des lignes pour positionner la famille

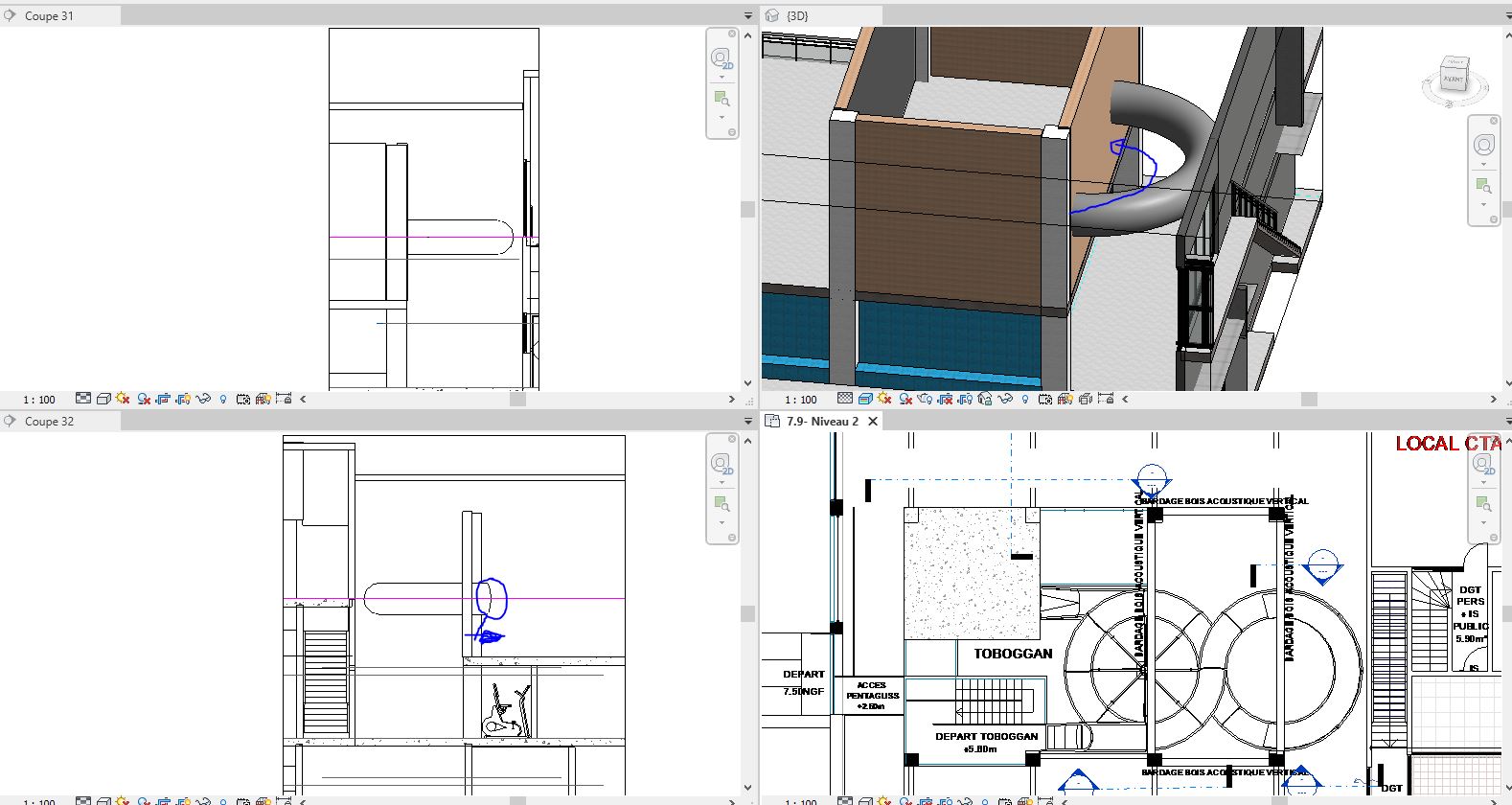

Ensuite je positionne chaque points de forme suivant l'épure 2D en X, Y et Z, en plan et élévation
Cordialement,
Merci pour le message,
mon point de vue est assez proche du votre, à part pour l'extrusion par chemin, qui me semble inappropriée pour ce type d'objet
La solution Rhino Ok
Si l'on veut rester principalement dans Revit, la solution la plus souple est de faire une famille Modèle Adaptatif avec poignées de forme, l'avantage par rapport à la solution des "blocs" c'est que l'on travaille sur une seule entité
J'ai procédé comme cela: je construit ma famille adaptative > 1 point adaptatif à chaque extrémité, et des points avec poignées de forme en intermédiaire
J'importe la famille dans un projet (au préalable je trace des plans de référence et des lignes pour positionner la famille
Ensuite je positionne chaque points de forme suivant l'épure 2D en X, Y et Z, en plan et élévation
Cordialement,
Réponse acceptée
0
Annuler
Votes
Bonjour Sofiene,
Je vais déposer le fichier Revit sur HexaBIM
A+
Christian
Je vais déposer le fichier Revit sur HexaBIM
A+
Christian
0
Annuler
Votes
Bonjour Sofiene,
Voilà, la famille est disponible dans les composants BIM HexaBIM,
Bon W-E
Voilà, la famille est disponible dans les composants BIM HexaBIM,
Bon W-E
Mohamed KHETTAB
