Déplacement d'objets créés sous Dynamo dans Revit

Fabien HELFFT

1 décembre 2020

3.7K

Bonjour,

Je démarre sous Dynamo et j'ai crée un script qui permet de faire des série de portiques monopente.

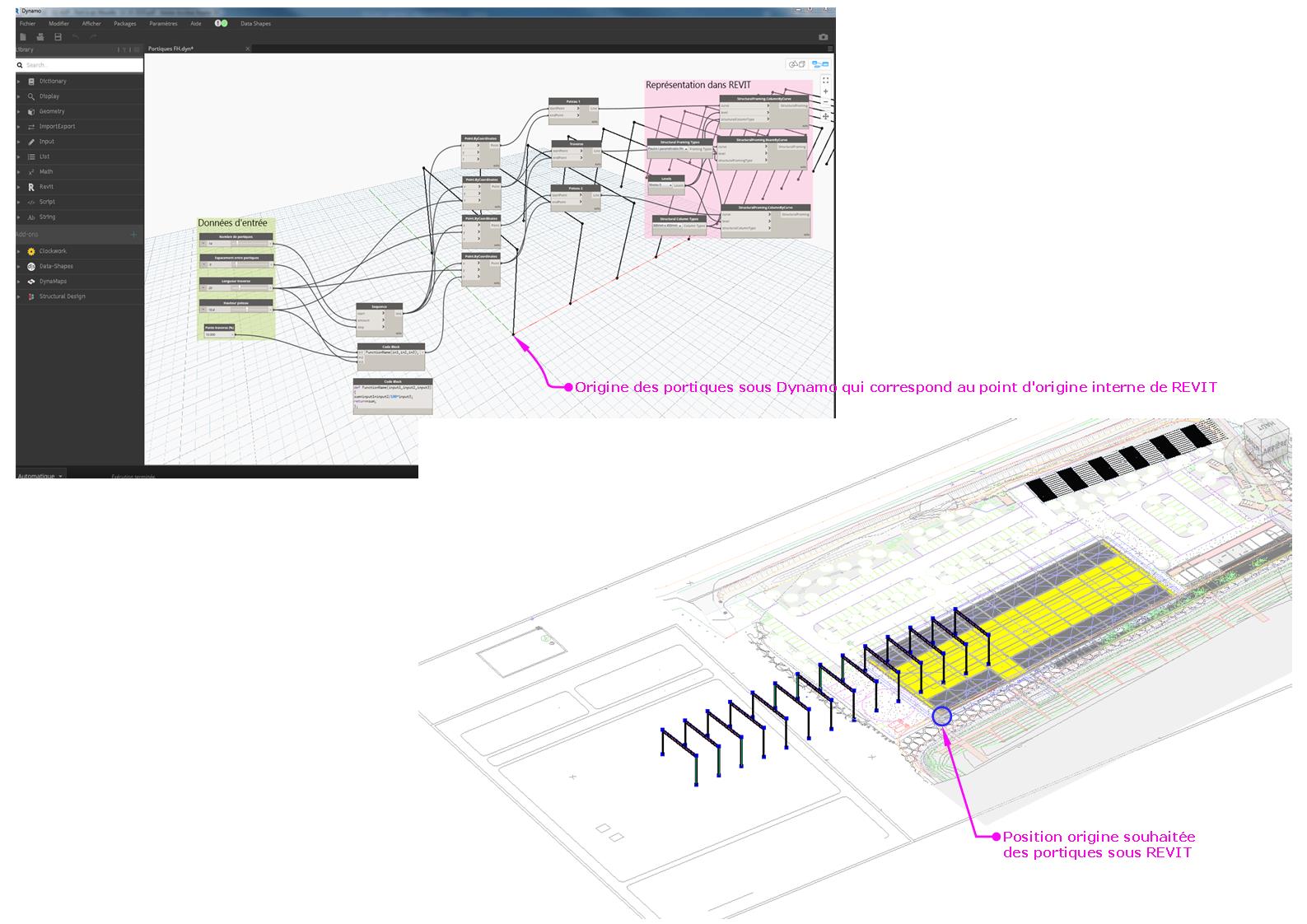

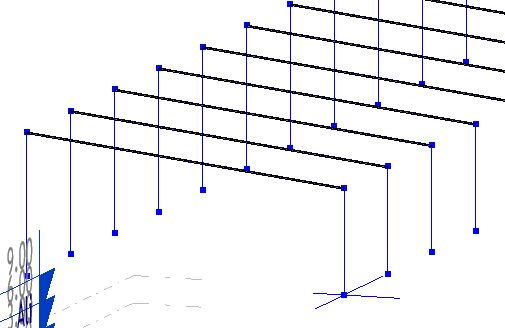

En revanche lorsque je les représente dans revit avec les familles correspondantes, les portiques ne se placent pas où je le voudrais (voir schéma fichier joint).

Le 1er portique se cale sur le point d'origine interne du projet, mais je voudrais le déplacer à un point bien particulier du plan.

Y a t il une fonction magique dans Dynamo qui gère cela.
Merci

Photos

Réponses

Raphaël Blaiteau

· 4 décembre 2020

Fabien, est-ce que tu travailles régulièrement sur ce genre de projet ?
Si c'est le cas, il y a très probablement moyens d'économiser beaucoup de temps sur les futur projets

Guillain Jolivet

· 4 décembre 2020

Je rejoins Akli sur le positionnement de départ en utilisant un point de modèle, plutôt que de modéliser les portiques et de les déplacer ensuite (ça pourrait être source de désordres à mon sens).

Une variante de ce que propose Akli, est de déplacer le point de base du projet au niveau du point d'insertion de tes portiques voulu, et de lancer le script.

Téléchargement: Télécharger le fichier attaché

Akli AM

· 3 décembre 2020

le portique ne cale pas sur l'origine interne, mais sur le point de départ de ta séquence (0,0,0) ( les valeurs par défaut de tes points sont à 0,0,0). Il va falloir démarrer d'un point donné
sur l'exemple ci-dessous j'ai récupéré une intersection de deux ligne pour avoir un point dans revit

Téléchargement: Télécharger le fichier attaché

Fabien HELFFT

· 2 décembre 2020

Bonjour Guillain

Ci-joint le script Dynamo

Téléchargement: Télécharger le fichier attaché

Raphaël Blaiteau

· 2 décembre 2020

Bonjour,

Il y a plusieurs solution :
vous pouvez modifier le point d'origine de votre projet revit et le placer à l'endroit souhaité. Dynamo utilise ce point comme origine.
Vous avez les fonction "translate" qui peuvent vous être utiles mais il demandera toujours de connaitre les coordonnées du point cible.
La version simplifié de la solution précédente est plus simple et rapide, elle consiste à modifier les divers points de vos portiques

Guillain Jolivet

· 2 décembre 2020

Bonjour,

pourrais-tu nous partager ton script dynamo? C'est plus simple pour voir comment est structuré ton programme et où le modifier
