  1. julien verdier
  2. Maquette numérique
  3. dimanche 24 novembre 2019
  4.  Suivre par E-mail
Bonjour a tous et merci pour votre aide.

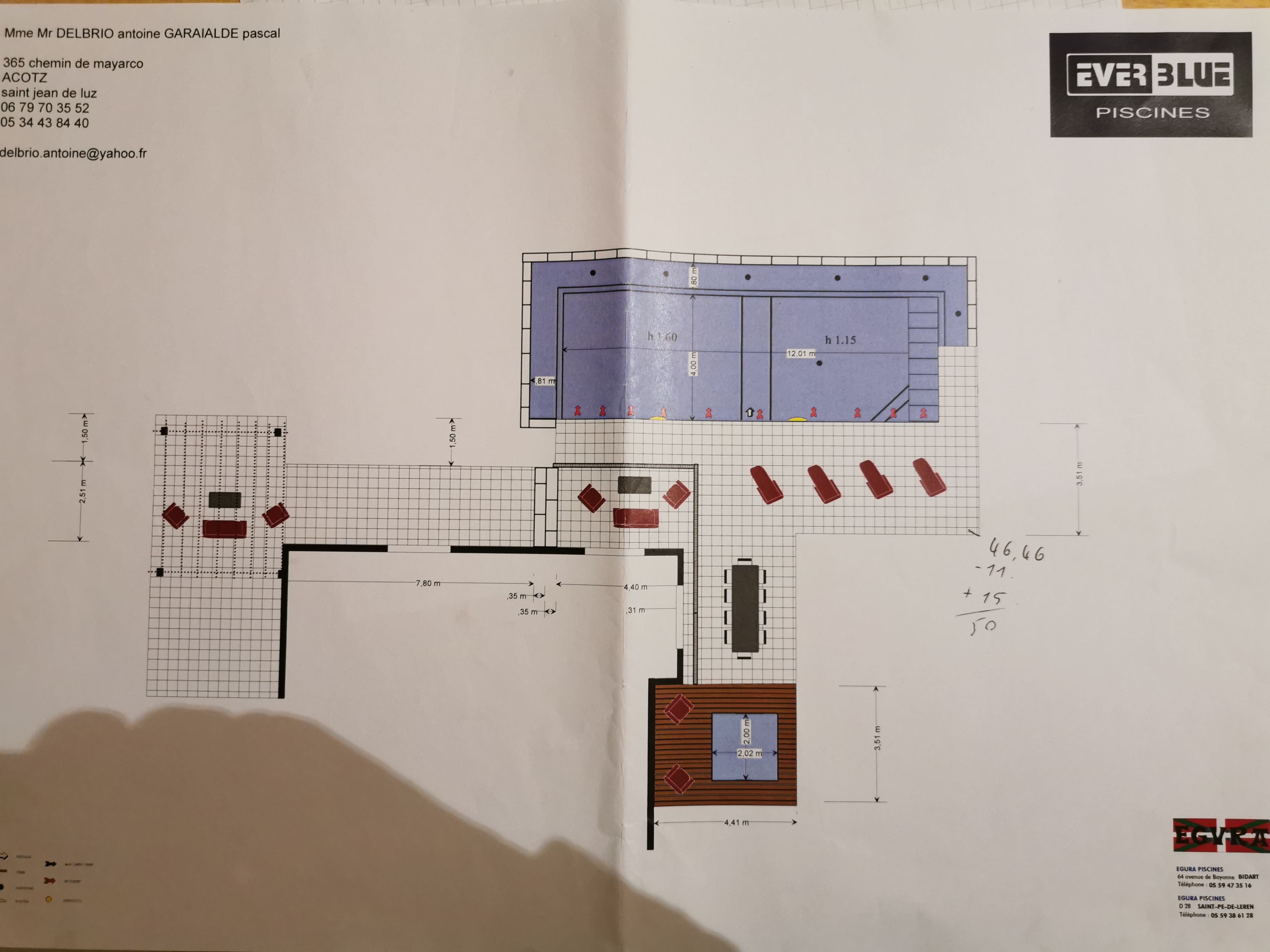

Je souhaite faire la modélisation d'une piscine a débordement avec jacuzzi comme le plan ci joint.
Mon soucis c'est que je ne sais absolument pas par ou commencer :s.
Ensuite, la seule modification que j'aurai a faire par rapport a ce plan c'est la position du jacuzzi qui sera dans le prolongement de la piscine et non sur le coté (voir croquis a la main pdf).

SI quelqu'un pourrait m'aider ça serai vraiment sympa.

Julien.

PS: je précise je débute avec REVIT.
Pièces jointes
Réponse acceptée Pending Moderation
Salut,

Commence par ouvrir un gabarit archi dans Revit et ensuite place tes niveau que tu souhaites et vas-y !
Il faudrait vraiment que tu explique là où tu cales ?
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 1
Réponse acceptée Pending Moderation
Bonjour Michael,

en cherchant un peu j'ai réussi a démarré (mon soucis n’était pas vraiment le gabarit etc...) mais plutôt la façon de modéliser cette foutu piscine. J'ai tant bien que mal réussi a faire quelque chose (voir PJ rvt 2020).

Maintenant il faut que j'arrive a faire mon "2eme" niveau pour faire le débordement, pour le reste jacuzzi et terrasse je pense devoir y arriver.

Merci a vous tous.
Références
  1. https://we.tl/t-ZLYgbCHj9b
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 2
Réponse acceptée Pending Moderation
Salut,

Ben voilà c'est bon tu as tout compris !
Tu pourrais par exemple mais ce n'est pas une obligation mais juste d'autre moyen de faire :
Créer ton morceau de dalle en pente avec l'outil flèche de pente
et/ou
Créer ta dalle de fond de piscine en une fois en modifiant comme tu l'as fais les altitudes des points
Tu pourrais par exemple pour l'eau faire un composant in -situ qui rempli complétement ta piscine, de cette façon en coupe tu pourra avoir un motif qui représente l'eau sur tes mise en page

Pour créer un nouveau niveau tu vas dans une coupe ou un élévation et tu créees ton niveau
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 3
Réponse acceptée Pending Moderation
Bonsoir,

bon j'ai pas trop mal avancé sur mon projet je pense (enfin pour mon niveau :) ).
Je bloque maintenant sur 2 petites choses.
1ere chose je n'arrive pas a faire ma terrasse en bois (je voulais faire un sol en ajoutant une finition bois mais je n'y arrive pas).
Ensuite, il va falloir que je créer des margelles sur le bord de ma piscine je pense que cela doit être la même façon que pour ma terrasse?

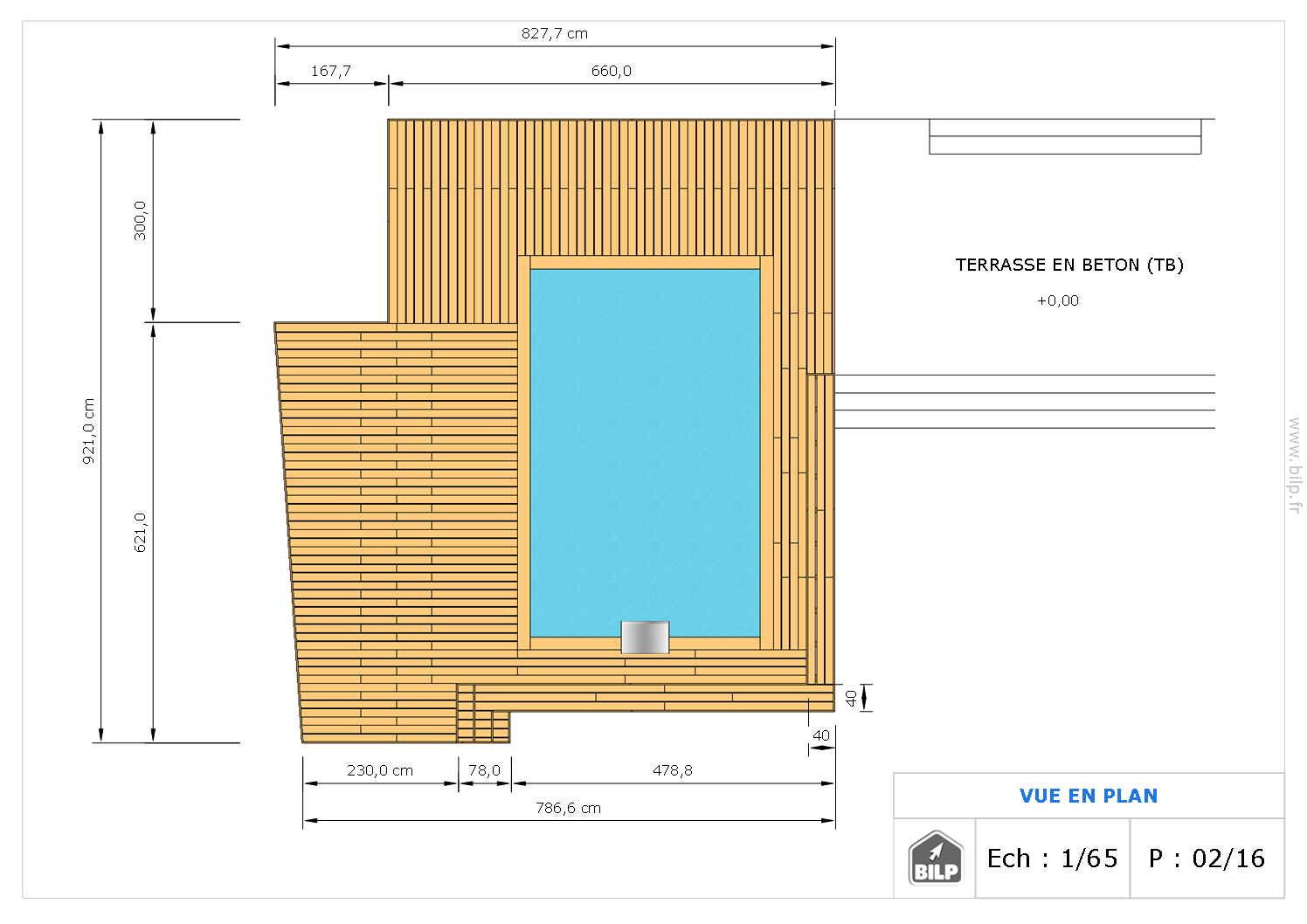

SI j'arrivais a créer une terrasse comme ci joint ce serai le top...

Ce soir je vais créer enfin essayer de faire l'eau en composant in situ (pas si dur que ca je pense :)).
Je vous joint mon doc pour ce que ça intéresse :)

Merci pour votre aide tres précieuse en tout cas.

Julien.
Pièces jointes
Références
  1. https://we.tl/t-qeQNmP2cl0
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 4
Réponse acceptée Pending Moderation
Salut,

Bon avancement!
Pour ta terrasse en bois c'est bien de cette façon, le problème c'est le motif si tu veux qu'il soit comme ton image!
Qu'est ce que tu n'arrive pas ?

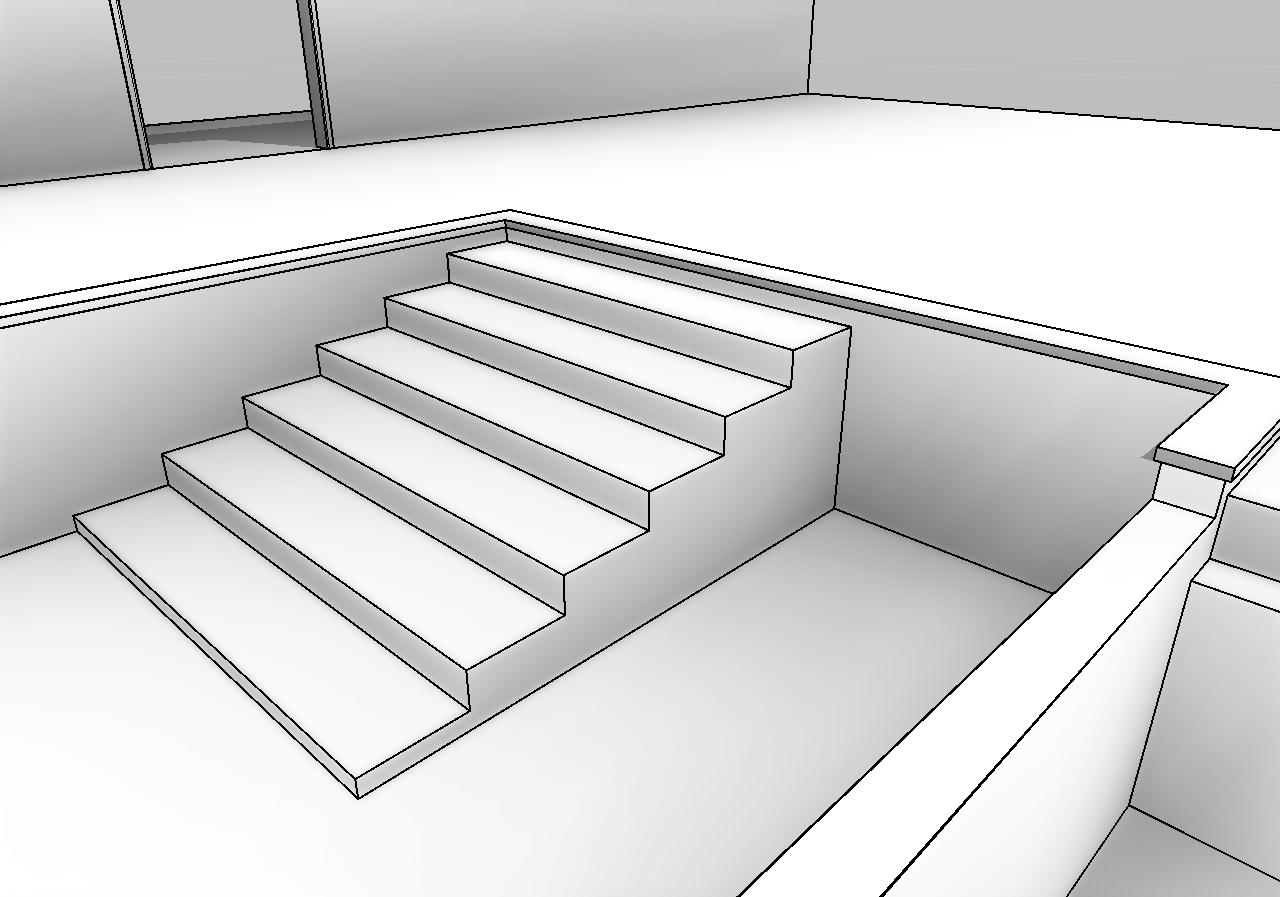

C'est aussi un sol (voir image) et potentiellment ton escalier c'est bien mais va falloir fermer en dessous car réellement c'est fermé
St jean de Luz (1).jpg
Pièces jointes
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 5
Réponse acceptée Pending Moderation
Bonsoir Michael,

vraiment merci pour tes conseils et ton aide c'est tes tes utile.
Effectivement dans la vraie vie c'est remplie sous l'escalier (le pb c’est que je n'arrive pas a le faire) mais je n'ai pas eu le temps cette semaine à vrai dire de me pencher sur le sujet.
CI joint mon "travail" avec la terrasse en bois il me reste les margelles a faire et les accessoires a mettre sur la terrasse.
Sans oublier le rideau de piscine (enfin la bâche enroulable) en bord de piscine coté jacuzzi a faire :)

Merci vraiment encore pour ton aide.
Références
  1. https://we.tl/t-3XTgZZ91CQ
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 6
Réponse acceptée Pending Moderation
Salut,

Occupé cette semaine je regarde dès que j'ai un peu de temps
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 7
Réponse acceptée Pending Moderation
Bonjour à tous,

me revoilà avec mon foutu projet de piscine a débordement.

Je cherche a me faire un exemple de DP pour ce projet, hors je bloque sur pas mal de chose. J'ai réussi a insérer mon plan cadastral sur mon projet pour faire ma première vue, hors maintenant il faudrait que je fasse mon plan de masse hors je suis bloqué....si quelqu'un avait un peu de temps pour m'aider cela serai sympa.

Je vous remercie déjà pour votre aire précieuse.

Julien.
Références
  1. https://we.tl/t-l4YSx31Ab5
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 8
Réponse acceptée Pending Moderation
Hello,

C'est quoi le soucis avec ton plan masse ?

Un plan masse c'est une vue dont la plage de vue est réglée spécifiquement
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 9
Réponse acceptée Pending Moderation
Bonjour Michael,
Ravi de te relire.
MON soucis c'est comment faire mon plan de situation je suis un peu perdu entre les différents manip... Nord du projet, nord geo etc...j ai réussi à faire le pan de situation (relativement simple...) mais je n arrive pas à recaler mon plan pr faire une autre vue avec les cotations vis à vis du terrain etc...
Dsl si c'est un peu brouillon... ?
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 10
Réponse acceptée Pending Moderation
Pour faire simple, j'aimerai mettre mon plan cadastrale et mon projet sur une même et unique vue.....(voir exemple ci joint...) et je ne sais pas comment procéder....:(

https://we.tl/t-bci5fQWkeD
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 11
Réponse acceptée Pending Moderation
Salut

Le principle est simple

Tu peux dupliquer autant de fois que tu as besoin tes vue d'étages et donc de changer l'échelle le graphisme le niveau de détail les annotations et ainsi de suite

Donc par exemple ton plan de toiture sera une vue d'étage dont la plage de vue est réglée au dessus du toit de ton bâtiment et dont l'échelle correspond à ton cadastre

Voilà pour faire simple
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 12
