Bonjour à tous,

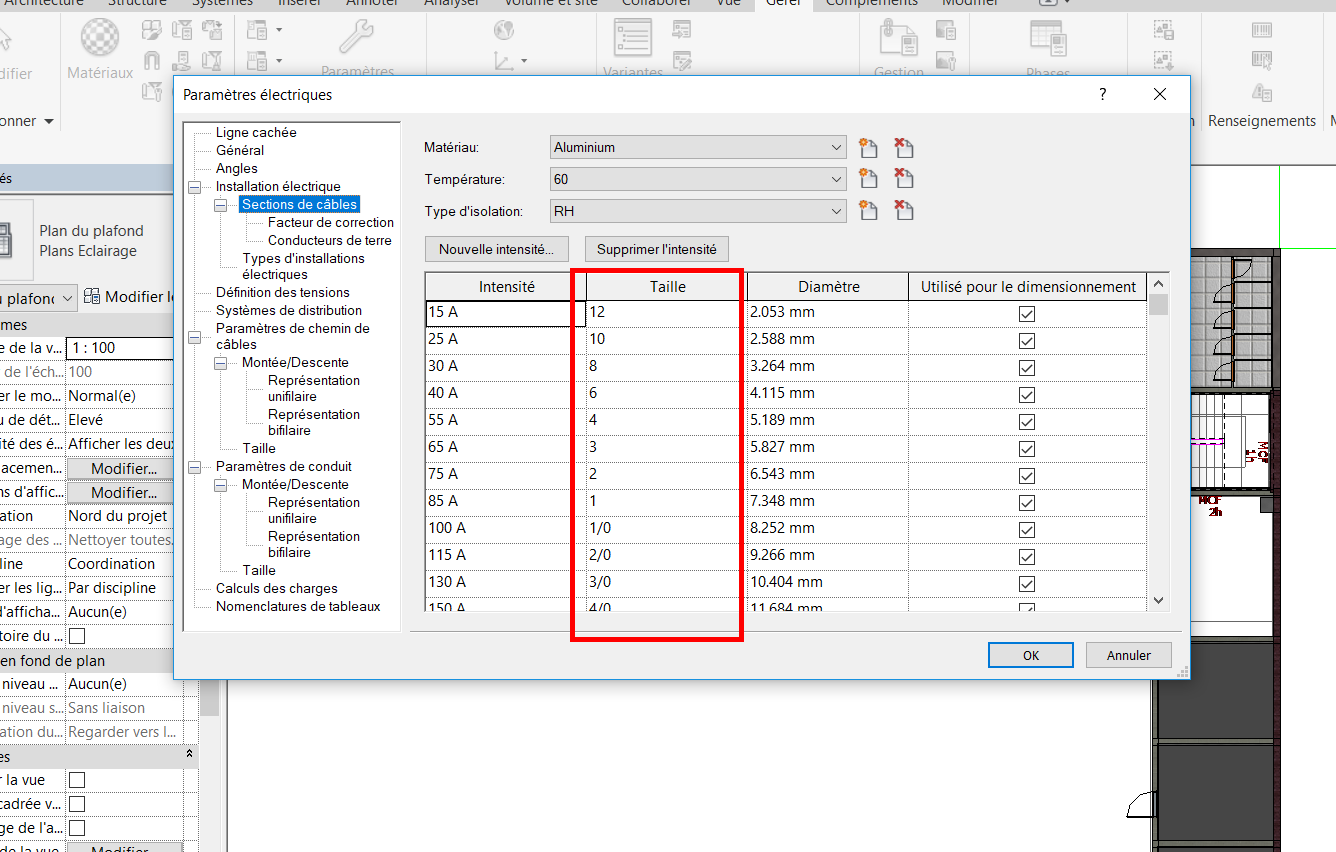

Est-ce que quelqu'un sait comment je peut avoir sur Revit des sections des câbles électriques normalisées selon la réglementation européenne (1,5-2,5-4-6-10-16-25-35-50 mm2...) au lieu d'avoir la liste comme sur la photo ci-jointe ?

Merci à vous.
5 years ago
·
#10303
0
Votes
Undo
La liste sur la photo concerne le matériau Alu
Sur la menu déroulant matériau, tu choisis cuivre
5 years ago
·
#10304
0
Votes
Undo
Merci pour votre repense Akli AM

Ça donne la même chose, moi je cherche à ce que Revit adopte des sections normalisées comme: 10 mm2, 16 mm2, 25 mm2...
5 years ago
·
#10305
0
Votes
Undo
je ne sais pas pk chez toi c'est la même chose

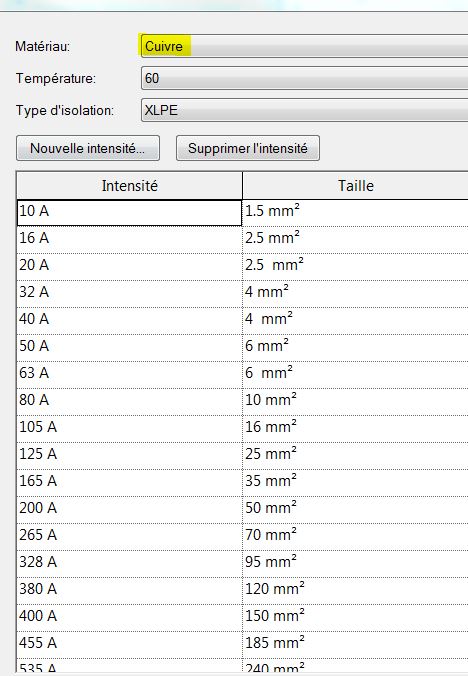

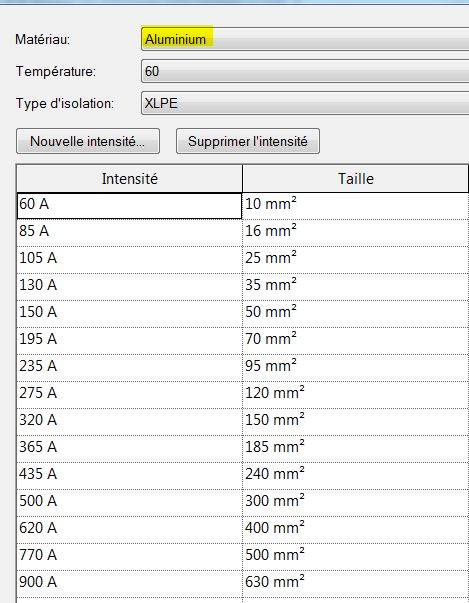

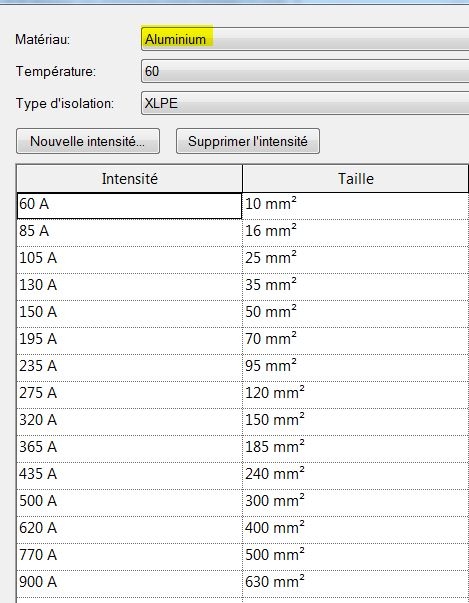

sinon tu supprime toutes les sections et tu crées tes propres sections 1.JPG 2.JPG
5 years ago
·
#10306
0
Votes
Undo
C'est exactement les valeurs que je cherche, en effet ça n'a rien avoir avec le matériau (cuivre ou alum), mais il dépend de la normalisation suivi, mais je ne trouve pas un moyen pour régler ça sur Revit.
5 years ago
·
#10307
0
Votes
Undo

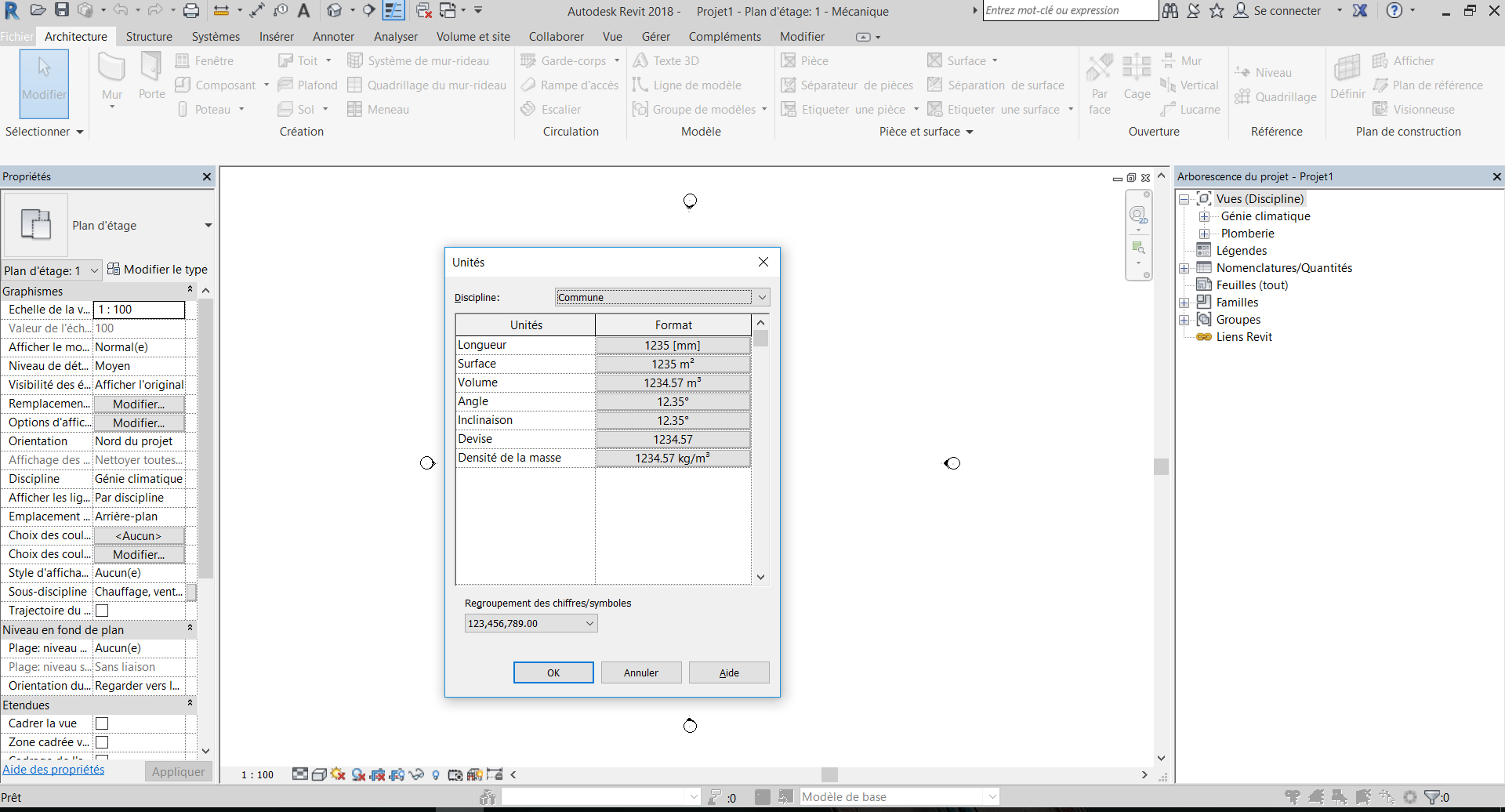

Tu as regardé les unités du projet Revit?
5 years ago
·
#10308
0
Votes
Undo
Je ne parle pas de matériau
Mais plutôt des valeurs par défaut Revit réglées suivant le matériau
5 years ago
·
#10309
0
Votes
Undo
Sinon vérifie tes unités
5 years ago
·
#10310
0
Votes
Undo
j'ai versifié les unités, j'utilise le système métrique.
5 years ago
·
#10311
0
Votes
Undo
ouvre le gabarit par défaut (génie climatique) voir ce que ça donne
5 years ago
·
#10312
0
Votes
Undo
il est aussi en système métrique
5 years ago
·
#10313
0
Votes
Undo
Vérifie les sections des câbles sur ce gabarit
Pour ne pas perdre trop de temps, je te conseille de créer ta propre liste des sections sur ton gabarit
5 years ago
·
#10314
0
Votes
Undo
C'est la même chose pour gabarit clim, Je ne veux pas créer ma propre liste pour éviter des fausses valeurs de courant et d sections de câbles puisque on les utilise pour faire le dimensionnement, sinon peux tu m'envoyer ces tableaux pour refaire la même chose.

Merci infiniment pour ton support.
5 years ago
·
#10316
0
Votes
Undo
Salut J'attire l'attention sur la désignation des sections de câbles (ps je donne des valeurs si vous avez 2 ampérages avec 2 sections identiques, il faut rajouter un ESPACE de plus sinon cela ne marche pas!!!
1.5 A : 1mm² (pas d'espace)
2A: 1 mm² (1 espace)
3A: 1 mm² (2 espaces ....)

A plus

Gaëtan
