Abdel-Nour ARAR
·
Pareil pour moi (Aucun problème lors du chargement), le problème vient du projet hôte.
Vide qui ne doit pas couper la géométrie de la fenêtre famille revit
Yildirim
19 juillet 2017
9.8K
8
Bonjour à tous,

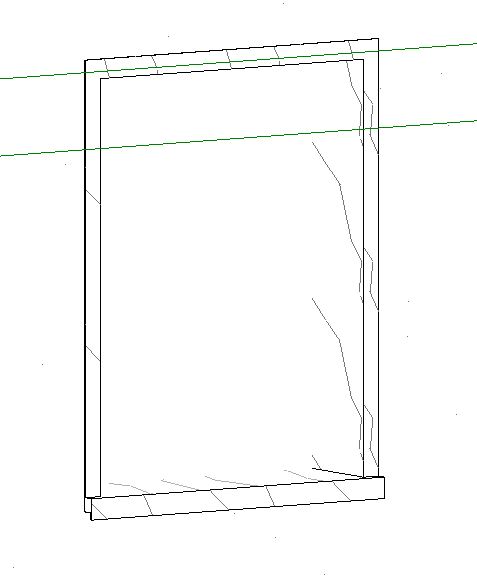

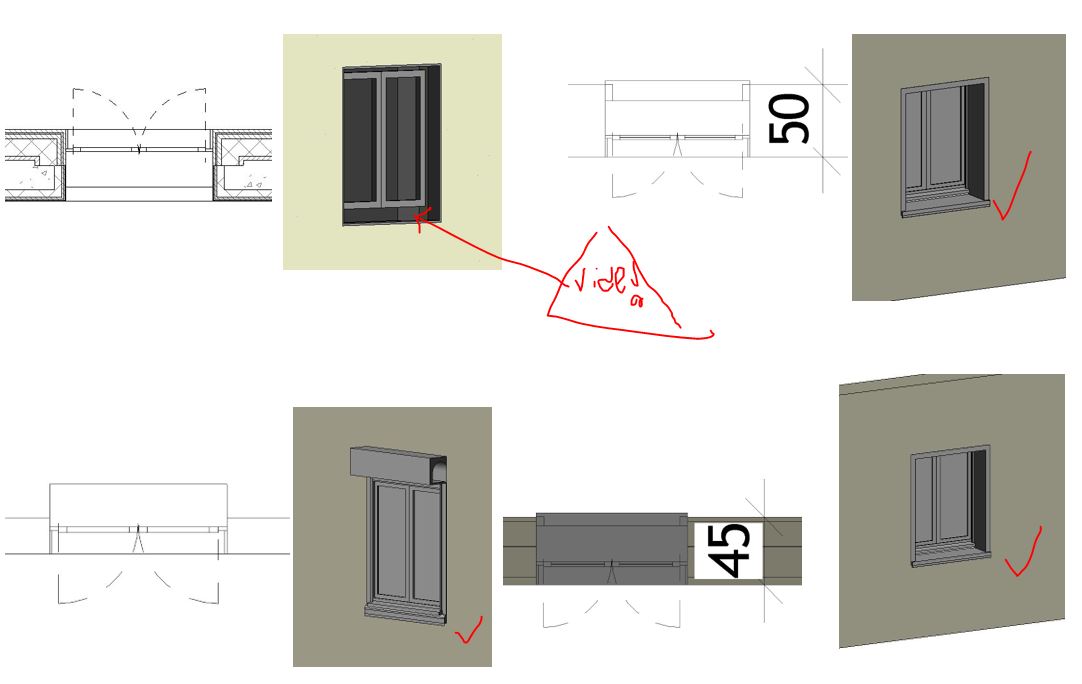

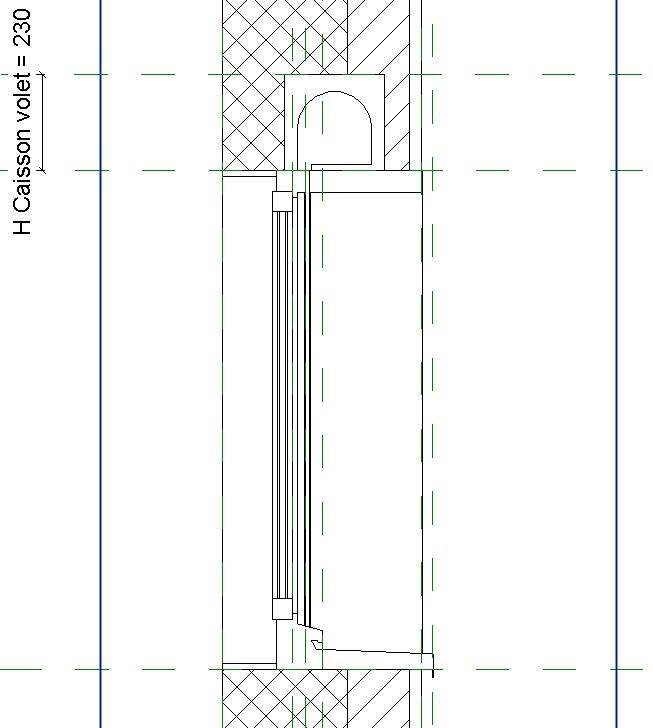

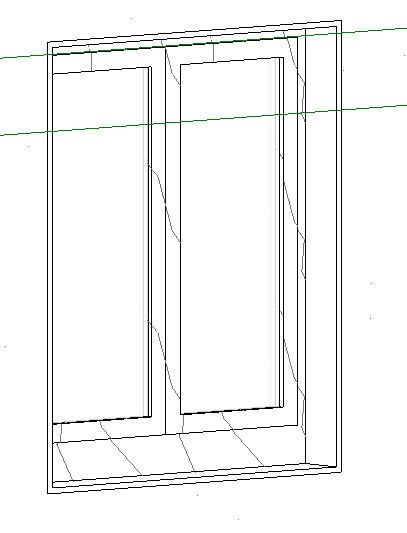

J'ai réalisé une famille de fenêtre avec embrasures et caisson de volets roulants dans revit. J'ai réalisé une ouverture via un vide dessiné en vue de droite ou gauche. Finalement le vide coupe aussi la menuiserie sur son passage.
J'ai un modèle qui a fonctionné puis d'autres qui ne fonctionnent plus. Pourquoi ? Je ne sais pas encore.
J'ai essayé de réalisé l'extrusion à nouveau en dehors de la menuiserie pour la déplacer par la suite...ça ne change rien.
Essayé de convertir un plein en vide pour ensuite découper... ça ne change rien non-plus.
Finalement je décide de me passer du vide réalisé en coupe, même les vides en face vont couper la menuiserie sur son passage.... J'ai opté pour Couper => Ne pas couper la géométrie... ça ne fonctionne pas.
Avez-vous une solution ?
Merci d'avance pour vos commentaires.
Erol
J'ai réalisé une famille de fenêtre avec embrasures et caisson de volets roulants dans revit. J'ai réalisé une ouverture via un vide dessiné en vue de droite ou gauche. Finalement le vide coupe aussi la menuiserie sur son passage.
J'ai un modèle qui a fonctionné puis d'autres qui ne fonctionnent plus. Pourquoi ? Je ne sais pas encore.
J'ai essayé de réalisé l'extrusion à nouveau en dehors de la menuiserie pour la déplacer par la suite...ça ne change rien.
Essayé de convertir un plein en vide pour ensuite découper... ça ne change rien non-plus.
Finalement je décide de me passer du vide réalisé en coupe, même les vides en face vont couper la menuiserie sur son passage.... J'ai opté pour Couper => Ne pas couper la géométrie... ça ne fonctionne pas.
Avez-vous une solution ?
Merci d'avance pour vos commentaires.
Erol
Photos
Solutions en Modélisation
Réponses
ASSILI Karim
·
j'ai téléchargé les familles et je n'avais aucun probleme cité , le probleme peut etre dans le projet et non du famille !
Yildirim
·
Bonjour à tous,
Avez vous eu des probleme d'affichage de la famille depuis vos téléchargements ?
Avez vous des remarques à propos de la famille ?
Sinceres salutations,
Erol
Avez vous eu des probleme d'affichage de la famille depuis vos téléchargements ?
Avez vous des remarques à propos de la famille ?
Sinceres salutations,
Erol
Yildirim
·
Une fois importé le mur et la fenetre en question dans un fichier vierge (coper/coller), j'ai eu une agréable surpise comme quoi il s'agit peut etre du gabarit de vue du projet. Vous verez de vous même.
Donc j'ai crée un gabarit de projet depuis le fichier vierge que j'ai transferé à notre projet, en effet c'est meix mais ça déconne encore.
Merci de vos réactivités. Je sens que l'on vas trouver !
Lien du téléchargement de la menuiserie avec mur composite du projet:
https://wetransfer.com/downloads/0029846e3c7b665abc046a027cf2785720170720132322/116cdbdd4c8e142e8beb6b2468d14ab520170720132322/66d5af
Donc j'ai crée un gabarit de projet depuis le fichier vierge que j'ai transferé à notre projet, en effet c'est meix mais ça déconne encore.
Merci de vos réactivités. Je sens que l'on vas trouver !
Lien du téléchargement de la menuiserie avec mur composite du projet:
https://wetransfer.com/downloads/0029846e3c7b665abc046a027cf2785720170720132322/116cdbdd4c8e142e8beb6b2468d14ab520170720132322/66d5af
Rémy MAURCOT
·
Il faudrait avoir le mur qui pose problème avec la famille dessus.
Yildirim
·
Yildirim
·
Vous trouverez ces trois familles via le lien du téléchargement
https://wetransfer.com/downloads/f06c014eee38d6c370edeaeb579f2d1120170720130711/63d1e1d0679a8d62fac3cd9a0c2fb83420170720130711/7bc7ea
https://wetransfer.com/downloads/f06c014eee38d6c370edeaeb579f2d1120170720130711/63d1e1d0679a8d62fac3cd9a0c2fb83420170720130711/7bc7ea
ASSILI Karim
·
pouvez vous nous transmettre les familles pour essayer de résoudre le problème ?
Yildirim
·

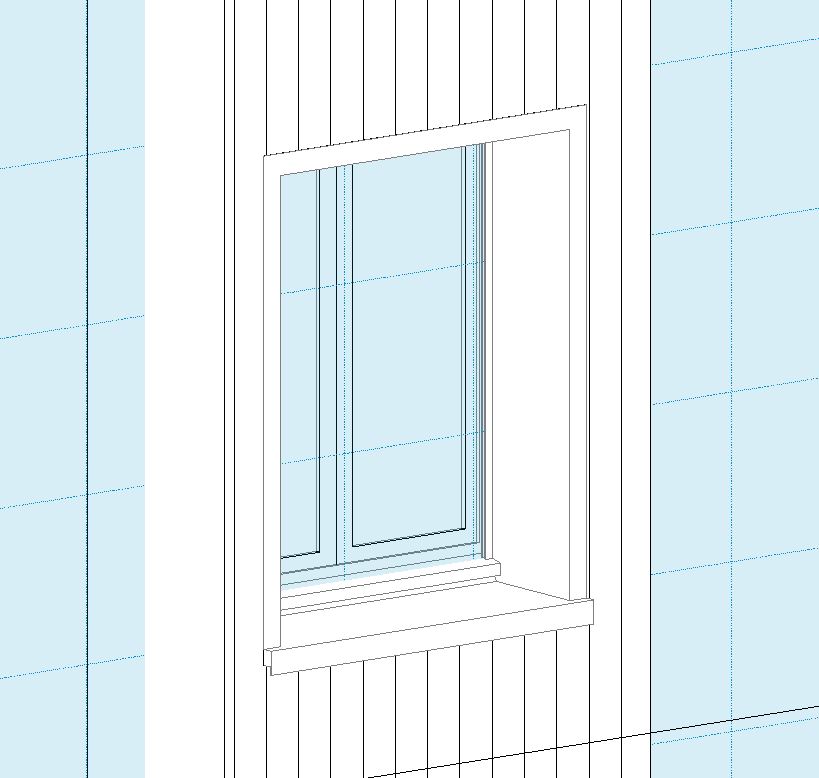

A ma grande surprise j'ai essayé de réutiliser la famille dans un fichier vierge. Mur mono couche 200mm. ça fonctionne!
Jai remplacé le mur 200mm par un mur crée en multi couche dans la famille. ça fonctionne aussi.
J'ai rechargé ma famille de fenetre ddans un de nos projets avec des murs smulti couches, ça ne fonctionne plus.
C'est trop aléatoire, je n'y comprend rien.
Jai remplacé le mur 200mm par un mur crée en multi couche dans la famille. ça fonctionne aussi.
J'ai rechargé ma famille de fenetre ddans un de nos projets avec des murs smulti couches, ça ne fonctionne plus.
C'est trop aléatoire, je n'y comprend rien.
Yildirim
·
Ne pas couper la géométrie. ça doit marcher!Helas non, ça ne marche pas.
Yildirim
·
Je vous remercie tous pour vos précieux commentaires.

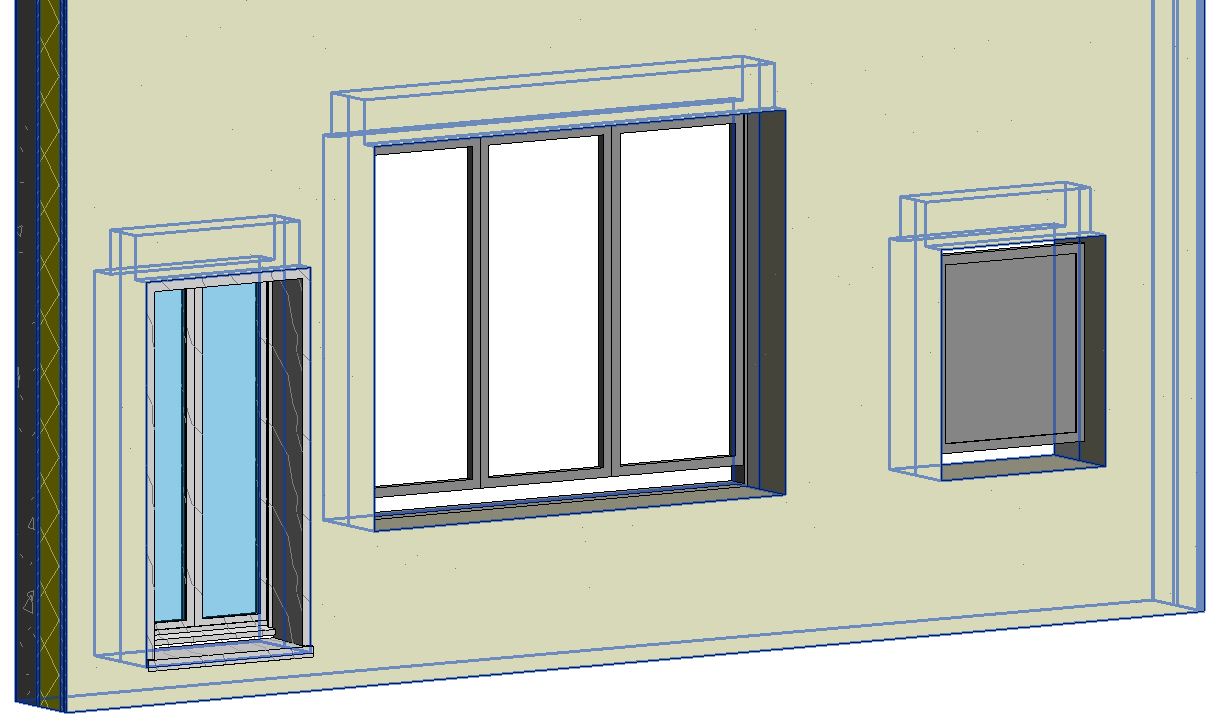

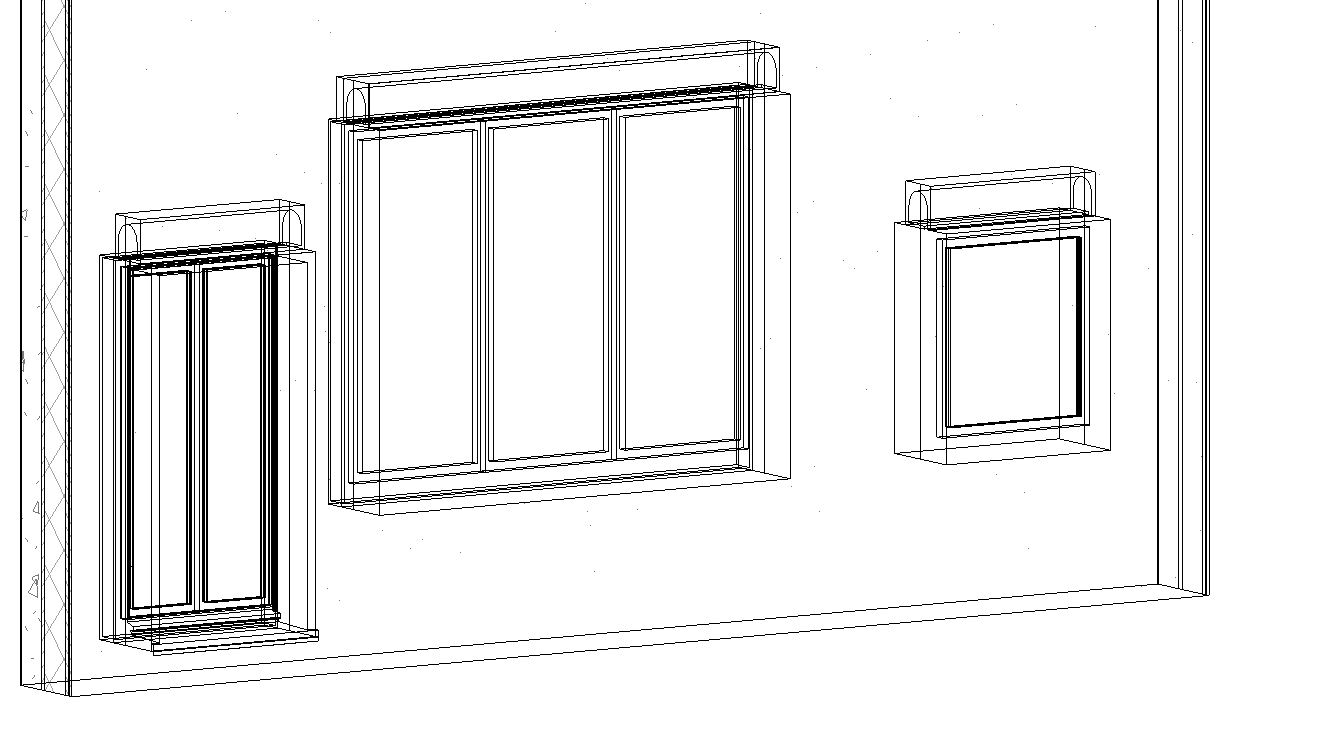

Je me suis peut-être mal exprimé, il s'agit d'une famille de fenêtre dans revit. Au cours de la création de la famille, le vide initialement créé pour découper le mur fini par découper la géométrie de la famille aussi. Cela se vérifie uniquement lors de l'import de la famille dans revit et non pas dans l'édition de la famille.
Si vous le souhaiter, je peux vous transmettre ces 3 familles assez complètes qui demandant une simple finition. Le tout à été réalisé avec des profils imbriqués, importé dans la famille.

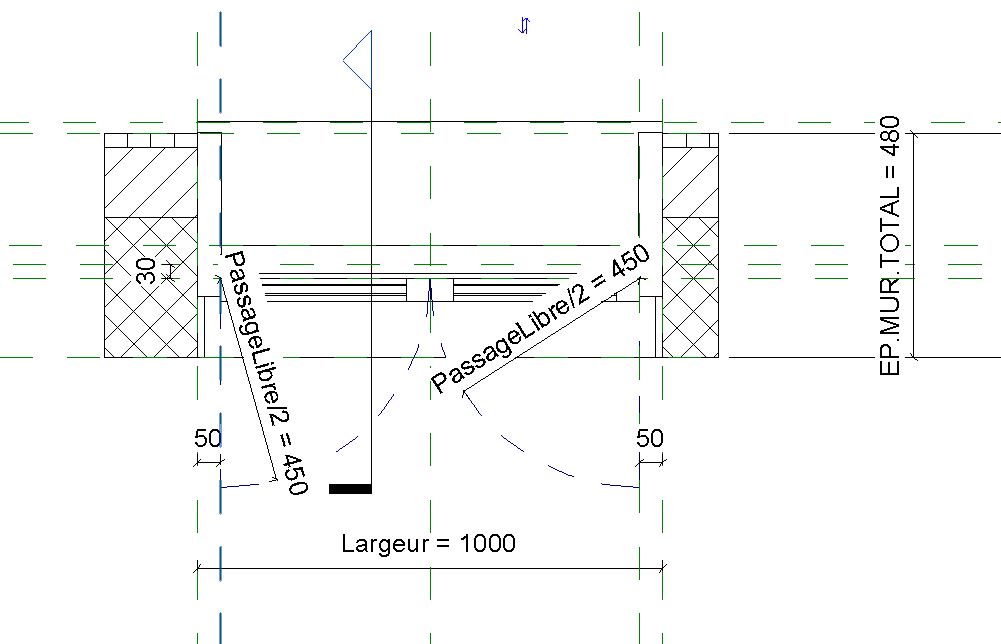

La géométrie à été réalisé sur un plan de référence distinct crée pour la géométrie. Cela permet à déplacer l'ensemble de la géométrie dans l'épaisseur du mur.
Je me suis peut-être mal exprimé, il s'agit d'une famille de fenêtre dans revit. Au cours de la création de la famille, le vide initialement créé pour découper le mur fini par découper la géométrie de la famille aussi. Cela se vérifie uniquement lors de l'import de la famille dans revit et non pas dans l'édition de la famille.
Si vous le souhaiter, je peux vous transmettre ces 3 familles assez complètes qui demandant une simple finition. Le tout à été réalisé avec des profils imbriqués, importé dans la famille.
La géométrie à été réalisé sur un plan de référence distinct crée pour la géométrie. Cela permet à déplacer l'ensemble de la géométrie dans l'épaisseur du mur.
Abdel-Nour ARAR
·
Ne pas couper la géométrie. ça doit marcher!
ASSILI Karim
·
Je ne suis pas forcement expert en la matière mais d'expérience, la création du vide va couper les éléments qu'il rencontrent qui existent déjà. Une solution serait de créer le vide en premier, il ne coupera alors que le mur puis de créer tes divers extrusions qui composent ta fenêtre (cadre, dormant, vitrage, caisson ...)
Je ne me souviens pas avoir réussi à trouver le "paramètre" qui permette de le faire dans l'autre sens
si tu crée le vide en dehors de la géométrie de la fenêtre pour couper que le mur, puis tu modifie l'esquisse pour faire inclure la géométrie , la géométrie restera intacte et tu n' as pas besoin d'utiliser l'outil " ne pas couper la géométrie "
Rémy MAURCOT
·
Salut Erol, ravi de te voir ici.
Effectivement si tu crée un vide il faut faire attention à que ce vide ne coupe uniquement le mur hôte.
Après il faut aussi que tu coupe le mur hôte de la famille pour que le vide se répercute dans le projet, si utilise des murs composite pas de souci, si tu utilise des murs distincts il faut attacher tous les murs ensemble pour que le vide coupe l'ensemble.
Effectivement si tu crée un vide il faut faire attention à que ce vide ne coupe uniquement le mur hôte.
Après il faut aussi que tu coupe le mur hôte de la famille pour que le vide se répercute dans le projet, si utilise des murs composite pas de souci, si tu utilise des murs distincts il faut attacher tous les murs ensemble pour que le vide coupe l'ensemble.
HEXABIM
·
Je ne suis pas forcement expert en la matière mais d'expérience, la création du vide va couper les éléments qu'il rencontrent qui existent déjà. Une solution serait de créer le vide en premier, il ne coupera alors que le mur puis de créer tes divers extrusions qui composent ta fenêtre (cadre, dormant, vitrage, caisson ...)
Je ne me souviens pas avoir réussi à trouver le "paramètre" qui permette de le faire dans l'autre sens
Je ne me souviens pas avoir réussi à trouver le "paramètre" qui permette de le faire dans l'autre sens
ASSILI Karim
·
Bonjour Yildirim
Essaye d'utiliser "forme vide" et créer l'esquisse en dehors de la géométrie , tu le valides dans une première étape , parla suite tu modifies l'esquisse suivant l'espace vide souhaité .
avec cette astuce le vide ne coupe pas la géométrie de la fenêtre
Essaye d'utiliser "forme vide" et créer l'esquisse en dehors de la géométrie , tu le valides dans une première étape , parla suite tu modifies l'esquisse suivant l'espace vide souhaité .
avec cette astuce le vide ne coupe pas la géométrie de la fenêtre
