3 outils pour contrôler la qualité de sa maquette numérique

3 outils pour contrôler la qualité de sa maquette numérique

Contrôler manuellement la qualité d'une maquette numérique peut s'avérer une tâche très consommatrice de temps et de ressources, entre la vérification des modélisations géométries, l'examen des informations saisies, la détection des possibles conflits (clash), Sans oublier le caractère répétitif des opérations.

On va aborder trois grandes catégories à travers trois outils qui vous assisteront pour accomplir ces tâches de contrôle : un plugin Revit, un logiciel indépendant pour des formats ouvertes telles que l'IFC et une plateforme cloud.

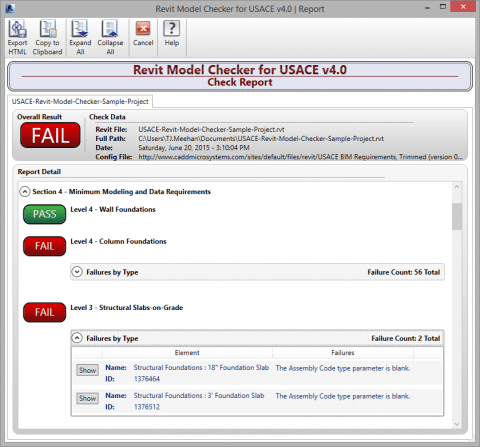

Revit Model Checker

C'est un plugin disponible uniquement pour Revit développé par Autodesk et distribué par CADD Microsystems, il permet de contrôler son modèle selon des règles pré-définies :

Vous pouvez télécharger et essayer gratuitement ce plugin sur cette page.



Solibri

Un logiciel très connu des spécialistes, il permet de contrôler une maquette numérique mais pas uniquement, on peut faire des comparatifs de modèles aussi, détecter des clashs et faire de la synthèse. Voici une vidéo explicative :

Cet outil est payant mais vous pouvez télécharger une version d’essai de 14 jours.





Assemble Systems

A l'inverse des deux précédents logiciels classiques Assemble Systems est une plateforme en ligne ou cloud, elle permet de faire de très nombreuses opérations sur une maquette numérique, du fait d'être en ligne on peut partager un modèle avec ses collaborateurs, extraire des données (import/export Excel), comparer deux versions de modèles, etc.

L'accès à cette plateforme est payant mais on peut la tester pendant 14 jours également, plus d'information sur le site officiel.


Bien évidement il existe de nombreux outils similaires, n'hésitez pas à partager votre expérience !

1

Sur le même sujet:



Commentaires (5)

This comment was minimized by the moderator on the site

Je vous recommande Simple BIM (http://www.datacubist.com/).
Ce logiciel est payant (800 €) mais vous pouvez le tester gratuitement. Comme Solibri, il analyse des fichiers au format IFC et il permet d'automatiser certains contrôles et...

Je vous recommande Simple BIM (http://www.datacubist.com/).
Ce logiciel est payant (800 €) mais vous pouvez le tester gratuitement. Comme Solibri, il analyse des fichiers au format IFC et il permet d'automatiser certains contrôles et traitements. Par exemple, vérifier qu'un attribut comme le type de pièce est bien renseigné et que ses valeurs appartiennent à une liste de valeurs autorisées. Utile pour vérifier la conformité d'une maquette numérique à certaines chartes...

Lire la suite
Bernard FERRIES
Vous n'avez pas la permission de voir les pièces jointes
Mohamed KHETTAB Admin Auteur
This comment was minimized by the moderator on the site

Merci Bernard pour l'info, ça m'a l'air très intéressant aussi.
on va le référencer dans la section des solutions.

Mohamed KHETTAB
Vous n'avez pas la permission de voir les pièces jointes
This comment was minimized by the moderator on the site

Plugins pour Tekla : IFC Change Management.
Cet outil analyse et compare deux fichiers IFC. Vous pouvez ainsi connaitre et zoomer sur les objets dont les propriétés, la forme ou la position ont changé ou bien savoir quels objets ont été ajoutés...

Plugins pour Tekla : IFC Change Management.
Cet outil analyse et compare deux fichiers IFC. Vous pouvez ainsi connaitre et zoomer sur les objets dont les propriétés, la forme ou la position ont changé ou bien savoir quels objets ont été ajoutés ou supprimés.
Le contrôle peut s’effectuer sur l’ensemble de propriétés contenues dans l’IFC ou uniquement sur celles choisies.
Vous pouvez également enregistrer l'analyse et générer un rapport excel.

Téléchargement et informations sur : https://warehouse.tekla.com/#/catalog/details/u8727af3b-2c88-4a5f-ae0e-faebc14f98b9

Lire la suite
Alexandre collin
Vous n'avez pas la permission de voir les pièces jointes
This comment was minimized by the moderator on the site

Merci pour votre partage d'informations.
Si ca vous intéresse , j'ai écrit un petit article au sujet de Solibri Model checker
http://www.bimblog.lu/coffre-outils-bim-manager/

Dernière édition du commentaire il y a environ 4 ans par Laurent HENIN Laurent HENIN
Vous n'avez pas la permission de voir les pièces jointes
This comment was minimized by the moderator on the site

Bonjour,

Solibiri Modell Checker fait bien le job, on peut aller très loin et personnaliser les vérifications comme on le veut!

En bureau d'études structure, on peut par exemple créer une règle qui vérifiera qu'aucun acier ne sorte du coffrage.
...

Bonjour,

Solibiri Modell Checker fait bien le job, on peut aller très loin et personnaliser les vérifications comme on le veut!

En bureau d'études structure, on peut par exemple créer une règle qui vérifiera qu'aucun acier ne sorte du coffrage.
La création de raports est bien faite aussi on a le choix entre le bcf, pdf ou format excel

J'en suis satisfait.

Lire la suite
Nicolas SCHERER
Vous n'avez pas la permission de voir les pièces jointes
