Une nouvelle série de tutoriels et d'ateliers pratiques Revit avec Didier Hoffman
ELEPHORM a lancé Aujourd'hui une nouvelle série de tutoriels destinés à Revit, comme celles qui ont précédés cette formation est assuré par Didier Hoffman, architecte de formation et BIM Manager chez Assar Architects à Bruxelles.
Cette série est particulièrement intéressante puisque on aborde pas les fonctionnalités du logiciel mais plutôt on apprend un monter un projet à partir de plans 2D DWG, tout en découvrant les nouvelles fonctionnalités de Revit 2016 qui a servi de base de formation. On apprend à modéliser les fondations, les murs et les dalles, modéliser également ses propres familles (portes, fenêtres, etc.), gérer quelques détails tels que les couches d'isolants par exemple, après la modélisation on aborde la mise en page (cartouches, plans, cotations, etc.), avec un passage sur les images de synthèses et les rendus avec 3ds max, on aborde un sujet très important aussi, le travail collaboratif à travers les sous-projets et les modèles centraux. Les fichiers dwg du projet ainsi que tous les autres fichiers nécessaires sont fournis avec le tutoriel.
Voici les chapitres traitées dans cette formation :
- Présentation du projet et des fichiers de travail
- Nouveautés Revit 2016
- Préparation de l'environnement de travail
- Modélisation du sous-sol
- Modélisation du rez-de-chaussé
- Modélisation de l'étage
- Fermeture du volume extérieur
- Finitions extérieures
- Dalles de finition
- Famille paramétrique de la porte
- Enduit, plafond et portes intérieures
- Menuiseries extérieures
- Escalier intérieur
- Elements extérieurs
- Terrain
- Etanchéité et descentes d'eau
- Habillage 2,5D
- Travail collaboratif
- Cotations
- Les pièces et possibilités spécifiques
- Création des feuilles
- Image de synthèse
Cette nouvelle formation sera bénéfique pour les architectes qui souhaiterons débuter sur Revit et modéliser leur premier projet sur ce logiciel, pour les débutants aussi qui souhaiterons apprendre une méthodologie de travail.
Nous aurions aimé voir des chapitres complémentaires dédiées aux nomenclatures Revit et leur différentes utilisations, les maquettes numériques ne sont que des bases de données à exploiter graphiquement mais aussi analytiquement à travers ces nomenclatures, elles seront peut être ajouté entre temps !? On attends que d'autres tutoriels suivront pour les autres disciplines telles que la structure et le MEP vu que Revit est une plateforme multi-disciplinaire !
Nous avons réussi à avoir un code de réduction (-20%), si vous comptez suivre cette formation n'hésitez pas à l'utiliser en contre partie de votre retour, la communauté compte sur vous :)
NEW3D-ELE20

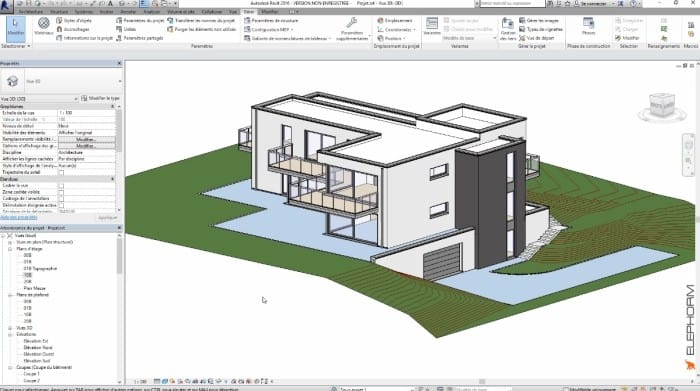

Voici enfin quelques extraits de la formation :
La formation est disponible sur le site officiel Elephorm :
http://www.elephorm.com/atelier-revit-2016-modeliser-batiment
Bravo à Elephorm pour la qualité de leurs formations et pour cette nouveauté, un grand merci également à Didier Hoffman qui a assuré cette formation et que nous invitons dans le passage à nous rejoindre sur hexaBIM.com
Cette première évaluation est basée sur la table de matière fournie sur le site Elephorm.com et sur les vidéos gratuites mises à disposition, si vous suiviez cette formation n'hésitez pas à faire des retours à la communauté afin de l'évaluer au mieux.
Si vous souhaitez tester la formation et nous faire des retours nous pourrons vous procurer un accès spécial, contacter-nous.
Pour faire des retours visiter la section BIM Pages :
http://www.hexabim.com/produits/atelier-creatif-revit-2016-modeliser-un-batiment.html
Commentaires
Je retombe avec plaisir sur ce document ou j'avais eu le plaisir, il y a déjà presque 7 ans maintenant, d'y proposer des photos de quelques uns de mes projets. D'ailleurs j'ai prévu de revenir sur l'un d'eux encore en cours #staytune :-)
Merci d'avoir mis à disposition ce genre de formation. C'est d'une aide très précieuse pour ceux qui veulent se former en autodidacte.
Avez vous prévu de faire des formations plus axées métier? Tel que structure, mécanique, éléctricité ou plomberie? Il est difficile de trouver des formations aussi complète sur ces sujets.
Autre question, cette fois ci sur le code promo. Est il encore disponible? Si non, y en a t'il un autre disponible?
Je recherche une formation BIM sur revit 2016. J'ai vu que le formation ELEPHORM avait un certain succès, qu'en pensez vous exactement? quel pack prendre?
merci de votre retour,
Aissa
Je termine à l'instant (ou presque) la formation Revit 2015 de Elephorm. Mes commentaires ne seront peut-être pas totalement pertinents ne connaissant pas la version 2016.
J'ai énormément apprécié la décomposition en petits "modules" (3/15 min env.) ce qui permet de faire de petites bouchées sans s'étouffer. Cela permet également de revenir ponctuellement trouver des réponse aux pb rencontrés après la formation.
L'ensemble des explications/démonstrations est très clair.
Ayant un intérêt particulier pour l'économie des projets j'aurai apprécié plus de détail concernant les nomenclatures (désignations/quantitatifs) bien que les bases soient données dans la formation. J'ai n'ai peut-être pas très bien saisi l'ensemble du fonctionnement du logiciel mais j'ai l'impression qu'il y a une confusion entre les matériaux et les ouvrages.
Une approche concernant la charpente pourrait être judicieuse...
LA formation est de toute évidence excellente et permet à un débutant sur Revit d'acquérir de bonnes bases...Reste à utiliser et utiliser encore pour progresser.
Je me permets d'ajouter une petite chose par rapport à la description de cette nouvelle formation Elephorm.
Contrairement à ce qui est dit, cette formation suppose une connaissance de Revit au préalable.
En effet, j'ai réalisé celle-ci notamment suite aux remarques faites par les acheteurs de ma première formation sur Revit 2015. En effet, celle-ci se voulait exhaustive et passe à travers toutes les commandes et procédures du logiciel. Elle s'adresse donc très facilement aux débutants.
La remarque qui avait été faite était qu'il n'y avait pas de fil conducteur à travers toutes cette formation, et qui aurait permis de modéliser un bâtiment complètement.
C'est donc dans ce but que j'ai réalisé cette deuxième formation, mais donc elle ne s'adresse à priori pas aux débutants. C'est plus un atelier "méthodologie" qu'un réel apprentissage du logiciel...
Effectivement, la méthode utilisée pourra susciter débat, et certaines personnes pourraient trouver cette méthode fastidieuse.
Dans cette méthode, je n'utilise plus les murs multicouches.
Pour deux raisons principalement : premièrement la richesse de la modélisation, beaucoup plus simple avec des murs monocouches. En effet, la modélisation des acrotères, débordements de façades, etc... est beaucoup plus simple à réaliser avec des murs monocouches et le gain de temps est finalement positif, même si au départ on perd un peu de temps à modéliser toutes les couches. (je parle d'expérience !).. Simple autre exemple : une paroi intérieure montant jusqu'à la dalle béton, avec deux couches d'enduit de hauteurs différentes de part et d'autre... Vive le monocouche !
La deuxième raison : les métrés. Là par contre, je dois dire que je viens de voir une autre amélioration dans Revit 2016 qui m'avait échappé. Dans la version 2015, si l'on réalisait un mur multicouches très épais, et que l'on en sortait une nomenclature des matériaux, on obtenait les mêmes surfaces pour les matériaux de revêtement extérieur et intérieur. (ce qui est faux, dans le cas de deux murs en angle par exemple). La modélisation en murs monocouches permet de régler ce problème. La bonne nouvelle est que cette erreur de calcul a été corrigée dans la version 2016, et que les surfaces de matériaux de murs multicouches sont donc maintenant correctes !
Qu'à cela ne tienne, pour la richesse de la modélisation, j'en reste à mes murs monocouches !
Pour l'anecdote, mon ancien prof de Revit m'avait dit qu'en modélisation BIM, on passait par trois stades pour atteindre un réel travail BIM :
Stade 1 : murs multicouches et murs verticaux traversants ;
Stade 2 : murs multicouches mais non traversants (d'étage à étage)
Stade 3 : murs monocouches et non traversants...
Très bonne formation , claire, détaillé,... elle permet de balayer un projet "simple" de A à Z (archi). En complément des précédentes formation (2015 orientée utilisation de REVIT) .
De plus, la méthode utilisée par Didier en fera réfléchir plus d'un et fera débat :-) (c'est positif)
