Etude de faisabilité d'un viaduc avec Revit, Dynamo et Excel

Chaud
CD Mise à jour le
Revit_Dynamo_Excel_Etude de faisabilité d'un viaduc
Type
Format
Catégorie
Pour cet exercice, je me suis placé comme en situation d’études au B.E. :

_01_Entrant : Plan topographique > *.dwg
_02_Demande client : Relier 2 points d’une zone géographique via un viaduc
_Outils utilisés :
_  Autocad pour l’exploitation du plan topographique
_  Revit pour modéliser le projet : (Terrain, Viaduc, Quantités)
_  Dynamo : pour jongler entre Revit et Excel et réciproquement
_  Excel pour trier les données
Les étapes :

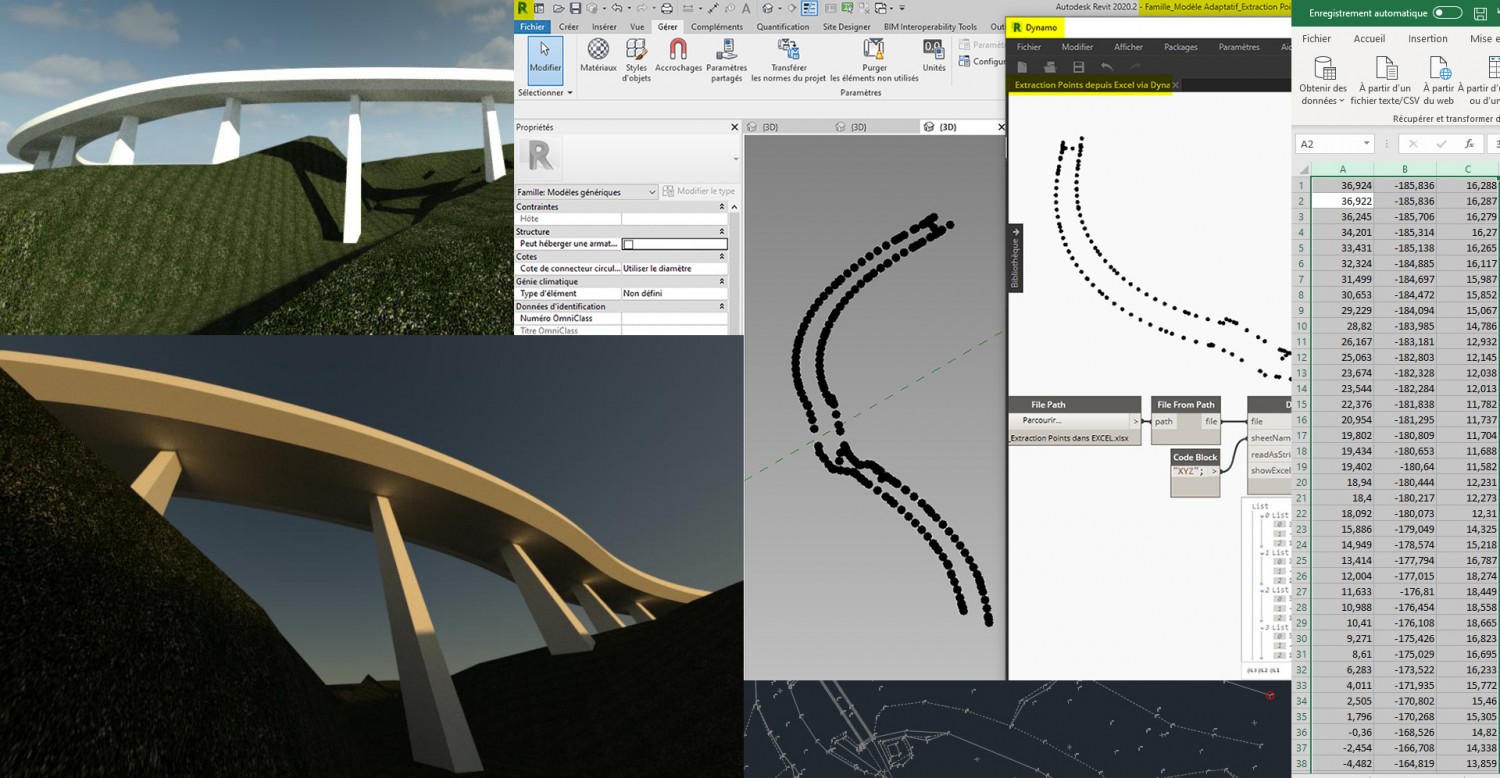

·         A_Topographie
_  01_Autocad > Extraction des données altimétriques > Fichier *.csv pour modélisation dans Revit

_  02_Revit > Création de la topographie à partir du fichier *.csv

_  03_Revit > Géoréférencement suivant les données du plan topographique

·         B_Etude de faisabilité
_  01_Revit > Topographie > Création d’une sous-région pour extraction des points vers Excel
(La sous-région correspond à la vue en plan envisagée de l’ouvrage)
_  02_Dynamo > Extraction des points topographiques vers Excel
_  03_Excel > Liste des points topographiques
_  04_Dynamo > Extraction des points depuis Excel
_  05_Revit > Famille adaptative (Viaduc) > Création d’une trajectoire divisée du viaduc, sur base des données Dynamo, (Permet de choisir le nombre de piles et l’espacement)
_  06_Revit > Famille adaptative > Pile du viaduc
_  07_Revit > Implantation des piles sur la trajectoire divisée du viaduc
(Les piles sont réparties sur la trajectoire, elles sont calées en altimétrie suivant la trajectoire)
_  08_Revit > Famille adaptative (Viaduc) ; Création d’une trajectoire « Haute », correspondant au niveau du tablier, (Cette trajectoire est basée sur la trajectoire de base du viaduc, seules les altimétries sont modifiées)
_  09_Revit > Famille adaptative (Viaduc), modification de l’altimétrie des piles du viaduc
_  10_Revit > Chargement de la famille adaptative viaduc sur la topographie du projet
