Jacques Rigal
·
Avec plaisir Michel:)
Affichage des autres disciplines en ligne caché
Michel Thommeret
18 février 2022
2K
3
Bonjour,

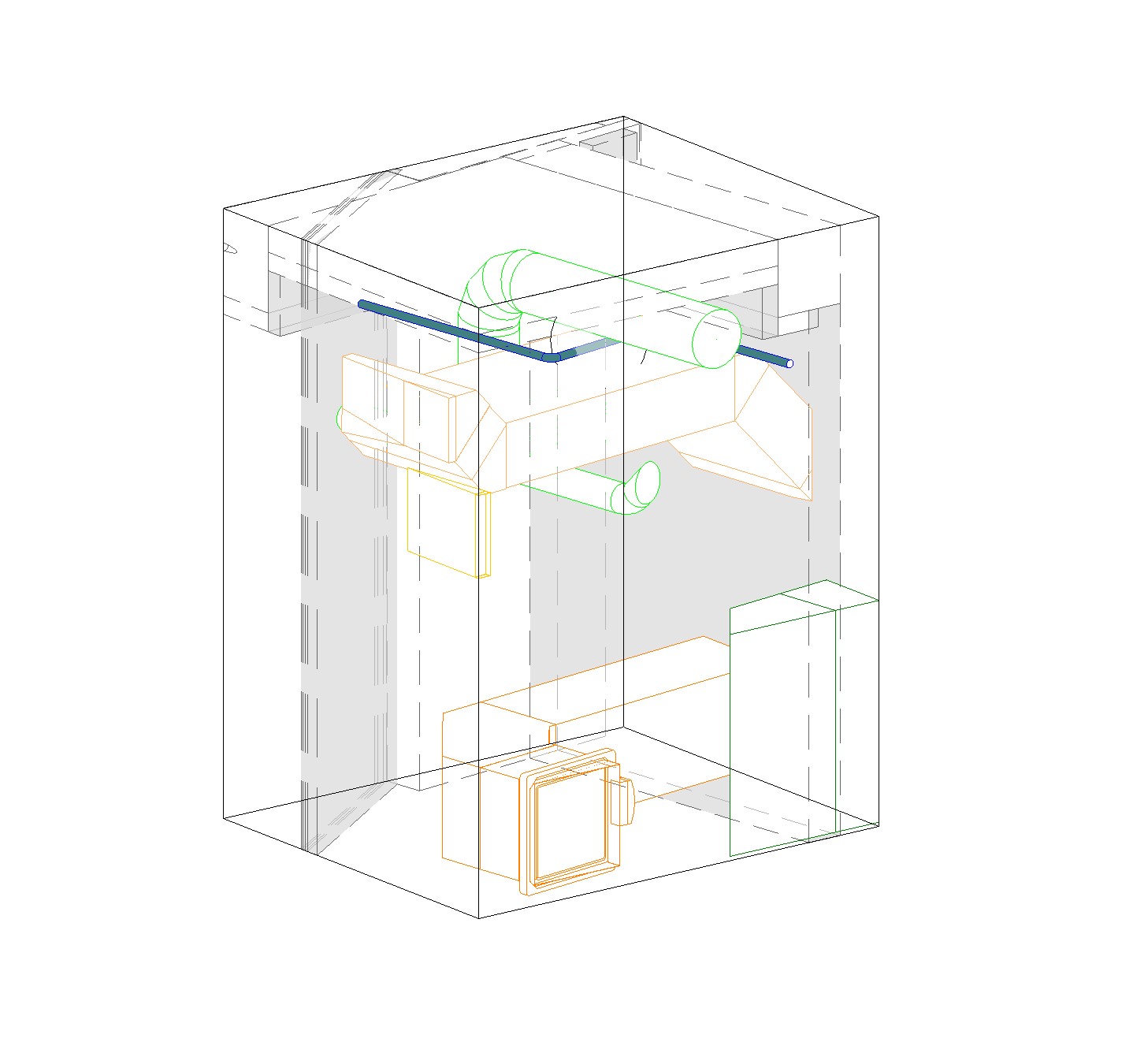

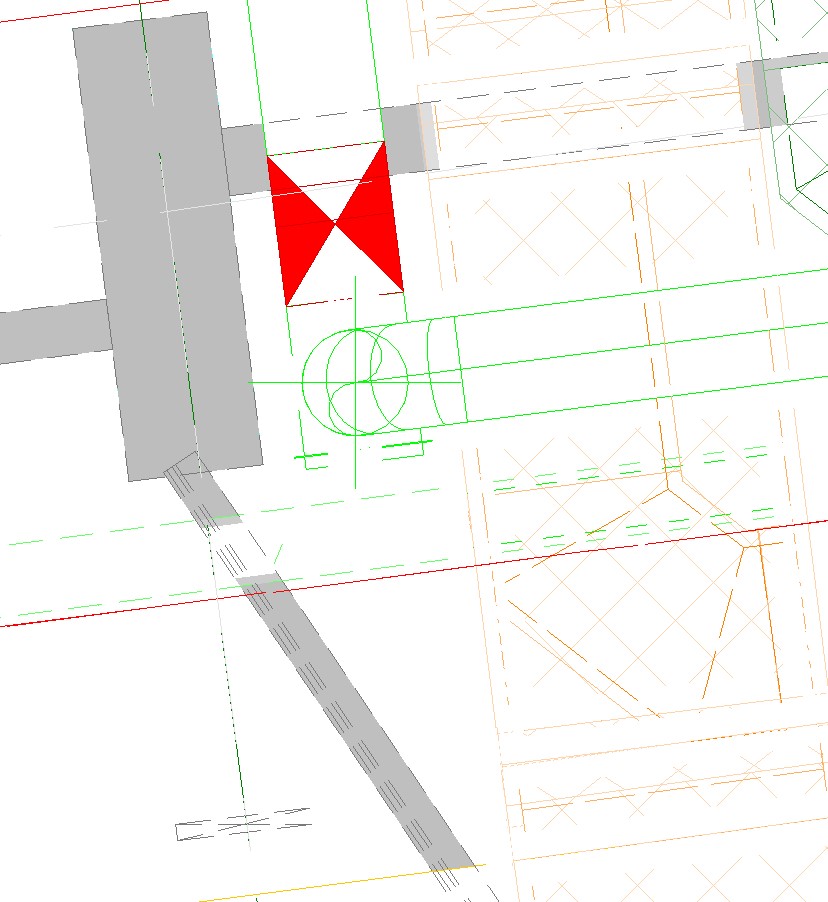

J'ai une reçu une maquette (sous Revit 2020) qui, dans les vues (2D ou 3D) de discipline en génie climatique affiche les éléments de discipline architecture ou structure, en lignes cachés. Idem depuis les disciplines électricité et plomberie. Pas de soucis en coordination.
Aucun filtre, quelques soient les vues c'est le même affichage. Tous les éléments architecturaux (maquettes liées ou pas)
Si quelqu'un connait l'astuce pour un affichage "normal" ?!
J'ai une reçu une maquette (sous Revit 2020) qui, dans les vues (2D ou 3D) de discipline en génie climatique affiche les éléments de discipline architecture ou structure, en lignes cachés. Idem depuis les disciplines électricité et plomberie. Pas de soucis en coordination.
Aucun filtre, quelques soient les vues c'est le même affichage. Tous les éléments architecturaux (maquettes liées ou pas)
Si quelqu'un connait l'astuce pour un affichage "normal" ?!
Photos
hxrel-u
hxrel-m
hxrel-p
Solutions citées
Réponses
Michel Thommeret
·
Chapeau bas Jacques !
Je ne me souvenais plus de ce paramètre...
Merci beaucoup
Je ne me souvenais plus de ce paramètre...
Merci beaucoup
Jacques Rigal
·
Salut Michel,

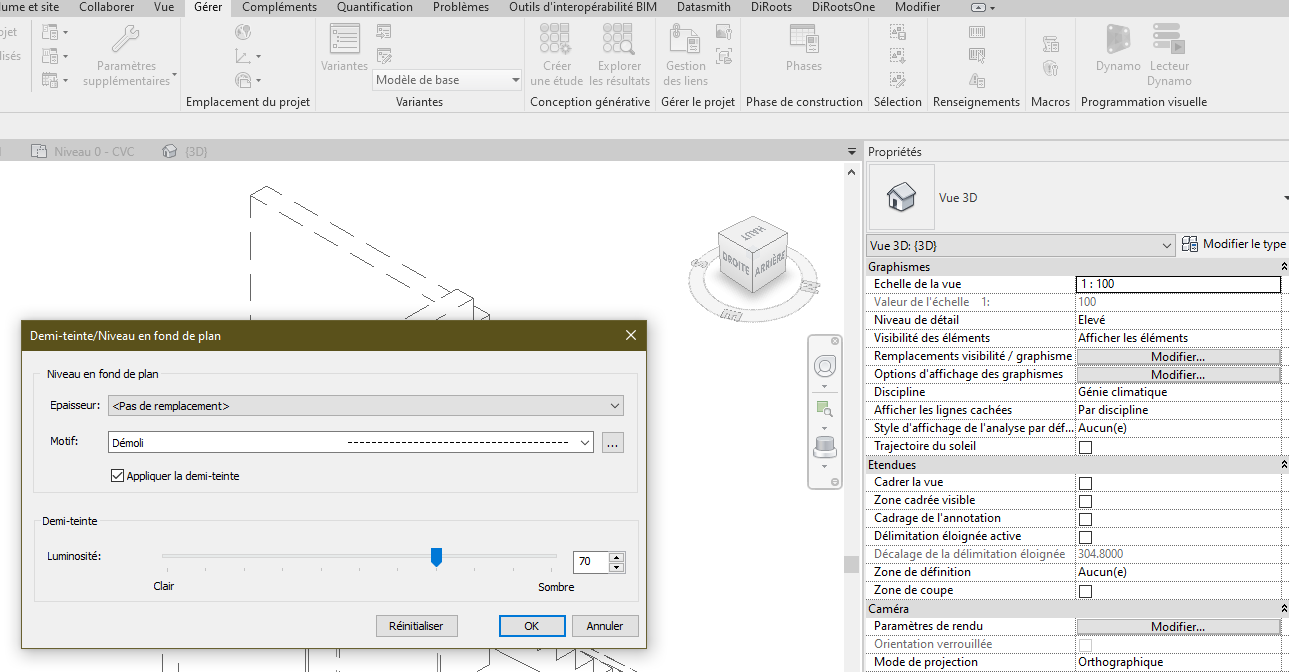

En fait, ils ont changé la représentation de la demi-teinte avec un trait démoli, et comme la demi-teinte est utilisée lors du changement de discipline, elle est forcément appliquée à toutes les vues.
Je joins une capture d'écran, ton fichier est en 2021 et non en 2020 comme dans ton premier post.
Bon courage.
Jacques Rigal
L'Académie du BIM
En fait, ils ont changé la représentation de la demi-teinte avec un trait démoli, et comme la demi-teinte est utilisée lors du changement de discipline, elle est forcément appliquée à toutes les vues.
Je joins une capture d'écran, ton fichier est en 2021 et non en 2020 comme dans ton premier post.
Bon courage.
Jacques Rigal
L'Académie du BIM
Michel Thommeret
·
Bonjour Jacques,
Et merci pour ton aide.
Voici le fichier.
Cordialement,
Et merci pour ton aide.
Voici le fichier.
Cordialement,
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Jacques Rigal
·
Bonjour Michel,
Sans le fichier pour explorer la méthode utiliser, j'imagine qu'ils ont configurer les styles d'objets directement, et non par vue ou par filtre.
bonne soirée.
Sans le fichier pour explorer la méthode utiliser, j'imagine qu'ils ont configurer les styles d'objets directement, et non par vue ou par filtre.
bonne soirée.
