Affichage des retombées de poutres pour les mep sur Revit
BI
BENHASSEN IYED
14 janvier 2015
23122 0 2 0
Réponses
euh non en fait tu es pas obligé de créer un niveau supplémentaire..
PA
Merci pour ton investissement et tes suggestion en fait, j'ai pu trouver une solution:

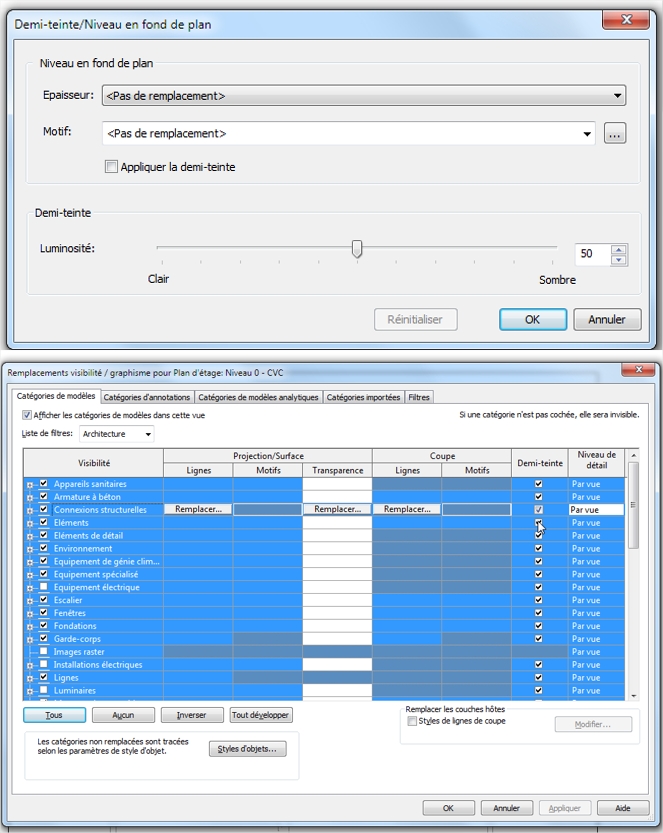

1) Il faut faire:
-Gérer
-Paramètres supplémentaires
-Décocher Demi teinte/niveau en fond de plan
2)Depuis VV de la vue selectionner tous qui est éléments architectural et le mettre en demi-teInte
Cette solution est valable pour les Mep parce que l'architecture est généralement couleur 8 ou 9.
1) Il faut faire:
-Gérer
-Paramètres supplémentaires
-Décocher Demi teinte/niveau en fond de plan
2)Depuis VV de la vue selectionner tous qui est éléments architectural et le mettre en demi-teInte
Cette solution est valable pour les Mep parce que l'architecture est généralement couleur 8 ou 9.
BI
Bonjour,
Je me suis permis de jeter un œil et je n'ai pas trouvé la cause mais il s’avère que lorsque l'on passe l'arase inférieur de la gaine en dessous du plan de coupe soit 1200, cela fonctionner. Soit légèrement en dessous de 1200+(305/2)=1352,5.
Si tu montes ta plage de vue à l'axe de ta gaine (2743.2) cela fonctionne.
Bizarre comme phénomène
Je me suis permis de jeter un œil et je n'ai pas trouvé la cause mais il s’avère que lorsque l'on passe l'arase inférieur de la gaine en dessous du plan de coupe soit 1200, cela fonctionner. Soit légèrement en dessous de 1200+(305/2)=1352,5.
Si tu montes ta plage de vue à l'axe de ta gaine (2743.2) cela fonctionne.
Bizarre comme phénomène
SD
bonjour,
je ne suis pas sûr d'avoir tout compris mais au cas où voila mes commentaire?
est ce que quelqu'un est allé voir les option des "traits caché"?j'ai fouillé sans résultat...
sinon j'ai déjà vu une famille" poutre" avec une projection de trait caché sur un plan donné;
#jenesuisencoreunprodesfamilles;
cela conviendrai t il?
sinon ,pour voir les poutres,personnelement,je crée une vue de plafond et je vois mes poutres (le point de vue est inversé,cad qu'on lève la tête pour voir les poutres);cela fonctionne très bien et on n'est pas obligé de créer x plages de vue.
MS
je ne suis pas sûr d'avoir tout compris mais au cas où voila mes commentaire?
est ce que quelqu'un est allé voir les option des "traits caché"?j'ai fouillé sans résultat...
sinon j'ai déjà vu une famille" poutre" avec une projection de trait caché sur un plan donné;
#jenesuisencoreunprodesfamilles;
cela conviendrai t il?
sinon ,pour voir les poutres,personnelement,je crée une vue de plafond et je vois mes poutres (le point de vue est inversé,cad qu'on lève la tête pour voir les poutres);cela fonctionne très bien et on n'est pas obligé de créer x plages de vue.
MS
SM
c'est une solution tres simple et qui marche tres bien j utilise la meme methode
VF
Bonjour.
Pour ma part, je crée 2 vues.
Une vue en "plan d'étage" sur laquelle je vois mes réseaux avec la plage de vue adaptée.
Puis une vue en "vue en plan" vers le haut en "image filaire" dans laquelle, les éléments MEP sont masqués et les ossatures et poutres sont en pointillés.
Puis dans ma présentation, je superpose les 2 vues.
Je ne sais pas si c’est la meilleure méthode, mais pour moi cela fonctionne.
Pour ma part, je crée 2 vues.
Une vue en "plan d'étage" sur laquelle je vois mes réseaux avec la plage de vue adaptée.
Puis une vue en "vue en plan" vers le haut en "image filaire" dans laquelle, les éléments MEP sont masqués et les ossatures et poutres sont en pointillés.
Puis dans ma présentation, je superpose les 2 vues.
Je ne sais pas si c’est la meilleure méthode, mais pour moi cela fonctionne.
FL
Bonjour,
Il existe un forum REVIT en français de chez Autodesk pour ceux qui ne le connaissent pas encore :
http://forums.autodesk.com/t5/revit-et-bim-francais/bd-p/198
Il existe un forum REVIT en français de chez Autodesk pour ceux qui ne le connaissent pas encore :
http://forums.autodesk.com/t5/revit-et-bim-francais/bd-p/198
PC
