Akli AM
·
Peut-être c'est petit bug
ferme et réouvre l'ensemble
ferme et réouvre l'ensemble
Afficher en 3D le volume des pièces dans Revit
Rémy NAVARRO
15 février 2018
11.96K
6
Bonjour,
Je cherche à afficher dans une vue 3D de Revit, le volume des pièces que j'ai créée.
Si vous avez une idée?
Je cherche à afficher dans une vue 3D de Revit, le volume des pièces que j'ai créée.
Si vous avez une idée?
Photos
hxrel-u
hxrel-m
hxrel-t
Réponses
Pauline Lebrun
·
Bonjour,

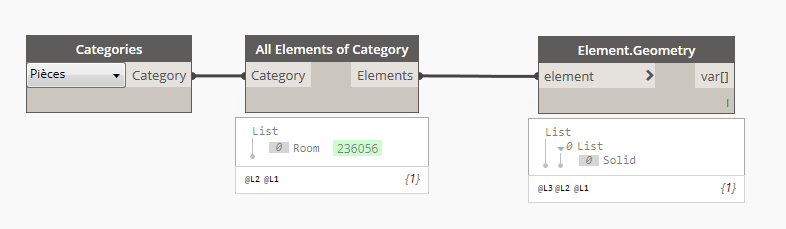

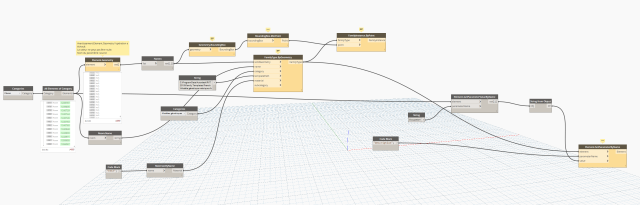

Le noeud Element Geometry ne fonctionne pas aujourd'hui, une idée?
Le noeud Element Geometry ne fonctionne pas aujourd'hui, une idée?
Pauline Lebrun
·
Grand merci à vous, c'est parfait !!
Emilie Saverna-Melodia
·
Bonjour,
Sinon, il existe le plugin de Case Apps (distribué par BIM One) gratuit : "Case Extrude Rooms To Mass".
Il permet de créer des volumes à l'emplacement des pièces. Hélas il n'existe pas encore pour la version 2020.
Sinon, il existe le plugin de Case Apps (distribué par BIM One) gratuit : "Case Extrude Rooms To Mass".
Il permet de créer des volumes à l'emplacement des pièces. Hélas il n'existe pas encore pour la version 2020.
Akli AM
·
Attention aux types de paramètres
Si tu veux envoyer une valeur dans un commentaire, cette dernier doit être une chaîne de caractère (Texte)
utilise donc le nœud String from Object après Element.GetParameterValueByNam
Si tu veux envoyer une valeur dans un commentaire, cette dernier doit être une chaîne de caractère (Texte)
utilise donc le nœud String from Object après Element.GetParameterValueByNam
Pauline Lebrun
·
Merci, hélas ça ne fonctionne tjs pas...
Le paramètre du volume n'est pas renseigné ms le volume est parfaitement crée.
Le paramètre du volume n'est pas renseigné ms le volume est parfaitement crée.
Akli AM
·
Bonjour
tu es presque
Quand tu utilises le noeud String pas de guillemets, Code blok avec guillemets "Commentaires"
cdt
tu es presque
Quand tu utilises le noeud String pas de guillemets, Code blok avec guillemets "Commentaires"
cdt
Pauline Lebrun
·
Merci pour la réponse ! Je ne sais pas trop comment le connecter au reste qui fonctionne très bien par ailleurs.
Il ne me reste plus qu'à réussir à colorer les volumes via un paramètre de pièce et je serai ravie !!!
Il ne me reste plus qu'à réussir à colorer les volumes via un paramètre de pièce et je serai ravie !!!
Akli AM
·
Bonjour,
Tu peux effectivement récupérer n importe quel paramètre et le renvoyer vers le volume
Utilise Element.GetParameterValueByName pour obtenir la valeur et Element.SetParameterByName pour la définir
Cdt
Tu peux effectivement récupérer n importe quel paramètre et le renvoyer vers le volume
Utilise Element.GetParameterValueByName pour obtenir la valeur et Element.SetParameterByName pour la définir
Cdt
Pauline Lebrun
·
Bonjour ! Merci pour ces éléments, est-il possible de récupérer un paramètre de pièce dans ce volume crée? Et comment? Merci beaucoup !!
Akli AM
·

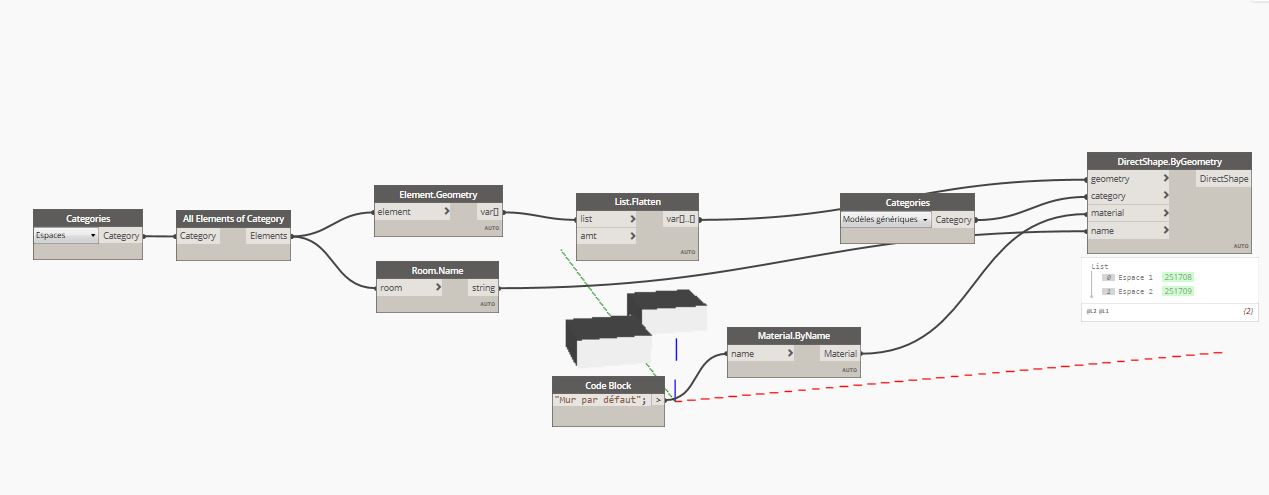

utilise Room.Name pour les espaces
ci-dessous un exemple
cdt
ci-dessous un exemple
cdt
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Jean-Philippe Suter
·

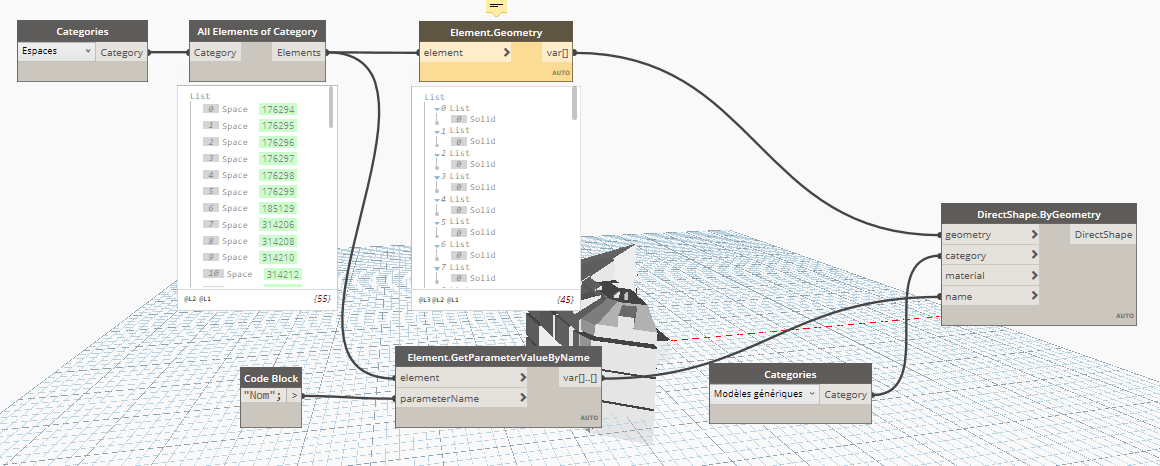

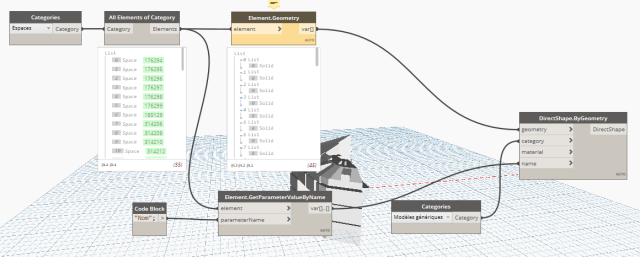

Sur la base du script fourni plus haut, j'ai réussi à faire ça.
Merci pour votre aide
Merci pour votre aide
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Jean-Philippe Suter
·
Akli AM Merci pour cette proposition, mais en fait je dois le faire depuis des espaces, est-ce aussi possible ?
Je ne trouve pas Space.Name
Merci d'avance
Je ne trouve pas Space.Name
Merci d'avance
Jonathan RENOU
·
Bonjour, il est également possible d'utiliser l'export gbXML, de cette manière tu aura accès aux pièces en 3D et aussi aux parois analytiques. Cependant, cette solution ne te permettra pas de les sélectionner ou de les manipuler en 3D, c'est juste pour les visualiser et identifier rapidement les problèmes liés aux pièces.
Akli AM
·

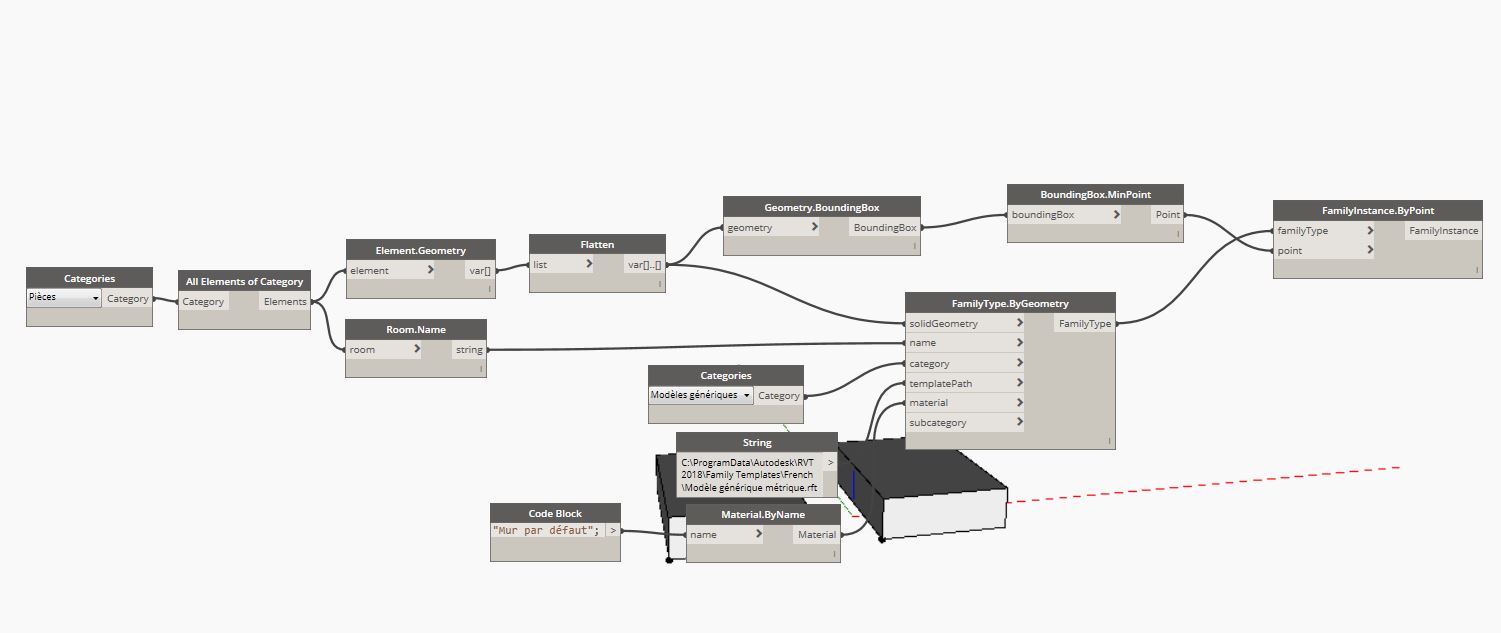

@Jean-Philippe Suter,Je vous propose de reproduire ce script et de voir la puissance d dynamo
NB: le script crée des familles en modèle générique à partir des pièces
cordialement,
NB: le script crée des familles en modèle générique à partir des pièces
cordialement,
Jean-Philippe Suter
·
Akli AM Oui, j'en convient, pour tous ceux qui pratiquent Dynamo de manière courante vous avez 100% raison.
Cependant, l'immense majorité des utilisateurs de Revit n'ont pas pour vocation à développer des scripts. Ils veulent simplement effectuer leur travail de modeleur et utiliser des fonctions qui leur sont utiles et gagner du temps.
Du coup je suis étonné que cette fonction ne soit pas native dans Revit ni développée dans un plug-in.
Sincèrement, je préfère payer quelques dizaines d'Euros pour cela. Car le temps que j'y comprenne quelque chose j'aurais probablement financé un plug-in ou un script dynamo livré clé en main.
Avis aux amateurs ;-)
Cependant, l'immense majorité des utilisateurs de Revit n'ont pas pour vocation à développer des scripts. Ils veulent simplement effectuer leur travail de modeleur et utiliser des fonctions qui leur sont utiles et gagner du temps.
Du coup je suis étonné que cette fonction ne soit pas native dans Revit ni développée dans un plug-in.
Sincèrement, je préfère payer quelques dizaines d'Euros pour cela. Car le temps que j'y comprenne quelque chose j'aurais probablement financé un plug-in ou un script dynamo livré clé en main.
Avis aux amateurs ;-)
Akli AM
·
Pourquoi chercher un plugin payant alors que dynamo le fait très bien ?
Pour les rendre cliquable , tu peux convertir le solide en famille revit et l’insérer directement avec dynamo au bon endroit
Pour les rendre cliquable , tu peux convertir le solide en famille revit et l’insérer directement avec dynamo au bon endroit
Jean-Philippe Suter
·
Bonjour,
Je viens de tester le module Dynamo et cela me convient déjà assez bien.
Cependant, n'existe-t-il donc pas un plug-in, payant ou non d'ailleurs permettant de faire cela ?
Merci d'avance pour vos réponses
Je viens de tester le module Dynamo et cela me convient déjà assez bien.
Cependant, n'existe-t-il donc pas un plug-in, payant ou non d'ailleurs permettant de faire cela ?
Merci d'avance pour vos réponses
Yandi Simon
·

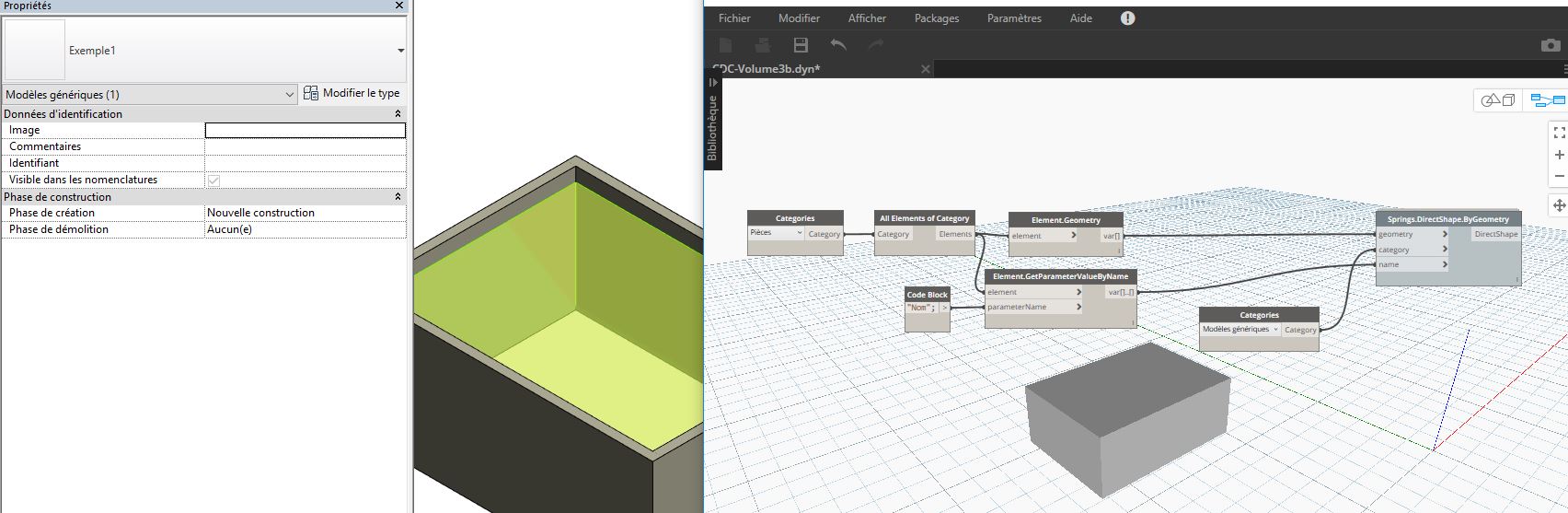

C'est le noeud "DirectShape" qui créer la géométrie en dehors de dynamo.
Rémy MAURCOT
·
Tu peux le convertir en objet si besoin, comme dans l'exemple de @Yandi Simon
Rémy NAVARRO
·
Merci à vous, cependant l'élément n'est pas cliquable...?
Yandi Simon
·
Pour compléter la réponse précédente !
Rémy MAURCOT
·
Je te propose cette solution avec dynamo !
