Angle à 0° (ligne symbolique)
TM
Thibault Masson
04 octobre 2018
4388 0 2 0
Bonjour,
Je souhaite que, dans la même famille de porte, le graphisme en 2D puisse s'adapter avec et sans angle d'ouverture. Y-a-t-il une astuce pour que mon paramètre "Ouverture" définissant l'angle de l'arc (ligne symbolique) puisse aller jusqu'à 0°? Revit considère que la ligne est trop courte pour pouvoir la créer.
Pour l'instant, pour contourner le problème, je crée une seconde famille "Panneau fixe".
Merci d'avance.
Thibault
Je souhaite que, dans la même famille de porte, le graphisme en 2D puisse s'adapter avec et sans angle d'ouverture. Y-a-t-il une astuce pour que mon paramètre "Ouverture" définissant l'angle de l'arc (ligne symbolique) puisse aller jusqu'à 0°? Revit considère que la ligne est trop courte pour pouvoir la créer.
Pour l'instant, pour contourner le problème, je crée une seconde famille "Panneau fixe".
Merci d'avance.
Thibault
Images
Réponses
0.00000000000000000000000000000000000001
LM
Merci pour la réponse, cela ne fonctionne pas, mais avec 0.05 c'est "correct".
Si quelqu'un a une réponse plus "dans les règles de l'art", je suis preneur
Thibault
Si quelqu'un a une réponse plus "dans les règles de l'art", je suis preneur
Thibault
TM
Tu peux créer une famille imbriquée pour la valeur 0, et tu joues sur la visibilité des deux panneaux avec la condition ( Si angle = 0 , afficher panneau fermé , afficher le panneau de base avec l'angle d'ouverture )
PS : La famille imbriquée contient sa représentation graphique.
Karim
PS : La famille imbriquée contient sa représentation graphique.
Karim
AK
Bonjour Karim,
Cela ne fonctionne pas car même avec un paramètre de visibilité, Revit cherchera en premier lieu à créer la ligne le longueur 0mm (en vain) avant de décider de ne pas l'afficher.
Cela ne fonctionne pas car même avec un paramètre de visibilité, Revit cherchera en premier lieu à créer la ligne le longueur 0mm (en vain) avant de décider de ne pas l'afficher.
TM

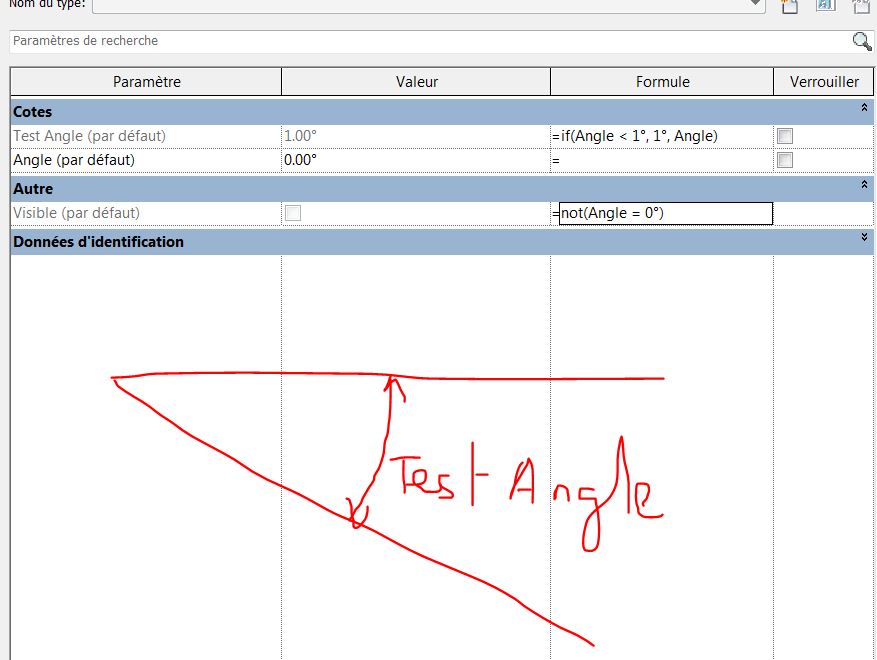

Dans la même idée que Karim, Mais tu dois fixer ta valeur de l'angle à la valeur mini possible
if(angle <1,1,angle) dans cet exemple 1°
if(angle <1,1,angle) dans cet exemple 1°
AA
Bonjour,

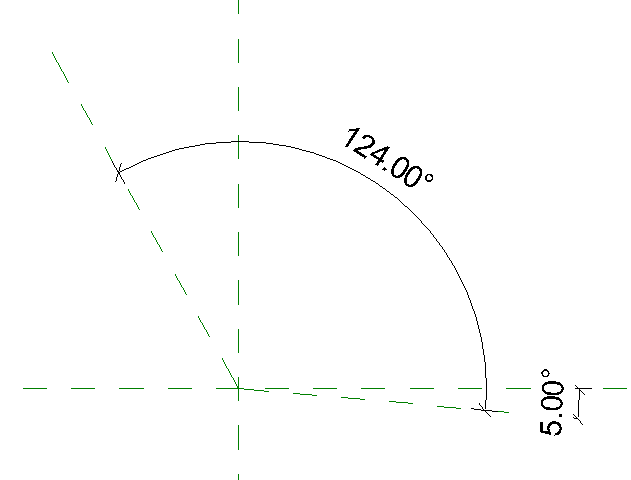

Il faut simplement décaler de -5° la référence de l'angle (verrouiller la cote de 5°)
ensuite juste une petite formule ou tu rajouts 5°
Un angle à 0 devient alors possible
Il faut simplement décaler de -5° la référence de l'angle (verrouiller la cote de 5°)
ensuite juste une petite formule ou tu rajouts 5°
Un angle à 0 devient alors possible
