angle d'un élément aligné dans une famille imbriquée

CF Céline F
27 juin 2019
3.72K
1
Bonjour!

j'essaye de faire un support entre pannes...
je voulais pouvoir changer les hauteurs des supports qui sont contre les pannes comme je le désirais... ça c'est ok...
mais je voudrais placer un fer U qui suit l'angle entre les 2 supports....je n'y arrive pas!!!!!
j'ai mis une ligne dé référence... l'angle ne suit pas qd j'essaye de mettre une formule...
j'ai aligné les extrémités de cette ligne aux points horizontaux et verticaux du dessus de mes 2 supports... (ou j'ai mis des plans de référence....ca suit que sur le support de gauche.....
est-ce possible d'avoir de l'aide svp?????
Merci!!

Belle journée!!

Photos


hxrel-u

new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
ModelPort

ModelPort

Plugin pour Archicad qui étend les capacités d'import de modèles 3D tiers grâce à un éditeur visuel interactif et une conversion en objets GDL natifs.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
RVTConvert

RVTConvert

Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
Autodesk Informed Design

Autodesk Informed Design

Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
TC-CVC

TC-CVC

Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
TopSolid'Steel

TopSolid'Steel

Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
STEP Tools

STEP Tools

Gamme de bibliothèques logicielles pour l'intégration, la conversion, le maillage et la visualisation de modèles IFC et STEP, destinée aux développeurs et intégrateurs de systèmes BIM et CAO.
Thématique
Modélisation
Métier
Usage
Usage principal
API & Développement
Statut
Standard
ggRhinoIFC

ggRhinoIFC

Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
ggRevitIFC

ggRevitIFC

Plugin pour Revit facilitant l'import, l'export et la manipulation de données IFC, permettant notamment la mise à jour itérative de modèles et la gestion fine des propriétés et identifiants GUID.
Thématique
Collaboration
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
FreeCAD

FreeCAD

Application de modélisation 3D paramétrique open source dédiée à la conception technique, au BIM et à la fabrication, permettant de gérer des projets complexes via des ateliers spécialisés.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMQ

BIMQ

Plateforme de gestion des exigences d'information BIM permettant de structurer des catalogues réutilisables, de générer des modèles logiciels et de définir des règles de contrôle pour les projets.
Thématique
Collaboration
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
SuperDoor Configurator

SuperDoor Configurator

Plugin pour Revit permettant de configurer et charger des portes grâce à un assistant graphique et une bibliothèque de familles Revit dédiées, destiné aux architectes et conducteurs de travaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
id:door

id:door

Plugin pour Autodesk Revit permettant de créer, modifier et gérer des familles de portes, fenêtres et portes de mur-rideau via une interface graphique paramétrique, avec des réglages détaillés par sous-composant.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Via BIM Tools

Via BIM Tools

Plugin Revit regroupant 17 extensions pour la gestion de modèle, vues, feuilles, pièces et espaces, ainsi que des tâches MEP, exploitant les modèles liés pour des opérations en lot.
Thématique
Modélisation
Métier
Usage
Usage principal
Scripts & Add-ins
Statut
Standard
Famiglia - Composite Family Round-Trip

Famiglia - Composite Family Round-Trip

Plugin Revit pour assembler des instances en famille composite, les décomposer, ou les placer le long d'une courbe, tout en conservant la position, la rotation et l'altitude.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Door Factory

Door Factory

Plugin pour Revit permettant de générer des familles de portes et de panneaux-rideaux, avec une version add-in complète et une version pour Revit LT basée sur des familles préconstruites.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Bird Tools - CAD Block Remapper

Bird Tools - CAD Block Remapper

Plugin gratuit pour Revit et AutoCAD qui remappe des blocs CAD liés vers des familles Revit, en gérant le placement, la rotation et l'hébergement automatique au mur ou au plafond.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Ask Gaudi

Ask Gaudi

Plateforme de recherche produit en ligne pour architectes et modeleurs BIM, répondant en langage naturel aux questions techniques à partir de données fabricants et de documents sources.
Thématique
Modélisation
Métier
Usage
Usage principal
Catalogues fabricants
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

CF Céline F
·
Merci pour la formule.. et merci pour les infos png... :D
ca a l'air de marcher!!
Bonne journée!!
AA Akli AM
·
C'est l'angle qui doit avoir cette valeur


NB: Pour ne pas zipper les images, les extension prisent en charge sont en minuscule, il suffit donc de passer l'extension PNG en png
CF Céline F
·
"Unités imcompatibles"... comme toute ma journée hier.... :(
AA Akli AM
·
Bonjour,

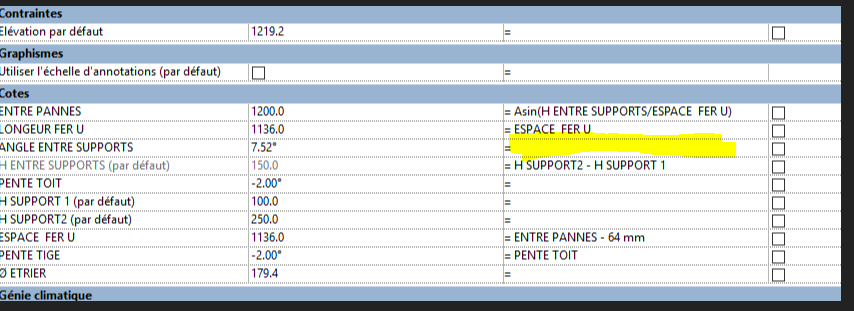

En se basant sur la photo, l'angle= Asin (hauteur entre les deux supports / Espace FER)
