annotation et famille electrique double système
SS
sebastien sautejean
25 mars 2022
1813 0 2 0
bonjour
je n'arrive pas a solutionner un problème d'affichage de circuit puissance et donnée à partie d'une famille.
j'ai une famille poste de travail avec des connecteurs de puissance et de données.
mais lorsque je veut annoter mes postes avec les circuits seul le circuit puissance sort.
je sais pas si c'est un problème de famille mal faite .
ou alors d'étiquette , une etiquette multi catégories serait elle la solution ? ( je n'ai pas ce modèle sous revit)
merci de vos avis et vos expériences d'électriciens .
je n'arrive pas a solutionner un problème d'affichage de circuit puissance et donnée à partie d'une famille.
j'ai une famille poste de travail avec des connecteurs de puissance et de données.
mais lorsque je veut annoter mes postes avec les circuits seul le circuit puissance sort.
je sais pas si c'est un problème de famille mal faite .
ou alors d'étiquette , une etiquette multi catégories serait elle la solution ? ( je n'ai pas ce modèle sous revit)
merci de vos avis et vos expériences d'électriciens .
Images
Réponses
1 réponse
Pour écrire un commentaire, veuillezenregistrer ou log dans
Bonjour,
De souvenir, il n'y a qu'un connecteur principal.
La solution que j'avais trouvé pour régler ce soucis, c'était de créer mes circuits et d’étiqueter mes fils.

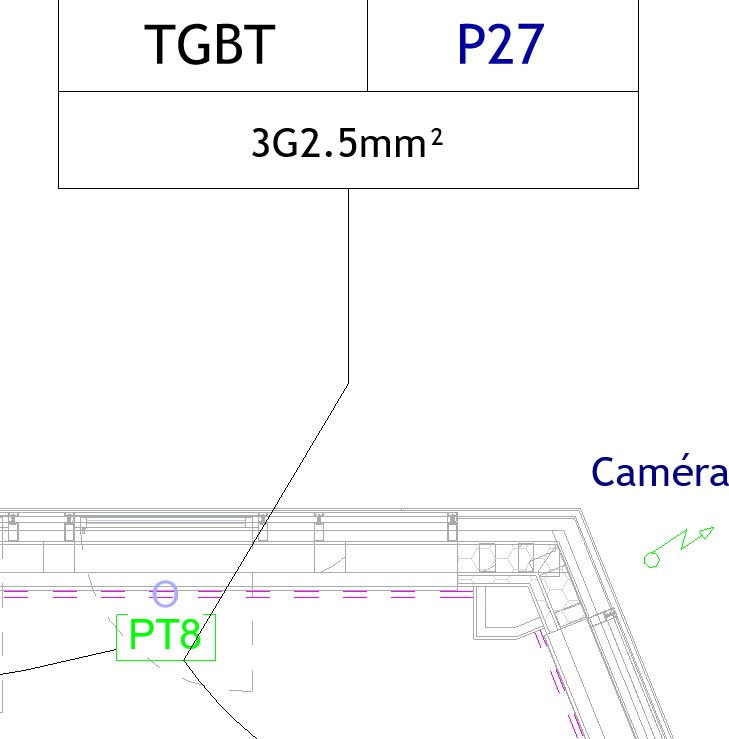

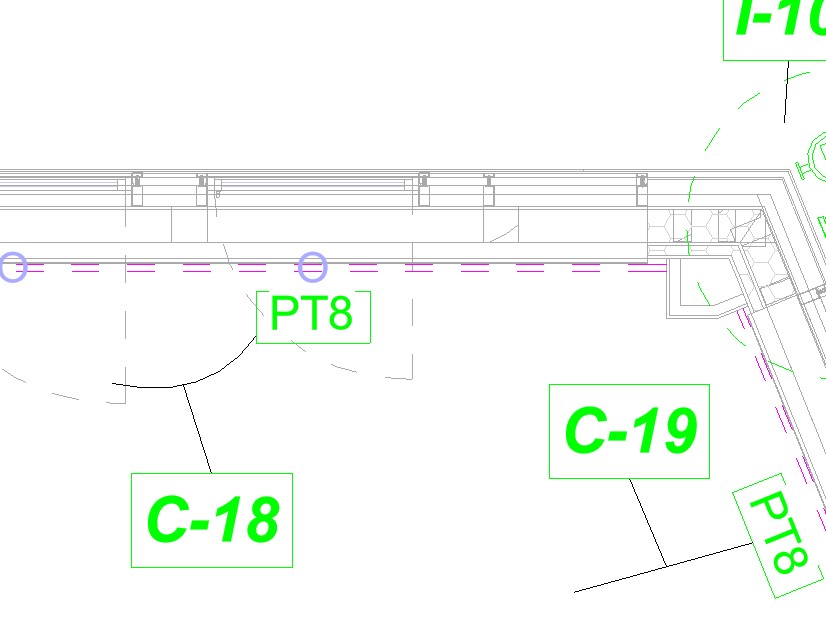

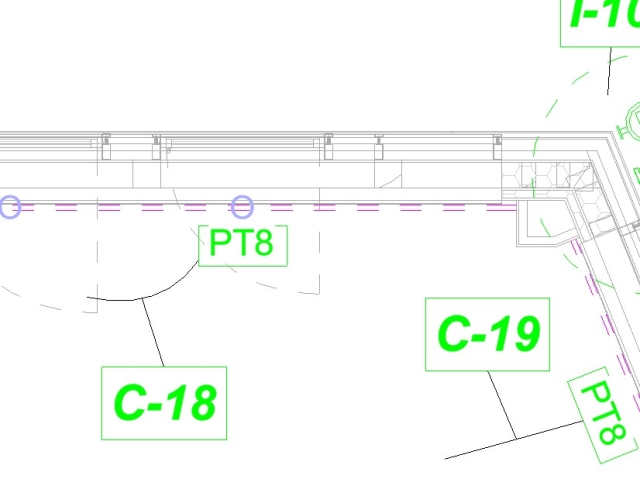

Tu trouveras en exemple le même équipement représenté avec l'étiquette du circuit prise et l'étiquette du circuit de données.
En espérant avoir pu t'aider.
Jérôme
De souvenir, il n'y a qu'un connecteur principal.
La solution que j'avais trouvé pour régler ce soucis, c'était de créer mes circuits et d’étiqueter mes fils.
Tu trouveras en exemple le même équipement représenté avec l'étiquette du circuit prise et l'étiquette du circuit de données.
En espérant avoir pu t'aider.
Jérôme
JP
