Lionel MOUELLO
·
Bonjour, désolé pour ce manque d'information.
Logiciel REVIT 2022
Logiciel REVIT 2022
Arase étiquette - REVIT 2022
Lionel MOUELLO
3 mai 2023
2.24K
1
Bonsoir à tous, je vous expose mon soucis.
J'ai une étiquette de poutre avec un paramètre calculé pour récupérer l'Ai de l'élément.
Mon niveau de base de projet et topo sont sur le niveau zéro. Donc en relatif.
Lorsque je place l'étiquette sur mon plan, le libellé de l'Ai m'indique 9.70.
Alors que celle du massif indique bien son arase sup.
Je suis un peu perdu.
Ci-dessous la formule du paramètre.
(Elévation du niveau de référence + Valeur de décalage Z - Hauteur + NIVEAU FINI PROJET) * 0.01
Je précise que ce n'est pas moi le concepteur de l'étiquette.
Merci de votre retour.
Cordialement

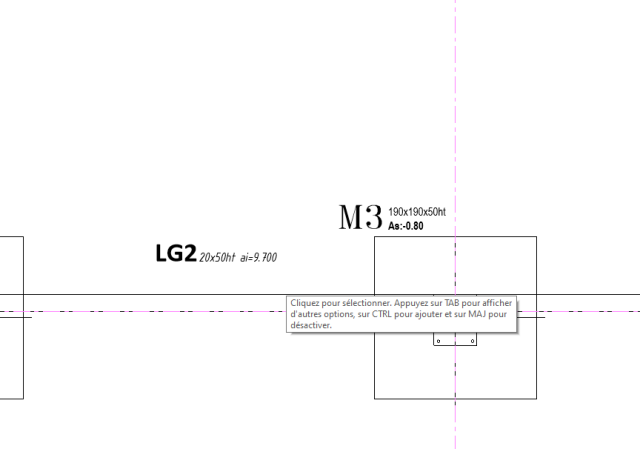

Ci-joint un capture d'écran:
référence arases
J'ai une étiquette de poutre avec un paramètre calculé pour récupérer l'Ai de l'élément.
Mon niveau de base de projet et topo sont sur le niveau zéro. Donc en relatif.
Lorsque je place l'étiquette sur mon plan, le libellé de l'Ai m'indique 9.70.
Alors que celle du massif indique bien son arase sup.
Je suis un peu perdu.
Ci-dessous la formule du paramètre.
(Elévation du niveau de référence + Valeur de décalage Z - Hauteur + NIVEAU FINI PROJET) * 0.01
Je précise que ce n'est pas moi le concepteur de l'étiquette.
Merci de votre retour.
Cordialement
Ci-joint un capture d'écran:
référence arases
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
Christophe Fortineau
·
Bonjour Lionel MOUELLO,
Hexabim est une plateforme dédiée au BIM et non à l'emploi d'un logiciel spécifique. Pourriez-vous préciser votre logiciel et sa version voire de l'indiquer dans le titre de votre post ?
Hexabim est une plateforme dédiée au BIM et non à l'emploi d'un logiciel spécifique. Pourriez-vous préciser votre logiciel et sa version voire de l'indiquer dans le titre de votre post ?
