Attacher Plans de Référence REVIT
Christophe Bonjean
11 avril 2018
9.17K
12
Bonjour,
Je commence à savoir faire de plus en plus de choses sur REVIT mais il y a un problème que je n'arrive pas à résoudre seul.
Lorsque je trace des plans penchés, par rapport aux autres qui sont horizontaux ou verticaux, je n'arrive pas à faire en sorte que ceux-ci suivent les horizontaux ou verticaux.

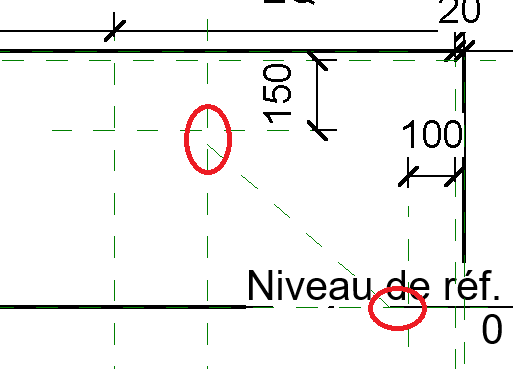

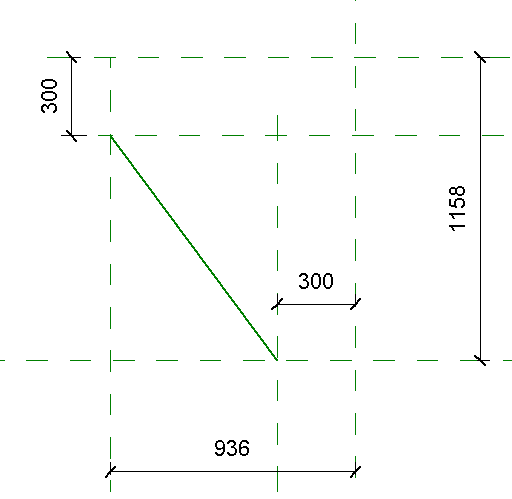

Une photo pour expliquer: (je cherche à créer la ligne verte et qu'elle soit attachée aux points rouges)
J'aimerais que la ligne verte reste attachée aux points rouges lorsque je viens modifier les côtes de 180 et 140.

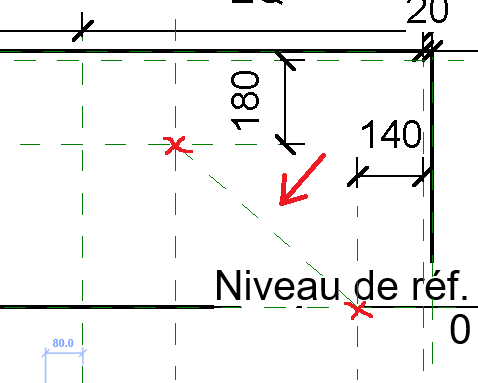

Actuellement voici ce qu'il se passe:
Je commence à savoir faire de plus en plus de choses sur REVIT mais il y a un problème que je n'arrive pas à résoudre seul.
Lorsque je trace des plans penchés, par rapport aux autres qui sont horizontaux ou verticaux, je n'arrive pas à faire en sorte que ceux-ci suivent les horizontaux ou verticaux.
Une photo pour expliquer: (je cherche à créer la ligne verte et qu'elle soit attachée aux points rouges)
J'aimerais que la ligne verte reste attachée aux points rouges lorsque je viens modifier les côtes de 180 et 140.
Actuellement voici ce qu'il se passe:
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
Christophe Bonjean
·
MERCI A TOUS DE VOTRE AIDE
Alban de Chasteigner
·
Ajouter un paramètre de longueur à la côte que tu veux passer de 300 à 400 devrait te régler ton problème.
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
ASSILI Karim
·
Bonjour,
l'astus est est de faire aligner chaque extimité de ton ligne de référence par les deux plan de référence

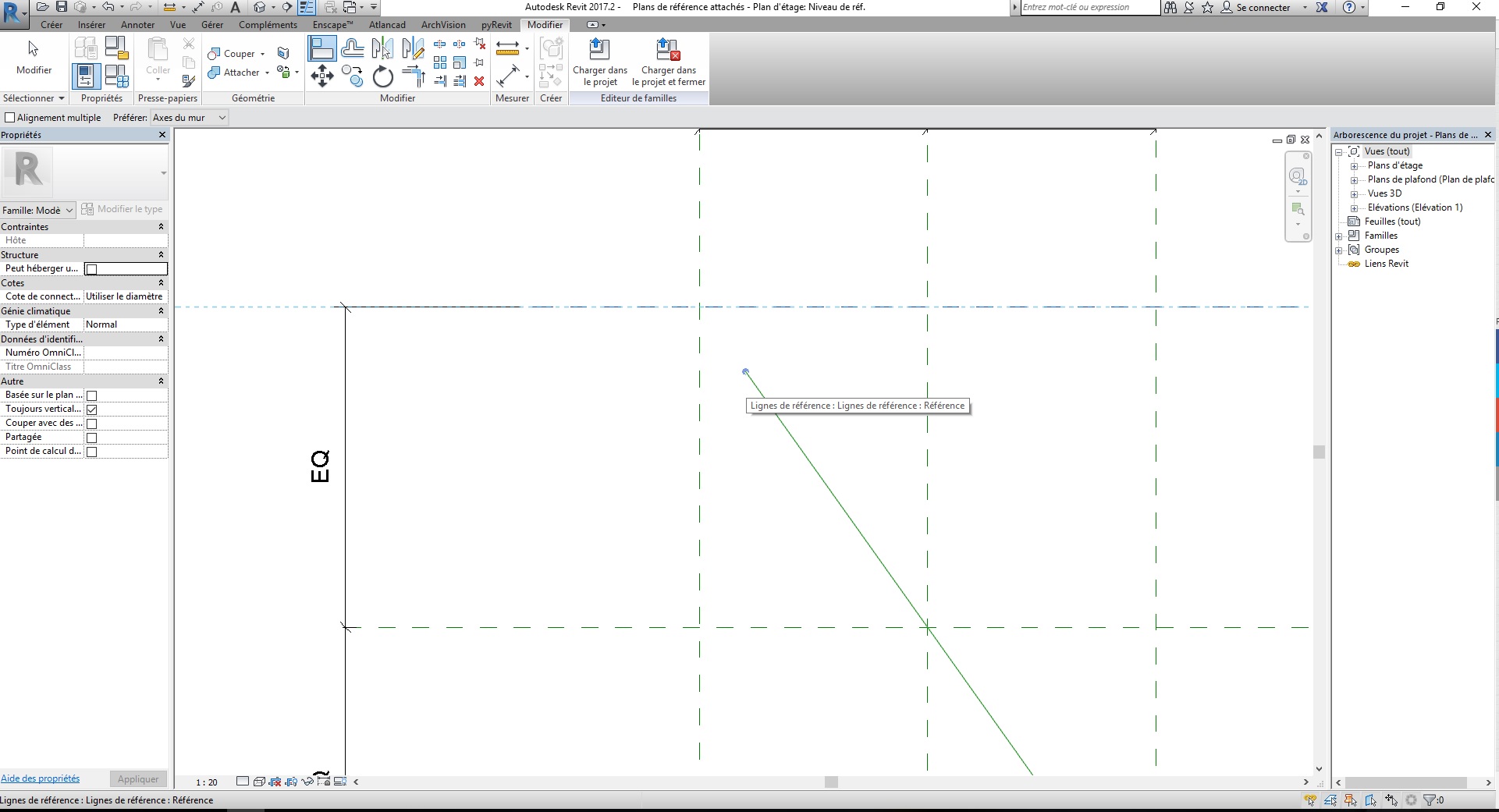

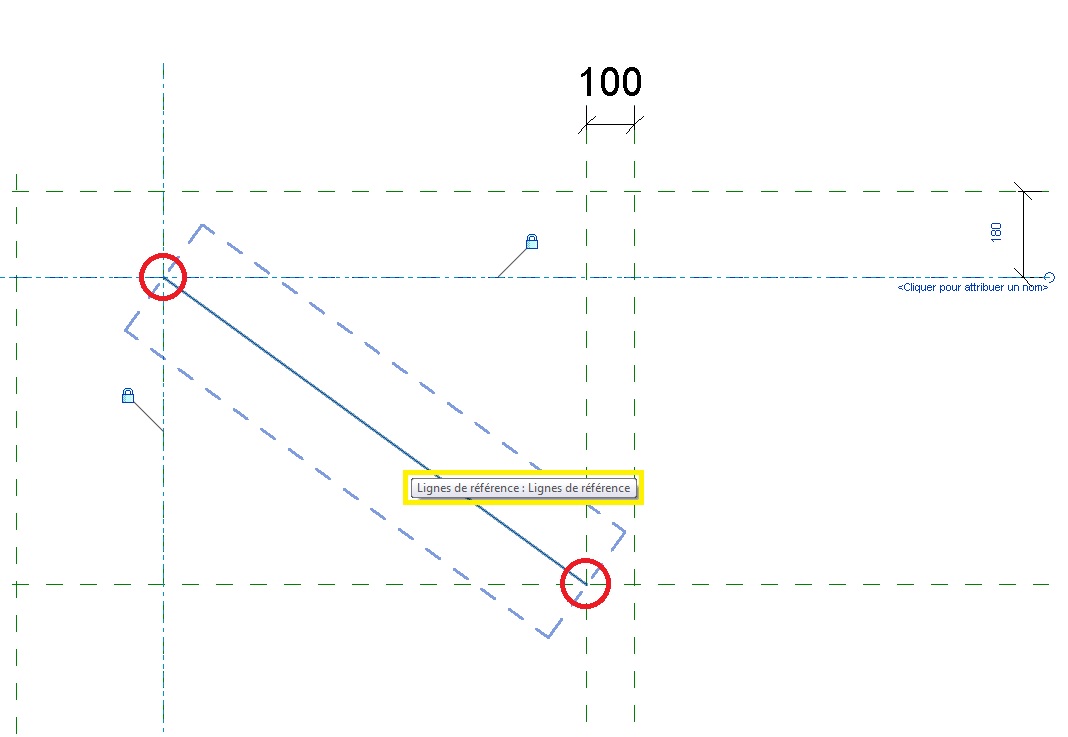

en activant la commande Aligner , tu sélectionne ton plan de référence et ensuite le bout de ton ligne de référence comme indiqué dans l'image ci joint
Ci joint un fichier de famille revit ( modèle générique métrique) dont t' as la ligne de référence est bien attaché aux plans de référence.
l'astus est est de faire aligner chaque extimité de ton ligne de référence par les deux plan de référence
en activant la commande Aligner , tu sélectionne ton plan de référence et ensuite le bout de ton ligne de référence comme indiqué dans l'image ci joint
Ci joint un fichier de famille revit ( modèle générique métrique) dont t' as la ligne de référence est bien attaché aux plans de référence.
Christophe Bonjean
·
C'est lors de la création d'une famille:

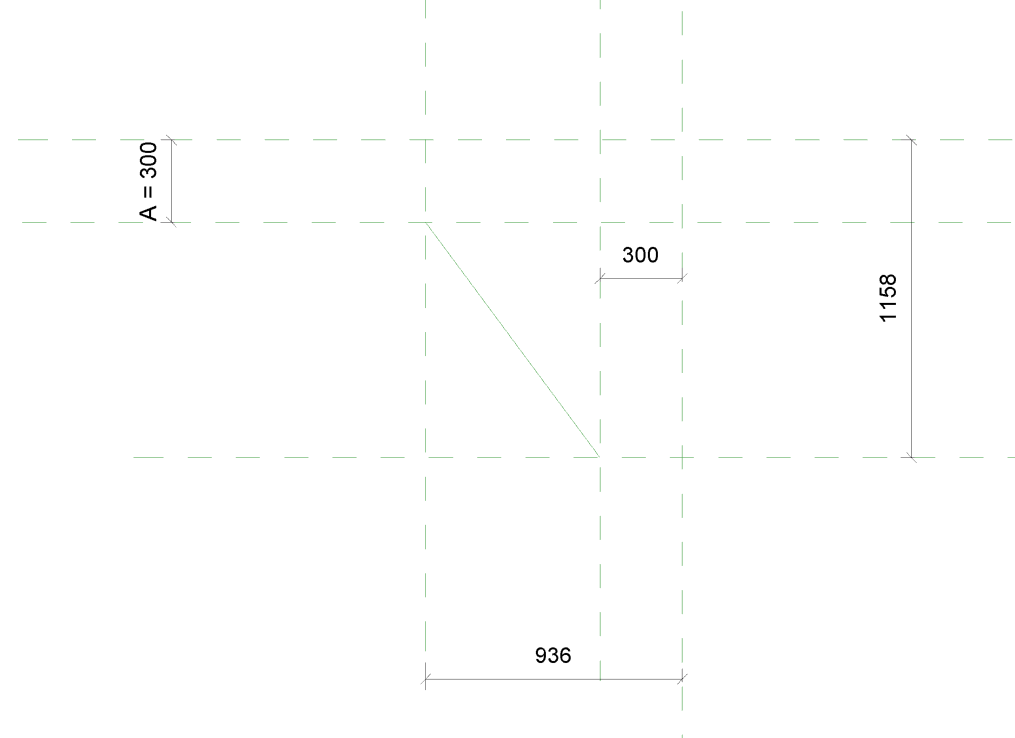

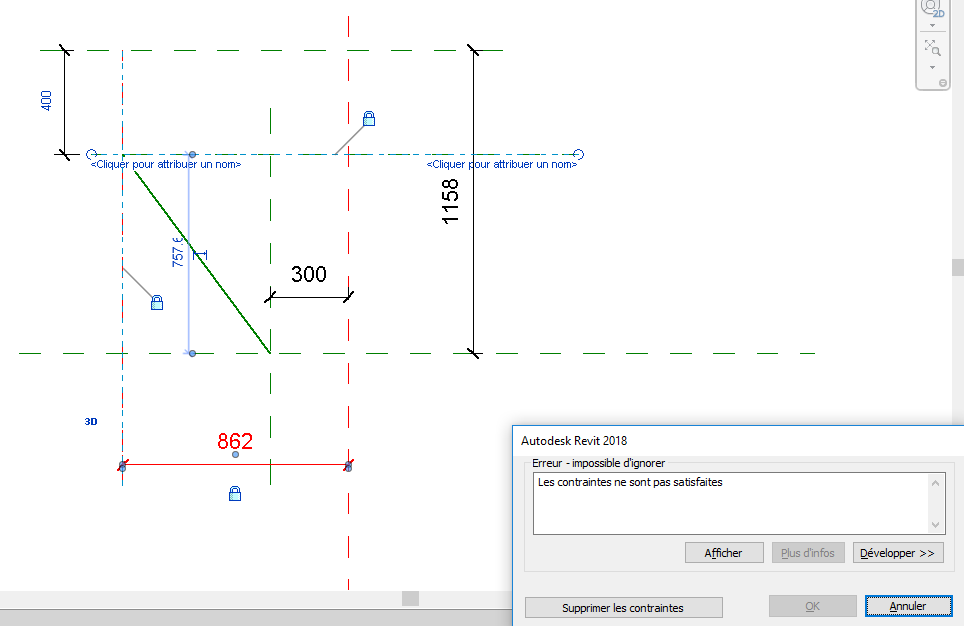

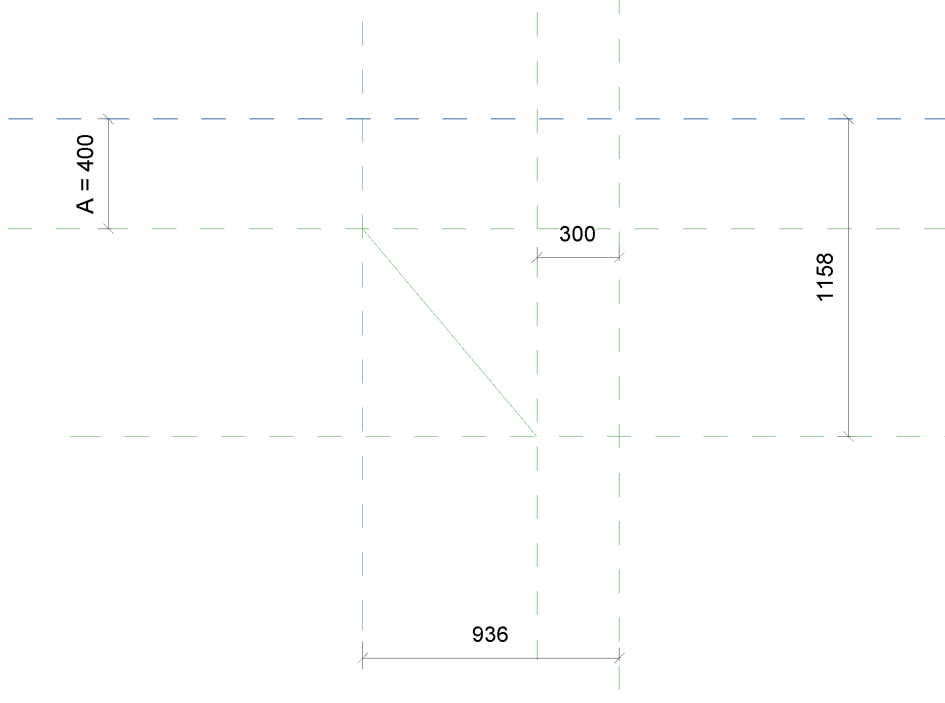

Lorsque je fixe une ligne de référence et que j'essaye de modifier une des côtes (celle de 300 pour la passer en 400), une erreur s'affiche...
La ligne de référence veut rester du même angle et donc la côte que j'ai verrouillé (936) doit être modifiée en (862) mais j'aimerais qu'elle reste de (936)...
En espérant être assez clair, car je désespère
Lorsque je fixe une ligne de référence et que j'essaye de modifier une des côtes (celle de 300 pour la passer en 400), une erreur s'affiche...
La ligne de référence veut rester du même angle et donc la côte que j'ai verrouillé (936) doit être modifiée en (862) mais j'aimerais qu'elle reste de (936)...
En espérant être assez clair, car je désespère
Christian Deymonnaz
·
Bonjour,
Je ne sais pas trop si vous parlez d'une configuration Projet ou Famille, je vais essayé d'expliquer les 2
_Projet:
_Si vous utilisez les plans de référence dans le projet, la configuration que vous souhaitez, ne fonctionnera pas, les plans de référence sont infinis,
_Si vous travaillez avec des plans de référence et des lignes (lignes de détail), en attachant les points d'extrémité (fonction aligner), ça fonctionne que pour 1 plan sur 2 > donc on oublie
_Famille:

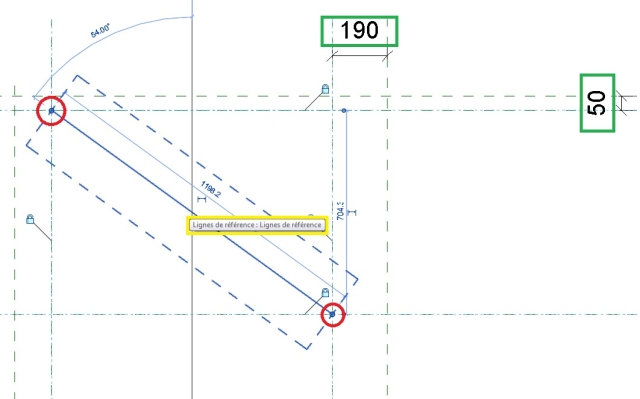

J'ai fait 1 test avec une famille > gabarit modèle générique > Vue avant , 6 plans de construction, et 1 ligne de référence à la place de votre ligne penchée > ça fonctionne > les lignes de référence sont faites pour cela, les utiliser c'est autre chose

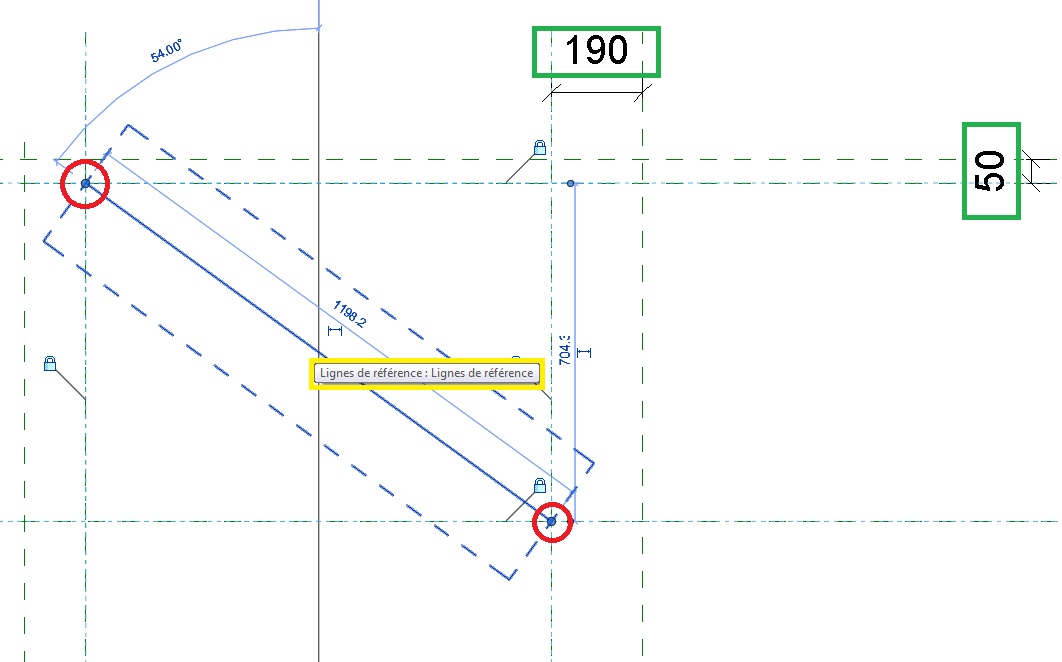

il faut verrouiller les points d'extrémité de la ligne de référence, aux intersections des plans de construction > aligner le point sur 1 plan horizontal, verrouiller, aligner le même point sur 1 plan vertical, verrouiller, répéter l'opération pour l'autre point
Je ne sais pas trop si vous parlez d'une configuration Projet ou Famille, je vais essayé d'expliquer les 2
_Projet:
_Si vous utilisez les plans de référence dans le projet, la configuration que vous souhaitez, ne fonctionnera pas, les plans de référence sont infinis,
_Si vous travaillez avec des plans de référence et des lignes (lignes de détail), en attachant les points d'extrémité (fonction aligner), ça fonctionne que pour 1 plan sur 2 > donc on oublie
_Famille:
J'ai fait 1 test avec une famille > gabarit modèle générique > Vue avant , 6 plans de construction, et 1 ligne de référence à la place de votre ligne penchée > ça fonctionne > les lignes de référence sont faites pour cela, les utiliser c'est autre chose
il faut verrouiller les points d'extrémité de la ligne de référence, aux intersections des plans de construction > aligner le point sur 1 plan horizontal, verrouiller, aligner le même point sur 1 plan vertical, verrouiller, répéter l'opération pour l'autre point
Akli AM
·
Bonjour,
A savoir ce que tu veux créer.S'il s'agit d'une simple extrusion, tu peux attacher la ligne d'esquisse au plan de réf.
sinon tu peux utiliser ligne de référence au lieu de plan de réf
A savoir ce que tu veux créer.S'il s'agit d'une simple extrusion, tu peux attacher la ligne d'esquisse au plan de réf.
sinon tu peux utiliser ligne de référence au lieu de plan de réf
Rémy MAURCOT
·
@Alban de Chasteigner la contrainte d'angle ne suffit pas !
Christophe Bonjean
·
Non ça ne marche pas...

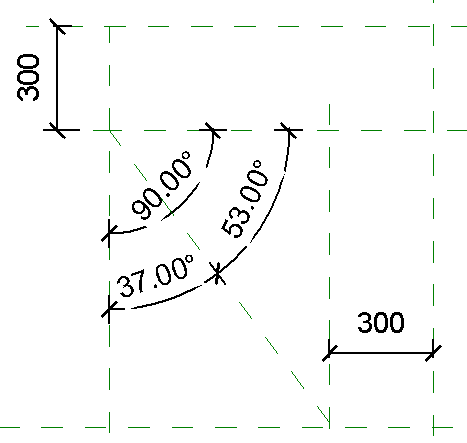

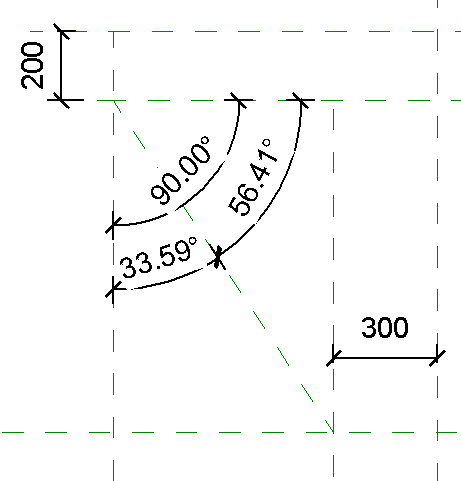

J'y avais pensé, mais la trigonométrie fait que l'angle change forcément en changeant les côtes:
Je pense qu'en venant créer une formule avec les cosinus (ou sinus ou tangente) dans les paramètres ça devrait marcher, mais ma réelle question est de savoir si il n'y a pas plus simple et plus rapide.
J'y avais pensé, mais la trigonométrie fait que l'angle change forcément en changeant les côtes:
Je pense qu'en venant créer une formule avec les cosinus (ou sinus ou tangente) dans les paramètres ça devrait marcher, mais ma réelle question est de savoir si il n'y a pas plus simple et plus rapide.
Alban de Chasteigner
·

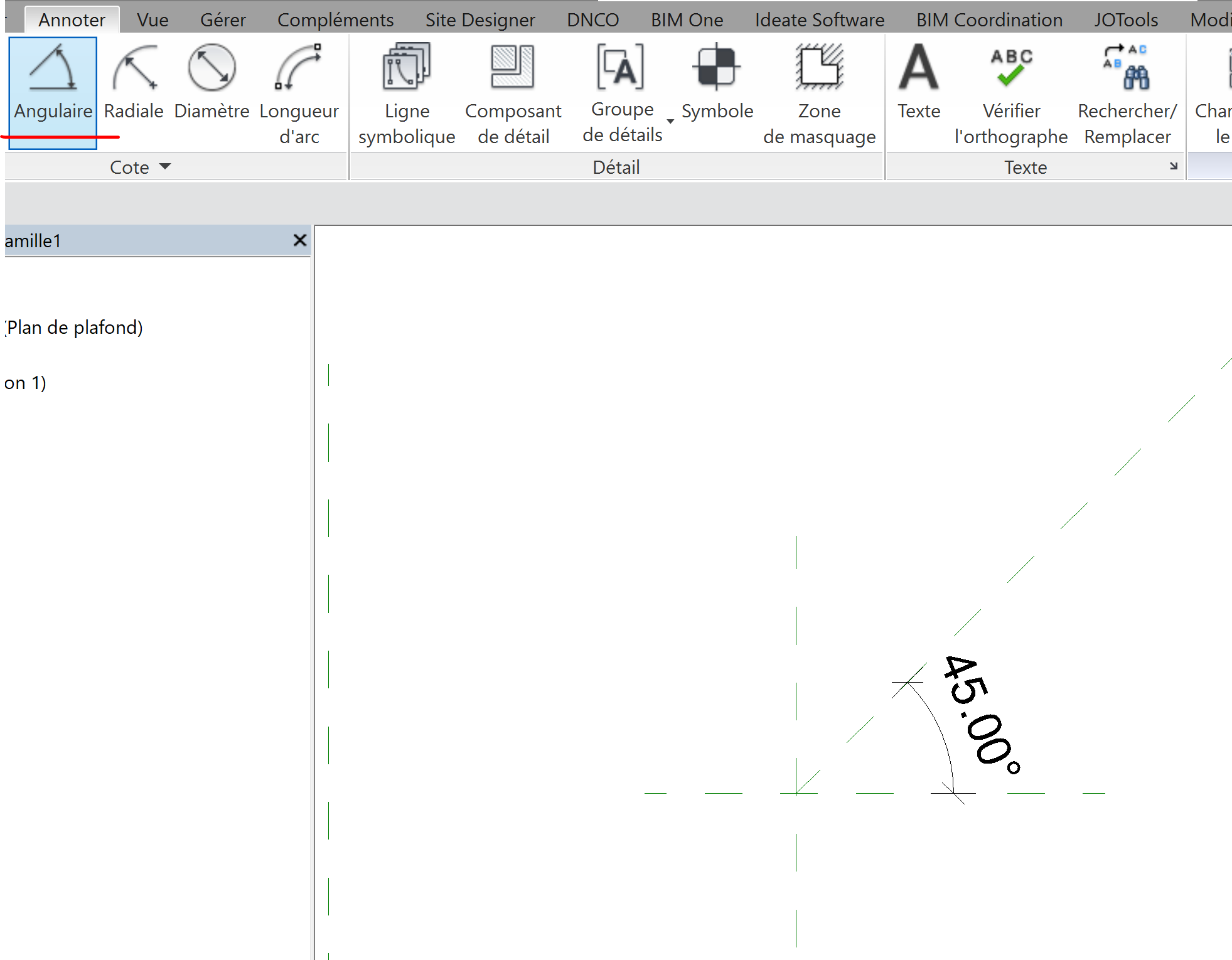

Je te conseille d'utiliser les côtes angulaires verrouillées ou avec un paramètre associée.
C'est une fois encore le genre de renseignement que tu pourras sans doute trouver dans le livre de Vincent Bleyenheuft, "Les familles de Revit pour le BIM".
C'est une fois encore le genre de renseignement que tu pourras sans doute trouver dans le livre de Vincent Bleyenheuft, "Les familles de Revit pour le BIM".
