Automatiser la création d'élévation de voiles

steven ABOUDIWAN

· 19 novembre 2018

oh purée merci ! c'est exactement ça !
pour le coup je m'y attendais pas !
merci infiniment !!

0

0

Signaler le commentaire

Yandi Simon

· 19 novembre 2018

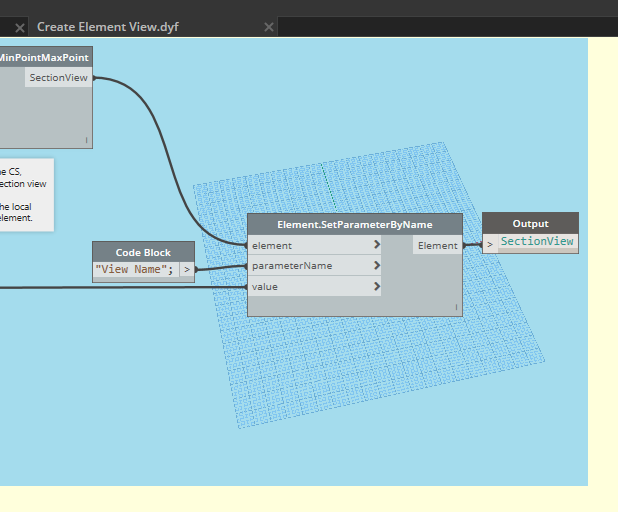

C'est en anglais comme toujours...

Le noeud personnalisé utilise un nom de paramètre qui n'existe pas en français !

0

0

Signaler le commentaire

steven ABOUDIWAN

· 19 novembre 2018

j'ai essayé mais ça me met exactement la même chose : "nul".
Peut être dans ce cas le problème ne vient pas de la mais je vois pas ce qui peut causer ça si c'est pas les vecteurs

0

0

Signaler le commentaire

KICHENIN Léo

· 19 novembre 2018

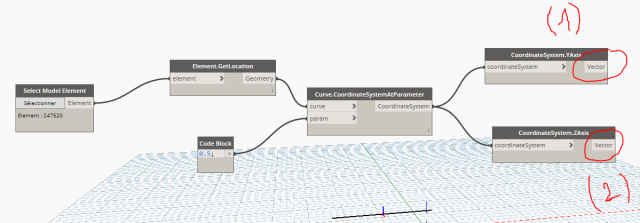

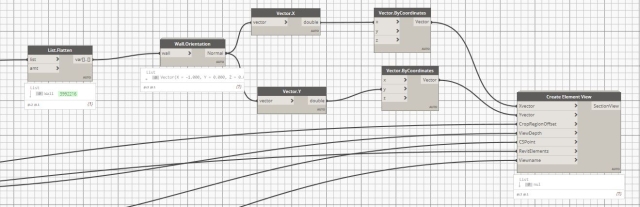

Essayes comme ça :

(1) est le XVector, (2) est le YVector.

0

0

Signaler le commentaire

steven ABOUDIWAN

· 19 novembre 2018

malgré de nombreux essais j'ai toujours ce "nul" renvoyé et la coupe ne se créée pas

0

0

Signaler le commentaire

steven ABOUDIWAN

· 19 novembre 2018

Presque ! cette fois la node m'a juste renvoyé "nul"

0

0

Signaler le commentaire

Yandi Simon

· 19 novembre 2018

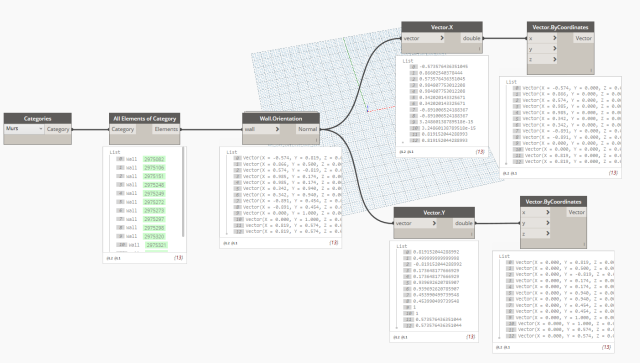

Cela fonctionnerai ?

0

0

Signaler le commentaire

steven ABOUDIWAN

· 19 novembre 2018

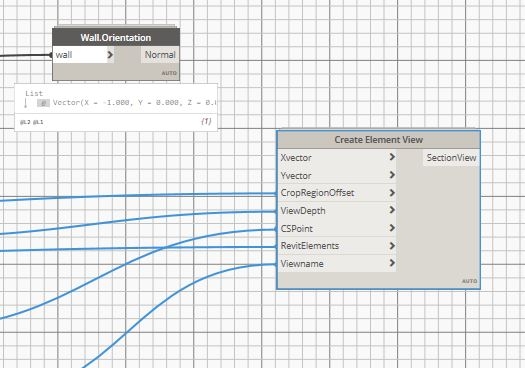

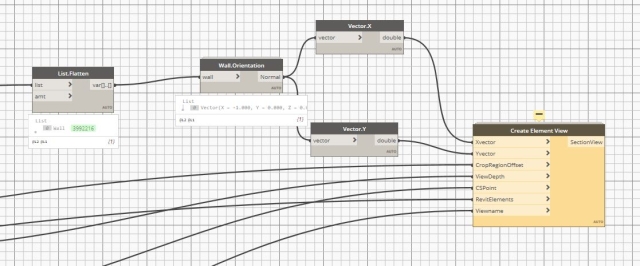

justement, en essayant de le faire j'ai une erreur sur ma node Create Element View qui me dit que les données en entrée doivent être des vecteurs et non des doubles car en sortie de Vector.X et Vector.Y on obtient non pas des vecteurs mais des double

0

0

Signaler le commentaire

Yandi Simon

· 19 novembre 2018

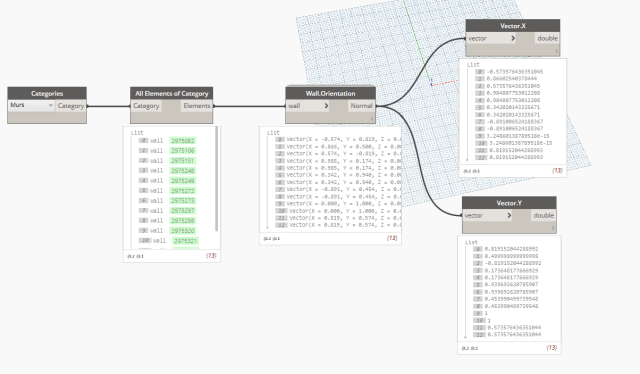

Je n'ai pas le dernier nœud donc je n'arrive pas à voir quel type d'entrée il demande mais un vecteur se décompose cf PJ.

0

0

Signaler le commentaire

steven ABOUDIWAN

· 19 novembre 2018

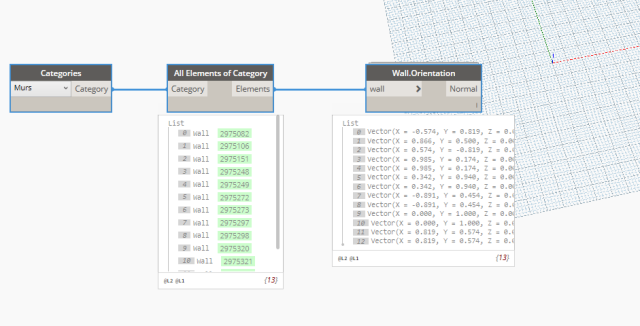

pas vraiment à vrai dire, wall.orientation me renvoit la normale au mur qui est un vecteur unique là où ma node à besoin de 2 vecteurs.
En faite le principal probleme reste de créer l'élévation du voile

0

0

Signaler le commentaire

Yandi Simon

· 19 novembre 2018

Si la difficulté est de récupérer les vecteurs des murs, Clockwork a un nœud dédié.

Cela ne résout pas ton souci ?

0

0

Signaler le commentaire

steven ABOUDIWAN

· 19 novembre 2018

je l'ai vue cette node mais le probleme c'est que pour utiliser la node create element view il me faut un vecteur X et un vecteur Y et en décomposant ce vecteur en un vecteur X et un Y il ne créé pas la vue

0

0

Signaler le commentaire

KICHENIN Léo

· 19 novembre 2018

Salut,

Le noeud Element.LocalCoordinateSystem attend des éléments qui se basent sur un point d'insertion (comme les poteaux par exemple).

Les murs se basent sur des lignes pour être placés et n'ont pas de point d'insertion à proprement parler.

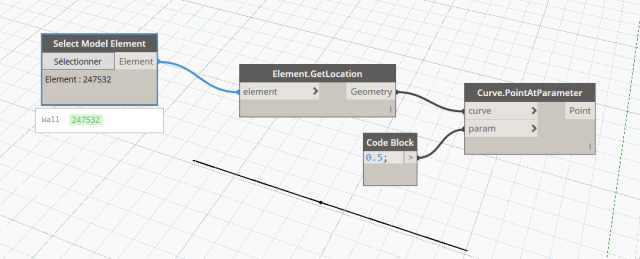

Pour obtenir un point caractéristique du voile, je te suggère d'utiliser Element.GetLocation sur tes murs. Cela devrait te donner une Curve sur laquelle tu peux générer un point (le centre de la courbe par exemple).

0

0

Signaler le commentaire

Yandi Simon

· 19 novembre 2018

Si la difficulté est de récupérer les vecteurs des murs, Clockwork a un nœud dédié.

0

0

Signaler le commentaire

steven ABOUDIWAN

· 19 novembre 2018

Merci pour votre réponse,

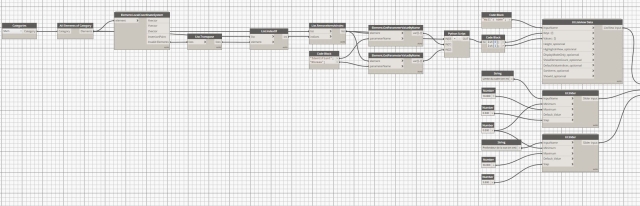

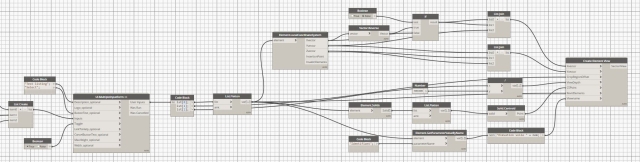

voila mon script complet, alors l'idée générale est de récupérer l'ensemble des voiles "valides" et de proposer à l'utilisateur de sélectionner celui ou ceux dont il souhaite réaliser l'élévation avec d'autres paramètres comme la profondeur de la vue et le décalage pour la limite du cadre de vue, puis le programme prend leurs coordonnées et créé une vue d'élément

0

0

Signaler le commentaire

Yandi Simon

· 19 novembre 2018

Salut,

Difficile de t'aider beaucoup car ton script n'est pas détaillé.
Il faudrait que tu détailles ce que tu veux faire.
Dynamo c'est un enchainement de logique qu'il faut agencer.
En commençant par les données d'entrée et ce que tu veux en sortie.
Tu peux commencer à le faire sur le papier par exemple.

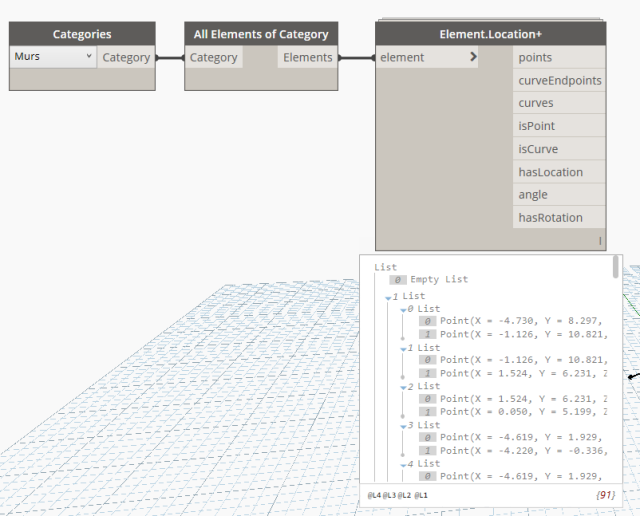

Si tu cherches à déterminer des coordonnées pour des éléments, tu peux essayer "Element.Location+" du package Clockwork ( cf. PJ).

0

0

Signaler le commentaire
