Extrusion par le vide dans une famille de fenêtre
CL
Christelle L
23 avril 2019
3467 0 1 0
Bonjour les Experts Revit,

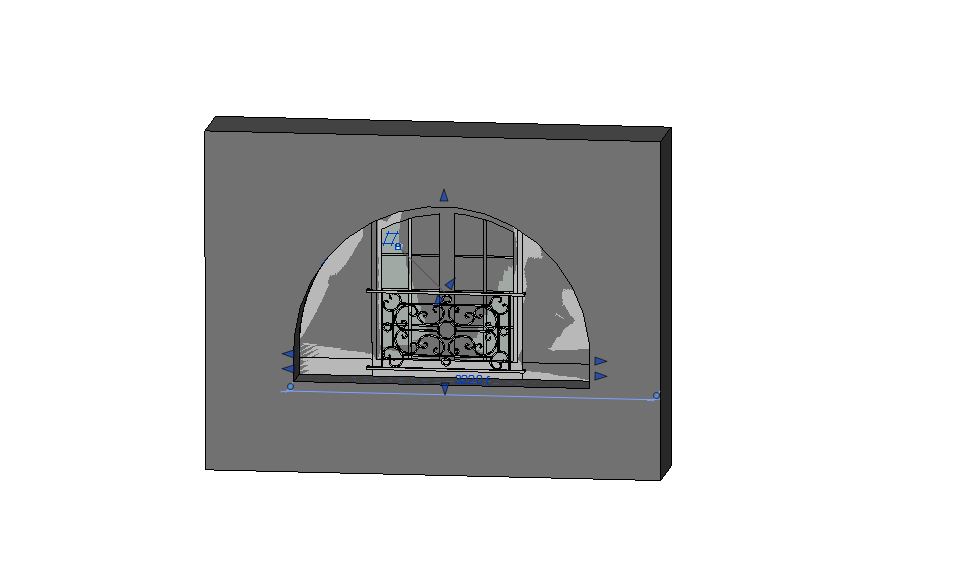

J'ai besoin d'aide au sujet d'un vide par extrusion, car j'ai crée une famille de fenêtre et je souhaite modifier l'ouverture par une extrusion par le vide. Seulement, ça me coupe toute ma fenêtre, et je n'ai que le garde corps qui reste visible.
Avez vous une solution
?
Merci d'avance,
CL.
J'ai besoin d'aide au sujet d'un vide par extrusion, car j'ai crée une famille de fenêtre et je souhaite modifier l'ouverture par une extrusion par le vide. Seulement, ça me coupe toute ma fenêtre, et je n'ai que le garde corps qui reste visible.
Avez vous une solution
? Merci d'avance,
CL.
Images
Réponses
Bonjour,
Tu peux utiliser l'outil "ne pas couper la géométrie" pour faire sortir la fenêtre des éléments coupés par le vide, mais il y a une astuce que je l'utilise , tu crées ton vide en dehors de la fenêtre pour qu'il coupe que le mur et après tu modifie le profil du vide en le mettant au bon endroit et comme ça tu aura que le mur coupé par le vide.
Tu peux utiliser l'outil "ne pas couper la géométrie" pour faire sortir la fenêtre des éléments coupés par le vide, mais il y a une astuce que je l'utilise , tu crées ton vide en dehors de la fenêtre pour qu'il coupe que le mur et après tu modifie le profil du vide en le mettant au bon endroit et comme ça tu aura que le mur coupé par le vide.
AK
Merci beaucoup Karim
.... Un peu galére à gérer, mais ta solution a fonctionné !!!!
Et Merci d'avoir répondu rapidement !!!
Revitement vôtre,
CL.
.... Un peu galére à gérer, mais ta solution a fonctionné !!!! Et Merci d'avoir répondu rapidement !!!
Revitement vôtre,
CL.
