Bonjour,
J’ai découvert un Bug dans REVIT 2019 (version 2019.2 _19.2.0.65) avec l’utilisation des gaines
Dans la vue d’étage, la gaine est dessinée aux bonnes dimensions, mais les cotes sont inversées. En effet, au moment de la cotation avec une étiquette, la cote largeur et hauteur est inversée, mais pas la valeur de l’étiquette !
La gaine a été certainement dessinée, ou modifiée dans une coupe.

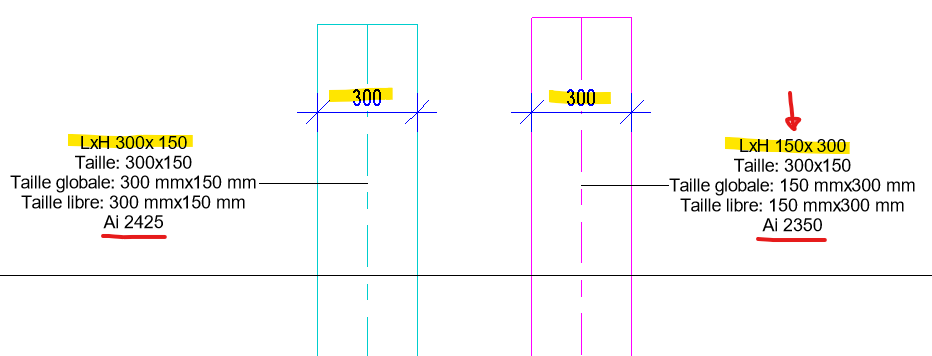

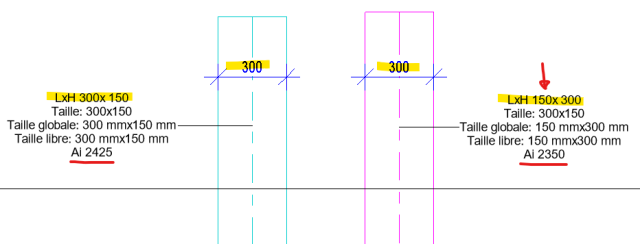

Pour être plus claire, voici un exemple avec 2 gaines de même dimension, à la même hauteur. Le problème est sur la gaine de droite.

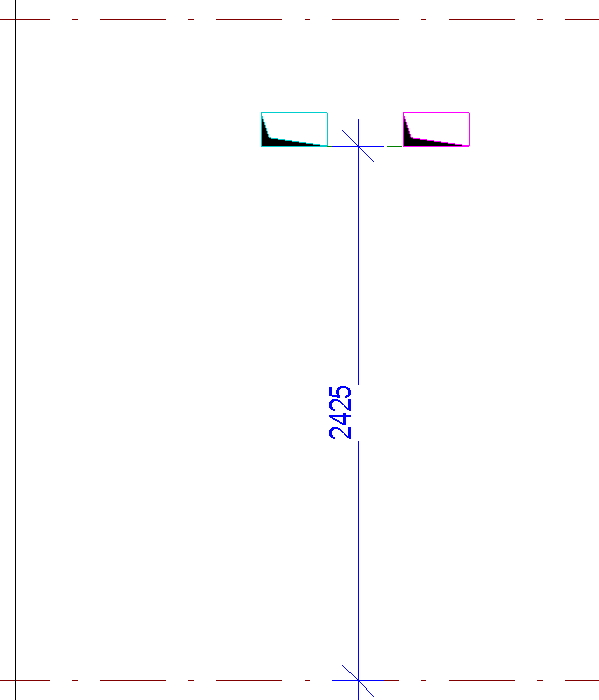

• L’arase inferieur n’est pas la même --> mais dans la coupe oui !!

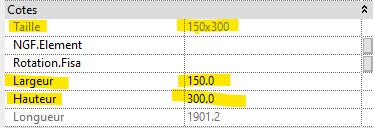

• Les propriétés Largeur et hauteur sont inversée
• Bizarrement la taille est la même --> dans l'étiquette, mais pas dans les propriétés
• Taille globale et libre sont inversées
• L’arase inferieure n’est pas la même
Pour la propriété taille, l’affichage dans l’étiquette est correct, mais pas la fenêtre des propriétés !

Nous sommes tombé sur le cas par Hazard...
il y a environ 1 mois
·
#16851
0
Votes
Annuler
Pour les personnes qui voudrait contrôler une maquette, vous trouverez ci-joint une routine Dynamo avec une famille étiquette.
Méthode :
Dupliquer une Vue d'étage (sans étiquette)
Etiqueter l'ensemble des gaines avec l'étiquette fournie
Lancer la routine dynamo avec votre vue active
Dans le cas d'une erreur, la gaine et l'étiquette seront en rouge (le nombre d’erreur est au bout à droite)
La version de Dynamo est 2.0
