  1. Ivan Fumex
  2. Maquette numérique
  3. mercredi 25 février 2015
  4.  Suivre par E-mail
Bonjour,

Ma question est très simple, comment modifier ou créer les diamètres intérieurs et extérieurs des familles canalisations souples??

En effet, dans les paramètres de réglage MEP, une rubrique est dédié aux segments et tailles des canalisations selon leur types, mais rien à propos des canalisations souples.

Si bien que par défaut les tailles n'étant pas modifiable :
- des diamètres "parasites" et inadaptés se retrouve dans les propositions de taille (gênant dans le cas d'un dimensionnement)
- l'annotation des canalisations souples avec des étiquettes est impossible si l'on souhaite extraire leurs paramètres de diamètre intérieur et extérieur car les tailles existante dans revit propose un diamètre intérieur égal au diamètre extérieur.

Ce n'est pas un problème qui me bloque pour autant, à savoir que je met la canalisation souple avec le bon diamètre intérieur, mais je suis obligé de les annoter avec du texte normale, donc moins efficace que ce que l'on a l'habitude de voir avec Revit.

Merci de vos réponse.

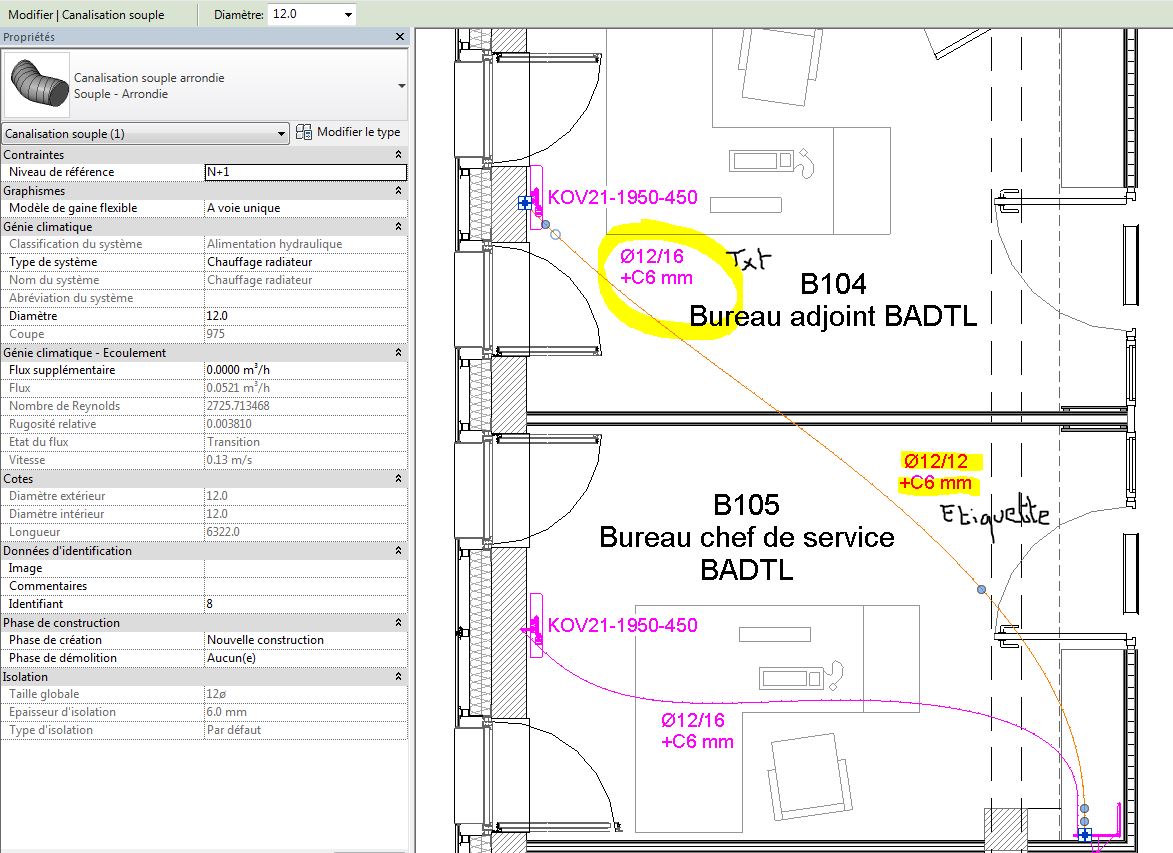

ps: dsl pour le gribouillage sur la capture d'écran^^
Pièces jointes
Réponse acceptée Pending Moderation
Bonjour,

À ma connaissance, on ne peut pas ajuster ces paramètres d'occurences...

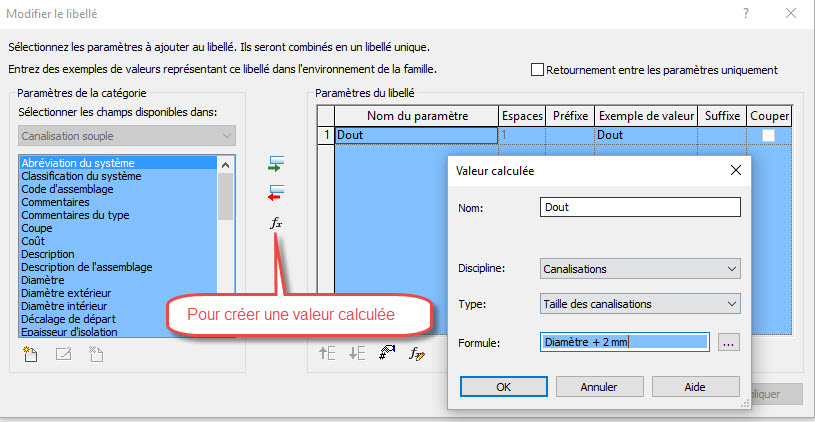

Une solution pourrait consister à créer une formule dans l'annotation du type Dout = Diamètre + 2 mm ...tel que montré dans la pièce jointe.

Bien à vous,

Alain
Pièces jointes
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 1
Réponse acceptée Pending Moderation
Bonjour,
Désolé je n'ai pas votre réponse mais une question, comment faites vous pour avoir le débit dans la canalisation souple ? Pour ma part j'ai un débit dans mon radiateur, il est bien repris si je raccorde avec une canalisation type acier mais pas en raccordant en souple.
Merci d'avance.
Laurent
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 2
